MANUAL DE USUARIO 2017 AB SKIL

advertencias de peligro se reere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de

trabajo. El desorden o una iluminación deciente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno

con peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que

pueden llegar a inamar los materiales en polvo o

c) Mantenga alejados a los niños y otras personas

de su área de trabajo al emplear la herramienta

eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder

a la toma de corriente utilizada. No es admisible

modicar el enchufe en forma alguna. No emplear

adaptadores en herramientas dotadas con una

toma de tierra. Los enchufes sin modicar adecuados

a las respectivas tomas de corriente reducen el riesgo

de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas

a tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia

o a condiciones de humedad. Existe el peligro de

recibir una descarga eléctrica si penetran líquidos en la

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe

de la toma de corriente. Mantenga el cable de

red alejado del calor, aceite, esquinas cortantes

o piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en

la intemperie utilice solamente cables de

prolongación homologados para su uso en

exteriores. La utilización de un cable de prolongación

adecuado para su uso en exteriores reduce el riesgo de

una descarga eléctrica.

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice

un cortacircuito de fuga a tierra. El uso de un

cortacircuito de fuga a tierra reduce el riesgo de

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese

cansado, ni bajo los efectos de alcohol, drogas

o medicamentos. El no estar atento durante el uso

de una herramienta eléctrica puede provocarle serias

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse

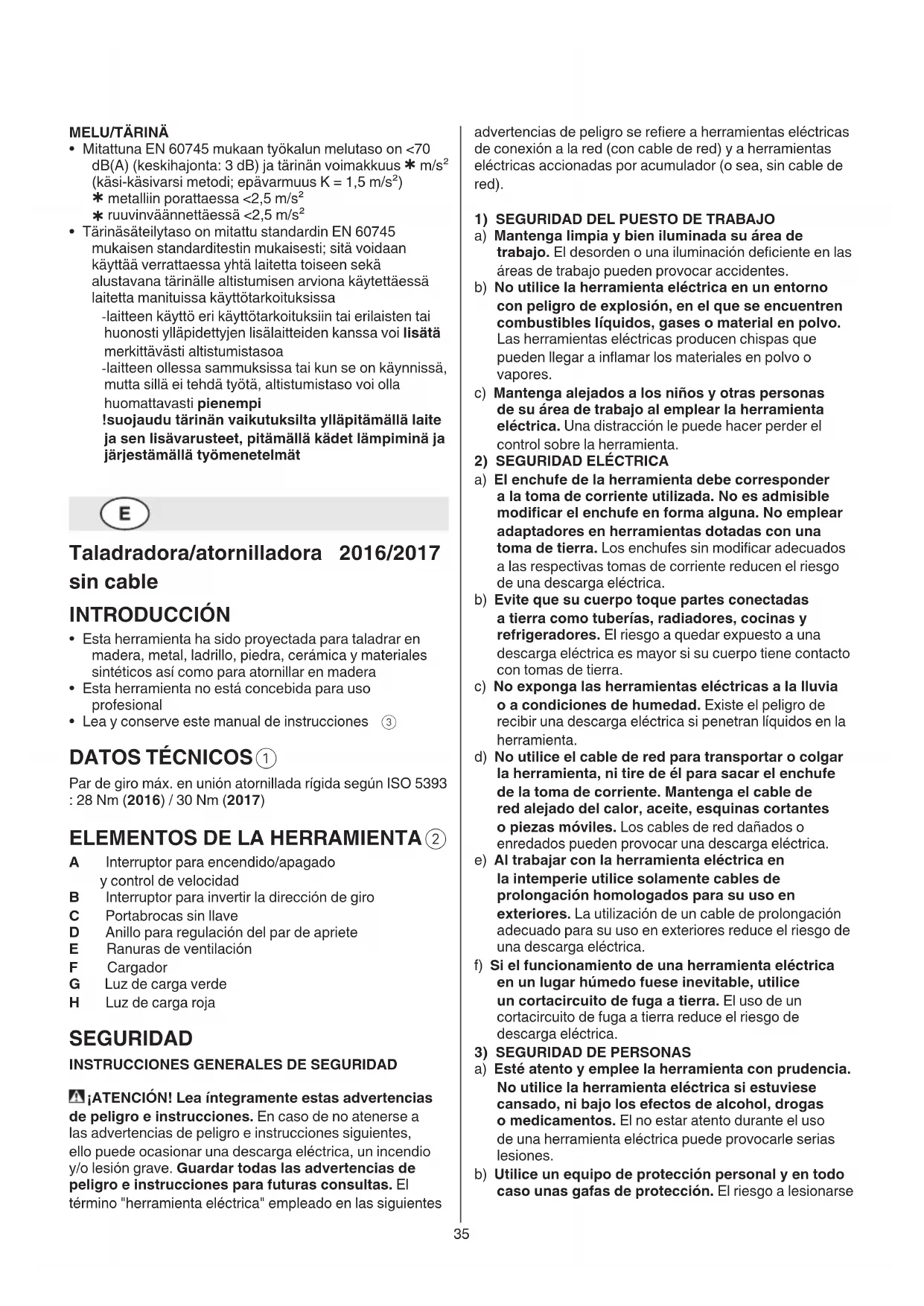

• Esta herramienta ha sido proyectada para taladrar en

madera, metal, ladrillo, piedra, cerámica y materiales

sintéticos así como para atornillar en madera

• Esta herramienta no está concebida para uso

• Lea y conserve este manual de instrucciones

Par de giro máx. en unión atornillada rígida según ISO 5393

: 28 Nm (2016) / 30 Nm (2017)

ELEMENTOS DE LA HERRAMIENTA

A Interruptor para encendido/apagado

y control de velocidad

B Interruptor para invertir la dirección de giro

C Portabrocas sin llave

D Anillo para regulación del par de apriete

E Ranuras de ventilación

G Luz de carga verde

SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a

las advertencias de peligro e instrucciones siguientes,

ello puede ocasionar una descarga eléctrica, un incendio

y/o lesión grave. Guardar todas las advertencias de

peligro e instrucciones para futuras consultas. El

término "herramienta eléctrica" empleado en las siguientes36

f) Mantenga los útiles limpios y alados. Los útiles

mantenidos correctamente se dejan guiar y controlar

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo

en cuenta las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido concebidas

puede resultar peligroso.

5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ACCIONADAS POR ACUMULADOR

a) Cargue los acumuladores únicamente con los

cargadores recomendados por el fabricante. Existe

riesgo de incendio al intentar cargar acumuladores de

un tipo diferente al previsto para el cargador.

b) Emplee únicamente los acumuladores previstos

para la herramienta eléctrica. El uso de otro tipo

de acumuladores puede provocar daños e incluso un

c) Si no utiliza el acumulador, guárdelo separado

de clips, monedas, llaves, clavos, tornillos o

demás objetos metálicos que pudieran puentear

sus contactos. El cortocircuito de los contactos del

acumulador puede causar quemaduras o un incendio.

d) La utilización inadecuada del acumulador puede

provocar fugas de líquido. Evite el contacto con

él. En caso de un contacto accidental enjuagar

el área afectada con abundante agua. En caso

de un contacto con los ojos recurra además

inmediatamente a un médico. El líquido del

acumulador puede irritar la piel o producir quemaduras.

a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente

piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA TALADROS/

ATORNILLADORES SIN CABLE

• Evite los daños que puedan causar los tornillos, clavos

y otros objetos sobre la pieza de trabajo; retírelos antes

de empezar a trabajar

• Compruebe siempre que la tensión de alimentación es

la misma que la indicada en la placa de características

• En caso de un mal funcionamiento eléctrico o mecánico

se debe parar inmediatamente la herramienta o

desenchufar el cargador de la red

• SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios

• Utilice únicamente accesorios cuyo límite de

revoluciones permitido sea como mínimo igual a las

revoluciones en vacío máximas de la herramienta

• La herramienta/el cargador no está pensada/o

para ser utilizado/a por personas (incluidos niños)

con capacidades físicas, sensoriales o mentales

disminuidas o falta de experiencia y conocimientos, a

menos que estén bajo la supervisión o instrucciones

relativas al uso de la herramienta/del cargador por parte

de una persona responsable de su seguridad

se reduce considerablemente si, dependiendo del tipo

y la aplicación de la herramienta eléctrica empleada,

se utiliza un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse

de que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente

y/o al montar el acumulador, al recogerla, y al

transportarla. Si transporta la herramienta eléctrica

sujetándola por el interruptor de conexión/desconexión,

o si introduce el enchufe en la toma de corriente con la

herramienta eléctrica conectada, ello puede dar lugar a

d) Retire las herramientas de ajuste o llaves jas

antes de conectar la herramienta eléctrica. Una

herramienta o llave colocada en una pieza rotativa

puede producir lesiones graves al accionar la

herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base rme y

mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en

caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas

móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que

éstos estén montados y que sean utilizados

correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad

dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la

herramienta eléctrica, cambiar de accesorio

o al guardar la herramienta eléctrica. Esta

medida preventiva reduce el riesgo de conectar

accidentalmente la herramienta.

d) Guarde las herramientas fuera del alcance

de los niños y de las personas que no estén

familiarizadas con su uso. Las herramientas utilizadas

por personas inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle

si funcionan correctamente, sin atascarse, las

partes móviles de la herramienta, y si existen

partes rotas o deterioradas que pudieran afectar

al funcionamiento de la herramienta. Si la

herramienta eléctrica estuviese defectuosa haga

repararla antes de volver a utilizarla. Muchos

de los accidentes se deben a herramientas con un

mantenimiento deciente.37

EXPLICACIÓN DE LOS SÍMBOLOS DEL CARGADOR/

Lea el manual de instrucciones antes de utilizarla

Sólo utilice el cargador dentro de la casa

Doble aislamiento (no requiere cable de tierra)

Transformador de aislamiento contra fallos (se separa

eléctricamente la fuente de alimentación de la salida del

Apagado automático cuando el cargador se calienta

(se funde el fusible térmico y el cargador no se puede

Una polaridad incorrecta en la conexión del cargador

podría causar daños (sólo cargue la batería con el

cargador suministrado)

No deseche el cargador junto con los residuos

No deseche la batería junta con los residuos

• Recargue de la batería

- la batería de herramientas nuevas no está

completamente cargada

- enchufar el cargador a la red de la forma ilustrada

- la luz verde G se enciende indicando que el cargador

está preparado para funcionar

- introduzca la batería en el cargador

- la luz roja H se enciende indicando que se está

- cargue la batería durante 5 horas como mínimo, y

entonces podrá usar la batería aunque la luz roja

siga encendida (la luz roja puede necesitar más de 5

horas para apagarse)

! retire la batería del cargador después de que se

haya cumplido el tiempo de recarga; con ello se

prolonga la vida útil de la batería

- mientras esté cargando, el cargador y la batería

pueden calentarse demasiado; esto es normal y no

representa un problema

- asegúrese de que la supercie exterior de la batería

esté limpia y seca antes de insertarla en el cargador

- no recargue las baterías a temperaturas por debajo de

0°C o por encima de 40°C; puede dañar seriamente la

batería y el cargador

- no desconecte la batería de la herramienta mientras

! una batería nueva o que no haya sido usada

durante largo tiempo alcanza su plena potencia

después de aproximadamente 5 ciclos de carga/

- no recargue la batería repetidamente despues del

uso por algunos minutos; a consecuencia de esto se

puede reducir la potencia de la batería

- si usted prevee largos periodos de inactividad de

la herramienta, sería conveniente desenchufar el

• Control de velocidad para un arranque suave

• Inversión de la dirección de giro

- si el inversor de giro no está adecuadamente

colocado en la posición izquierda/derecha, el

• Asegúrese de que los niños no jueguen con la

herramienta/el cargador

• Asegure la pieza de trabajo (una pieza de trabajo

jada con unos dispositivos de sujeción o en un tornillo

de banco, se mantiene sujeta de forma mucho más

segura que con la mano)

• Sujete la herramienta eléctrica por las supercies

de agarre aisladas al realizar trabajos en los que

el accesorio o el tornillo pueda tocar conductores

eléctricos ocultos o el propio cable (el contacto con

conductores bajo tensión puede hacer que las partes

metálicas de la herramienta eléctrica le provoquen una

• Utilice aparatos de detección adecuados para

localizar posibles conductores o tuberías ocultas,

o consulte a su compañía abastecedora (el

contacto con conductores eléctricos puede provocar

una descarga eléctrica e incluso un incendio; al dañar

una tubería de gas puede producirse una explosión;

la perforación de una tubería de agua pueden causar

daños materiales o una descarga eléctrica)

• No trabaje materiales que contengan amianto (el

amianto es cancerígeno)

• El polvo del material, como por ejemplo la pintura

que contiene plomo, algunas especies de madera,

minerales y metal podrían ser dañinos (el contacto

o inhalación del polvo podría producir reacciones

alérgicas y/o transtornos respiratorios al operador u

otras personas cerca); utilice una máscara contra el

polvo y trabaje con un dispositivo de extracción de

polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como

cancerígenos (por ejemplo el polvo de roble y de

haya) especialmente junto con aditivos para el

acondicionamiento de la madera; utilice una máscara

contra el polvo y trabaje con un dispositivo de

extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de

polvo, en función de los materiales que vayan a ser

posición central (posición de bloqueo) antes de realizar

ajustes en la herramienta o un cambio de accesorios así

como para el transporte o para guardar la herramienta

• Recargue la batería únicamente con el cargador

• No toque los terminales del cargador

• No exponga la herramienta/cargador/batería a la lluvia

• No recargue la batería en entornos húmedos

• Guarde la herramienta/cargador/batería en un lugar

donde la temperatura no exceda los 40°C ni baje de 0°C

• No utilice el cargador si está dañado; llévelo a uno de

los servicios técnicos autorizados de SKIL para hacer el

• No utilice el cargador cuando el cable o la clavija

estén dañados; el cable o la clavija deben cambiarse

inmediatamente en uno de los servicios técnicos

• Nunca utilice la batería estropeada; debe de ser

cambiada inmediatamente

• No desarme el cargador o la batería

• No intente recargar las baterías no recargables con el

• No deseche las herramientas eléctricas, los

accesorios y embalajes junto con los residuos

domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2002/96/CE

sobre residuos de aparatos eléctricos y electrónicos y

su aplicación de acuerdo con la legislación nacional,

las herramientas eléctricas cuya vida útil haya llegado

a su n se deberán recoger por separado y trasladar a

una planta de reciclaje que cumpla con las exigencias

llamará su atención en caso de necesidad

• La batería debe alejarse del medio ambiente y no

llamará su atención en caso de necesidad

! es prioritario disponer de terminales protectores

de baterías para evitar un corto circuito

DECLARACIÓN DE CONFORMIDAD

• Declaramos bajo nuestra sola responsabilidad que

el producto descrito bajo "Datos técnicos" está

en conformidad con las normas o documentos

normalizados siguientes: EN 60335, EN 61000, EN

60745, EN 55014, de acuerdo con las disposiciones en

las directivas 2006/95/CE, 2004/108/CE, 2006/42/CE,

• Medido según EN 60745 el nivel de la presión acústica

de esta herramienta se eleva a <70 dB(A) (desviación

estándar: 3 dB) y la vibración a

al atornillar <2,5 m/s²

• El nivel de emisión de vibraciones ha sido medido

según una prueba estándar proporcionada en EN

60745; puede utilizarse para comparar una herramienta

con otra y como valoración preliminar de la exposición

a las vibraciones al utilizar la herramienta con las

aplicaciones mencionadas

- al utilizarla para distintas aplicaciones o con

accesorios diferentes o con un mantenimiento

deciente, podría aumentar de forma notable el nivel

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando

ningún trabajo, se podría reducir el nivel de

exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta

no podrá ser activado

! sólo invierta la dirección de giro cuando la

herramienta esté completamente parada

- introduzca la broca lo más profundo posible dentro del

- para regular la potencia del par de apriete dado por el

portabrocas (21 ajustes de embrague)

- al apretar un tornillo, empiece a utilizar VariTorque

en la posición 1 y vaya aumentado hasta alcanzar la

• Sujección y manejo de la herramienta

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris

- mantenga las ranuras de ventilación E

- no ejerza demasiada presión en la herramienta; deje

que la herramienta haga su trabajo

CONSEJOS DE APLICACIÓN

• Utilice las brocas adecuadas

! utilice únicamente brocas aladas

• Al taladrar metales ferrosos

- pretaladre antes un agujero pequeño

- lubrique de cuando en cuando la broca con aceite

• Taladrar de antemano un agujero para poder atornillar

en/cerca o al lado de la madera para prevenir la rotura

• Para un uso óptimo de su herramienta es necesaria

una presión constante sobre el tornillo ante todo en la

extracción del mismo

• Cuando atornille en madera dura realice un pequeño

• Taladrar sin virutas en madera

• Taladrado sin polvo en paredes

• Taladrado sin polvo en techos

• Taladrado en azulejos sin resbalar

• Para más consejos vea www.skil.com

MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso

• Mantenga su herramienta y el cargador limpios

- limpie los contactos del cargador con alcohol o con la

solución Contact Clear

! antes de limpiar el cargador desenchufarlo de

• Si a pesar de los esmerados procesos de fabricación y

control, la herramienta/el cargador llegase a averiarse,

la reparación deberá encargarse a un servicio técnico

autorizado para herramientas eléctricas SKIL

- envíe la herramienta o el cargador sin desmontar

junto con una prueba de su compra a su distribuidor

o a la estación de servicio más cercana de SKIL

(los nombres así como el despiece de piezas de la

herramienta guran en www.skil.com)

- si el cargador está defectuoso, envíe el cargador y

la batería a su distribuidor o a la estación de servicio

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

ferramenta eléctrica aumenta o risco de choques

torcidos aumentam o risco de choques eléctricos.

use um cabo de extensão apropriado para áreas

externas reduz o risco de choques eléctricos.

risco de um choque eléctrico.

eléctrica esteja desligada, antes de conectá la à

e) Não se sobrestime. Mantenha uma posição rme e

y sus accesorios, manteniendo sus manos

calientes y organizando sus patrones de trabajo

ferramentas eléctricas operadas com corrente de rede (com

cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

líquido do acumulador. Evite o contacto com este

xa do que manualmente)

tenham lido estas instruções. Ferramentas eléctricas

bits da ferramenta etc., de acordo com estas

- ligar o carregador à fonte de corrente como ilustrado

• Determinados tipos de pó são classicados como

intermédia (de bloqueado) antes de efectuar ajustes na

carregador fornecido)

ferramentas eléctricas e electrónicas usadas e a

5) SVĔDOMITÉ ZACHÁZENÍ A POUŽIVÁNÍ

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

schimba accesorii sau de a pune maşina la o parte.
