INSTRUKCJA OBSŁUGI 2017 AB SKIL

- matkap uçlarını belirli aralıklarla yağlayın57

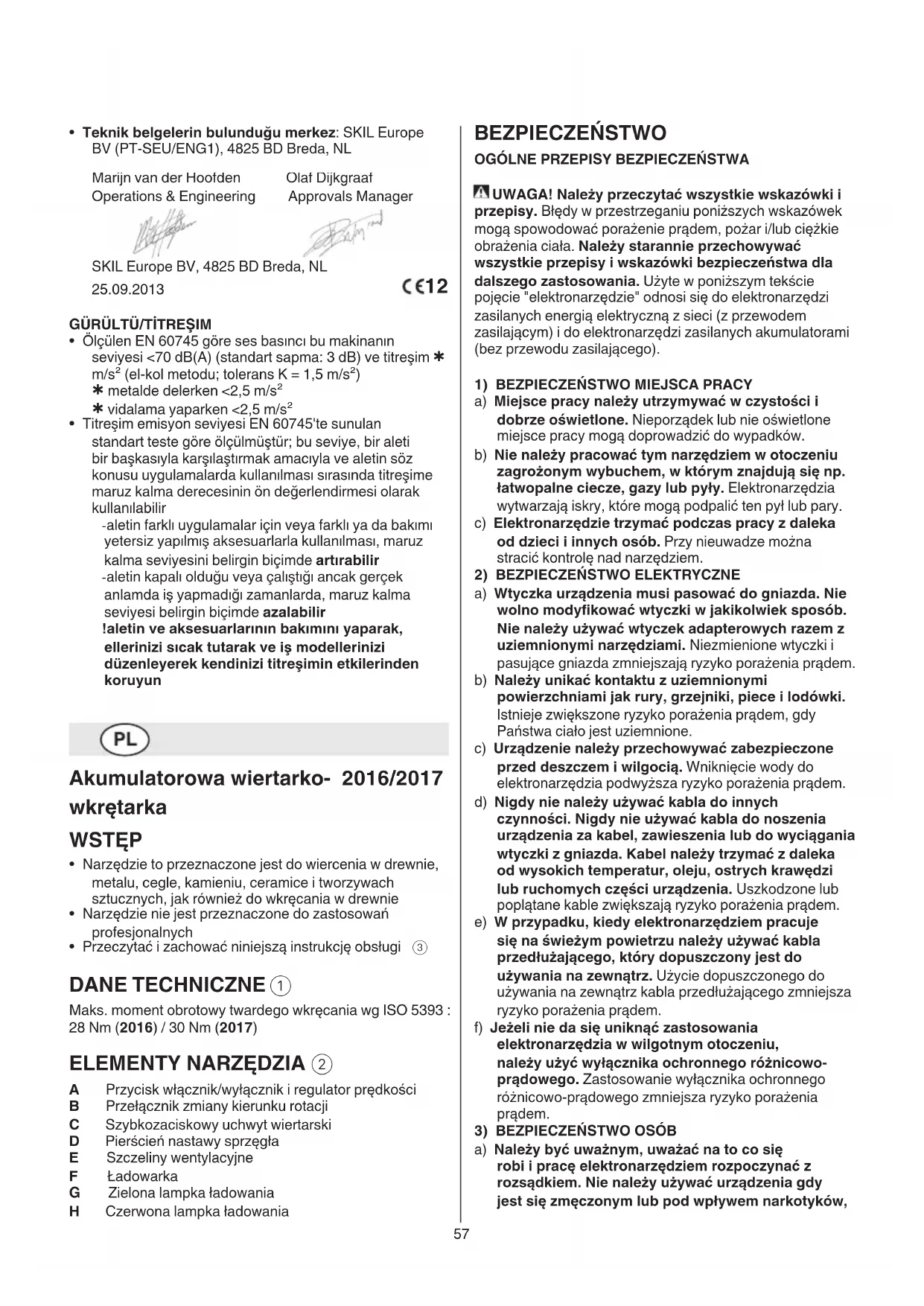

BEZPIECZEŃSTWO OGÓLNE PRZEPISY BEZPIECZEŃSTWA UWAGA! Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należy starannie przechowywać

wszystkie przepisy i wskazówki bezpieczeństwa dla

dalszego zastosowania. Użyte w poniższym tekście

pojęcie "elektronarzędzie" odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1) BEZPIECZEŃSTWO MIEJSCA PRACY

a) Miejsce pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.

b) Nie należy pracować tym narzędziem w otoczeniu

zagrożonym wybuchem, w którym znajdują się np.

łatwopalne ciecze, gazy lub pyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzie trzymać podczas pracy z daleka

od dzieci i innych osób. Przy nieuwadze można

stracić kontrolę nad narzędziem.

2) BEZPIECZEŃSTWO ELEKTRYCZNE

a) Wtyczka urządzenia musi pasować do gniazda. Nie

wolno modykować wtyczki w jakikolwiek sposób.

Nie należy używać wtyczek adapterowych razem z

uziemnionymi narzędziami. Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemnionymi

powierzchniami jak rury, grzejniki, piece i lodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenie należy przechowywać zabezpieczone

przed deszczem i wilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdy nie należy używać kabla do innych

czynności. Nigdy nie używać kabla do noszenia

urządzenia za kabel, zawieszenia lub do wyciągania

wtyczki z gniazda. Kabel należy trzymać z daleka

od wysokich temperatur, oleju, ostrych krawędzi

lub ruchomych części urządzenia. Uszkodzone lub

poplątane kable zwiększają ryzyko porażenia prądem.

e) W przypadku, kiedy elektronarzędziem pracuje

się na świeżym powietrzu należy używać kabla

przedłużającego, który dopuszczony jest do

używania na zewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu,

należy użyć wyłącznika ochronnego różnicowo-

prądowego. Zastosowanie wyłącznika ochronnego

różnicowo-prądowego zmniejsza ryzyko porażenia

3) BEZPIECZEŃSTWO OSÓB

a) Należy być uważnym, uważać na to co się

robi i pracę elektronarzędziem rozpoczynać z

rozsądkiem. Nie należy używać urządzenia gdy

jest się zmęczonym lub pod wpływem narkotyków,

• Teknik belgelerin bulunduğu merkez: SKIL Europe

• Narzędzie to przeznaczone jest do wiercenia w drewnie,

metalu, cegle, kamieniu, ceramice i tworzywach

sztucznych, jak również do wkręcania w drewnie

• Narzędzie nie jest przeznaczone do zastosowań

• Przeczytać i zachować niniejszą instrukcję obsługi

Maks. moment obrotowy twardego wkręcania wg ISO 5393 :

A Przycisk włącznik/wyłącznik i regulator prędkości

B Przełącznik zmiany kierunku rotacji

C Szybkozaciskowy uchwyt wiertarski

D Pierścień nastawy sprzęgła

E Szczeliny wentylacyjne

G Zielona lampka ładowania

H Czerwona lampka ładowania58

urządzenia. Uszkodzone narzędzie należy przed

użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

f) Osprzęt tnący należy utrzymywać ostry i czysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

g) Elektronarzędzia, osprzęt, narzędzia itd. należy

używać odpowiednio do tych przepisów.

Uwzględnić należy przy tym warunki pracy i

czynność do wykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

5) UWAŻNE OBCOWANIE I UŻYWANIE NARZĘDZI ZASILANYCH AKUMULATORAMI

a) Akumulatory należy ładować tylko w ładowarkach,

które polecił producent. W ładowarce, która nadaje

się do ładowania określonych akumulatorów istnieje

niebezpieczeństwo pożaru, gdy użyte zostaną inne

b) Do elektronarzędzi należy używać jedynie

przewidzianych do tego akumulatorów. Użycie

innych akumulatorów może doprowadzić do obrażeń

ciała i niebezpieczeństwa pożaru.

c) Nie używany akumulator należy trzymać z daleka

od spinaczy, monet, kluczy, gwożdzi, śrub lub

innych małych przedmiotów metalowych, które

mogłyby spowodować zwarcie kontaktów. Zwarcie

pomiędzy kontaktami akumulatora może spowodować

oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe jest wydostanie

się cieczy z akumulatora. Należy unikać kontaktu z

nią. Przy przypadkowym kontakcie spłukać wodą.

W przypadku, że ciecz dostała się do oczu należy

dodatkowo skonsultować się z lekarzem. Ciecz

akumulatorowa może doprowadzić do podrażnienia

a) Naprawę urządzenia należy zlecić jedynie

kwalikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo użytkowania zostanie zachowane.

PRZEPISY BEZPIECZEŃSTWA DO AKUMULATOROWEJ WIERTARKO-WKRĘTARKI

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być

usunięte z obrabianego przedmiotu; usunąć je przed

• Każdorazowo należy sprawdzać, czy napięcie zasilania

jest zgodne z napięciem podanym na tabliczce

znamionowej ładowarka

• W przypadku wadliwego działnia mechanicznych

lub elektrycznych elementów urządzenia, należy

bezzwocznie odłączyć narzędzie przy ładowarce wyjąć

wtyczkę z gniazda sieciowego

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z oryginalnego

wyposażenia dodatkowego

• Używać tylko akcesoriów, których dopuszczalna

prędkość obrotowa jest co najmniej tak wysoka jak

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

urządzenia może doprowadzić do poważnych urażeń

b) Należy nosić osobiste wyposażenie ochronne i

zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa,

nie ślizgające się buty robocze, hełm ochronny lub

ochrona słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka

i/lub podłączeniem do akumulatora, a także

przed podniesieniem lub przeniesieniem

elektronarzędzia, należy upewnić się, że

elektronarzędzie jest wyłączone. Trzymanie palca na

wyłączniku podczas przenoszenia elektronarzędzia lub

podłączenie do prądu włączonego narzędzia, może stać

się przyczyną wypadków.

d) Zanim urządzenie zostanie włączone należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości. Należy

dbać o bezpieczną pozycję pracy i zawsze

utrzymywać równowagę. Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie należy

nosić luźnego ubrania lub biżuterii. Włosy, ubranie

i rękawice należy trzymać z daleka od ruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) W przypadku, kiedy możliwe jest zamontowanie

urządzeń odsysających lub podchwytujących

należy upewnić się, czy są one właściwie

podłączone i prawidłowo użyte. Użycie urządzenia

odsysającego pył może zmniejszyć zagrożenie pyłami.

4) UWAŻNE OBCOWANIE ORAZ UŻYCIE ELEKTRONARZĘDZIA

a) Nie należy przeciążać urządzenia. Do pracy

używać należy elektronarzędzia, które jest do tego

przewidziane. Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać elektronarzędzia, którego

włącznik/wyłącznik jest uszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed regulacją urządzenia, wymianą osprzętu

lub po zaprzestaniu pracy narzędziem, należy

wyciągnąć wtyczkę z gniazda i/lub usunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy

przechowywać poza zasięgiem dzieci. Nie należy

udostępniać narzędzia osobom, które jego nie

umieją lub nie przeczytały tych przepisów. Używane

przez niedoświadczone osoby elektronarzędzia są

e) Urządzenie należy starannie konserwować. Należy

kontrolować, czy ruchome części urządzenia

funkcjonują bez zarzutu i nie są zablokowane, czy

części nie są pęknięte lub uszkodzone, co mogłoby

mieć wpływ na prawidłowe funkcjonowanie59

• Elektronarzędzie/ładowarka/akumulator powinny

być zawsze przechowywane w pomieszczeniu o

temperaturze poniżej 40°C oraz powyżej 0°C

• Nie próbować uruchamiać uszkodzonej ładowarki;

należy ją dostarczyć do autoryzowanego punktu

serwisowego elektronarzędzi rmy SKIL

• Nie używać ładowarki w przypadku stwierdzenia

uszkodzenia kabla zasilającego lub wtyku, ładowarkę

należy dostarczyć do autoryzowanego punktu

serwisowego elektronarzędzi rmy SKIL

• Uszkodzony akumulator natychmiast wymienić i nie

• Nigdy nie demontować ładowarki czy akumulatora

• Nigdy nie próbować ładowania jednorazowych baterii

OBJAŚNIENIE SYMBOLI NA ŁADOWARCE/

Przed użyciem przeczytaj instrukcję obsługi

Ładowarki używaj tylko we wnętrzach

Podwójna izolacja (brak uziemienia)

Bezpieczny w razie awarii, izolowany transformator

(źródło prądu jest elektrycznie odizolowane od wyjścia

Automatyczne wyłączenie w momencie przegrzania

ładowarki (bezpieczniki termiczne i ładowarka przestaną

Nieprawidłowa polaryzacja podłączenia ładowarki jest

niebezpieczna (ładuj akumulatory tylko za pomocą

ładowarki dostarczonej w komplecie)

Nie wyrzucaj ładowarki wraz z odpadami z

gospodarstwa domowego

Nie wyrzucaj akumulatora wraz z odpadami z

gospodarstwa domowego

• Ładowanie akumulatora

- akumulatory nowe dostarczane są w stanie

- podłączyć ładowarkę do sieci, jak pokazano

- zapali się zielona lampka G sygnalizując gotowość

- wprowadzić akumulator do gniazda ładowarki

- zapali się czerwona lampka H sygnalizując, że

akumulator jest w trakcie ładowania

- po 5-godzinnym ładowaniu akumulatora może on

zostać wykorzystany nawet jeśli czerwona dioda

świeci się w dalszym ciągu (wyłączenie czerwonej

diody może nastąpić po upływie 5 godzin od chwili

rozpoczęcia ładowania)

! po zakończeniu procesu ładowania należy wyjąć

akumulator z gniazda ładowarki, przedłuża to

żywotność akumulatora

- podczas ładowania zarówno akumulator jak i

ładowarka mogą się nagrzewać; co jest zjawiskiem

- przed instalacją akumulatora w ładowarce upewnić

się, ze jego zewnetrzna powierzchnia jest czysta i

- należy unikać ładowania w temperaturze poniżej 0°C i

powyżej 40°C; może nastąpić uszkodzenie ładowarki

najwyższa prędkość obrotowa urządzenia na biegu bez

• Urządzenie/ładowarki nie może być obsługiwane przez

osoby (włącznie z dziećmi) o obniżonych zdolnościach

zycznych, sensorycznych lub umysłowych,

nieposiadające stosownego doświadczenia i

wiedzy, chyba że używają go pod nadzorem osoby

odpowiedzialnej za ich bezpieczeństwo lub zostały

przez nią odpowiednio poinstruowane w zakresie

obsługi urządzenia/ładowarka

• Upewnić się, że dzieci nie bawią się urządzeniem/

• Należy zabezpieczyć miejsce przeznaczone

do zszycia (miejsce przeznaczone do zszycia

umieszczone w zaciskach lub imadle jest utrzymywane

w miejscu bezpieczniej niż w ręku)

• Podczas wykonywania prac, przy których

narzędzie robocze lub śruba mogłoby natrać

na ukryte przewody elektryczne lub na własny

przewód zasilający, elektronarzędzie należy

trzymać za izolowane powierzchnie rękojeści

(kontakt z przewodem sieci zasilającej może

spowodować przekazanie napięcia na części metalowe

elektronarzędzia, co mogłoby spowodować porażenie

prądem elektrycznym)

• Aby wykryć ukryte przewody zasilające należy

używać stosownych detektorów lub porozumieć

się z miejscowymi zakładami energetycznymi

(kontakt z przewodami elektrycznymi może doprowadzić

do pożaru i porażenia elektrycznego; uszkodzenie

przewodu gazowego może doprowadzić do wybuchu;

uszkodzenie przewodów instalacji wodociągowej

powoduje szkody rzeczowe i może spowodować

porażenie elektryczne)

• Nie należy obrabiać materiału zawierającego

azbest (azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały

i metal może być szkodliwy (kontakt z nim lub

wdychanie takiego pyłu może powodować reakcje

alergiczne i/lub niewydolność oddechową u operatora

lub osób towarzyszących); należy zakładać maskę

przeciwpyłową i pracować z urządzeniem

odsysającym, jeżeli można je podłączyć

• Niektóre rodzaje pyłu są zaklasykowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należy zakładać maskę przeciwpyłową i pracować

z urządzeniem odsysającym pył, jeżeli można je

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału

• Przed regulacją elektronarzędzia, wymianą osprzętu,

w czasie transportu lub podczas przechowywania

należy upewnić się czy przełącznik B

środkowym (blokada) położeniu (zabezpieczony)

ŁADOWANIE/AKUMULATORY

• Do ładowania akumulatorów wykorzystywać tylko

znajdującą się w wyposażeniu ładowarkę

• Nie dotykać styków ładowarki

• Elektronarzędzie/ładowarka/akumulator powinny być

zawsze suche i nie poddawane oddziaływaniom opadów

• Nie ładować akumulatora w wilgotnych lub mokrych

• Elektronarzędzie oraz ładowarka z kablem powinno być

- styki ładowarki czyścić alkoholem lub odpowiednim

preparatem do czyszczenia styków

! przed przystąpieniem do wykonywania

jakichkolwiek czynności obsługowych przy

ładowarce wyjąć wtyk z gniazda sieciowego

• Jeśli narzędzie/ładowarkę, mimo dokładnej i

wszechstronnej kontroli produkcyjnej ulegnie

kiedykolwiek awarii, naprawę powinien przeprowadzić

autoryzowany serwis elektronarzędzi rmy SKIL

- odesłać nierozebrany narzędzie lub ładowarki, wraz

z dowodem zakupu, do dealera lub do najbliższego

punktu usługowego SKIL (adresy oraz diagram

serwisowy narzędzenia znajdują się na stronach

- w razie awarii ładowarki należy przesłać zarówno

ładowarkę, jak i akumulator do dealera albo

najbliższego punktu usługowego SKIL

• Nie wyrzucaj elektronarzędzi, akcesoriów i

opakowania wraz z odpadami z gospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2002/96/WE w

sprawie zużytego sprzętu elektrotechnicznego

i elektronicznego oraz dostosowaniem jej do

prawa krajowego, zużyte elektronarzędzia należy

posegregować i zutylizować w sposób przyjazny dla

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol

• Po zużyciu należy postępować akumulator z zasadami

ochrony środowiska i w żadnym wypadku nie wyrzucać

do śmietników przydomowych (przypomina o tym

! przed oddaniem akumulatora do punktu odbioru

surowców wtórnych zabezpieczyć taśmą jego

styki w celu uniknięcia powstawania prądów

DEKLARACJA ZGODNOŚCI

• Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w "Dane techniczne", odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60335, EN 61000, EN 60745, EN

55014, zgodnie z wymaganiami dyrektyw 2006/95/EU,

2004/108/EU, 2006/42/EU, 2011/65/UE

• Dokumentacja techniczna: SKIL Europe BV (PT-SEU/

- podczas pracy akumulatora nie wolno wyjmować z

! nowy lub dłuższy czas nieużywany akumulator

osiąga swoją pełną wydajność dopiero po ok. 5

cyklach ładowania/wyładowania

- nie należy doładowywać akumulatora po krótkim

okresie pracy przed jego rozładowaniem, powoduje to

zmniejszenie żywotności akumulatora

- po zakończeniu pracy wyjąć wtyk ładowarki z gniazda

• Włącznik/wyłącznik

• Regulacja prędkości dla płynnego startu

• Zmiana kierunku obrotów

- w przypakdu niewlaściwej pozycji przelącznika w

lewo/prawo przycisk włącznika/wyłącznika A

! kierunek obrotów zmieniać tylko wtedy, gdy

narzędzie jest całkowicie zatrzymane

- wsunąć wiertło możliwie głęboko w uchwyt

! nie używać wierteł ze zniszczonym uchwytem

• Kontrola momentu obrotowego (VariTorque)

- powoduje ograniczenie momentu obrotowego

odbieranego z uchwytu wiertarskiego (21 położeń

- dobierając wielkość momentu obrotowego

rozpoczynać próby wkręcania od położenia 1 i

następnie zwiększać wielkość momentu aż do

osiągnięcia wymaganej głębokości wkręcenia

• Utrzymywanie i prowadzenie narzędzia

! podczas pracy zawsze trzymać narzędzie za

uchwyt(y) ograniczone szarym kolorem

- szczeliny wentylacyjne E

- nie przyciskać urządzenia zbyt silnie; pozwól mu

WSKAZÓWKI UŻYTKOWANIA

• Używać właściwych wierteł

! używać tylko ostrych wierteł

• Wiercenie otworów w metalach, w skład których

- podczas wiercenia dużych otworów należy wstępnie

wywiercić mały otwór

- od czasu do czasu naoliwić wiertło

• W celu uniknięcia rozwarstwiania przedmiotów

drewnianych przy wkręcaniu wkrętów na brzegu należy

otwór odpowiednio nawiercić

• Przy wkręcaniu, a szczególnie wykręcaniu wymagane

jest wywieranie stałego nacisku na łeb wkręta

• Przy wkręcaniu wkrętów w twarde drewno wykonać

• Przewiercanie przedmiotów drewnianych bez wyrywania

• Bezpyłowe wiercenie w ścianie

• Bezpyłowe wiercenie w sucie

• Wiercenie bez poślizgu w płytkach ceramicznych

• Więcej wskazówek można znaleźć pod adresem

KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań

• Pomiarów dokonano zgodnie z normą EN 60745

ciśnienie akustyczne narzędzia wynosi <70 dB(A)

(poziom odchylenie: 3 dB), zaś wibracje

dłoń-ręka; błąd pomiaru K = 1,5 m/s²)

podczas wiercenia w metalie <2,5 m/s²

podczas wkręcania <2,5 m/s²

• Poziom emisji wibracji został zmierzony zgodnie z

testem standaryzowanym podanym w EN 60745; może

służyć do porównania jednego narzędzia z innym i

jako ocena wstępna narażenia na wibracje w trakcie

używania narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należy chronić się przed skutkami wibracji

przez konserwację narzędzia i jego akcesoriów,

zakładanie rękawic i właściwą organizację pracy

Аккумуляторная дрель- 2016/2017

pri vŕtaní do kovu <2,5 m/s²

pri zaskrutkovávaní <2,5 m/s²
