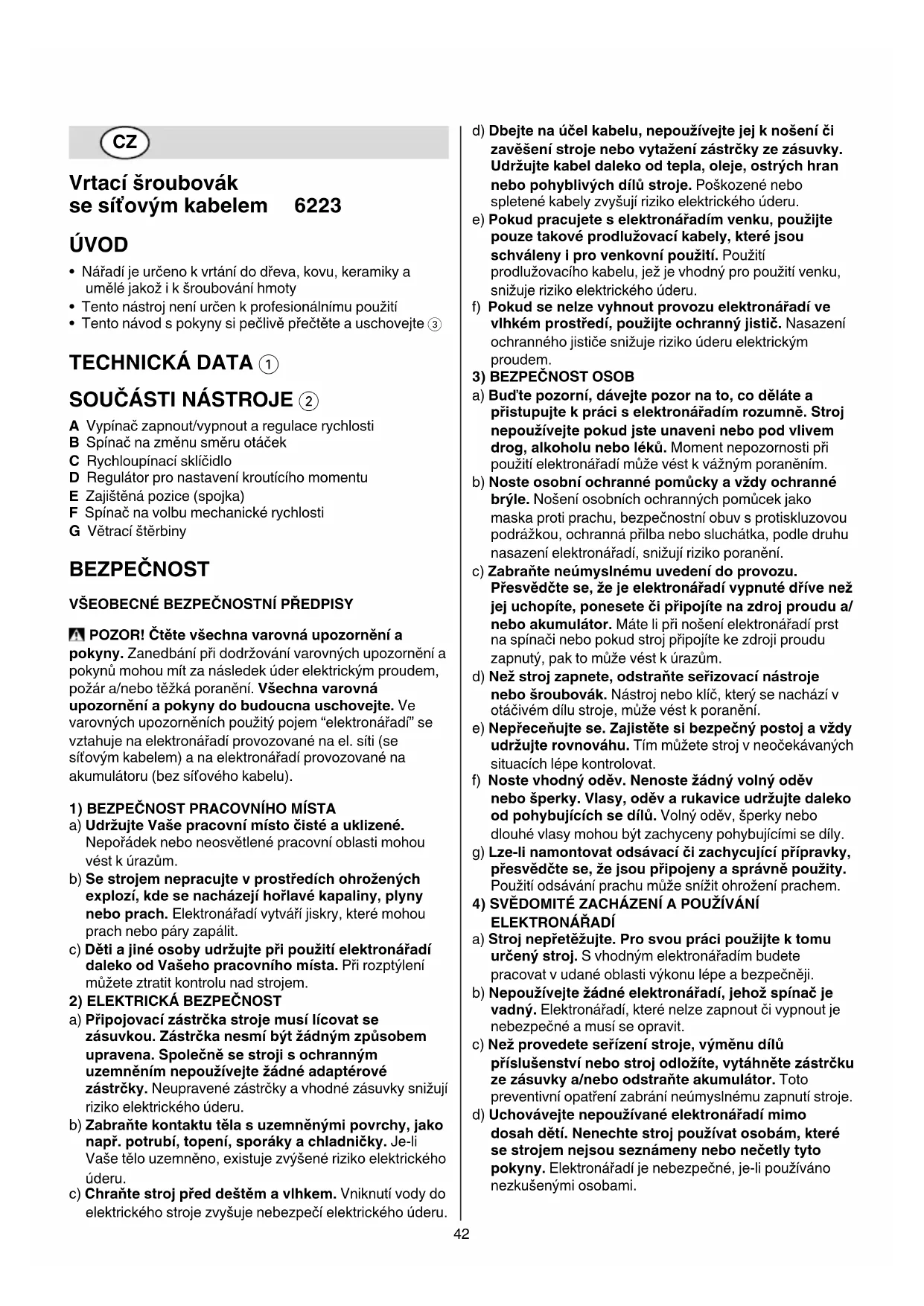

NÁVOD K OBSLUZE 6223 LA SKIL

sesíťovýmkabelem 6223

• Nářadí je určeno k vrtání do dřeva, kovu, keramiky a

umělé jakož i k šroubování hmoty

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3

A Vypínač zapnout/vypnout a regulace rychlosti

B Spínač na změnu směru otáček

C Rychloupínací sklíčidlo

D Regulátor pro nastavení kroutícího momentu

E Zajištěná pozice (spojka)

F Spínač na volbu mechanické rychlosti

BEZPEČNOST VŠEOBECNÉBEZPEČNOSTNÍPŘEDPISY POZOR!Čtětevšechnavarovnáupozorněnía

pokyny. Zanedbání při dodržování varovných upozornění a

pokynů mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění. Všechna varovná

upozorněníapokynydobudoucnauschovejte. Ve

varovných upozorněních použitý pojem “elektronářadí” se

vztahuje na elektronářadí provozované na el. síti (se

síťovým kabelem) a na elektronářadí provozované na

akumulátoru (bez síťového kabelu).

1)BEZPEČNOSTPRACOVNÍHOMÍSTA

a) UdržujteVašepracovnímístočistéauklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Sestrojemnepracujtevprostředíchohrožených

explozí,kdesenacházejíhořlavékapaliny,plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Dětiajinéosobyudržujtepřipoužitíelektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2)ELEKTRICKÁBEZPEČNOST

a) Připojovacízástrčkastrojemusílícovatse

zásuvkou.Zástrčkanesmíbýtžádnýmzpůsobem

upravena.Společněsestrojisochranným

uzemněnímnepoužívejtežádnéadaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky snižují

riziko elektrického úderu.

b) Zabraňtekontaktutělasuzemněnýmipovrchy,jako

např.potrubí,topení,sporákyachladničky. Je-li

Vaše tělo uzemněno, existuje zvýšené riziko elektrického

c) Chraňtestrojpředdeštěmavlhkem. Vniknutí vody do

elektrického stroje zvyšuje nebezpečí elektrického úderu.

d) Dbejtenaúčelkabelu,nepoužívejtejejknošeníči

zavěšenístrojenebovytaženízástrčkyzezásuvky.

Udržujtekabeldalekoodtepla,oleje,ostrýchhran

nebopohyblivýchdílůstroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokudpracujeteselektronářadímvenku,použijte

pouzetakovéprodlužovacíkabely,kteréjsou

schválenyiprovenkovnípoužití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko elektrického úderu.

f) Pokudsenelzevyhnoutprovozuelektronářadíve

vlhkémprostředí,použijteochrannýjistič. Nasazení

ochranného jističe snižuje riziko úderu elektrickým

a) Buďtepozorní,dávejtepozornato,codělátea

přistupujtekpráciselektronářadímrozumně.Stroj

nepoužívejtepokudjsteunaveninebopodvlivem

drog,alkoholuneboléků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Nosteosobníochrannépomůckyavždyochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

c) Zabraňteneúmyslnémuuvedenídoprovozu.

Přesvědčtese,žejeelektronářadívypnutédřívenež

jejuchopíte,ponesetečipřipojítenazdrojproudua/

nebo akumulátor. Máte li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Nežstrojzapnete,odstraňteseřizovacínástroje

nebo šroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujtese.Zajistětesibezpečnýpostojavždy

udržujterovnováhu. Tím můžete stroj v neočekávaných

situacích lépe kontrolovat.

f) Nostevhodnýoděv.Nenostežádnývolnýoděv

nebošperky.Vlasy,oděvarukaviceudržujtedaleko

odpohybujícíchsedílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-linamontovatodsávacíčizachycujícípřípravky,

přesvědčtese,žejsoupřipojenyasprávněpoužity.

Použití odsávání prachu může snížit ohrožení prachem.

4)SVĔDOMITÉZACHÁZENÍAPOUŽÍVÁNÍ

a) Strojnepřetěžujte.Prosvouprácipoužijtektomu

určenýstroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejtežádnéelektronářadí,jehožspínačje

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Nežprovedeteseřízenístroje,výměnudílů

příslušenstvínebostrojodložíte,vytáhnětezástrčku

zezásuvkya/neboodstraňteakumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejtenepoužívanéelektronářadímimo

dosahdětí.Nenechtestrojpoužívatosobám,které

sestrojemnejsouseznámenynebonečetlytyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.43

e) Pečujteostrojsvědomitě.Zkontrolujte,zda

pohyblivédílystrojebezvadněfungujíanevzpřičují

se,zdadílynejsouzlomenénebopoškozenétak,že

je omezena funkce stroje. Poškozené díly nechte

přednasazenímstrojeopravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řeznénástrojeudržujteostréačisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

g) Používejteelektronářadí,příslušenství,nasazovací

nástrojeapod.podletěchtopokynů.Respektujte

přitompracovnípodmínkyaprováděnoučinnost.

Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

a) NechteVášstrojopravitpouzekvalifikovaným

odbornýmpersonálemapouzesoriginálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍPŘEDPISYPROVRTACÍŠROUBOVÁK

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti

snadno zápalných nebo výbušných materiálů; před

zahájením práce je odstraňte

• Vždy zkontrolujte, zda je napájecí napětí stejné jako

napětí uvedené na typovém štítku nástroje (nářadí

určené k napájení 230V nebo 240V lze použít též v síti

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy,

používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky

jsou alespoň tak vysoké jako nejvyšší otáčky stroje

• Tento nástroj nesmí používat osoby mladdí 16 let

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• Šňůru udržujte vždy mimo dosah pohyblivých částí

• Jestliže přívodní šňůru při práci podkodíte nebo

proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze

• Pila se nesmí používat, je-li její přívodní šňůra

poškozená; nechte si je kvalifikovaným pracovníkem

• Jestliže se vrták neočekávaně zadře (a způsobí náhlou,

nebezpečnou reakci), okamžitě nástroj vypněte

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• Zajistěteobráběnýdíl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)

• Pokudprovádítepráce,přikterýchbynástrojmohl

zasáhnoutskrytáel.vedenínebovlastnísíťový

kabel,držteelektronářadípouzenaizolovaných

uchopovacích plochách (kontakt s vedením pod

napětím přivádí napětí i na kovové díly stroje a vede k

úderu elektrickým proudem)

• Použijtevhodnéhledacípřístrojekvyhledání

skrytýchpřívodníchvedenínebopřizvětemístní

dodavatelskouspolečnost (kontakt s el. vedením

může vést k požáru a elektrickému úderu; poškození

plynového vedení může vést k explozi; proniknutí do

vodovodního potrubí může způsobit věcné škody nebo

• Neopracovávajtežádnýmateriálobsahujícíazbest

(azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý (kontakt

s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

maskuapracujtesezařízenímnaodsáváníprachu,

pokudjemožnéjejpřipojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach) zejména

ve spojení s přísadami pro úpravu dřeva; noste

protiprachovoumaskuapracujtesezařízenímna

odsáváníprachu,pokudjemožnéjejpřipojit

• Dodržujte stanovená nařízení pro práci v prašném

• Jakmile se hodláte vzdálit od nářadí, měl byste ho

vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Předseřizováním,měněnímpilovýchlistůa

příslušenství,vždyvytáhnětezástrčkunářadízel.

• Regulátor rychlosti k hladkému startu 5

• Změna směru otáček 6

- jestliže poloha doleva/doprava správně nezapadne,

není možno zapnout vypínač A 2

! směrotáčeksesmízměnitpouzeje-linástroj

- zasuňte hrot co nejhlouběji do sklíčidle

! nepoužívejtehrotyspoškozenýmdříkem

• Kontrola kroutícího momentu (VariTorque) 8

- kroutící moment se zvyšuje otáčením stupnice D od 1

do 20; v pozicí E je volba, pro těžké vrtání a

- při vyšroubování začněte nejdříve s pozicí 1

VariTorque a zvyšujte po dosažení žádané hloubky

• Mechanická volba převodu 9

- přepínačem F nastavit požadovaní rychlosti

! přepínačvolbypřevoduovládejteběhemchodu

- vysoký točivý moment

- k šroubování a vrtání velkého průměru

- k řezání vnitřního závitu

- nejnižší točivý moment

- k vrtání menších průměrů

• Držení a vedení nástroje 0

! připrácivždydržtenástrojvšedězabarvené

- udržujte větrací štěrbiny G 2 nezakryté

- na nástroj příliš netlačte; nechte jej, aby pracoval za

• Používejte správné vrtáky !

! používejtepouzeostréhroty

- předvrtejte napřed malý otvor

- vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku

nějakého dřeva by měla být předvrtána díra, aby se

zamezilo rozštípnutí dřeva

• Pro optimální využití přístroje je nutno zvolit odpovídající

tlak na šroub, zvláště při vyšroubování

• Při šroubování do tvrdého dřeva, je nutno díru předvrtat

• Vrtání dřeva bez vzniku třísek @

• Bezprašné vrtání zdí #

• Bezprašné vrtání stropů $

• Vrtání dlaždic bez skluzu %

• Další tipy najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! předčištěnímodpojtezástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše nástroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro elektronářadí

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu značky

SKIL (adresy a servisní schema nástroje najdete na

• Elektrickénářadí,doplňkyabalenínevyhazujtedo

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2012/19/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol ^ na to upozorňuje

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci

“Technická data” popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745, EN 61000, EN 55014, podle ustanovení

směrnic 2004/108/ES, 2006/42/ES, 2011/65/EU

• Technická dokumentace u: SKIL Europe BV (PT-SEU/

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto

přístroje <70 dB(A) (standardní odchylka: 3 dB) a vibrací

✱ m/s² (metoda ruka-paže; nepřesnost K = 1,5 m/s²)

✱ při vrtání do kovu <2,5 m/s²

✱ při šroubování <2,5 m/s²

• Úroveň vibrací byla měřena v souladu se

standardizovaným testem podle EN 60745; je možné ji

použít ke srovnání jednoho přístroje s druhým a jako

předběžné posouzení vystavování se vibracím při

používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňtesepřednásledkyvibracítak,žebudete

dbátnaúdržbupřístrojeapříslušenství,budete

siudržovattepléruceauspořádátesisvé

E Zaistená poloha (spojky)

výstražných upozornení a pokynov uvedených v

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

bezpečnostnépokynystarostlivouschovajtena

ručnéhoelektrickéhonáradiavdostatočnej

Nezmenená zástrčka a vhodná zásuvka znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajtesatelesnémukontaktuspovrchovými

plochamiuzemnenýchspotrebičov,akosú

zvyšuje riziko zásahu elektrickým prúdom.

schválenéprepoužívanievovonkajších

vonkajšieho prostredia znižuje riziko zásahu elektrickým

f) Aksanedávyhnúťpoužitiuručnéhoelektrického

c) Vyhýbajtesaneúmyselnémuuvedeniuručného

elektrickéhonáradiadočinnosti.Predzasunutím

zástrčkydozásuvkya/alebopredpripojením

akumulátora, pred chytením alebo prenášaním

ručnéhoelektrickéhonáradiasavždypresvedčte

mimodosahudetí.Nedopusťte,abyručnéelektrické

e) Elektrické náradie starostlivo ošetrujte.

elektrickéhonáradia.Predpoužitímručného

Starostlivo ošetrované nástroje s ostrými reznými

kvalifikovanémupersonáluapoužívajtelen

kovovými predmetmi v obrobku; zoberte ich dole prv než

• Vždy skontrolujte či je napájacie napätie rovnaké ako

napätie uvedené na štítku nástroja (nástroj s menovitým

• Ak sa hrot vrtáka neočakávane vzprieči (a spôsobí náhlu,

neočakávanú reakciu), tak nástroj ihneď vypnite

• V prípade elektrickej alebo mechanickej poruchy

zastavte okamžite nástroj a vytiahnite zástrčku z

• Zaistiteobrábanýdiel (obrábaný diel uchytený

moholnástrojnatrafiťnaskrytéelektrickévedenia

(kontakt s vedením, ktoré je pod napätím, spôsobí, že aj

za následok zásah elektrickým prúdom)

tváre a pracujte so zariadením na odsávanie prachu,

akjetakétozariadeniemožnépripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

! počasprácevždydržtenástrojvoblastisivého

- vetracie štrbiny G 2 udržujte nezakryté

• Vŕtanie do dreva bez triesok @

• Bezprachové vŕtanie do tehál #

• Bezprachové vŕtanie do stropov $

• Vŕtanie do kachličiek bez šmýkania %

• Viac rád nájdete na www.skil.com

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

- mali broj okretaja

- v skladu z Evropsko direktivo 2012/19/EG o odpadni
