BRUGSANVISNING 2016 AB SKIL

göra arbetet åt dig25

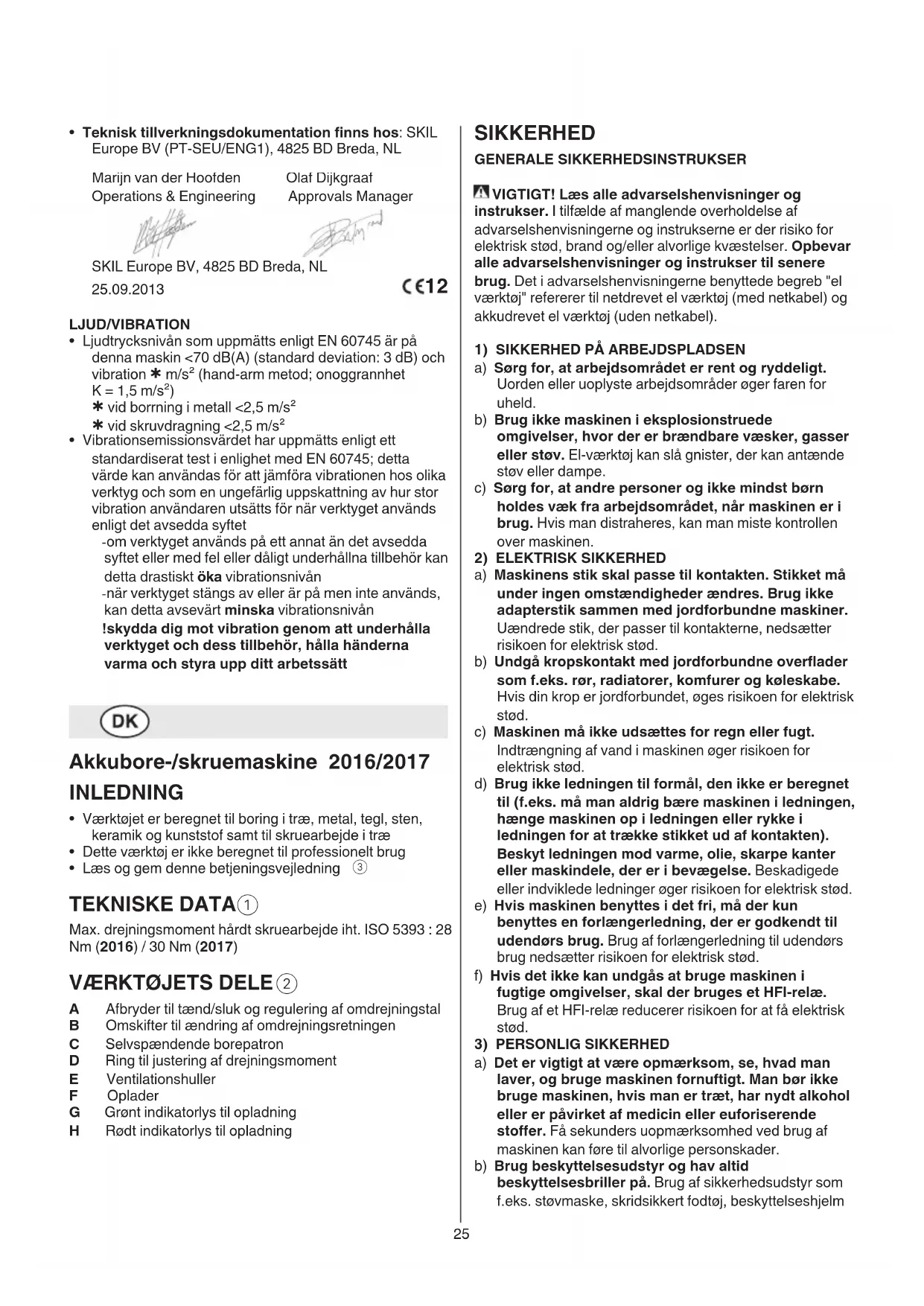

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb "el

værktøj" refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for

b) Brug ikke maskinen i eksplosionstruede

omgivelser, hvor der er brændbare væsker, gasser

eller støv. El-værktøj kan slå gnister, der kan antænde

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i

fugtige omgivelser, skal der bruges et HFI-relæ.

Brug af et HFI-relæ reducerer risikoen for at få elektrisk

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende

stoer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som

f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

• Værktøjet er beregnet til boring i træ, metal, tegl, sten,

keramik og kunststof samt til skruearbejde i træ

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning

Max. drejningsmoment hårdt skruearbejde iht. ISO 5393 : 28

A Afbryder til tænd/sluk og regulering af omdrejningstal

B Omskifter til ændring af omdrejningsretningen

C Selvspændende borepatron

D Ring til justering af drejningsmoment

E Ventilationshuller

G Grønt indikatorlys til opladning

H Rødt indikatorlys til opladning26

5) OMHYGGELIG OMGANG MED OG BRUG AF AKKU-MASKINER

a) Oplad kun akku´er i ladeaggregater, der er

anbefalet af fabrikanten. Et ladeaggregat, der er egnet

til en bestemt type akku´er, må ikke benyttes med andre

akku´er - brandfare.

b) Brug kun de akku´er, der er beregnet til el-

værktøjet. Brug af andre akku´er øger risikoen for

personskader og er forbundet med brandfare.

c) Ikke benyttede akku´er må ikke komme i berøring

med kontorclips, mønter, nøgler, søm, skruer eller

andre små metalgenstande, da disse kan kortslutte

kontakterne. En kortslutning mellem akku-kontakterne

øger risikoen for personskader i form af forbrændinger.

d) Hvis akku´en anvendes forkert, kan der slippe

væske ud af akku´en. Undgå at komme i kontakt

med denne væske. Hvis det alligevel skulle ske,

skylles med vand. Søg læge, hvis væsken kommer

i øjnene. Akku-væske kan give hudirritation eller

a) Sørg for, at maskinen kun repareres af

• Undgå skader forårsaget af skruer, søm eller andre

materialer i arbejdsstykket; fjern disse før De begynder

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på opladerens

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal

værktøjet straks afbrydes eller opladeren fjernes fra

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst så højt som værktøjets max.

omdrejningstal i ubelastet tilstand

• Værktøj/oplader er ikke beregnet til brug for personer

(herunder børn), der har nedsatte fysiske, sensoriske

eller mentale evner eller mangel på erfaring og viden,

med mindre disse personer er blevet givet instruktion

og supervision i brugen af værktøjet/opladeren fra en

person, som er ansvarlig for deres sikkerhed

• Børn må ikke lege med dette værktøj/oplader

• Fastgør emnet (det er sikrere at holde emner i en

fastgøringsanordning eller skruestik end med hånden)

• Hold el-værktøjet i de isolerede gribeader,

når du udfører arbejde, hvor indsatstilbehøret

eller skruen kan ramme bøjede strømledninger

eller el-værktøjets eget kabel (kontakt med en

spændingsførende ledning kan også sætte el-værktøjets

metaldele under spænding, hvilket kan føre til elektrisk

• Anvend egnede søgeinstrumenter til at nde

frem til skjulte forsyningsledninger eller kontakt

det lokale forsyningsselskab (kontakt med

elektriske ledninger kan føre til brand og elektrisk stød;

beskadigelse af en gasledning kan føre til eksplosion;

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at

el værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer

det. Undgå at bære el værktøjet med ngeren på

afbryderen og sørg for, at el værktøjet ikke er tændt,

når det sluttes til nettet, da dette øger risikoen for

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes. Hvis et stykke værktøj eller en

nøgle sidder i en roterende maskindel, er der risiko for

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance. Det

er derved nemmere at kontrollere maskinen, hvis der

skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj

og handsker væk fra dele, der bevæger sig. Dele,

der er i bevægelse, kan gribe fat i løstsiddende tøj,

smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde,

der skal udføres. Med den rigtige maskine arbejder

man bedst og mest sikkert inden for det angivne

b) Brug ikke en maskine, hvis afbryder er defekt. En

maskine, der ikke kan startes og stoppes, er farlig og

c) Træk stikket ud af stikkontakten og/eller fjern

akkuen, inden maskinen indstilles, der skiftes

tilbehørsdele, eller maskinen lægges fra. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt.

Kontroller, om bevægelige dele fungerer korrekt

og ikke sidder fast, og om delene er brækket

eller beskadiget, således at maskinens funktion

påvirkes. Få beskadigede dele repareret, inden

maskinen tages i brug. Mange uheld skyldes dårligt

vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med

skarpe skærekanter sætter sig ikke så hurtigt fast og er

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene

og det arbejde, der skal udføres. I tilfælde af

anvendelse af værktøjet til formål, som ligger uden for

det fastsatte anvendelsesområde, kan der opstå farlige

- oplad batteriet i mindst 5 timer, hvorefter batteriet kan

anvendes selv om det røde lys stadig er tændt (det

røde lys kan kræve mere end 5 timer for at slukke)

! fjern batteriet fra opladeren after

opladningsperioden er slut, hvilket forøger

- under opladning kan opladeren og batteriet blive

varme at røre ved; dette er normalt og er ikke et tegn

- kontroller, at batteriets udvendige overade er ren og

tør, før det sættes i opladeren

- oplad ikke i temperature under 0°C og over 40°C;

dette vil i høj grad skade batteriet og opladeren

- fjern ikke batteriet fra værktøjet medens der arbejdes

! en ny batteri eller en batteri, som ikke har været

benyttet i længere tid, yder først fuld kapacitet

efter ca. 5 opladninger/aadninger

- oplad ikke batteriet efter få minutters brug; dersom

De gør dette, kan resultatet blive en reduktion af

arbedjstiden og batteriet kapacitet

- hvis værktøjet i længere tid ikke bliver benyttet, er det

bedst at trække opladerens stik ud af stikkontakten

• Regulering af omdrejningstal til blød start

• Ændring af omdrejningsretningen

kan ikke aktiveres, hvis

retningsskifteren ikke er indstillet korrekt

! ændre kun omdrejningsretningen når værktøjet

- indsæt bit så dybt som muligt i borepatronen

! brug ikke bits med beskadiget skaft

• Justering af drejningsmoment (VariTorque)

- bestemmer den kraft borepatronen skal trække med

(21 koblingsindstillinger)

- ved iskruning af en skrue, prøv først VariTorque stilling

1 og forøg derefter på skalaen indtil den ønskede

• Håndtering og styring af værktøjet

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r)

- hold ventilationshullerne E

- pres ikke for hårdt med værktøjet; lad værktøjet gøre

- sørg for at smøre boret en gang imellem med olien

• Ved iskruning af en skrue nær endeader eller i endetræ

bør der forbores for at undgå splinter i træet

• For at få optimal glæde at værktøjet er det nødvendig

mot ed jævn tryk på skruen, især ved udskruning

• Ved iskruning i hårdt træ anbefales det at forbore

• Splintfri boring i træ

• Støvfri boring i vægge

• Støvfri boring i lofter

• Boring i iser uden udskridning

• Bearbejd ikke asbestholdigt materiale (asbest er

• Støv fra materiale som f.eks. maling, der indeholder

bly, nogle træsorter, mineraler og metal kan være

skadeligt (kontakt med eller indånding af støvet kan

forårsage allergiske reaktioner og/eller sygdomme i

luftvejene hos den, der anvender værktøjet, eller hos

omkringstående); bær en støvmaske og arbejd med

en støvudsugningsanordning, hvor en sådan kan

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de

materialer, du ønsker at arbejde med

• Kontroller, at omskifter B

er i midterste (låst) position

inden værktøjet indstilles eller der skiftes tilbehørsdele

eller værktøjet bæres eller lægges fra

OPLADNING/BATTERIERNE

• Oplad kun batteriet i den leverede lader

• Berør ikke kontaktpunkterne i opladeren

• Sæt ikke værktøj/opladeren/batteriet ud i regn

• Oplad ikke batteriet i fugtige eller våde omgivelser

• Opbevar værktøj/opladeren/batteriet i et lokale, hvor

temperaturen ikke overstiger 40°C eller falder under 0°C

• Brug ikke opladeren hvis den er beskadiget; send den

til et sikkerhedscheck hos et autoriseret SKIL service

• Brug ikke opladeren, hvis ledning eller stik er

beskadiget; ledning eller stik bør straks udskiftes på et

autoriseret SKIL service værksted

• Brug ikke batteriet hvis de er beskadiget; de bør erstates

• Skille ikke opladeren eller batteriet ad

• Forsøg ikke at oplade batterierne, som ikke kan

genoplades, med opladeren

FORKLARING TIL SYMBOLERNE PÅ LADER/BATTERI

Læs instruktionen inden brugen

Benyt kun laderen indendørs

Automatisk afbrydelse, når laderen bliver for varm

(den termiske sikring går, og laderen er ikke mere

(lad kun batteriet op med den medfølgende lader)

Opladeren må ikke bortskaes som almindeligt aald

Batteriet må ikke bortskaes som almindeligt aald

• Opladning af batteriet

- på nye værktøj er batteriet ikke fuldt opladet

- forbind opladeren med en stikkontakt som vist på

- den grønne lampe G tændes for at angive, at

opladeren er klar til brug

- sæt batteriet i laderen

- den røde lampe H tændes for at angive, at batteriet

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som

en foreløbig bedømmelse af udsættelsen for vibrationer,

når værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor

det kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre

Oppladbar bormaskin/ 2016/2017

a) Hold arbeidsområdet rent og ryddig. Rotete

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold Deres værktøj og oplader ren

- rens kontaktaderne i opladeren med alkohol eller

! fjern opladeren fra stikkontakten før rensning

• Skulle el værktøjet/opladeren trods omhyggelig

fabrikation og kontrol holde op med at fungere, skal

reparationen udføres af et autoriseret serviceværksted

for SKIL-elektroværktøj

- send venligst det uskilte værktøj eller oplader

sammen med et køb-bevis til din forhandler eller

nærmeste autoriseret SKIL service værksted

(adresser og reservedelstegning af værktøjet ndes

- i tilfælde af at opladeren er defekt, send både

opladeren og batteriet til din forhandler eller til et

SKIL service værksted

• Elværktøj, tilbehør og emballage må ikke

bortskaes som almindeligt aald (kun for EU-lande)

- i henhold til det europæiske direktiv 2002/96/EF om

bortskaelse af elektriske og elektroniske produkter

og gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde, der

skåner miljøet mest muligt

erindrer dig om dette, når udskiftning er

• Batteriet kan forurene naturen og må ikke blandes med

udskiftning er nødvendig)

• Vi erklærer under almindeligt ansvar, at det

• Måles efter EN 60745 er lydtrykniveau af dette

værktøj <70 dB(A) (standard deviation: 3 dB) og

hvis et ladeapparat som er egnet til en bestemt type

kan komme inn i deler som beveger seg.30

• Bruk ikke laderen dersom ledning eller plugg er skadet;

ledning eller plugg bør straks skiftes ut på et autorisert

SKIL serviceverksted

• Bruk ikke batteriet når de er skadet; de må byttes ut

• Demontere ikke lader eller batteriet

medfølgende laderen)

- batteriet er ikke fullt oppladet på nye verktøy

skruen kan tree på skjulte strømledninger

eller den egne strømledningen (kontakt med

en spenningsførende ledning kan også sette

elektroverktøyets metalldeler under spenning og føre til

• Bruk ikke laderen når den er skadet; ta den med til et

inntil den ønskede dybde er nådd

- bor først et lite hull, når et stort hull er krevet

utskiftning er nødvendig

batteriet når nødvendig)
