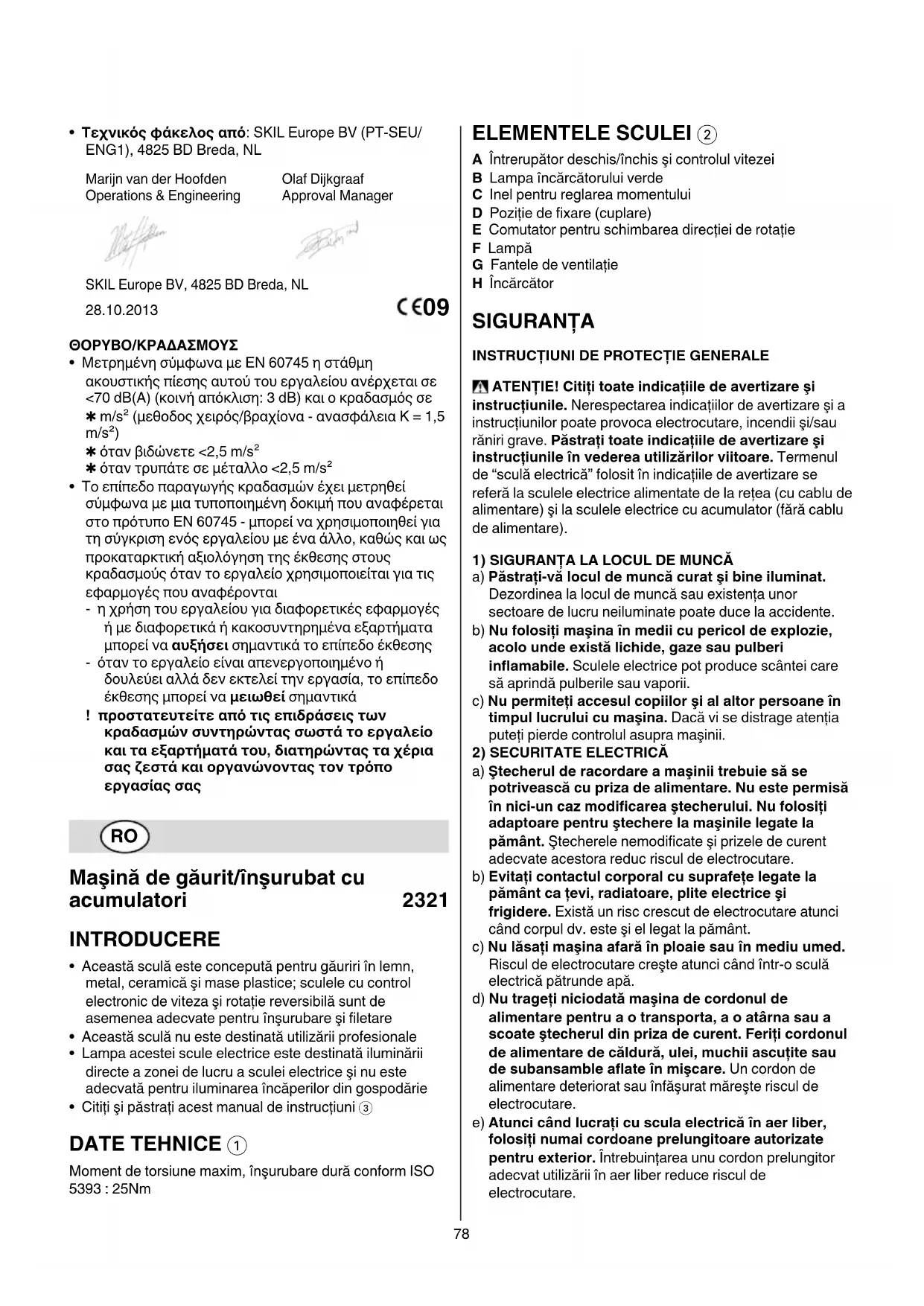

MANUAL DE UTILIZARE 2321 AB SKIL

Maşină de găurit/înşurubat cu

• Această sculă este concepută pentru găuriri în lemn,

metal, ceramică şi mase plastice; sculele cu control

electronic de viteza şi rotaţie reversibilă sunt de

asemenea adecvate pentru înşurubare şi filetare

• Această sculă nu este destinată utilizării profesionale

• Lampa acestei scule electrice este destinată iluminării

directe a zonei de lucru a sculei electrice şi nu este

adecvată pentru iluminarea încăperilor din gospodărie

• Citiţi şi păstraţi acest manual de instrucţiuni 3

Moment de torsiune maxim, înşurubare dură conform ISO

A Întrerupător deschis/închis şi controlul vitezei

B Lampa încărcătorului verde

C Inel pentru reglarea momentului

D Poziţie de fixare (cuplare)

E Comutator pentru schimbarea direcţiei de rotaţie

G Fantele de ventilaţie

SIGURANŢA INSTRUCŢIUNI DE PROTECŢIE GENERALE ATENŢIE! Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţi toate indicaţiile de avertizare şi

instrucţiunile în vederea utilizărilor viitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nu folosiţi maşina în medii cu pericol de explozie,

acolo unde există lichide, gaze sau pulberi

inflamabile. Sculele electrice pot produce scântei care

să aprindă pulberile sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor persoane în

timpul lucrului cu maşina. Dacă vi se distrage atenţia

puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se

potrivească cu priza de alimentare. Nu este permisă

în nici-un caz modificarea ştecherului. Nu folosiţi

adaptoare pentru ştechere la maşinile legate la

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, radiatoare, plite electrice şi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nu lăsaţi maşina afară în ploaie sau în mediu umed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nu trageţi niciodată maşina de cordonul de

alimentare pentru a o transporta, a o atârna sau a

scoate ştecherul din priza de curent. Feriţi cordonul

de alimentare de căldură, ulei, muchii ascuţite sau

de subansamble aflate în mişcare. Un cordon de

alimentare deteriorat sau înfăşurat măreşte riscul de

e) Atunci când lucraţi cu scula electrică în aer liber,

folosiţi numai cordoane prelungitoare autorizate

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de

f) Atunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător de

circuit cu împământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu scula electrică. Nu

folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub

influenţa drogurilor, alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţi echipament de protecţie personală şi

întotdeauna ochelari de protecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară. Înainte de

a introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de

a o transporta, asiguraţi vă că aceasta este oprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înainte de a pune maşina în funcţiune scoateţi afară

cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă

şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi

haine largi sau podoabe. Ţineţi părul,

îmbrăcămintea şi mănuşile departe de componente

aflate în mişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacă există posibilitatea montării de echipamente şi

instalaţii de aspirare şi colectare a prafului,

asiguraţi-vă că acestea sunt conectate şi folosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE ELECTRICE

a) Nu suprasolicitaţi maşina. Folosiţi scula electrică

destinată executării lucrării dumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specificat.

b) Nu folosiţi scula electrică dacă are întrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a

schimba accesorii sau de a pune maşina la o parte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) În caz de nefolosire păstraţi maşinile la loc

inaccesibil copiilor. Nu permiteţi persoanelor care

nu sunt familiarizate cu maşina sau care n-au citit

prezentele instrucţiuni, să folosească maşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-vă cu grijă maşina. Controlaţi dacă

componentele mobile funcţionează corect şi dacă

nu se blochează, dacă nu există piese defecte sau

deteriorate, care să afecteze funcţionarea maşinii.

Înainte de a repune în funcţiune maşina, duceţi-o la

un atelier de asistenţă service pentru repararea sau

înlocuirea pieselor deteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţi accesoriile bine ascuţite şi curate.

Accesoriile atent întreţinute, cu muchii tăietoare bine

ascuţite se blochează mai greu şi pot fi conduse mai

g) Folosiţi sculele electrice, accesoriile, dispozitivele

de lucru etc. conform prezentelor instrucţiuni. Ţineţi

seama de condiţiile de lucru şi de lucrarea care

trebuie executată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

5) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE ELECTRICE CU ACUMULATOR

a) Folosiţi pentru încărcarea acumulatorilor numai

încărcătoarele recomandate de producător. Dacă un

încărcător destinat unui anumit tip de acumulator este

folosit la încărcarea altor acumulatori există pericol de

b) Folosiţi la sculele electrice numai acumulatorii

prevăzuţi în acest scop. Întrebuinţarea altor

acumulatori decât cei specificaţi poate duce la răniri şi

pericol de incendii.

c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe

de birou, monede, chei, cuie, şuruburi sau alte

obiecte metalice mici, care pot produce o punte

metalică între contactele acumulatorului. Un

scurtcircuit între polii de contact ai acumulatorului poate

avea drept consecinţă arsuri sau incendii.

d) Ca urmare a folosirii necorespunzătoare, din

acumulator se poate scurge lichid. Evitaţi contactul

cu acesta. În caz de contact accidental, clătiţi cu

apă. Dacă lichidul vă intră în ochi, pe lângă măsurile

aminite consultaţi şi un medic. Lichidul care se scurge

din acumulator poate provoca iritarea pielii sau arsuri.

a) Permiteţi repararea maşinii dumneavoastră numai

de către un specialist calificat şi numai cu piese de

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNI DE SIGURANŢĂ PENTRU MAŞINA DE GĂURIT/ŞURUBELNIŢA CU ACUMULATORI

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Verificaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identificare a

• În cazul unor defecţiuni electrice sau mecanice, imediat

deconectaţi instrumentul sau scoateţi încărcătorul de la

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale80

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Sculă/încărcătorul nu este destinată utilizării de către

persoane (inclusiv copii) cu capacităţi reduse fizice,

senzoriale sau mentale, sau fără experienţă şi cunoştinţe,

cu excepţia cazului în care sunt supravegheaţi sau

instruiţi în privinţa folosirii sculei/încărcătorului de către o

persoană responsabilă pentru siguranţa lor

• Asiguraţi-vă că copii nu se joacă cu scula/încărcătorul

• Securizaţi piesa de lucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Apucaţi maşina numai de mânerele izolate atunci

când executaţi lucrări la care accesoriul ar putea

nimeri conductori ascunşi sau propriul cablu de

alimentare al maşinii (contactul cu un conductor sub

tensiune determină punerea sub tensiune a

componentelor metalice ale maşinii şi duce la

• Folosiţi detectoare adecvate pentru depistarea

conductelor şi conductorilor de alimentare sau

apelaţi în acest scop la întrerprinderea locală de

furnizare a utilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Nu prelucraţi materiale care conţin azbest (azbestul

este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care

conţine plumb, unele specii de lemn, minerale şi metale

poate fi periculos (contactul cu praful sau inhalarea

acestuia poate provoca reacţii alergice şi/sau afecţiuni

respiratorii operatorului sau persoanelor care stau în

apropiere); purtaţi o mască de praf şi lucraţi cu un

dispozitiv de extragere a prafului când poate fi

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţi o

mască de praf şi lucraţi cu un dispozitiv de

extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la

aspiraţia prafului în funcţie de materialele de lucru

• Asiguraţi-vă că comutator E 2 este în poziţia din mijloc

(poziţia de blocaj) înainte de a executa reglaje ale sculei

electrice sau de a înlocui accesoriile precum şi în cazul

de transport sau depozitare a sculei electrice

ÎNCĂRCAREA/BATERIILOR

• Încărcaţi bateriile numai cu ajutorul încărcătorului furnizat

împreună cu instrumentul

• Nu atingeţi firele de contact al încărcătorului

• Nu expuneţi la ploaie instrumentul/încărcătorul/bateria

• Nu încărcaţi bateria în locuri umede sau ude

• Păstraţi instrumentul/încărcătorul/bateria la temperaturi

cuprinse între 50°C şi 0°C

• Nu folosiţi încărcătorul dacă acesta deteriorat,

adresaţi-vă la una din Staţiile de Deservire SKIL –

reprezentantul oficial înregistrat – pentru verificările de

• Nu folosiţi încărcătorul dacă cablu sau fişa sînt

deteriorate, adresaţi-vă la una din Staţiile de Deservire

SKIL – reprezentantul oficial înregistrat – pentru

verificările de rigoare

• Nu folosiţi bateria dacă aceasta este avariată; ea trebuie

• Nu dezasamblaţi încărcătorul sau bateria

• Nu încercaţi să reîncarcaţi bateriile de unică folosinţă

utilizând încărcătorul

• Dacă nu veţi utiliza instrumentul o perioadă mai

îndelungată se recomandă să deconectaţi încărcătorul

de la sursa de energie

EXPLICAŢIA SIMBOLURILOR DE PE ÎNCĂRCĂTOR/

3 Citiţi manual de instrucţiuni înainte de utilizare

4 Folosiţi încărcătorul numai în interior

5 Izolaţie dublă (nu este necesar fir de împământare)

6 Bateriile vor exploda când sunt aruncate în foc, deci

nu ardeţi bateriile sub niciun motiv

7 Păstraţi instrumentul/încărcătorul/bateria la

temperaturi cuprinse între 50°C şi 0°C

8 Nu aruncaţi încărcătorul direct la pubelele de gunoi

9 Nu aruncaţi bateria direct la pubelele de gunoi

• Control de viteză pentru start încet !

• Încărcarea bateriei @

- conectaţi încărcătorul la sursa de alimentare conform

- lampa verde B se va aprinde indicând că încărcătorul

este gata de funcţionare @a

- introduceţi bateria în încărcător aşa cum se arată în

- lampa verde B va clipi indicînd că bateria se încarcă

- după aproximativ o 1 oră, bateria este complet

încărcată iar lampa verde B rămîne aprins @c

! scoateţi bateria din încărcător după încărcare,

acest lucru va mări termenul de funcţionare a

- dacă lampa verde B nu clipeşte după introducerea

bateriei, aceasta înseamnă că:

1) bateria este prea rece sau prea încinsă

(încărcătorul încarcă doar baterii a căror

temperatură este cuprinsă între 0°C şi 45°C)

2) bateria trebuie înlocuită

- bateria cu ioni de litiu poate fi încărcată în orice

moment (întreruperea procedurii de încărcare nu va

cauza deteriorarea bateriei)

- nu este obligatoriu ca bateria cu ioni de litiu să fie

descărcată înainte de încărcare (nu există “efectul de

memorare” de la bateriile cu nichel-cadmiu)

- în timpul încărcării, încărcătorul şi bateria pot să se

încălzească; aceast lucru este normal şi nu indică

apariţia vreunei probleme

- înainte de introducerea bateriei în încărcător,

asiguraţi-vă că suprafaţa exterioară a bateriei este

- nu scoateţi bateria din instrument în timpul funcţionării

- o perioadă de lucru semnificativ redusă după încărcare

indică faptul că bateria s-a uzat şi trebuie înlocuită

• Schimbarea direcţiei de rotaţie #

- dacă pârghia nu se aşa în poziţia corectă stânga/

dreapta, întrerupător A 2 nu va putea fi acţionat

! schimbaţi direcţia de rotaţie abia atunci când

aparatul este complet oprit

• Înlocuirea burghielor $

- introduceţi bitul mat adânc în mandrina

- utilizaţi capetele de şurubelniţă împreună cu un suport

! nu folosiţi biţi cu coadă deteriorată

! folosiţi numai biţi ascutite

• Reglajul cuplului (VariTorque) %

- ale ambreajului randamentul cuplurilor de torsiune va

spori în cazul în care inelul ambreajului C este sucit de

la poziţia 1 la 19, poziţia D va bloca ambreajul pentru a

permite găurirea unor porţiuni mai dificile

- în cazul în care aţi nimerit peste un şurub, încercaţi

pentru început poziţia 1 al VariTorque şi apăsaţi până

când veţi obţine adâncimea necesară

Lampa F se aprinde automat dacă se acţionează

• Protecţia bateriei

Opreşte automat aparatul atunci când

1) sarcina este prea mare

2) temperatura bateriei nu se încadrează în intervalul de

temperaturi de operare admisibile, cuprins între -10 şi

3) bateria cu ioni de litiu este aproape descărcată (pentru

protecţie împotriva descărcării complete)

! nu continuaţi să apăsaţi comutatorul pornit/oprit

după oprirea automată a maşinii; în caz contrar,

bateria poate fi deteriorată

• Mânuirea şi dirijarea sculei &

! în timp ce lucraţi, ţineţi întotdeauna scula de zonă

(zonele) de prindere colorate gri

- menţineţi fantele de ventilaţie G 2 neacoperite

- nu exercitaţi prea multă presiune asupra aparatului;

lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• Folosiţi biţi juste *

! folosiţi numai biţi ascutite

• La găurirea în metale feroase

când este necesară găurirea la un diametru mare,

efectuaţi întâi o găurire intermediară, la diametru mai mic

- ungeţi cu ulei din când în când burghiul

• Atunci când doriţi să suciţi un şurub la marginea, colţul,

capătul lemnului, se recomandă să faceţi o gaură cu

instrumentul de găurit pentru a evita crăparea lemnului

• Pentru o utilizare optimală a instrumentului este necesară

exercitarea unei presiuni constante asupra şurubului, în

special la schimbare

• În cazul înşurubării într-un lemn tare se recomandă

efectuarea în prealabil a unei găuri

• Găurire aşchiată în lemn (

• Găurire în ziduri fara praf )

• Găurire în plafoane fara praf ¡

• Găurire în tigle fara a aluneca ™

• A se vedea alte recomandări la www.skil.com

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi instrumentul şi încărcătorul curat

- curăţaţi cu alcool sau curăţător de contacte contactele

de încărcare al încărcătorului

! deconectaţi încărcătorul de la sursa de energie

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula/încărcătorul are totuşi o pană, repararea

acesteia se va face numai la un atelier de asistenţă

service autorizat pentru scule electrice SKIL

- trimiteţi scula sau încărcătorul în totalitatea lui cu

bonul de cumpărare la distribuitorul sau la centrul de

service SKIL cel mai apropiat (adrese şi diagrame de

service se găseasca la www.skil.com)

- în cazul unui încărcător defect, trimiteţi atât

încărcătorul, cât şi bateria la distribuitorul sau la

centrul de service SKIL MEDIUL

• Nu aruncaţi sculele electrice, accesoriile sau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2002/96/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul 8 vă va reaminti acest lucru

• Bateriile trebuie păstrate separat în mediul natural şi nu

trebuie considerate deşeuri domestice normale (simbolul

9 vă va reaminti acest lucru)

! înainte aruncare protejaţi terminalele bateriei cu

lentă protectoare pentru a preîntâmpina

DECLARAŢIE DE CONFORMITATE

• Declarăm pe proprie răspundere că produsul descris la

paragraful “Date tehnice” este în conformitate cu

următoarele standarde şi documente normative: EN

60335, EN 61000, EN 60745, EN 55014 conform

• Documentaţie tehnică la: SKIL Europe BV (PT-SEU/

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de <70

dB(A) (abaterea standard: 3 dB) iar nivelul vibraţiilor

✱ m/s² (metoda mînă-braţ; incertitudine K = 1,5 m/s²)

✱ când înşurubăriţi <2,5 m/s²

✱ când găuriţi în metal <2,5 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

! protejaţi-vă împotriva efectelor vibraţiilor prin

întreţinerea sculei şi a accesoriilor sale, păstrând

mâinile calde şi organizând procesele de lucru
