MODE D'EMPLOI 2321 AB SKIL

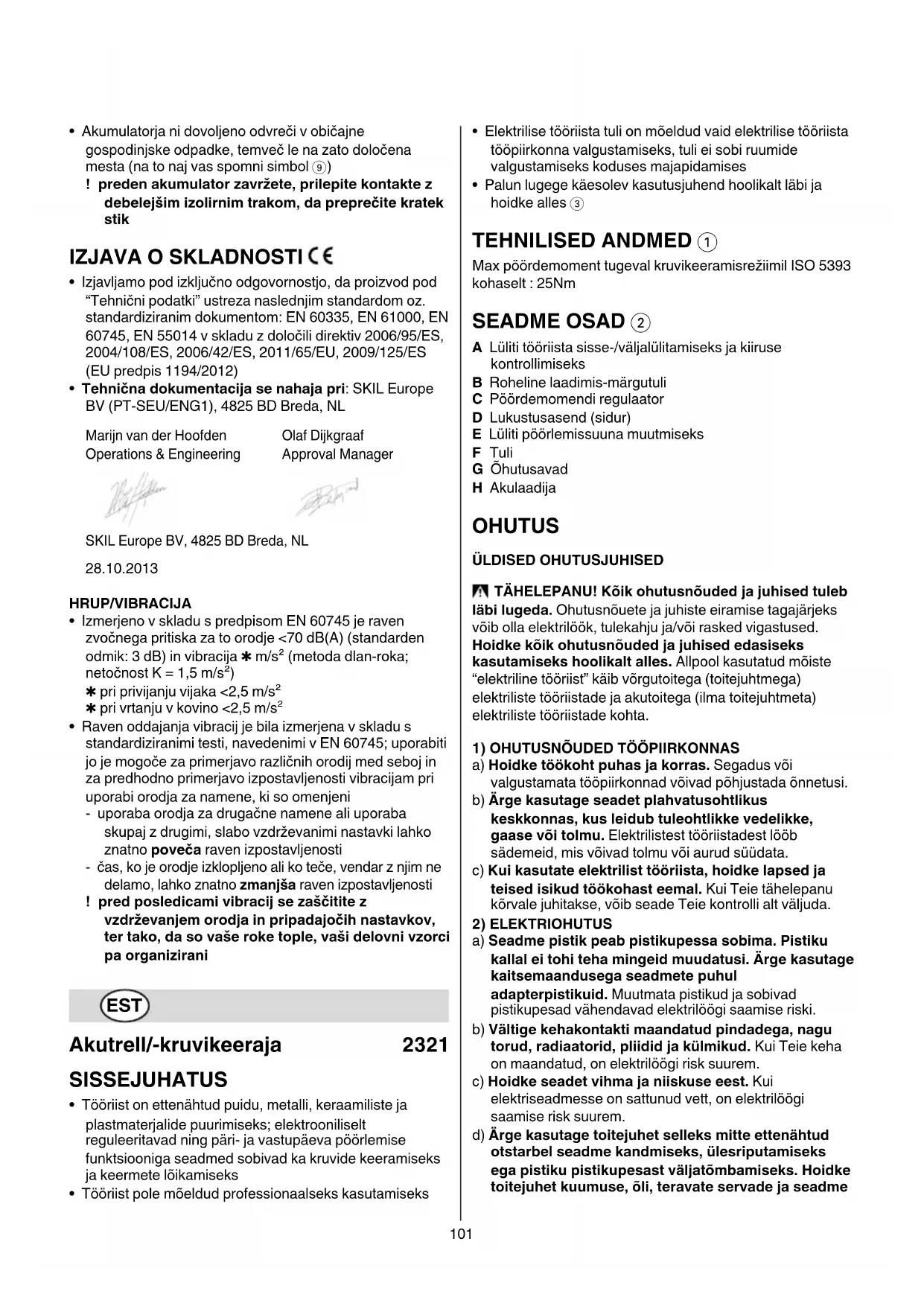

• Tööriist on ettenähtud puidu, metalli, keraamiliste ja

plastmaterjalide puurimiseks; elektrooniliselt

reguleeritavad ning päri- ja vastupäeva pöörlemise

funktsiooniga seadmed sobivad ka kruvide keeramiseks

ja keermete lõikamiseks

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Elektrilise tööriista tuli on mõeldud vaid elektrilise tööriista

tööpiirkonna valgustamiseks, tuli ei sobi ruumide

valgustamiseks koduses majapidamises

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja

A Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse

B Roheline laadimis-märgutuli

C Pöördemomendi regulaator

D Lukustusasend (sidur)

E Lüliti pöörlemissuuna muutmiseks

ÜLDISED OHUTUSJUHISED TÄHELEPANU! Kõik ohutusnõuded ja juhised tuleb

läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles. Allpool kasutatud mõiste

“elektriline tööriist” käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke,

gaase või tolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pistiku

kallal ei tohi teha mingeid muudatusi. Ärge kasutage

kaitsemaandusega seadmete puhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud

otstarbel seadme kandmiseks, ülesriputamiseks

ega pistiku pistikupesast väljatõmbamiseks. Hoidke

toitejuhet kuumuse, õli, teravate servade ja seadme102

liikuvate osade eest. Kahjustatud või keerduläinud

toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas õhus,

kasutage ainult selliseid pikendusjuhtmeid, mida on

lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage maandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning

toimige elektrilise tööriistaga töötades mõistlikult.

Ärge kasutage seadet, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge,

et elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

d) Enne seadme sisselülitamist eemaldage selle

küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja

hoidke kogu aeg tasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid

ega ehteid. Hoidke juuksed, rõivad ja kindad

seadme liikuvatest osadest eemal. Lotendavad riided,

ehted või pikad juuksed võivad sattuda seadme liikuvate

g) Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid/seadmeid, veenduge, et

need oleksid seadmega ühendatud ja et neid

kasutataks õigesti. Tolmueemaldusseadise kasutamine

vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist tööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on

rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse

ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või

eemaldage seadmest aku enne seadme

reguleerimist, tarvikute vahetamist ja seadme

ärapanekut. See ettevaatusabinõu väldib seadme

tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatult. Ärge laske seadet kasutada isikutel,

kes seda ei tunne või pole siintoodud juhiseid

lugenud. Kogenematute kasutajate käes kujutavad

elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme

liikuvad osad funktsioneerivad korralikult ja ei kiildu

kinni, ning ega mõned osad ei ole katki või sel

määral kahjustatud, et võiksid mõjutada seadme

töökindlust. Laske kahjustatud osad enne seadme

kasutamist parandada. Paljude õnnetuste põhjuseks

on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele. Arvestage

seejuures töötingimuste ja teostatava töö

iseloomuga. Elektriliste tööriistade kasutamine mitte

ettenähtud otstarbel võib põhjustada ohtlikke olukordi.

5) AKUTÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Laadige akusid ainult tootja poolt soovitatud

akulaadijatega. Akulaadija, mis sobib teatud tüüpi

akudele, muutub tuleohtlikuks, kui seda kasutatakse

b) Kasutage elektrilistes tööriistades ainult selleks

ettenähtud akusid. Teiste akude kasutamine võib

põhjustada vigastusi ja tulekahjuohtu.

c) Hoidke kasutusel mitteolevad akud eemal

kirjaklambritest, müntidest, võtmetest, naeltest,

kruvidest või teistest väikestest metallesemetest,

mis võivad kontaktid omavahel ühendada.

Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla

põletused või tulekahju.

d) Väärkasutuse korral võib akuvedelik välja voolata.

Vältige sellega kokkupuudet. Juhusliku kokkupuute

korral loputage kahjustatud kohta veega. Kui

vedelik satub silma, pöörduge lisaks arsti poole.

Väljavoolav akuvedelik võib põhjustada nahaärritusi või

a) Laske seadet parandada ainult kvalifitseeritud

spetsialistidel ja ainult originaalvaruosadega. Nii

tagate seadme püsimise turvalisena.

OHUTUSJUHISED AKUTRELL-KRUVIKEERAJA KOHTA

• Vältige töödeldavas esemes olevatest kruvidest, naeltest

vms põhjustatud kahjustusi; eemaldage need enne töö

• Kontrollige alati, kas võrgupinge ühtib laadija andesildil

• Kui seade töötab ebaharilikult või teeb kummalist müra,

lülitage see viivitamatult välja või tõmmake laadija pistik

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on

vähemalt sama suur nagu maksimaalsed

• Seade/laadija ei ole mõeldud kasutamiseks isikutele (sh

lastele), kellel on puudulikud füüsilised, sensoorsed või

vaimsed võimed või kellel puudub kogemus ja

teadmised, välja arvatud juhul, kuid nad töötavad nende

ohutuse eest vastutava isiku järelvalve või juhendamise

• Kindlustage, et lapsed ei mängiks seadmega/laadijaga

• Fikseerige toorik (fiksaatoriga kinnitatud või

kruustangide vahele pandud toorik püsib kindlamini

paigal kui lihtsalt käega hoides)

• Kui on oht, et tarvik võib puutuda kokku varjatud

elektrijuhtme või seadme enda toitejuhtmega, tuleb

elektrilist tööriista hoida ainult isoleeritud

käepidemetest (kokkupuude pinge all oleva juhtmega

võib tekitada pinge seadme metallosades ja põhjustada

• Varjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-,

gaasi- või vee-ettevõtte poole (kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht;

gaasitorustiku vigastamisel plahvatusoht; veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht)

• Asbestisisaldava materjali töötlemine on keelatud

(asbest võib tekitada vähki)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja

metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine võib

seadme kasutajal või läheduses viibivatel inimestel

põhjustada allergilisi reaktsioone ja/või hingamisteede

haigusi); kandke tolmumaski ja vajaduse korral

töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandke tolmumaski ja vajaduse korral töötage

külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• Enne seadistustööde tegemist seadme kallal ning

tarvikute vahetust, samuti enne seadme transportimist ja

hoiustamist veenduge, et lüliti E 2 oleks keskasendis

(lukustatud asendis)

• Laadige akut ainult kaasasoleva akulaadijaga

• Ärge puudutage akulaadija kontakte

• Ärge jätke tööriista/laadijat/akut vihma kätte

• Ärge laadige akut niiskes keskkonnas

• Hoidke tööriista/laadijat/akut toatemperatuuril vahemikus

• Ärge kasutage kahjustatud laadijaid; toimetage seade

kontrollimiseks SKILI ametlikku lepingulisse töökotta

• Lõpetage laadija kasutamine, kui selle toitejuhe või pistik

on kahjustatud; laske toitejuhe või pistik kohe SKILI

ametlikus lepingulises töökojas välja vahetada

• Ärge kasutage kahjustatud akusid, vaid vahetage need

• Ärge kunagi monteerige laadijat või akut lahti

• Ärge püüdke laadida laadijaga mittelaetavaid patareisid

• Kui Te tööriista pikemat aega ei kasuta, on soovitav

tõmmata laadija pistik pistikupesast välja

LAADIJAL/AKUL OLEVATE SÜMBOLITE SELGITUS

3 Enne kasutamist tutvuge kasutusjuhendiga

4 Kasutage laadijat ainult sisetingimustes

5 Topeltisolatsioon (maandusjuhe pole vajalik)

6 Tulle visatud akud plahvatavad, seepärast ei tohi

akut mingil põhjusel põletada

7 Hoidke tööriista/laadijat/akut toatemperatuuril

vahemikus 0° kuni 50°C

8 Ärge visake kasutuskõlbmatuks muutunud laadijat

ära koos olmejäätmetega

9 Ärge visake kasutuskõlbmatuks muutunud akut ära

• Pöörete arvu reguleerimine sujuvaks käivituseks !

- ühendage vastavalt joonisele laadija vooluvõrku

süttib roheline tuli B näidates, et laadija on töövalmis @a

- torgake aku laadijasse joonisel kujutatud viisil @b

- roheline tuli B vilgub, mis annab märku

laadimisprotsessist @b

- umbes 1 tunni pärast on aku täis laetud ja roheline tuli

B jääb pidevalt põlema @c

! pärast laadimisprotsessi lõppu on soovitav aku

laadijast ära võtta, see pikendab aku eluiga

- kui olete asetanud aku laadijasse, kuid roheline tuli B

ei vilgu, võib see tähendada, et:

1) aku on liiga külm või liiga soe (laadimine on võimalik

ainult aku temperatuurivahemikus 0° kuni 45°)

2) aku tuleks vahetada

- liitium-ioon-akut võib igal ajal laadida (laadimise

katkestamine ei kahjusta akut)

- liitium-ioon aku ei pea enne laadimist täielikult tühi

olema (puudub nikkel-kaadmiumakudele omane

- laadimise käigus võivad laadija ja aku soojeneda; see

on normaalne ega tähenda, et tegemist on rikkega

- enne aku asetamist laadijasse veenduge, et aku

välispind oleks puhas ja kuiv

- akut ei tohi eemaldada töötavalt tööriistalt

- märgatavalt lühem tööaeg pärast laadimist näitab, et

aku on vana ja tuleks välja vahetada

• Pöörlemissuuna ümberlülitamine #

- kui lüliti ei ole korralikult fikseerunud vasakus/paremas

asendis, ei ole võimalik töölülitile A 2 vajutada

! pöörlemissuunda tohib muuta üksnes siis, kui

seade on täielikult seiskunud

• Puuriterade vahetamine $

- lükake otsak võimalikult sügavale padrunisse

- kasutage puuripeasid alati koos hoidikuga

! ärge kasutage kahjustatud varrega otsakuid

! kasutage üksnes teravaid otsakuid

• Pöördemomendi kontroll (VariTorque) %

- pöördemomendi suurendamiseks pöörake

sidurirõngast C asendist 1 asendisse 19; asendis D

sidur blokeerub, võimaldades teostada raskeid

puurimis- ja kruvikeeramistöid

- kruvi sissekeeramist alustage VariTorque asendis 1 ja

suurendage siis tasapisi pöördemomenti, kuni

soovitud sügavus on saavutatud104

Tuli F süttib lülitile A 2 vajutamisel automaatselt

Lülitab seadme automaatselt välja, kui

1) koormus on liiga suur

2) aku temperatuur ei ole lubatud töötemperatuuri

vahemiku -10 kuni +60°C piires

3) liitium-ioonaku on peaaegu tühi (et kaitsta ülemäärase

! ärge vajutage enam lülitile (sisse/välja), kui

tööriist on end automaatselt välja lülitanud, sest

see võib akut kahjustada

• Tööriista hoidmine ja juhtimine &

! töötamise ajal hoidke tööriista kinni korpuse ja

käepideme halli värvi osadest

- hoidke õhutusavad G 2 kinnikatmata

- ärge suruge tööriistale liigselt; laske sellel enda heaks

• Kasutage sobivaid otsakuid *

! kasutage üksnes teravaid otsakuid

• Metalli puurimisel

- kui vajate suuremat auku, puurige algul ette väike auk

- määrige otsakuid aeg-ajalt õliga

• Kruvi keeramisel puidu otsapiirkonda on soovitav auk

ette puurida, et vältida puidu lõhenemist

• Tööriista optimaalseks kasutamiseks on vajalik pidev

surve kruvile, eriti kruvi väljakeeramisel

• Kruvi keeramisel kõvasse puitu on soovitav auk ette

• Puidu puurimine puitu kahjustamata (

• Müüritise puurimine tolmu tekitamata )

• Lagede puurimine tolmu tekitamata ¡

• Keraamiliste plaatide puurimine, ilma et puur libiseks ™

• Rohkem nõuandeid leiate aadressil www.skil.com

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke tööriist ja laadija puhtad

- puhastage laadija kontaktid alkoholi või

kontaktipuhastusvahendiga

! enne laadija puhastamist tõmmake selle pistik

• Tööriist/laadijat on hoolikalt valmistatud ja testitud; kui

tööriist/laadijat sellest hoolimata rikki läheb, tuleb see

lasta parandada SKILi elektriliste käsitööriistade volitatud

- saatke tööriist või laadija koos ostukviitungiga tarnijale

või lähimasse SKILI lepingulisse töökotta (aadressid ja

tööriista varuosade joonise leiate aadressilt www.skil.

- defektse laadija korral tooge nii laadija kui ka aku

edasimüüjale tagasi või võtke ühendust SKILi

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi

tööriistu, lisatarvikuid ja pakendeid ära koos

olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete

kohta ning direktiivi nõuete kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud elektrilised

tööriistad koguda eraldi ja keskkonnasäästlikult

korduvkasutada või ringlusse võtta

- seda meenutab Teile sümbol 8

• Aku tuleb eeskirjadekohaselt kahjutustada, see ei tohi

sattuda olmeprügi hulka (seda meenutab Teile sümbol 9)

! enne aku kahjutustamist katke selle otsad

kaitseks tugeva teibiga, et vältida lühisahela teket

VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et punktis “Tehnilised

andmed” kirjeldatud toode vastab järgmistele

standarditele või normdokumentidele: EN 60335, EN

61000, EN 60745, EN 55014 vastavalt direktiivide

2006/95/EÜ, 2004/108/EÜ, 2006/42/EÜ, 2011/65/EL,

2009/125/EÜ (EL regulatsioon 1194/2012) nõuetele

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk <70 dB(A)

(standardkõrvalekalle: 3 dB) ja vibratsioon ✱ m/s²

(käe-randme-meetod; mõõtemääramatus K = 1,5 m/s²)

✱ kruvi keeramisel <2,5 m/s²

✱ metalli puurimisel <2,5 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või teiste/

halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! enda kaitsmiseks vibratsiooni eest hooldage

tööriista ja selle tarvikuid korralikult, hoidke oma

käed soojad ja tagage sujuv töökorraldus105
