GEBRUIKSAANWIJZING 2321 AB SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd voor het boren in hout, metaal,

keramiek en kunststof; machines met elektronische

toerentalregeling en rechts-/linksdraaien zijn ook geschikt

voor het in- en uitdraaien van schroeven en het snijden

• Deze machine is niet bedoeld voor professioneel gebruik

• Het licht van dit elektrische gereedschap is bestemd om

het directe werkbereik van het elektrische gereedschap

te verlichten en is niet geschikt voor ruimteverlichting in

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE GEGEVENS 1

Max. draaimoment bij harde schroefverbinding volgens ISO

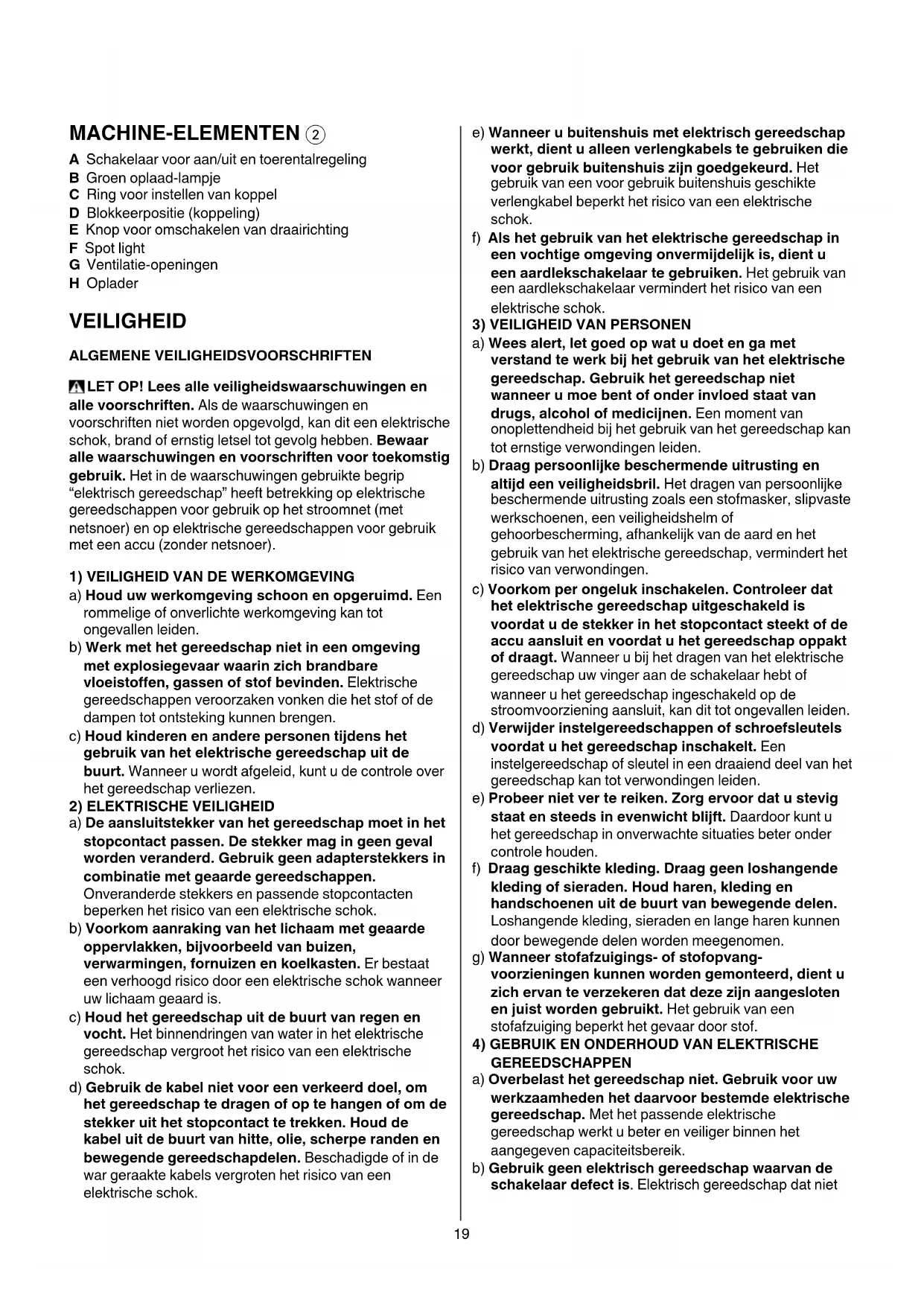

A Schakelaar voor aan/uit en toerentalregeling

B Groen oplaad-lampje

C Ring voor instellen van koppel

D Blokkeerpositie (koppeling)

E Knop voor omschakelen van draairichting

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben. Bewaar

alle waarschuwingen en voorschriften voor toekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

“elektrisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een

rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het

gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u

een aardlekschakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereedschap oppakt

of draagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet20

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed. Laat

beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN

a) Laad accu’s alleen op in opladers die door de

fabrikant worden geadviseerd. Voor een oplader die

voor een bepaald type accu geschikt is, bestaat

brandgevaar wanneer deze met andere accu’s wordt

b) Gebruik alleen de daarvoor bedoelde accu’s in de

elektrische gereedschappen. Het gebruik van andere

accu’s kan tot verwondingen en brandgevaar leiden.

c) Voorkom aanraking van de niet-gebruikte accu met

paperclips, munten, sleutels, spijkers, schroeven en

andere kleine metalen voorwerpen die overbrugging

van de contacten kunnen veroorzaken. Kortsluiting

tussen de accucontacten kan brandwonden of brand tot

d) Bij verkeerd gebruik kan vloeistof uit de accu

lekken. Voorkom contact. Spoel bij onvoorzien

contact met water af. Wanneer de vloeistof in de

ogen komt, dient u bovendien een arts te

raadplegen. Gelekte accuvloeistof kan tot huidirritaties

en verbrandingen leiden.

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE BOOR-/SCHROEFMACHINES

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Controleer altijd of het voltage, dat vermeld staat op het

typeplaatje van de oplader, overeenkomt met de

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen of de oplader uit het

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• De machine/oplader is niet bedoeld voor gebruik door

personen (waaronder begrepen kinderen) met fysieke,

zintuiglijke of mentale beperkingen, of een gebrek aan

ervaring en kennis, tenzij zij onder toezicht staan of

instructies hebben ontvangen ten aanzien van het

gebruik van de machine/oplader door een persoon, die

verantwoordelijk is voor hun veiligheid

• Zorg ervoor dat kinderen de machine/oplader niet als

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast dan

wanneer het met de hand wordt vastgehouden)

• Houd het elektrische gereedschap alleen vast aan

de geïsoleerde greepvlakken als u werkzaamheden

uitvoert waarbij het inzetgereedschap verborgen

stroomleidingen of de eigen netkabel kan raken

(contact met een onder spanning staande leiding zet ook

de metalen delen van het elektrische gereedschap onder

spanning en leidt tot een elektrische schok)

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te

sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken), met

name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht21

• Zorg ervoor, dat knop E 2 in de midden- (blokkeer-)

positie staat, vóórdat u de machine instelt of accessoires

verwisselt, en ook wanneer u de machine draagt of

• Laad de batterij alleen met de bijgeleverde oplader op

• Raak de contacten in de oplader niet aan

• Stel machine/oplader/batterij niet bloot aan regen

• Laad de batterij niet op in een vochtige of natte omgeving

• Bewaar de machine/oplader/batterij op een plaats, waar

de temperatuur niet hoger dan 50°C kan worden of onder

• Gebruik de oplader niet wanneer deze beschadigd is;

breng deze naar één van de ocieel aangestelde SKIL Service Stations voor een veiligheidstest

• Gebruik de oplader niet, wanneer snoer of stekker

beschadigd is; laat snoer of stekker onmiddellijk bij één

van de ocieel aangestelde SKIL Service Stations

• Gebruik de batterij niet, wanneer deze beschadigd is;

vervang deze onmiddellijk

• Haal de oplader of de batterij niet uit elkaar

• Niet proberen om niet-oplaadbare batterijen met de

• Als u denkt uw machine gedurende lange tijd niet te

gebruiken, kunt u het best de oplader uit het stopcontact

UITLEG VAN SYMBOLEN OP OPLAADAPPARAAT/

3 Lees de gebruiksaanwijzing vóór gebruik

4 Gebruik de oplader alleen binnenshuis

5 Dubbele isolatie (geen aarddraad nodig)

6 Accu's exploderen als zij in vuur worden gegooid,

dus verbrand de accu in geen geval

7 Bewaar de machine/oplader/batterij op een plaats,

waar de temperatuur niet hoger dan 50°C kan

8 Geef de oplader niet met het huisvuil mee

9 Geef de batterij niet met het huisvuil mee

• Toerentalregeling voor langzaam starten !

• Opladen batterij @

- sluit de oplader zoals afgebeeld op het stroomnet aan

- het groene lampje B licht op om aan te geven, dat de

oplader klaar is voor gebruik @a

- steek de batterij in de oplader zoals weergegeven @b

- het groene lampje B gaat knipperen, wat aangeeft dat

de batterij opgeladen wordt @b

- na ongeveer 1 uur is de batterij volledig geladen en

gaat het groene lampje B, na het knipperen, continu

! haal de batterij na het opladen uit de oplader; de

batterij gaat dan langer mee

- als het groene lampje B niet knippert nadat een batterij

is geplaatst, kan het zijn dat:

1) dat de batterij te koud of te warm is (de oplader

laadt batterijen alleen op, wanneer hun temperatuur

tussen 0° en 45° ligt)

2) dat de batterij vervangen dient te worden

- de lithium-ion accu kan op ieder moment worden

opgeladen (onderbreken van de laadprocedure leidt

niet tot schade aan de accu)

- de lithium-ionbatterij hoeft niet leeg te zijn voordat u

deze kunt opladen (er is geen sprake van een

geheugeneect zoals bij nikkel-cadmiumbatterijen)

- tijdens het laden kunnen de oplader en de batterij

warm aanvoelen; dit is normaal en geen indicatie voor

- zorg ervoor, dat de buitenkant van de batterij schoon

en droog is, voordat u deze in de oplader steekt

- haal de batterij niet uit de machine, wanneer deze in

- een aanzienlijk kortere werkperiode na het opladen

duidt erop, dat de batterij is versleten en moet worden

• Omschakelen van draairichting #

- als de omkeerschakelaar niet in de uiterste stand op

links/rechts staat, kan schakelaar A 2 niet ingedrukt

! schakel de draairichting alleen om als de

machine volledig stilstaat

• Verwisselen van boorbitjes $

- plaats bit zo diep mogelijk in de boorkop

- gebruik schroefbitjes in combinatie met een bithouder

! gebruik geen bits met een beschadigde schacht

! gebruik uitsluitend scherpe bits

• Instelbaar koppel (VariTorque) %

- het afgegeven koppel zal toenemen als koppelingsring

C wordt versteld van positie 1 naar positie 19; in

positie D is de koppeling geblokkeerd, hetgeen zware

schroef- en boorwerkzaamheden mogelijk maakt

- voor het indraaien van schroeven met VariTorque

positie 1 beginnen en het koppel verhogen, totdat de

gewenste diepte is bereikt

Spot light F gaat automatisch aan als schakelaar A 2

• Batterijbescherming

Schakelt het apparaat automatisch uit wanneer

1) de belasting te hoog is

2) de batterijtemperatuur ligt niet binnen het toegestane

bedrijfstemperatuurbereik van -10 tot +60°C

3) de lithium-ionbatterij bijna leeg is (ter bescherming

tegen diepe ontlading)

! blijf niet op de aan/uit-schakelaar drukken nadat

de machine automatisch is uitgeschakeld; de

accu kan beschadigd worden

• Vasthouden en leiden van de machine &

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

- houd ventilatie-openingen G 2 onbedekt

- oefen niet te veel druk uit; laat de machine het werk

• Gebruik de juiste bits *

! gebruik uitsluitend scherpe bits

• Bij het boren van harde metalen

- een kleiner gat voorboren, wanneer een groot gat

- vet de boorpunt af en toe met olie in22

• Altijd een gat voorboren bij het schroeven in/vlakbij de

kopse- of zijkant van hout

• Voor een optimaal gebruik van uw machine is het nodig

stevig op de schroef te drukken, met name bij uitdraaien

• Voor het indraaien van schroeven in hard hout dient een

gat voorgeboord te worden

• Splintervrij boren in hout (

• Stofvrij boren in muren )

• Stofvrij boren in plafonds ¡

• Boren in tegels zonder uitglijden ™

• Voor meer tips zie www.skil.com

• Deze machine is niet bedoeld voor professioneel gebruik

- maak de laadcontactpunten van de oplader schoon met

! haal de oplader uit het stopcontact voordat u

• Mocht de machine/oplader ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient de

reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine of de oplader ongedemonteerd,

samen met het aankoopbewijs, naar het verkoopadres

of het dichtstbijzijnde SKIL service-station (de

adressen evenals de onderdelentekening van de

machine vindt u op www.skil.com)

- als de oplader defect is, zowel de oplader als de

accu naar het verkoopadres of het SKIL service-

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2002/96/EG inzake oude

electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden te

worden ingezameld en te worden afgevoerd naar een

recycle-bedrijf, dat voldoet aan de geldende

- symbool 8 zal u in het afdankstadium hieraan

• De batterij moet uit het milieu gehouden worden en mag

daarom niet in het vuilnis terecht komen (symbool 9 zal

u in het afdankstadium hieraan herinneren)

! bescherm de batterij-contacten met stevig

plakband voordat ze afgedankt worden, om

kortsluiting te voorkomen

CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder

“Technische gegevens” beschreven product voldoet aan

de volgende normen of normatieve documenten: EN

60335, EN 61000, EN 60745, EN 55014, overeenkomstig

de bepalingen van de richtlijnen 2006/95/EG, 2004/108/

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine <70 dB(A)

(standaard deviatie: 3 dB) en de vibratie ✱ m/s²

(hand-arm methode; onzekerheid K = 1,5 m/s²)

✱ bij het schroevendraaien <2,5 m/s²

✱ bij het boren in metaal <2,5 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren
