MANUAL DE UTILIZADOR LBT-515 LENCO

Prato giratório audiófilo

LBT-515

Acercadestedocumento

Este documento é o manual de utilização do produto e contém toda a informação necessária para a sua utilização correta, eficaz e segura.

Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este documento para referência futura.

Símbolos utilizados

▲TENÇÃO!	Palavra de sinal utilizada para indicar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.
▲GUIDADO!	Palavra de sinal utilizada para indicar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.
AVISO	Palavra de sinal utilizada para referir práticas não relacionadas com ferimentos.
i	Indica informação importante que não está diretamente relacionada com a segurança.

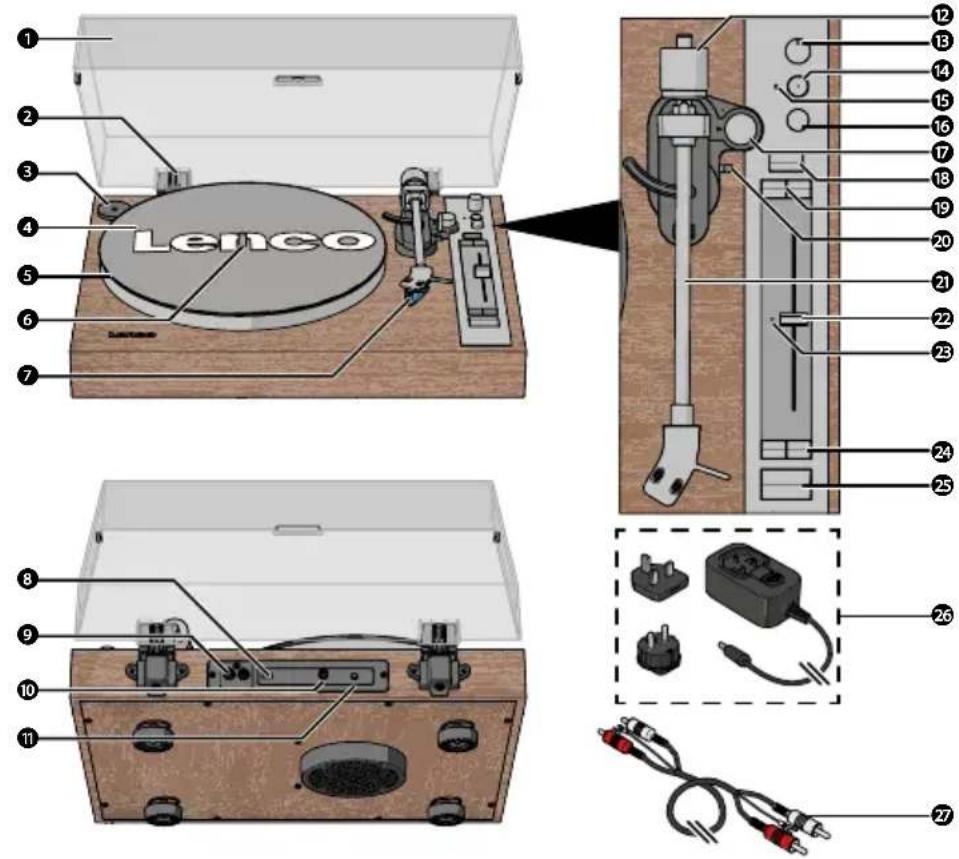

Descriçãoodoproduto

1 2 3 4 5 6 7 Lenco 12 13 14 15 16 17 18 19 20 21 22 23 24 25 8 9 10 11 26 27

① Tampa de proteção contra o pó
②DobradiçadaTampa
3Adaptadorde45RPM
4 Tapeteparapratogiratório
5Pratodogira-discos
6Eixodopratogiratório
⑦Cartucho
8Interruptordopré-amplificador
9SaídaRCA
10Terminaldeterra
11Entradadealimentação
12 Contrapeso
13MarcadordevolumeBluetooth
14BotãoPAIRBluetooth
15 IndicadorLEDBluetooth
16Botãodealimentação
17 Mostradorantiderrapante
18Botãodebloqueiodoquartzo
19 Botõesdegamade velocidades (10%, 20%)
20Alavancadetaco
21Braçodeleitura
22 Deslizadordeinclinação
23IndicadorLEDdequartzo
24Botõesdevelocidade(33,45 rpm)
25Botãolniciar/Parar

26 Adaptadordealimentação (com ficha da UE e do Reino Unido)
27 CaboRCA

Especificações

Especificações Valor / Descrição
LBT-515
Produto Prato giratório audiófilo
Motor de acionamento Servo motor DC
Definições de velocidade 33, 45 RPM
Consumo de energia em espera 0,3W
VersãoBluetooth®5,3
Gama de frequências Bluetooth® 2402 - 2480 MHz
Distância de funcionamento do Bluetooth	10m
Potência máxima de transmissão < 6 dBm
Entrada do adaptador de alimentação	AC 100 - 240 V ~50/60 Hz 0,4 A
Saída do adaptador de alimentação DC 12 V - 0,6 A, 7,2 W
Consumo de energia 5W
Dimensões (c × l × a) 452 × 377 × 139 mm
Peso	5,4kg
Condições de funcionamento	0 - 40°C
Ortofon 2M Blue
Tensão de saída	5,5 mV em 1 kHz, 5 cm/seg
Equilíbrio dos canais	1,5 dB em 1 kHz
Separação de canais	25 dB a 1 kHz, 15 dB a 15 kHz
Gama de frequências	20 Hz - 25.000 Hz (-3 dB)
Resposta de frequência	20 Hz - 20.000 Hz (+2/-1 dB)
Capacidade de rastreio	80 μm em 315 Hz (força de rastreio recomendada)
Conformidade dinâmica (Lateral)	20μm/mN
Tipo de agulha Elípticanua
Raio da ponta da agulha	r/R 8/18 μm
Força de rastreio recomendada	1,8 g (18 mN)
Gama de forças de rastreio	1,6 - 2 g (16 - 20 mN)
Ângulo de rastreio	20°
Impedância interna (resistência DC)	1,3 kΩ
Indutânciainterna	700mH
Resistência de carga recomendada	47 kΩ
Capacitância de carga recomendada	150 - 300 pF
Peso do cartucho	7,2g
Compatibilidade com a agulha	Intercambiável com 2M Red e 2M Silver

As especificações técnicas para o cartucho Ortofon 2M Blue foram obtidas na página oficial do produto Ortofon:
https://ortofon.com/products/2m-blue?utm source#specifications

Utilização prevista

Este produto destina-se a ser um prato giratório totalmente manual com um cartucho Ortofon 2M Blue, saída RCA e funcionalidade Bluetooth®.

Este produto destina-se apenas a utilização interior.

Utilize este produto apenas como descrito neste manual do utilizador.

Este produto não se destina a utilização comercial.

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, a menos que tenham recebido supervisão ou instruções relativas à utilização do dispositivo por uma pessoa responsável pela sua segurança, relativamente à utilização do dispositivo.

Instruções de segurança

Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este documento para referência futura.

ATENÇÃO!

Perigo de asfixia:

- Não deixar as crianças brincarem com o material de embalagem. Os materiais de embalagem podem provocar asfixia e sufocação. Manter sempre o material de embalagem fora do alcance das crianças.

Riscoelétrico:

• Não exponha o produto a água, chuva, humidade ou humidade elevada.
• Não utilizar o produto em ambientes húmidos, como a casa de banho ou a cozinha.
• Nunca introduzir qualquer objeto na abertura de ventilação do produto. O produto contém componentes eléctricos.
• Utilize apenas o adaptador de corrente fornecido.
• Mantenha o produto afastado de animais de estimação e outros animais. Os animais podem morder o cabo de alimentação e sofrer choques eléctricos.
• Não abra o produto, este não contém peças reparáveis pelo utilizador.
• A manutenção deste produto só pode ser efectuada por um técnico qualificado.

Perigo de incêndio:

• Não utilize o produto caso uma peça esteja danificada ou defeituosa. Substitua sempre de imediato um produto danificado ou defeituoso.
• Em caso de problema, desligue o produto da fonte de alimentação bem como outros equipamentos.
• Não tapar as aberturas de ventilação. Deixar sempre um espaço mínimo de 5 cm à volta do produto.
• Não colocar o produto em cima de outro equipamento elétrico.
• Nunca utilizar o produto com um Cabo de alimentação ou Adaptador de corrente danificado.

AUIDADO!

Risco de perda de audição:

- A exposição prolongada a volumes sonoros elevados pode causar perda auditiva.

AVISO

Risco de danos para o produto:

• Manter o produto afastado de fontes de calor, tais como radiadores, aquecedores, fogões e chamas abertas.
• Manter o produto afastado de objectos magnéticos fortes.
• Mantenha sempre o cabo de alimentação e o produto afastado de locais de passagem habitual.
• Não desligue o produto da tomada puxando o cabo. Segure sempre pelo conetor e puxe.
• Evitar descargas electrostáticas ao pegar no produto. A descarga eletrostática pode perturbar o funcionamento normal do produto.
• Utilizar o produto apenas em climas moderados. Evitar ambientes extremamente frios ou quentes. A temperatura de funcionamento recomendada situa-se entre 0°C e 35°C.
• Utilizar apenas acessórios fornecidos pelo fabricante.
• Desligue o produto da tomada elétrica durante trovoadas ou antes de períodos prolongados de desativação.
• Utilize o produto apenas conforme descrito neste documento.
• Não deixe cair o produto e evite impactos.

- Limpe o exterior do produto mensalmente com um pano macio e húmido. Evite produtos abrasivos que podem danificar a superfície.

Instalação

Verifique o conteúdo da embalagem

Verificar se todas as peças estão presentes e se não há danos visíveis nas peças. Se faltarem peças ou se estas estiverem danificadas, contactar o serviço de assistência técnica da Lenco B.V. através do sítio Web: www.lenco.com.

Instalação do produto

1. Coloque o produto numa superfície plana e estável perto de uma tomada eléctrica.

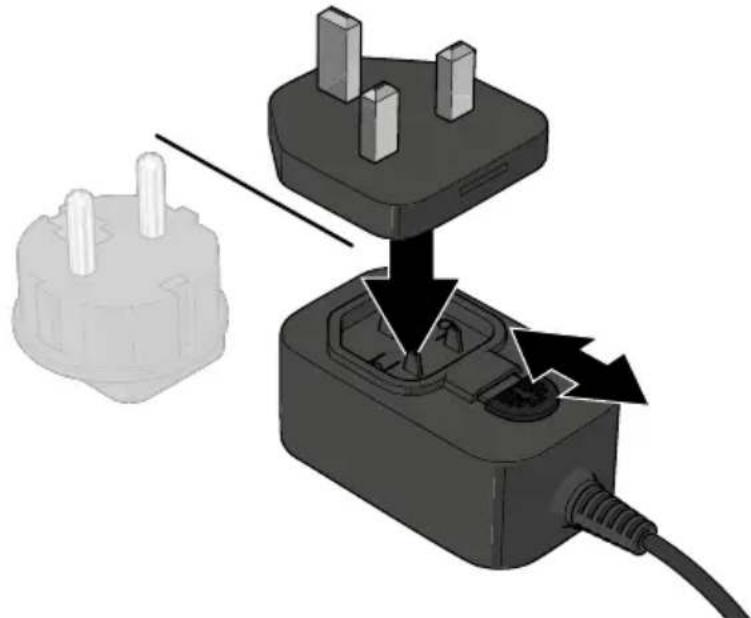

2. Pressione e faça deslizar o trinco do Adaptador de corrente na direção do desbloqueio.
3. Introduzir a ficha de ligação da UE ou do Reino Unido no adaptador.
4. Pressionar e deslizar o trinco na direção oposta para bloquear a ficha no lugar.

1. Ligar o conetor de alimentação à entrada de alimentação do produto.
2. Ligar a outra extremidade do Adaptador de corrente a uma tomada eléctrica.

Instalar o prato giratório e o tapete

1. Colocar o prato no eixo do prato giratório, no centro do prato giratório.
2. Colocar o tapete do prato giratório em cima do prato.
   Quando retirar o prato, levante primeiro o tapete e, em seguida, levante cuidadosamente o prato a direito. Isto evita danos durante o transporte ou deslocação.

Fixação e regulação do contrapeso

1. Segure o contrapeso com o anel numérico virado para si e faça-o deslizar para a extremidade do braço de leitura.
2. Empurre suavemente o contrapeso para dentro até ouvir um clique.
3. Colocar o seletor anti-skating em 0.
4. Empurrar a alavanca do braço para trás para levantar o braço de leitura.
5. Deslocar cuidadosamente o braço de leitura sobre o prato.
6. Ajustar o contrapeso até o braco de leitura ficar na horizontal.
7. Segure o contrapeso com firmeza e rode o anel numérico até que o "0" fique alinhado com a marca no braco de leitura.
8. Segure o contrapeso e o anel numérico juntos e gire-os no sentido anti-horário até que a força de rastreamento recomendada (1,8 gramas) seja definida.

Instalação da cobertura contra o pó

1. Insira as dobradiças da tampa do pó nas ranhuras das dobradiças no painel traseiro do prato giratório.

2. Segure a cobertura contra o pó e insira-a nas dobradiças.

Utilização

A tocar um disco de vinil

1. Abrir a Tampa de proteção contra o pó.

2. Premir o Botão de alimentação para ligar o prato giratório.

3. Opcionalmente: Colocar o adaptador de 45 RPM no eixo do gira-discos. Apenas necessário para os singles (45 RPM) e outros discos de vinil com um orifício central maior.

4. Prima o botão de velocidade correspondente à velocidade aplicável do disco de vinil.

5. Retirar cuidadosamente a proteção da agulha.

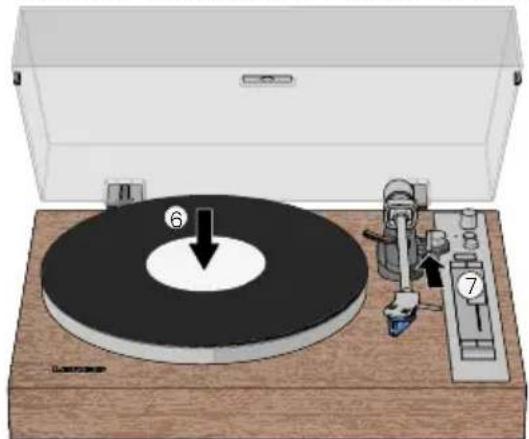

6. Colocar cuidadosamente um disco de vinil no prato do qira-discos.

7. Empurrar a glavanca do braco para trás para levantar o braco de leitura.

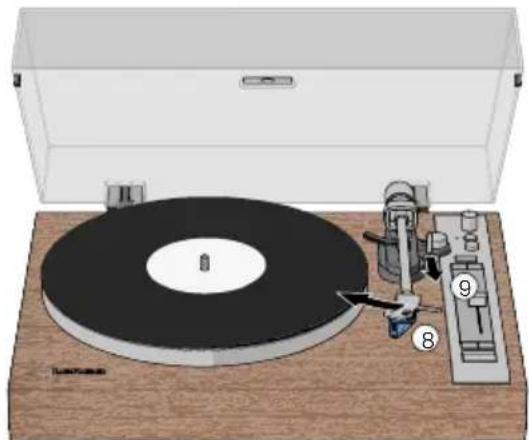

1. Desloque cuidadosamente o braco sobre a parte que pretende reproduzir no disco de vinil.

2. Empurrar a alavanca de sinalização para a frente para baixar o braço e começar a reproduzir o disco de vinil.

1. Ajustar o volume com o botão de volume.

Para mais informações sobre a função de inclinação, consulte o capítulo Ajuste do bloqueio de quartzo e da velocidade de inclinação.

Prima o botão iniciar/pgar para começar a reproduzir o disco de vinil.

© produto desliga-se automaticamente se não houver áudio ou funcionamento durante 15 minutos. Premir o Botão de alimentação e selecionar novamente a velocidade.

Parar de tocar um disco de vinil

1. Prima o botão iniciar/pgar para parar a reprodução do disco de vinil.

2. Empurrar a glavanca do braco para trás para levantar o braco de leitura.

3. Desloque o braco de tonalidade para a posição de repouso.

4. Empurre a alavanca do taco para a frente para colocar o braco do taco em repouso.

5. Prima o Botão de alimentação para desligar o prato giratório.

Retirar o adaptador de energia da tomada eléctrica para desligar o produto da alimentação principal.

Gravação de um disco de vinil através de um altifalante/auscultadores Bluetooth® externos

O produto pode ser ligado sem fios a altifalantes ou Auscultadores Bluetooth® externos (não incluídos).

1. Premir o Botão de alimentação para ligar o prato giratório.
2. Ativar o modo de emparelhamento Bluetooth® no altifalante ou nos Auscultadores.

Certifique-se de que o altifalante ou os Auscultadores Bluetooth® estão a menos de um metro do gira-discos.

Certifique-se de que nenhum outro dispositivo está no modo de emparelhamento.

Certifique-se de que o interrutor do pré-amplificador está na posição ON.

1. Prima o botão PAIR Bluetooth®.

O indicador LED Bluetooth® pisca a azul.

Aguarde que o gira-discos se ligue ao altifalante ou aos Auscultadores.

O indicador LED Bluetooth® acende-se a azul quando a ligação é bem sucedida.
○ indicador LED Bluetooth® acende-se a vermelho se o emparelhamento falhar no espaço de 2 minutos. Repita o passo 3.

1. Siga os passos 3. - 10. de Reproduzir um disco de vinil.

Ligar o prato giratório com o cabo RCA

1. Premir o Botão de alimentação para ligar o prato giratório.
2. Ligue uma extremidade do cabo RCA à saída RCA.

Insira a ficha R na tomada de saída RCA vermelha. Insira a ficha L na tomada de saída RCA branca.

1. Ligue a outra extremidade do cabo ao seu dispositivo.

Insira a ficha R no alto-falante direito. Insira a ficha L no alto-falante esquerdo.

1. Rode o terminal de terra no sentido contrário ao dos ponteiros do relógio o suficiente para encaixar no conetor em forma de U.
2. Insira o conetor em forma de U à volta do parafuso do terminal de terra.
3. Rode o terminal de terra no sentido dos ponteiros do relógio.
4. Coloque o interrutor do pré-amplificador na posição:

• OFF se o dispositivo ligado tiver entrada PHONO.

- Ligado se o dispositivo ligado não tiver entrada PHONO.

O seletor de volume não ajusta o volume do dispositivo ligado.

Regulação do controlo anti-skating

AVISO

Risco de danos para o produto:

Não ajuste o braço de tonalidade ou o peso de equilíbrio enquanto muda o anti-skating. Isto evita danos na agulha da agulha.

Quando um disco toca, uma pequena força puxa o braço de leitura em direção ao centro do disco. A isto chama-se patinagem. Pode reduzir esta força ajustando o controlo anti-skating.

Siga estes passos para ajustar o anti-skating:

1. Rodar o botão anti-skating para a posição mínima.
2. Se o braço de tonalidade saltar ou puxar para dentro perto do centro do registo, aumente o anti-skating em um incremento.
3. Testar a reprodução.
4. Se o problema persistir, aumentar mais um incremento.
5. Repita até que o braço de tonalidade toque suavemente.

Se um registo não conseguir reproduzir faixas na totalidade, reponha o anti-skating a 0.

Ajustar o bloqueio de quartzo e a velocidade de inclinação

O bloqueio de quartzo está ativo por predefinição quando o seletor de inclinação está na posição central. Isto mantém o prato giratório a rodar a uma velocidade estável. O indicador LED de quartzo acende-se a verde para indicar que o bloqueio de quartzo está ativado.

Para ajustar a velocidade manualmente:

1. Mova o seletor de inclinação para a velocidade pretendida.

2. Prima o botão de quartzo para desligar o bloqueio de quartzo. O indicador LED de quartzo acende-se a vermelho.

3. Ajuste a velocidade utilizando o seletor de inclinação. Utilize os botões de velocidade para selecionar um ajuste de velocidade de ±10% ou ±20%.

4. Prima novamente o botão de quartzo para ligar ou desligar o bloqueio de quartzo.

Manutenção

Substituir a agulha

Para uma melhor experiência de audição, a agulha deve ser substituída a cada 1000 horas de audição.

Substituir a agulha por uma agulha Ortofon 2M compatível.

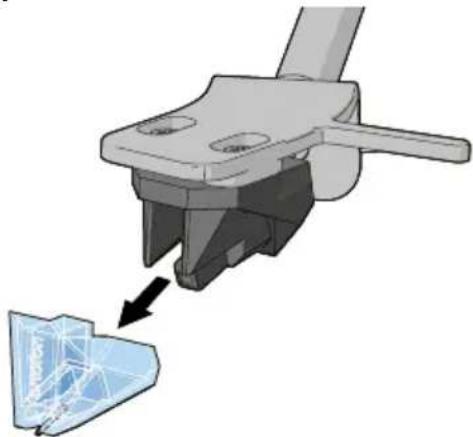

Para substituir a agulha:

1. Desligar o produto e desligar o Adaptador de corrente da tomada eléctrica.

2. Certifique-se de que o braço de leitura está na posição de repouso.

3. Puxar a agulha para fora do braço de leitura.

1. Colocar a nova agulha no braço de leitura.

Limpeza

Limpe o exterior do produto mensalmente com um pano macio e húmido. Evite produtos abrasivos que podem danificar a superfície.

Limpe os seus discos de vinil com um pano anti-estático para obter a melhor experiência de audição. Recomendamos a utilização do kit de limpeza Lenco TTA-3-em-1, TTA-5-em-1 ou TTA-6-em-1 (não incluído).

Resoluçãodeproblemas

ProblemaCausapossívelSoluçãoopossível
O produto não se liga quando o Botão de alimentação é premido.	O produto não está ligado à fonte de alimentação.	Ligar o produto ao adaptador de corrente AC/DC.
Não é emitido qualquer som pelos altifalantes Bluetooth®.	O seletor de volume Bluetooth®está definido para o mínimo.	Aumente o volume utilizando o seletor de volume Bluetooth®.
	A entrada selecionada não corresponde à fonte.	Selecione a entrada da fonte correta.
O som é ruidoso. O produto é colocado demasiadoperto de um televisor ou de outro aparelho elétrico.		Desligue o televisor ou outro aparelho, ou desloque o produto para outro local.
O produto não responde ou não pode ser reiniciado.	Descargas electrostáticas ou outros factores externos afectaram o produto.	1. Desligue o adaptador de corrente e todos os dispositivos ligados.2. Espera um minuto.3. Voltar a ligar o adaptador de corrente.
Não é possível emparelhar com um dispositivo Bluetooth®.	O produto não está no modo de emparelhamento.	Prima o botão PAIR Bluetooth®.
	O seu dispositivo amplificador Bluetooth® está desligado.	Ligue o seu dispositivo amplificador Bluetooth®.
	O dispositivo Bluetooth® está demasiado afastado do produto ou existe um obstáculo entre os dispositivos.	Aproxime o seu dispositivo Bluetooth® do produto.
	O emparelhamento Bluetooth® não foi bem sucedido.	1. Desligue o dispositivo Bluetooth® e o produto.2. Ligue-os e emparelhe-os novamente.Se o problema persistir, repare o produto e o dispositivo novamente.
O som é ruidoso durante a reprodução de um disco.	A agulha não é colocada no meio do disco.	Assegurar que a agulha é colocada no meio do registo.
O som é ruidoso após um período de utilização.	A agulha está danificada. Substituir por uma nova agulha.

Garantia

A Commaxx B.V. oferece assistência e garantia de acordo com a legislação europeia, o que significa que, em caso de reparações (durante e após o período de garantia), deve contactar o seu revendedor local.

• Não é possível enviar diretamente para a Commaxx B.V. produtos que necessitem de reparação.
• Se esta unidade for aberta ou acedida por um centro de assistência não oficial de qualquer forma, a garantia expira.
• Este aparelho não é adequado para utilização profissional. Em caso de utilização profissional, todas as obrigações de garantia do fabricante serão anuladas.

Isençãoderesponsabilidade

As actualizações do firmware e/ou dos componentes de hardware são efectuadas regularmente. Por conseguinte, algumas das instruções, especificações e imagens contidas nesta documentação podem diferir ligeiramente da sua situação particular. Todos os itens descritos neste manual são apenas para fins ilustrativos e podem não se aplicar à sua situação particular. Não podem ser obtidos quaisquer direitos ou prerrogativas legais a partir da descrição efectuada neste manual.

Eliminação

Este símbolo indica que o produto elétrico ou a Bateria em causa não deve ser eliminado como lixo doméstico geral na Europa. Para garantir o tratamento correto dos resíduos do produto e da Bateria, elimine-os de acordo com a legislação local aplicável ou com os requisitos para a eliminação de equipamento elétrico ou Baterias. Ao fazê-lo, estará a ajudar a conservar os recursos naturais e a melhorar os padrões de proteção ambiental no tratamento e eliminação de resíduos eléctricos (Diretiva relativa aos resíduos de equipamentos eléctricos e electrónicos).

Declaração de conformidade

Nós, Commaxx B.V., declaramos como fabricante que o produto LBT-515 da nossa marca Lenco®, produzido na China, foi testado de acordo com todas as normas e regulamentos CE relevantes e que todos os testes foram aprovados com sucesso. Isto inclui, mas não está limitado ao regulamento RED 2014/53/EU.

A Declaração de conformidade (e a ficha de dados de segurança, se aplicável) pode ser consultada e descarregada em:

Para mais informações e apoio do serviço de assistência, visite www.lenco.com

Användarmanual

LBT-515
