BRUKSANVISNING LBT-515 LENCO

Skivtallrik för audiofiler

Omdettadokument

Detta dokument är bruksanvisningen och innehåller all information för korrekt, effektiv och säker användning av produkten.

Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

Symboler som används

WARNING!	Signalord som beskriver en potentiellt farlig situation som, om den inte undviks, skulle kunna medföra dödsfall eller svåra personskador.
OBSERVERA!	Signalord som beskriver en potentiellt farlig situation som, om den inte undviks, skulle kunna medföra personskador av mindre eller medelsvår karaktär.
OBS!	Signalord som beskriver metoder ej relaterade till fysiska skador.
i	Beskriver viktig information som inte är direkt relaterad till säkerhet.

Produktbeskrivning

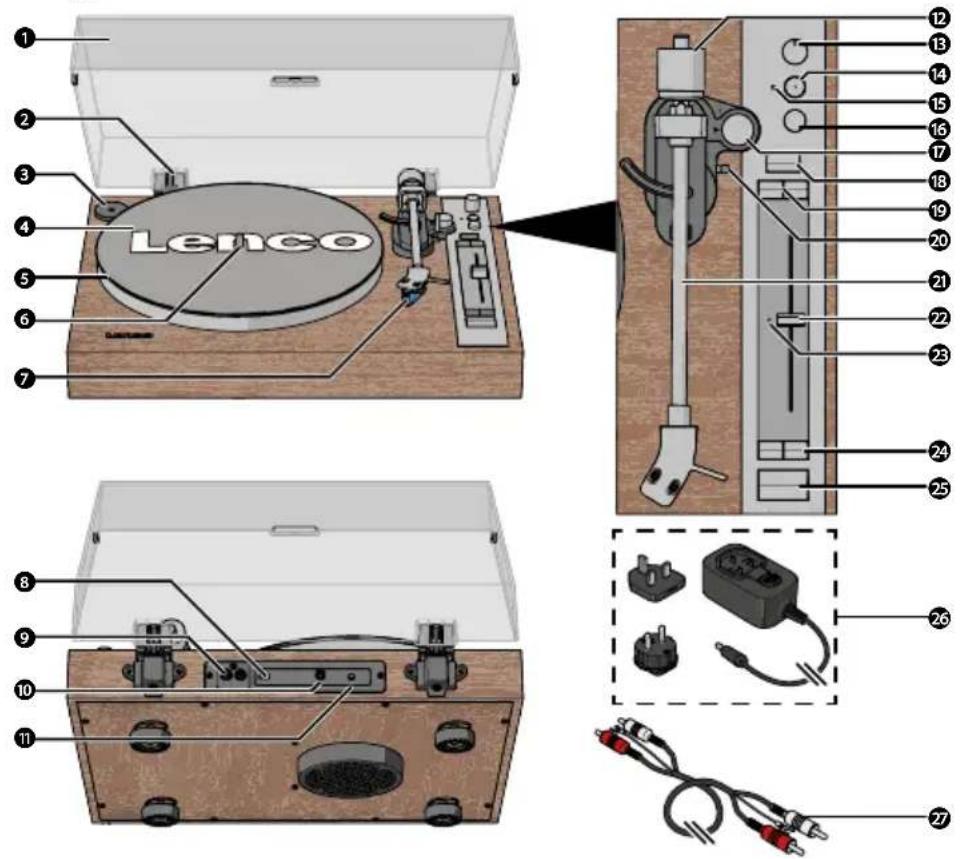

1 2 3 4 5 6 7 Lenco 12 13 14 15 16 17 18 19 20 21 22 23 24 25 8 9 10 11 26 27

1 Dammkåpa
②Gångjärntilldammkåpa
345-varvsadapter
④Skivtallriksmatta
⑤Skivtallrik
⑥Skivtallriksaxel
⑦Patron
8 Omkopplareförförförstärkare

⑨ RCA-utgång
10 Jordplint
11 Strömbrytare
12 Motvikt
13 Bluetooth® volymratt
14 Bluetooth®-kopplingsknapp
15 Bluetooth®LED-indikator
16 Kraftknapp

⑰ Anti-skridskodisplay
18 Knappförkvartslås
19 Knapparförhastighetsintervall (10%, 20%)
20 Tonarmslyftare
21 Tonarm
22 Pitch-slider
23 KvartsLEDindikator

24Hastighetsknappar(33,45 rpm)

25Start/Stopp-knapp

26 Strömadapter(medEU-och UK-kontakt)

27 RCA-kabel

Specifikationer

Specifikationer Värde / Beskrivning
LBT-515
Produkt Skivtallrik för audiofiler
DrivmotorDC-servomotor
Hastighetsinställningar 33, 45 VARV PER MINUT
Strömförbrukning i standby 0,3W
Bluetooth®version5,3
Bluetooth®frekvensområde2402-2480MHz
Bluetooth®-arbetsavständ10m
Max.överföringseffekt < 6 dBm
Ingång för nätadapter AC 100 - 240 V ~50/60 Hz 0,4 A
Utgång för nätadapter DC 12 V - 0,6 A, 7,2 W
Strömförbrukning5W
Dimensioner (l × b × h)	452 × 377 × 139 mm
Vikt	5,4kg
Driftförhållanden	0 - 40°C
Ortofon 2M Blue
Utspänning	5,5 mV vid 1 kHz, 5 cm/sek
Kanalbalans	1,5 dB vid 1 kHz
Kanalseparation	25 dB vid 1 kHz, 15 dB vid 15 kHz
Frekvensområde	20 Hz - 25.000 Hz (-3 dB)
Frekvenssvar	20 Hz - 20.000 Hz (+2/-1 dB)
Spårningsförmåga	80 μm vid 315 Hz (rekmenderad spårningskraft)
Dynamisk eftergivlighet (lateralt)	20μm/mN
Typ av nål	Nakenelliptisk
Nålens spets Radius	r/R 8/18 μm
Rekommenderadspårningskraft	1,8 g (18 mN)
Område för spårningskraft	1,6 - 2 g (16 - 20 mN)
Spårningsvinkel	20°
Intern impedans (DC-motstånd)	1,3 kΩ
Interninduktans	700mH
Rekommenderat belastningsmotstånd	47kΩ
Rekommenderad belastningskapacitans	150 - 300 pF
Kassettensvikt	7,2g
Kompatibilitet med nål	Utbytbar med 2M Red och 2M Silver

De tekniska specifikationerna för Ortofon 2M Blue-kassetten har hämtats från Ortofons officiella produktsida:

Avsedd användning

Den här produkten är avsedd som en helt manuell skivtallrik med en Ortofon 2M Blue-patron, RCA-utgång och Bluetooth®-funktionalitet.

Denna produkt är endast avsedd för användning inomhus.

Använd produkten endast enligt anvisningarna i denna bruksanvisning.

Denna produkt är inte avsedd för kommersiell användning.

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte har fått tillsyn eller instruktioner om användningen av apparaten av en person som ansvarar för deras säkerhet, om användningen av apparaten.

Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

WARNING!

Kvävningsfara:

- Låt inte barn leka med förpackningsmaterial. Förpackningsmaterial kan leda till kvävning och strypning. Förvara alltid förpackningsmaterialet oåtkomligt för barn.

Elektriskrisk:

• Exponera inte produkten för vatten, regn eller fukt eller hög fukthalt.
• Använd inte produkten i fuktiga miljöer, t.ex. i badrum eller kök.
• För aldrig in något föremål i produktens ventilationsöppning. Produkten innehåller elektriska komponenter.
• Använd endast den medföljande strömadaptern.
• Håll produkten borta från husdjur och andra djur. Djur kan bita sig fast i strömkabeln och få elektriska stötar.
• Öppna inte upp produkten. Det finns inga invändiga delar som användaren kan serva på egen hand.
• Denna produkt får endast underhållas av en kvalificerad tekniker.

Brandrisk:

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Koppla bort strömmen från produkten och annan utrustning i händelse av problem.
• Täck inte över ventilationsöppningarna. Lämna alltid minst 5 cm utrymme runt produkten.
• Placera inte produkten ovanpå annan elektrisk utrustning.
• Använd aldrig produkten med en skadad strömkabel eller adapter.

ABSERVERA!

Risk för hörselnedsättning:

- Långvarig exponering för höga ljudstyrkor kan förorsaka hörselförlust.

OBS!

Risk för produktskador föreligger:

• Håll produkten borta från värmekällor, t.ex. radiatorer, värmeelement, spisar och öppna lågor.
• Håll produkten borta från starkt magnetiska föremål.
• Håll alltid nätsladden och produkten borta från gångbanor som vanligtvis används.
• Koppla inte bort produkten genom att dra i kabeln. Håll alltid i kontakten och dra.
• Undvik elektrostatisk urladdning vid hantering av produkten. Elektrostatisk urladdning kan störa produktens normala funktion.
• Använd produkten endast i måttliga klimat. Undvik extremt kalla eller varma miljöer. Rekommenderad driftstemperatur är mellan 0°C och 35°C.
• Använd endast tillbehör som tillhandahålls av tillverkaren.
• Koppla bort produkten från eluttaget under åskväder eller om enheten inte kommer att användas under en längre tid.
• Använd produkten endast enligt anvisningarna i detta dokument.

- Tappa inte produkten och skydda den mot slag.

- Rengör produktens utsida varje månad med en mjuk, fuktig trasa. Undvik slipande produkter som kan skada ytan.

Installation

Kontrollera innehållet i emballaget

Kontrollera att alla delar finns med och att inga skador är synliga på delarna. Om delar saknas eller är skadade, kontakta Lenco B.V.:s servicedesk via hemsidan: www.lenco.com.

Installera produkten

1. Placera produkten på en plan och stabil yta i närheten av ett eluttag.

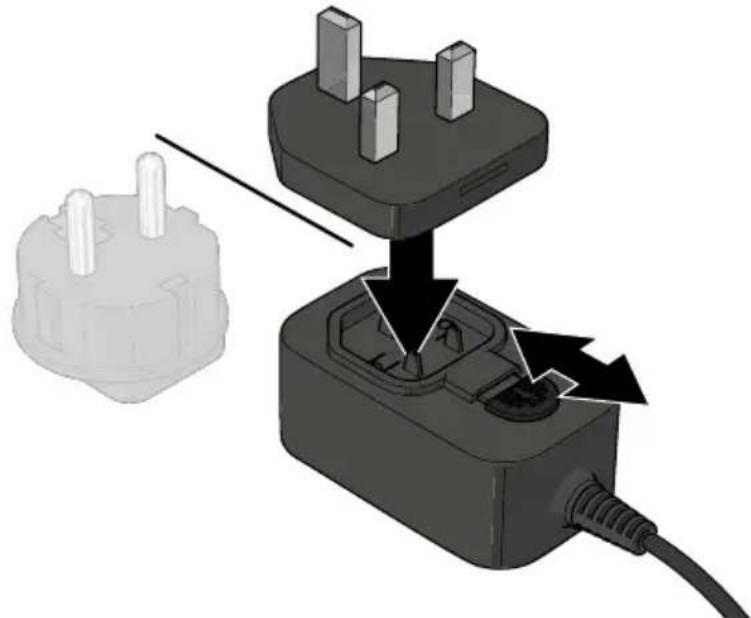

2. Tryck och skjut spärren på Nätadaptern i upplåsningsriktningen.

3. Sätt i EU- eller UK-kontakten i adaptern.

4. Tryck och skjut tillbaka spärren i motsatt riktning för att låsa fast pluggen.

1. Anslut strömkontakten till strömingången på produkten.

2. Anslut den andra änden av nätadaptern till ett eluttag.

Montering av skivtallrik och matta

1. Placera tallriken på spindeln i mitten av skivtallriken.

2. Placera skivtallrikens matta ovanpå tallriken.

När du tar bort skivtallriken, lyft först mattan och lyft sedan försiktigt skivtallriken rakt upp. Detta förhindrar skador under transport eller flyttning.

Montera och justera motvikten

1. Håll motvikten med nummerringen vänd mot dig och skjut på den på tonarmen.

2. Tryck försiktigt in motvikten tills du hör ett klick.

3. Ställ in anti-skating-reglaget på 0.

4. Tryck cue-spaken bakåt för att lyfta tonarmen.

5. För försiktigt tonarmen över tallriken.

6. Justera motvikten tills tonarmen är horisontell.

7. Håll motvikten stadigt och rotera nummerringen tills "0" ligger i linje med markeringen på tonarmen.

8. Håll ihop både motvikten och nummerringen och vrid dem moturs tills den rekommenderade spårningskraften (1,8 gram) är inställd.

Montering av dammskyddet

1. Sätt in dammskyddets gångjärn i gångjärnsspåren på skivtallrikens baksida.

2. Håll i dammskyddet och för in det i gångjärnen.

Handhavande

Spela upp en vinylskiva

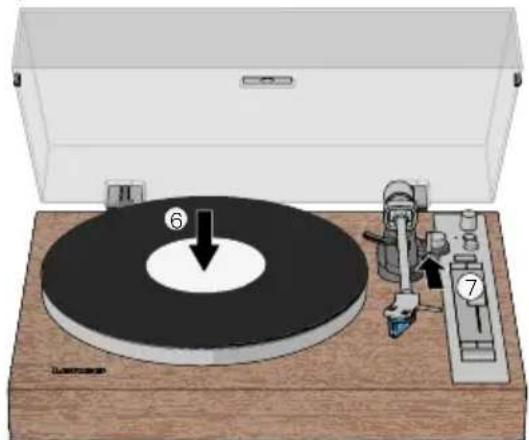

1. Öppna dammkäpan.
2. Tryck på Kraftknappen för att slå på skivtallriken.
3. Valfritt: Placera 45-varvs adaptern på skivtallriksaxel. Behövs endast för singlar (45 RPM) och andra vinylskivor med ett större centrumhål.
4. Tryck på den hastighetsknapp som motsvarar vinylskivans aktuella hastighet.
5. Ta försiktigt bort skyddet för nålen.
6. Lägg försiktigt en vinylskiva på skivtallriken.
7. Tryck cue-spaken bakåt för att lyfta tonarmen.

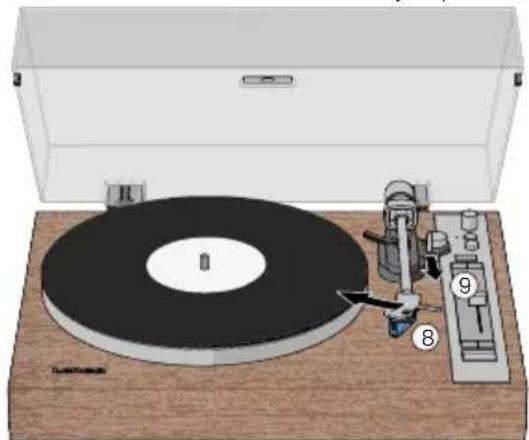

1. För försiktigt tonarmen över den del av vinylskivan som du vill spela på.
2. Tryck tonarmslyftaren framåt för att sänka tonarmen och börja spela vinylskivan.

1. Justera volymen med volymratten.

Mer information om pitchfunktionen finns i kapitlet Justera kvartsspärr och pitchhastighet.
Tryck på start/stopp-knappen för att starta uppspelningen av vinylskivan.
Produkten stängs av automatiskt om det inte hörs något ljud eller om den inte används på 15 minuter.
Tryck på Kraftknappen och välj hastighet igen.

Sluta spela en vinylskiva

1. Tryck på start/stopp-knappen för att stoppa uppspelningen av vinylskivan.
2. Tryck cue-spaken bakåt för att lyfta tonarmen.
3. Flytta över tonarmen till vilopositionen.
4. Skjut tonarmslyftaren framåt för att vila tonarmen.
5. Tryck på Kraftknappen för att stänga av skivtallriken.
   Dra ut nätadaptern ur eluttaget för att koppla bort produkten från huvudströmmen.

Spela upp en vinylskiva via extern Bluetooth®-högtalare/hörlurar

Produkten kan trådlöst anslutas till externa Bluetooth®-högtalare eller hörlurar (medföljer ej).

1. Tryck på Kraftknappen för att slå på skivtallriken.
2. Aktivera Bluetooth® -parningsläget på högtalaren eller hörlurarna.

Se till att din Bluetooth®-högtalare eller dina hörlurar är inom en meter från skivspelaren.

Kontrollera att inga andra enheter är i parkopplingsläge.

Kontrollera att förförstärkarens strömbrytare är i läge ON.

1. Tryck på Bluetooth®-parningsknappen.

Bluetooth® LED-indikatorn blinkar blått.

Vänta tills skivspelaren ansluter till högtalaren eller hörlurarna.

Bluetooth® LED-indikatorn lyser blått när anslutningen har lyckats.
Bluetooth® LED-indikatorn lyser rött om parkopplingen misslyckas inom 2 minuter. Upprepa steg 3.

1. Följ stegen 3. - 10. i Spela upp en vinylskiva.

Ansluta skivtallriken med RCA-kabeln

1. Tryck på Kraftknappen för att slå på skivtallriken.
2. Anslut den ena änden av RCA-kabeln till RCA-utgången.
   Sätt i R-kontakten i den röda RCA-utgången. Sätt i L-kontakten i den vita RCA-utgången.
3. Anslut den andra änden av kabeln till din enhet.
   Sätt i R-kontakten i den högra högtalaren. Sätt i L-kontakten i den vänstra högtalaren.
4. Vrid jordterminalen moturs så mycket att den passar i den U-formade kontakten.
5. För in den U-formade kontakten runt jordplintskruven.
6. Vrid jordterminalen medurs.
7. Ställ omkopplaren för förförstärkare på:

• OFF om den anslutna enheten har PHONO-ingång.
- ON om den anslutna enheten inte har någon PHONO-ingång.

Volymratten justerar inte volymen på den anslutna enheten.

Risk för produktskador föreligger:

Justera inte tonarmen eller balansvikten när du ändrar anti-skating. Detta förhindrar skador på nålens nål.

När en skiva spelas upp drar en liten kraft tonarmen mot skivans mitt. Detta kallas för skating. Du kan minska denna kraft genom att justera anti-skating-reglaget.

Följ dessa steg för att justera antisladdsystemet:

1. Vrid anti-skatingratten till den lägsta inställningen.
2. Om tonarmen hoppar över eller dras inåt nära mitten av skivan, öka anti-skating med ett steg.
3. Testa uppspelningen.
4. Om problemet kvarstår, öka med ytterligare en stegring.
5. Upprepa detta tills tonarmen fungerar problemfritt.
   Om en skiva inte kan spela spår fullt ut, återställ anti-skating till 0.

Justering av kvartsspärr och pitchhastighet

Kvartslåset är aktivt som standard när pitchreglaget är i mittläget. Detta gör att skivtallriken snurrar med en stabil hastighet. LED-indikatorn för quartz lyser grönt för att indikera att quartzlåset är på.

För att justera hastigheten manuellt:

1. Flytta pitchreglaget till önskad hastighet.
2. Tryck på quartz-knappen för att stänga av quartzlåset. LED-indikatorn för quartz lyser rött.
3. Justera hastigheten med hjälp av pitch-reglaget. Använd hastighetsknapparna för att välja antingen ±10% eller ±20% hastighetsjustering.
4. Tryck på quartz-knappen igen för att slå på eller av quartz Lock.

Underhåll

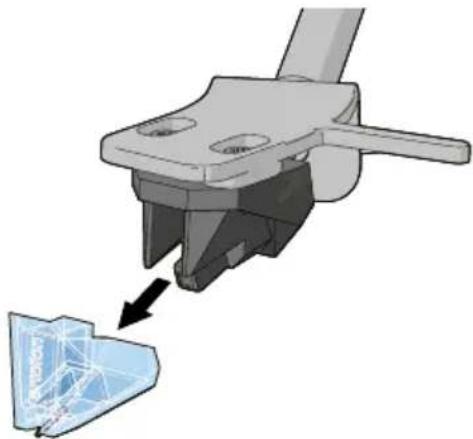

Byte av näl

För bästa möjliga lyssningsupplevelse bör nålen bytas ut var 1000:e lyssningstimme.

Byt ut nålen mot en kompatibel Ortofon 2M-nål.

För att byta ut nälen:

1. Stäng av produkten och koppla bort nätadaptern från eluttaget.

2. Kontrollera att tonarmen befinner sig i viloläge.

3. Dra bort nälen från tonarmen.

1. Placera den nya nälen på tonarmen.

Rengöring

Rengör produktens utsida varje månad med en mjuk, fuktig trasa. Undvik slipande produkter som kan skada ytan.

Rengör dina vinylskivor med en antistatisk trasa för bästa möjliga lyssningsupplevelse. Vi rekommenderar att du använder Lenco TTA-3-in-1, TTA-5-in-1 eller TTA-6-in-1 rengöringssats (ingår ej).

Felsökning

ProblemMöjligorsakMöjliglösning
Produkten slås inte på när du trycker på Kraftknappen.	Produkten är inte ansluten till strömförsörjningen.	Anslut produkten till AC/DC-strömadaptern.
Inget ljud hörs från Bluetooth® högtalarna.	Volymratten för Bluetooth® är inställd på minimum.	Öka volymen med volymratten för Bluetooth®.
	Den valda ingången stämmer inte överens med källan.	Välj rätt ingångskälla.
Ljudet är bullrigt. Produkten är placerad för nära en TV eller annan elektrisk apparat.		Stäng av TV:n eller annan apparat, eller flytta produkten till en annan plats.
Produkten svarar inte eller kan inte återställas.	Elektrostatisk urladdning eller andra yttre faktorer har påverkat produkten.	1. Koppla bort nätadaptern och alla anslutna enheter.2. Vänta en minut.3. Anslut nätadaptern igen.
Det går inte att koppla ihop med en Bluetooth® -enhet.	Produkten är inte i parkopplingsläge.	TryckpåBluetooth®-parningsknappen.
	Din Bluetooth® -förstärkare är avstängd.	Slå på din Bluetooth® -förstärkare.
	Din Bluetooth® -enhet är för långt från produkten eller så finns det ett hinder mellan enheterna.	Flytta din Bluetooth® -enhet närmare produkten.
	Bluetooth® -kopplingen lyckades inte.	1. Stäng av både Bluetooth® -enheten och produkten.2. Slå på dem och para ihop dem igen.Om problemet kvarstår ska du reparera produkten och enheten igen.
Ljudet är bullrigt när du spelar en skiva.	Nålen placeras inte i mitten av skivan.	Se till att nålen placeras i mitten av skivan.

Ljudet är bullrigt efter en tids användning.

Nålen är skadad. Byt ut den mot en ny nål.

Garanti

Commaxx B.V. erbjuder service och garanti i enlighet med europeisk lagstiftning, vilket innebär att du vid reparationer (både under och efter garantiperioden) ska kontakta din lokala återförsäljare.

• Det är inte möjligt att skicka produkter som behöver repareras direkt till Commaxx B.V.
• Om enheten på något sätt öppnas eller används av ett icke-officiellt servicecenter upphör garantin att gälla.
• Denna apparat är inte lämplig för yrkesmässig användning. Vid yrkesmässig användning upphör tillverkarens alla garantiåtaganden att gälla.

Friskrivningsklausul

Uppdateringar av firmware och/eller hårdvarukomponenter görs regelbundet. Därför kan vissa av instruktionerna, specifikationerna och bilderna i denna dokumentation skilja sig något från din specifika situation. Alla objekt som beskrivs i den här handboken är endast avsedda som illustrationer och kanske inte är tillämpliga på din specifika situation. Ingen juridisk rätt eller rättighet kan erhållas från beskrivningen i den här handboken.

Bortskaffning

Denna symbol anger att den aktuella elektriska produkten eller batteriet inte får kastas som vanligt hushållsavfall i Europa. För att säkerställa korrekt avfallshantering av produkten och batteriet ska du kassera dem i enlighet med gällande lokala lagar och krav för kassering av elektrisk utrustning eller batterier. På så sätt bidrar du till att bevara naturresurser och förbättra miljöskyddet vid behandling och bortskaffande av elektriskt avfall (direktivet om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning).

Försäkranomöverensstämmelse

Vi, Commaxx B.V., försäkrar i egenskap av tillverkare att produkten LBT-515 från vårt varumärke Lenco®, tillverkad i Kina, har testats enligt alla relevanta CE-standarder och föreskrifter och att alla tester har klarats med godkänt resultat. Detta inkluderar, men är inte begränsat till, RED 2014/53/EU-förordningen.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

För mer information och helpdesk-support, vänligen besök www.lenco.com

Risiko for skade på produktet:

1. Plasser tallerkenen på spindelen i midten av talleraksspinnen.
2. Legg matten til tallerkenen på toppen av tallerkenen.

Spiller av en vinylplate

Risiko for skade på produktet:
