KÄYTTÖOHJE LBT-515 LENCO

Tietoatästäasiakirjasta

Tämä käyttöopas sisältää kaikki tuotteen oikeaan, tehokkaaseen ja turvalliseen käyttöön liittyvät tiedot. Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

Käytetyt symbolit

XAROITUS!	Huomiosana ilmaisee mahdollisesti vaarallista tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä.
HUOMIO!	Huomiosana ilmaisee mahdollisesti vaarallista tilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, ellei sitä vältetä.

Tuotteenkuvaus

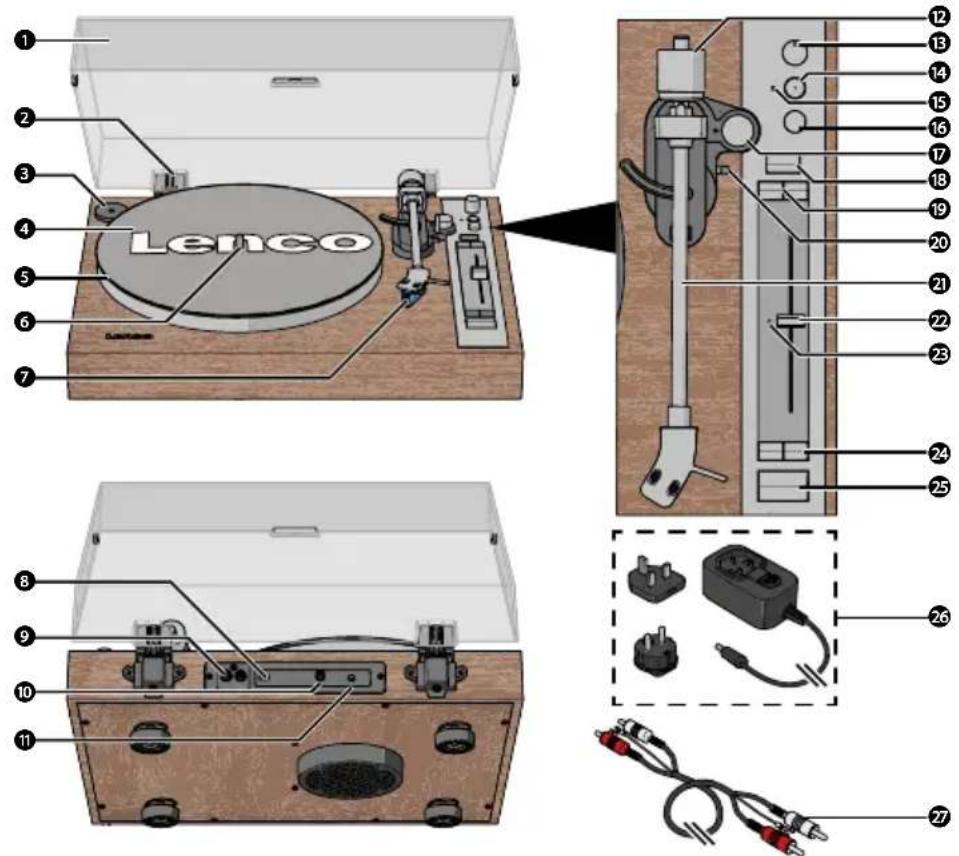

Lenco 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

① Pölysuoja
②Pölykannensarana
③45RPM-sovitin
4Levylautanen
⑤Levylautanen
6Levylautasenkara
⑦Kasetti
⑧Esivahvistimenkytkin
9RCA-lähtö
10Maadoitusliitin
11Virransyöttö

12 Vastapaino
13 Bluetooth® äänenvoimakkuuden säätö
14 Bluetooth®-pariliitospainike
15 Bluetooth®LED-merkkivalo
16 Virtapainike
17 Luistamisenestävä valintapyörä
18 Kvartsinlukituspainike
19 Nopeusalueenpainikkeet(10%, 20%)

20 Kiinnitysvipu
21 Äänenvarsi
22 Pitch-liukusäädin
23 KvartsiLED-ilmaisin
24 Nopeuspainikkeet(33,45rpm)
25 Start/Stop-painike
26 Verkkolaite(EU:njaYhdistyneen kuningaskunnan pistokkeella)
27 RCA-kaapeli

Ortofon 2M Blue -kasetin tekniset tiedot on saatu Ortofonin viralliselta tuotesivulta: https://ortofon.com/products/2m-blue?utm source#specifications
Tekniset tiedot

Teknisettiedot Arvo / Kuvaus
LBT-515
TuoteAudiophilelevylautanen
KäyttömoottoriDC-servomoottori
Nopeusasetukset 33, 45 RPM
Virrankulutusvalmiustilassa0,3W
Bluetooth®-versio5,3
Bluetooth®-taajuusalue2402-2480MHz
Bluetooth®toimintaetäisyys10m
Suurinsiirtoteho < 6 dBm
Verkkovirta-adapterintulo AC 100 - 240 V ~50/60 Hz 0,4 A
Verkkovirta-adapterinlähtö DC 12 V - 0,6 A, 7,2 W
Virrankulutus5W
Mitat (p × l × k) 452 × 377 × 139 mm
Paino5,4kg
Käyttölämpötila 0 - 40°C
Ortofon 2M Blue
Lähtöjännite 5,5 mV osoitteessa 1 kHz, 5 cm/sek.
Kanavantasapaino 1,5 dB osoitteessa 1 kHz
Kanavienerottelu 25 dB osoitteessa 1 kHz, 15 dB osoitteessa 15 kHz.
Taajuusalue	20 Hz - 25.000 Hz (-3 dB)
Taajuusvaste 20 Hz - 20.000 Hz (+2/-1 dB)
Jäljityskyky	80 μm taajuudella 315 Hz (suositeltu seurantavoima).
Dynaaminenmukautuvuus (sivusuunnassa)	20μm/mN
Neulantyyppi	Alastonelliptinen
Neulansäde r/R 8/18 μm
Suositeltuseurantavoima	1,8 g (18 mN)
Seurantavoimanalue	1,6 - 2 g (16 - 20 mN)
Seurantakulma	20°
Sisäinenimpedanssi (tasavirtavastus)	1,3kΩ
Sisäineninduktanssi	700mH
Suositeltu kuormitusvastus	47 kΩ
Suositeltukuormituskapasitanssi	150 - 300 pF
Patruunanpaino	7,2g
Neulan yhteensopivuus	Vaihdettavissa 2M Redin ja 2M Silverin kanssa.

Käyttötarkoitus

Tämä tuote on tarkoitettu täysin manuaaliseksi levylatanen, jossa on Ortofon 2M Blue -kasetti, RCA-lähtö ja Bluetooth®-toiminto.

Tämä tuote on tarkoitettu vain sisäkäyttöön.

Käytä tuotetta vain tässä käyttöoppaassa kuvatun mukaisesti.

Tätä tuotetta ei ole tarkoitettu kaupalliseen käyttöön.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on heikentyneet fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole riittävästi kokemusta tai tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole valvonut tai opastanut heitä laitteen käytössä.

Turvallisuusohjeet

Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

AROITUS!

Tukehtumisvaara:

- Älä anna lasten leikkiä pakkausmateriaalilla. Pakkausmateriaalit voivat johtaa tukehtumiseen. Pidä pakkausmateriaali aina lasten ulottumattomissa.

Sähkövaara:

• Älä altista tuotetta vedelle, sateelle, korkealle ilmankosteudelle tai muulle kosteudelle.
• Älä käytä tuotetta kosteissa tiloissa, kuten kylpyhuoneessa tai keittiössä.
• Älä koskaan työnnä mitään esineitä tuotteen tuuletusaukkoon. Tuote sisältää sähkökomponentteja.
• Käytä vain mukana toimitettua virtasovitinta.
• Pidä tuote kaukana lemmikkieläimistä ja muista eläimistä. Eläimet voivat purra virtajohdon läpi ja saada sähköiskun.
• Älä avaa tuotetta; sen sisällä ei ole osia, joita käyttäjä voisi huoltaa.
• Tätä tuotetta saa huoltaa vain pätevä teknikko.

Tulipalovaara:

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote aina välittömästi.
• Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.
• Älä peitä tuuletusaukkoja. Jätä aina vähintään 5 cm tilaa tuotteen ympärille.
• Älä aseta tuotetta muiden sähkölaitteiden päälle.
• Älä koskaan käytä tuotetta vaurioituneella virtajohdolla tai sovittimella.

EUOMIO!

Kuulon heikkenemisen riski:

- Pitkäaikainen altistuminen suurille äänenvoimakkuuksille voi aiheuttaa kuulovaurioita.

HUOMAUTUS

Tuotteenvaurioitumisvaara:

• Pidä tuote kaukana lämmönlähteistä, kuten lämpöpattereista, lämmittimistä, uuneista ja avotulesta.
• Pidä tuote kaukana voimakkaista magneettisista esineistä.
• Pidä virtajohto ja tuote aina poissa paikoista, joissa kuljetaan paljon.
• Älä irrota tuotetta pistorasiasta johdosta vetämällä. Tartu aina pistokkeeseen ja vedä.
• Vältä sähköstaattista purkausta tuotetta käsitellessäsi. Sähköstaattinen purkaus voi häiritä tuotteen normaalia toimintaa.
• Käytä tuotetta vain kohtalaisessa ilmastossa. Vältä erittäin kylmiä tai kuumia ympäristöjä. Suositeltava käyttölämpötila on 0 °C:n ja 35 °C:n välillä.
• Käytä vain valmistajan toimittamia lisävarusteita.
• Irrota tuote sähköpistorasiasta ukkosmyrskyjen aikana ja jos tuotetta ei aiota käyttää pitkään aikaan.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Puhdista tuote ulkopuolelta pehmeällä, kostealla liinalla kuukausittain. Vältä hankaavia aineita, jotka voivat vahingoittaa pintaa.

Asennus

Tarkista pakkauksen sisältö

Tarkista, että kaikki osat ovat tallella ja että niissä ei ole näkyvissä vaurioita. Jos osia puuttuu tai ne ovat vaurioituneet, ota yhteyttä Lenco B.V.:n huoltopalveluun verkkosivuston kautta: www.lenco.com.

Tuotteen asentaminen

1. Aseta tuote tasaiselle ja vakaalle alustalle pistorasian lähelle.

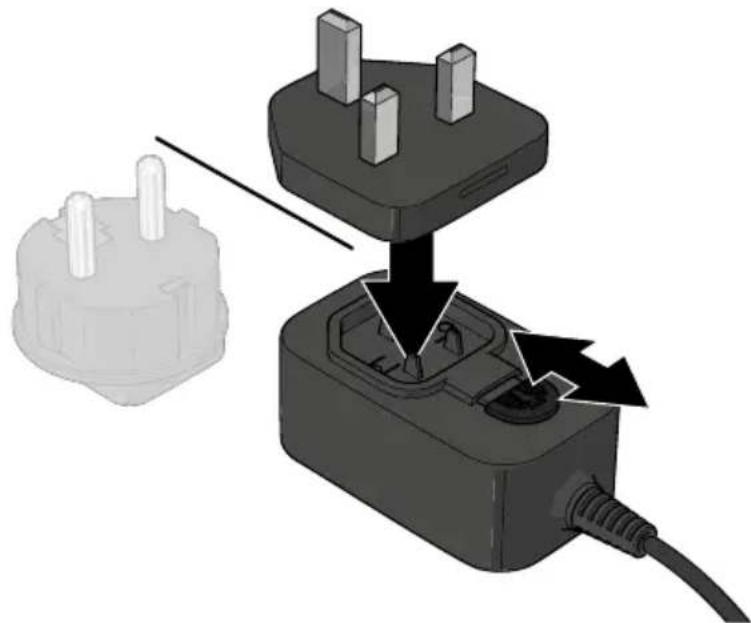

2. Paina ja liu'uta Virtasovittimen salpaa lukituksen avaussuuntaan.
3. Aseta EU:n tai Yhdistyneen kuningaskunnan pistokkeen kiinnike sovittimeen.
4. Paina ja liu'uta salpaa takaisin vastakkaiseen suuntaan lukitaksesi seinätulpan paikalleen.

1. Kytke virtaliitin tuotteen virtatuloon.
2. Kytke verkkolaitteen toinen pää pistorasiaan.

Levysoittimen lautasen ja maton asentaminen

1. Aseta levylautanen levysoittimen keskellä olevalle karalle.
2. Aseta levylautanen maton päälle.

Kun irrotat lautasta, nosta ensin matto ja sitten lautanen varovasti suoraan ylös. Näin vältät vahingoittumisen kuljetuksen tai siirron aikana.

Vastapainon kiinnittäminen ja säätäminen

1. Pidä vastapainoa niin, että numerorengas osoittaa sinuun pääin, ja liu'uta se äänivarren päähän.
2. Työnnä vastapainoa varovasti sisään, kunnes kuulet naksahduksen.
3. Aseta luistoneston säätöpyörä asentoon 0.
4. Työnnä cue-vipua taaksepäin nostaaksesi äänivarren.
5. Siirrä äänivarsi varovasti levysoittimen päälle.
6. Säädä vastapajinog, kunnes äänivarsi on vaakasuorassa.
7. Pidä vastapainoa vakaana ia käännä numerorenaasta, kunnes "0" on liniassa äänivarren merkin kanssa.
8. Pidä vastapainoa ja numerorengasta yhdessä ja käännä niitä vastapäivään, kunnes suositeltu seurantavoima (1,8 grammag) on asetettu.

Pölysuojan asentaminen

1. Aseta pölysuojan saranat levylautanen takapaneelissa oleviin sarana-aukkoihin.
2. Pidä pölysuojuksesta kiinni ja aseta se saranoihin.

Käyttö

Vinyylilevyn soitto

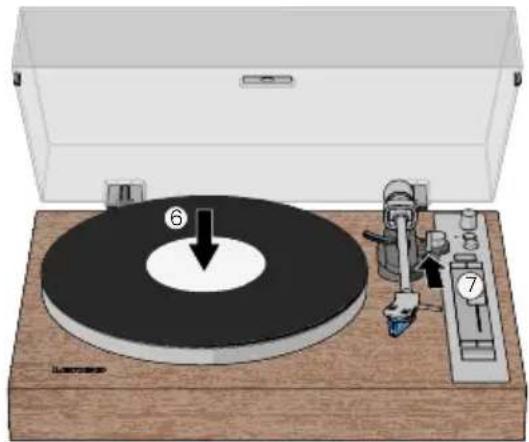

1. Avaa pölysuojus.
2. Kytke levylautanen päälle painamalla virtapainiketta.
3. Valinnaisesti: Aseta 45 RPM-sovitin levysoittimen akselille. Tarvitaan vain singlelevyille (45 RPM) ja muille vinyylilevyille, joissa on suurempi keskireikä.
4. Päing vinyvilevyn nopeutta vastaayaa nopeuspainiketta.
5. Irrota neulan suojus varovasti.
6. Aseta vinyvilevy varovasti levysoittimen lautaselle.
7. Työnnä cue-vipua taaksepäin nostaaksesi äänivarren.

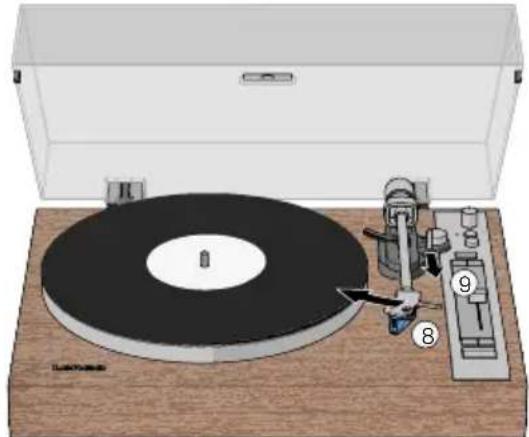

1. Siirrä äänivartta varovasti sen kohdan yli, jonka haluat soittaa vinyylilevyllä.

2. Työnnä vipua eteenpäin laskeaksesi äänivartta ja aloittaaksesi vinyylilevyn soittamisen.

1. Säädä äänenvoimakkuutta äänenvoimakkuuden säätimellä.

Katso luvusta Kvartsilukituksen ja sävelkorkeusnopeuden säätäminen lisätietoja sävelkorkeustoiminnosta.

Aloita vinyylilevyn soitto painamalla start/stop-painiketta.

Tuote kytkeytyy automaattisesti pois päältä, jos ääni ei kuulu tai laite ei toimi 15 minuuttiin. Paina virtapainiketta ja valitse nopeus uudelleen.

Vinyylilevyn soittamisen lopetus

1. Lopeta vinyylilevyn soitto painamalla start/stop-painiketta.

2. Työnnä cue-vipua taaksepäin nostaaksesi äänivarren.

3. Siirrä äänivarsi lepoasentoon.

4. Työnnä vipua eteenpäin, jotta äänivarsi pysyy paikoillaan.

5. Sammuta levylautanen painamalla virtapainiketta.

Irrota tuote verkkovirrasta vetämällä verkkolaite pistorasiasta.

Vinyylilevyn soittaminen ulkoisen Bluetooth®-kaiuttimen/kuulokkeiden kautta

Tuote voi muodostaa langattoman yhteyden ulkoisiin Bluetooth®-kaiuttimiin tai kuulokkeisiin (ei sisälly toimitukseen).

1. Kytke levylautanen päälle painamalla virtapainiketta.

2. Aktivoi kaiuttimen tai kuulokkeiden Bluetooth®-pariliitostila.

Varmista, että Bluetooth®-kaiutin tai kuulokkeet ovat enintään metrin päässä levysoittimesta.

Varmista, etteivät muut laitteet ole pariliitostilassa.

Varmista, että esivahvistimen kytkin on ON-asennossa.

1. Paina Bluetooth®-pariliitospainiketta.

Bluetooth® LED-merkkivalo vilkkuu sinisenä.

Odota, että levysoitin kytkeytyy kaiuttimeen tai kuulokkeisiin.

Bluetooth® LED-merkkivalo palaa sinisenä, kun yhteys on muodostettu onnistuneesti.

Bluetooth® LED-merkkivalo palaa punaisena, jos pariliitos epäonnistuu 2 minuutin kuluessa. Toista vaihe 3.

1. Noudata vinyylilevyn soittamisen vaiheita 3.-10..

Levylautanen liittäminen RCA-kaapelilla

1. Kytke levylautanen päälle painamalla virtapainiketta.

2. Kytke RCA-kaapelin toinen pää RCA-lähtöön.

Aseta R -pistoke punaiseen RCA-lähtöliitäntään. Aseta L -pistoke valkoiseen RCA-lähtöliittimeen.

1. Kytke kaapelin toinen pää laitteeseen.

Aseta R -pistoke oikeaan kaiuttimeen. Aseta L-pistoke vasempaan kaiuttimeen.

1. Käännä maadoitusliitintä vastapäivään sen verran, että se mahtuu U-muotoiseen liittimeen.

2. Aseta U-muotoinen liitin maadoitusliittimen ruuvin ympärille.

3. Käännä maadoitusliitintä myötäpäivään.

4. Aseta esivahvistimen kytkin asentoon:

• OFF, jos liitetyssä laitteessa on PHONO-tulo.

• ON, jos liitetyssä laitteessa ei ole PHONO-tuloa.

Äänenvoimakkuuden säätöpyörä ei säädä liitetyn laitteen äänenvoimakkuutta.

Luistoneston säätäminen

HUOMAUTUS

Tuotteenvaurioitumisvaara:

Älä säädä äänivarsi- tai tasapainotuspainoa, kun vaihdat luistonestoa. Näin estät neulan vaurioitumisen.

Kun levy soi, pieni voima vetää äänivarren kohti levyn keskikohtaa. Tätä kutsutaan luistamiseksi. Voit vähentää tätä voimaa säätämällä luistamisenestosäädintä.

Noudata seuraavia ohjeita luistoneston säätämiseksi:

1. Käännä luistoneston säätöpyörä minimiasentoon.

2. Jos äänivarsi luistaa tai vetää sisäänpäin lähellä levyn keskikohtaa, lisää luistonestoa yhdellä askeleella.

3. Testaa toisto.

4. Jos ongelma jatkuu, lisää vielä yksi askel.

5. Toista, kunnes äänivarsi soi tasaisesti.

Jos levy ei pysty toistamaan raitoja kokonaan, nollaa luistelunesto arvoon 0.

Kvartsilukituksen ja pitch-nopeuden säätäminen

Kvartsilukko on oletusarvoisesti aktiivinen, kun sävelkorkeuden säädin on keskiasennossa. Tämä pitää levylautanen pyörimisnopeuden vakaana. Kvartsi-LED-merkkivalo palaa vihreänä merkiksi siitä, että kvartsilukko on päällä.

Nopeuden säätäminen manualisesti:

1. Siirrä pitch-säädin haluttuun nopeuteen.

2. Kytke kvartsilukko pois päältä painamalla kvartsipainiketta. Kvartsi-LED-merkkivalo palaa punaisena.

3. Säädä nopeutta pitch-säätimellä. Valitse nopeuspainikkeilla joko ±10 % tai ±20 % nopeuden säätö.

4. Paina kvartsipainiketta uudelleen kytkeäksesi kvartsilukon päälle tai pois päältä.

Huolto

Neulan vaihtaminen

Parhaan kuuntelukokemuksen saavuttamiseksi neula on vaihdettava 1000 kuuntelutunnin välein.

Vaihda neulan tilalle yhteensopiva Ortofon 2M -neula.

Neulanvaihtaminen:

1. Sammuta tuote ja irrota verkkolaite pistorasiasta.

2. Varmista, että äänivarsi on lepoasennossa.

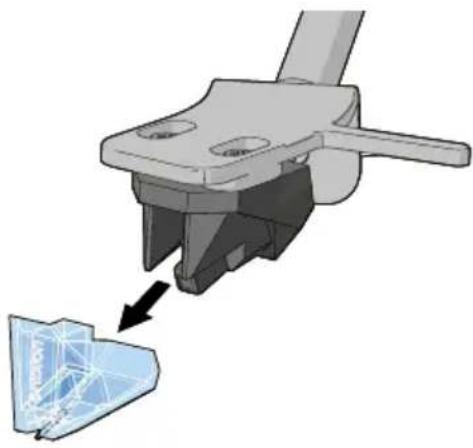

3. Vedä neulaa irti äänivarresta.

1. Aseta uusi neula äänivarsiin.

Puhdistus

Puhdista tuote ulkopuolelta pehmeällä, kostealla liinalla kuukausittain. Vältä hankaavia aineita, jotka voivat vahingoittaa pintaa.

Puhdista vinyylilevyt antistaattisella liinalla parhaan kuuntelukokemuksen saamiseksi. Suosittelemme Lenco TTA-3-in-1-, TTA-5-in-1- tai TTA-6-in-1-puhdistussarjan käyttöä (ei sisälly toimitukseen).

Vianmääritys

OngelmaMahdollinensyyMahdollinenratkaisu
Tuote ei kytkeydy päälle, kun Virtapainiketta painetaan.	Tuotetta ei ole kytketty virtalähteeseen.	Kytke tuote AC/ DC-virtalähteeseen.
Bluetooth®-kaiuttimista ei kuulu ääntä.	Bluetooth®-äänenvoimakkuuden säädin on asetettu minimiasentoon.	Lisäääänenvoimakkuutta Bluetooth®-äänenvoimakkuuden säätimellä.
	Valittu tulo ei vastaa lähdettä. Valitse oikea lähdetulo.
Ääni on meluisa. Tuote on sijoitettu liian lähelle televisiota tai muuta sähkölaitetta.		Sammuta televisio tai muu laite tai siirrä tuote toiseen paikkaan.
Tuote ei vastaa tai sitä ei voi nollata.	Sähköstaattinen purkaus tai muut ulkoiset tekijät ovat vaikuttaneet tuotteeseen.	1. Irrota virtalähde ja kaikki liitetyt laitteet.2. Odota hetki.3. Kytke virtalähde uudelleen.
Pariliitoksenmuodostaminen Bluetooth®-laitteen kanssa ei onnistu.	Tuote ei ole pariliitostilassa. Paina	Bluetooth®-pariliitospainiketta.
	Bluetooth®-vahvistinlaitteesion kytketty pois päältä.	KytkeBluetooth®-vahvistinlaite päälle.
	Bluetooth®-laitteesi on liian kaukana tuotteesta tai laitteiden välissä on este.	Siirrä Bluetooth®-laite lähemmäs tuotetta.
	Bluetooth®-pariliitäntäei onnistunut.	1. Sammuta sekä Bluetooth®-laite että tuote.2. Kytke ne päälle ja pariliitä vielä kerran.Jos ongelma jatkuu, korjaa tuote ja laite uudelleen.
Ääni on meluisa levyä soitettaessa.	Neulaa ei aseteta levyn keskelle. Varmista, että neulan paikka on levyn keskellä.
Ääni on meluisa jonkin aikaa kestäneen käytön jälkeen.	Neula on vahingoittunut. Vaihda uuteen neulaan.

Takuu

Commaxx B.V. tarjoaa huolto- ja takuuhuoltoa Euroopan lainsäädännön mukaisesti, mikä tarkoittaa, että korjaustapauksissa (sekä takuuaikana että sen jälkeen) sinun tulee ottaa yhteyttä paikalliseen jälleenmyyyjään.

• Korjausta vaativia tuotteita ei voi lähettää suoraan Commaxx B.V:lle.
• Jos tämä laite avataan tai siihen päästään käsiksi muussa kuin virallisessa huoltokeskuksessa, takuu raukeaa.
• Tämä laite ei sovellu ammattikäyttöön. Ammattikäytössä kaikki valmistajan takuuvelvoitteet raukeavat.

Vastuuvapauslauseke

Laiteohjelmistoon ja/tai laitteistokomponentteihin tehdään säännöllisesti päivityksiä. Tämän vuoksi jotkin tässä dokumentaatiossa olevat ohjeet, tekniset tiedot ja kuvat voivat poiketa hieman tilanteestasi. Kaikki tässä oppaassa kuvatut kohteet ovat vain havainnollistamistarkoituksessa, eivätkä ne välttämättä sovellu juuri sinun tilanteeseesi. Tässä oppaassa olevia kuvauksia ei voida käyttää oikeudellisiin vaatimuksiin.

Jätehuolto

Tämä symboli osoittaa, että kyseistä sähkötuotetta tai akkua ei saa hävittää yleisenä kotitalousjätteenä Euroopassa. Varmistaaksesi tuotteen ja akun asianmukaisen jätteenkäsittelyn, hävitä ne sähkölaitteiden tai akkujen hävittämistä koskevien paikallisten lakien ja vaatimusten mukaisesti. Näin autat säästämään luonnonvaroja ja parantamaan ympäristönsuojelunormeja sähköjätteen käsittelyssä ja hävittämisessä (sähkö- ja elektroniikkalaiteromudirektiivi).

Vaatimustenmukaisuusvakuutus

Me, Commaxx B.V., ilmoitamme valmistajana, että tuotemerkkimme Lenco® Kiinassa valmistettu tuote LBT-515 on testattu kaikkien asiaankuuluvien CE-standardien ja -määräysten mukaisesti ja että kaikki testit on läpäisty onnistuneesti. Tämä sisältää muun muassa RED 2014/53/EU -asetuksen.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta:

Lisätietoja ja helpdesk-tukea saat osoitteesta www.lenco.com.

Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Alankomaat.

Brukerhåndbok

LBT-515

Audiophile tallerken

Omdettedokumentet
