KÄYTTÖOHJE LBT-189 LENCO

Muiden kuin tässä oppaassa määritettyjen säätimien tai säätöjen käyttö tai muiden toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilylle altistumiseen.

VAROTOIMET ENNEN KÄYTTÖÄ

PIDÄ NÄMÄ OHJEET MIELESSÄ:

1. Älä peitä tai tuki mitään tuuletusaukkoja. Kun laitat laitteen hyllylle, jätä 5 cm vapaata tilaa laitteen ympärille.
2. Asenna mukana toimitetun käyttöoppaan mukaisesti.
3. Pidä laite etäällä lämmönlähteistä, kuten pattereista, lämmittimistä, uuneista, kynttilöistä ja muista lämpöä tuottavista tuotteista tai avotulesta. Laitetta voidaan käyttää vain lauhkeassa ilmastossa. Äärimmäisen kylmiä tai lämpimiä ympäristöjä tulee välttää. Käyttölämpötila-alue on 0–35 °C.
4. Vältä laitteen käyttämistä lähellä voimakkaita magneettikenttiä.
5. Sähköstaattinen purkaus voi häiritä laitteen normaalia käyttöä. Jos näin on, nollaa ja käynnistä laite yksinkertaisesti käyttöohjeen mukaisesti. Käsittele tiedostoja lähetyksen aikana varoen ja ympäristössä, jossa ei ole staattista sähköä.
6. Varoitus! Älä koskaan työnnä mitään esinettä tuotteeseen tuuletusaukkojen tai muiden aukkojen kautta. Korkea jännite virtaa tuotteen läpi ja esineen työntäminen sisälle voi aiheuttaa sähköiskun ja/tai oikosulun sisäosista. Samasta syystä älä kaada vettä tai nestettä tuotteen päälle.
7. Älä käytä märissä tai kosteissa tiloissa, kuten kylpyhuoneissa, höyryisissä keittiössä tai uima-altaiden lähellä.
8. Laitetta ei saa altistaa pisaroille tai roiskeille. Nesteitä sisältäviä esineitä, kuten maljakkoja, ei saa asettaa laitteen päälle tai sen lähelle.

9. Älä käytä tätä laitetta, jos kosteuden tiivistymistä voi tapahtua. Jos laitetta käytetään lämpimässä, kosteassa tilassa, vesipisaroita tai kondensaatiota voi esiintyä laitteen sisällä, eikä laite ehkä toimi oikein. Kytke laite pois päältä 1–2 tunniksi ennen kuin kytket virran uudelleen päälle: laitteen pitää olla kuiva ennen virran kytkemistä.

10. Vaikka tämä laite on valmistettu erittäin huolellisesti ja tarkistettu useita kertoja ennen tehtaalta toimittamista, on silti mahdollista, että ongelmia voi esiintyä, kuten kaikissa sähkölaitteissa. Jos huomaat savua, liiallista lämmön kertymistä tai muita odottamattomia ilmiöitä, irrota pistoke välittömästi pistorasiasta.

11. Tätä laitetta on käytettävä virtalähteellä, joka vastaa teknisiä tietoja. Jos et ole varma kodissasi käytettävästä virtalähteestä, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.
12. Suojaa eläimiltä. Eläimet voivat pureskella virtajohtoja.
13. Käytä laitteen puhdistamiseen pehmeää, kuivaa liinaa. Älä käytä liuottimia tai bensiinipohjaisia tuotteita.
    Voimakkaiden tahrojen poistamiseksi voit käyttää laimeaan pesuaineeseen kostutettua liinaa.
14. Toimittaja ei ole vastuussa vahingoista tai kadonneista tiedoista, jotka johtuvat toimintahäiriöistä, väärinkäytöstä, laitteen muutoksista tai paristojen vaihdosta.
15. Älä katkaise yhteyttä, kun laite alustaa tai siirtää tiedostoja. Muussa tapauksessa tiedot voivat vioittua tai kadota.
16. Jos laitteessa on USB-toistotoiminto, USB-muistitikku on kytkettävä suoraan laitteeseen. Älä käytä USB-jatkojohtoa, koska se voi aiheuttaa häiriöitä ja johtaa tietojen menettämiseen.
17. Arvokilpi on merkitty laitteen pohjaan tai takapaneeliin.
18. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on fyysisiä, aistinvaraisia tai henkisiä häiriöitä tai joilla ei ole kokemusta tai tietoa, jollei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole antanut heille ohjeita laitteen käytöstä.
19. Tämä tuote on tarkoitettu yksityiskäyttöön, ei kaupalliseen tai teolliseen käyttöön.
20. Varmista, että yksikkö on säädetty vakaaseen asentoon. Takuu ei kata vahinkoja, jotka aiheutuvat tuotteen käytöstä epävakaassa asennossa, tärinästä tai iskuista tai tässä käyttöoppaassa olevien varoitusten tai varotoimien noudattamatta jättämisestä.
21. Älä koskaan poista laitteen koteloa.
22. Älä koskaan aseta laitetta muiden sähkölaitteiden päälle.
23. Pidä muovipussit poissa lasten ulottuvilta.

24. Käytä vain valmistajan määrittelemiä lisäosia/lisävarusteita.

25. Jätä huolto pätevän huoltohenkilön suoritettavaksi. Huoltoa tarvitaan, kun laite on jotenkin vaurioitunut, esimerkiksi virtajohto tai pistoke on vaurioitunut, nestettä on roiskunut tai esineitä on pudonnut laitteeseen, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai se on pudonnut.

26. Pitkäaikainen altistuminen musiikkisoittimien voimakkaille äänille voi johtaa tilapäiseen tai pysyvään kuulonmenetykseen.

27. Jos tuotteen mukana tulee virtajohto ja vaihtovirtaverkkolaite:

28. Jos ilmenee ongelmia, irrota vaihtovirtajohto ja ota yhteys pätevään henkilöstöön.

29. Älä astu verkkolaitteen päälle tai jätä sitä puristuksiin. Ole erittäin varovainen, erityisesti pistokkeiden ja kaapelin ulostulokohdan lähellä. Älä laita raskaita esineitä verkkolaitteen päälle, ne voivat vaurioittaa sitä. Pidä laite kokonaisuudessaan poissa lasten ulottuvilta! Virtajohdolla leikkiessään he voivat loukkaantua vakavasti.
30. Irrota laitteen virtajohto ukkosmyrskyn aikana tai kun sitä ei käytetä pitkään aikaan.
31. Pistorasian tulee sijaita lähellä laitetta ja siihen tulee päästä helposti käsiksi.
32. Älä ylikuormita pistorasioita tai jatkojohtoja. Ylikuormitus saattaa aiheuttaa tulipalon tai sähköiskun.
33. Luokan 1 mukaiset laitteet on kytkettävä suojamaadoitettuun pistorasiaan.
    Luokan 2 mukaiset laitteet eivät vaadi maadoitettua liitäntää.
34. Pidä aina kiinni pistokkeesta, kun vedät sen irti pistorasiasta. Älä vedä virtajohdosta. Se voi aiheuttaa oikosulun.

35. Älä käytä vaurioitunutta virtajohtoa tai pistoketta tai löysää pistorasiaa. Ne saattavat aiheuttaa sähköiskun.

36. Jos tuote tai sen mukana tuleva kaukosäädin sisältää nappiparistoja: Varoitus:

- "Älä niele paristoja tai akkuja. Kemiallisen palovamman vaara" tai vastaava.

[Mukana toimitettu kauko-ohjain] Tämä tuote sisältää nappipariston. Jos nappiparisto niellään, se voi aiheuttaa vakavia sisäisiä palovammoja jo kahdessa tunnissa, ja voi johtaa kuolemaan.

- Pidä sekä uudet että vanhat paristot ja akut poissa lasten ulottuvilta.

• Jos paristolokero ei sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä tuote poissa lasten ulottuvilta.

• Jos epäilet, että paristoja tai akkuja on nielty tai työnnetty johonkin kehon aukkoon, hakeudu välittömästi lääkäriin.

• Huomio paristojen tai akkujen käytöstä:

Räjähdysvaara, jos paristo tai akku asetetaan väärin. Vaihda vain samanlaiseen tai vastaavan tyyppiseen.
- Paristoa tai akkua ei saa altistaa korkeille tai matalille äärilämpötiloille tai matalalle ilmanpaineelle suurissa korkeuksissa kävtön, varastoinnin tai kulietuksen aikana.
- Pariston tai akun vaihtaminen väärän tyyppiseen voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
- Paristojen tai akkujen hävittäminen tuleen tai kuumaan uuniin tai paristojen tai akkujen mekaaninen murskaaminen tai leikkaaminen voi johtaa räjähdykseen.
- Paristojen tai akkujen jättäminen erittäin kuumaan ympäristöön voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
- Paristojen tai akkujen altistaminen erittäin matalalle ilmanpaineelle voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun yuotamiseen.
- Ympäristönsuojeluun liittyvät asiat on huomioitava paristojen ja akkujen hävittämisessä.

ASENTAMINEN

• Pura kaikki osat pakkauksesta ja poista suojamateriaalit.
• Älä yhdistä laitetta sähkövirtaan ennen kuin tarkistat jännitteen ja ennen kuin kaikki liitännät on tehty.

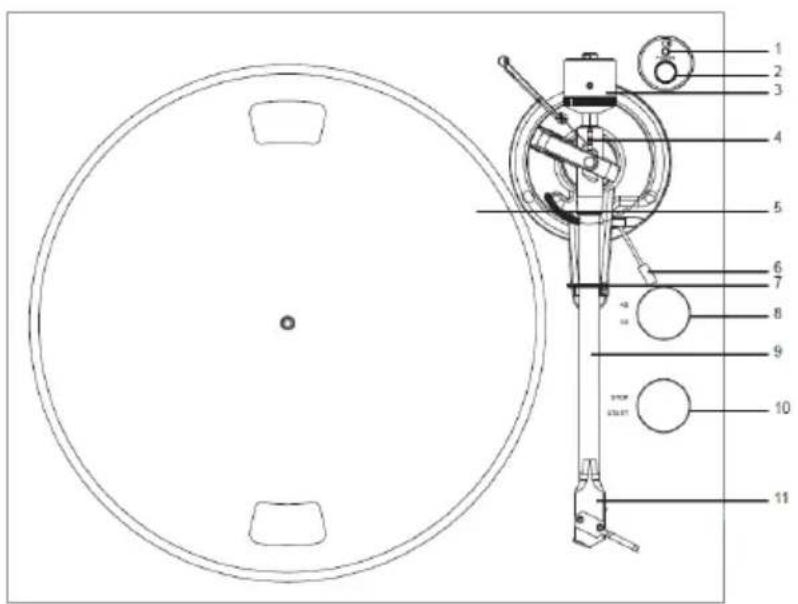

OSAT, OMINAISUUDET JA LIITÄNNÄT

1. Virran ja Bluetoothin merkkivalo
2. Virtapainike
3. Vastapaino
4. Sivuttaisvedon säätötappi
5. Levylautanen
6. Äänivarren nostovipu
7. Äänivarren tuki
8. 33/45-valitsin
9. Äänivarsi
10. Pysäytys-/käynnistysnuppi
11. Äänirasia

1. Kansi

2. Sivuttaisvedon paino

3. Kannen sarana

4. USB-PC-liitäntä
5. Maadoitusliitin
6. AC-DC-virtaliitäntä
7. PHONO- ja linjalähtöliitännät
8. PHONO- ja linjalähtökytkin

Tarkista huolellisesti ja varmista, että löydät seuraavat tuotteet pakkauksesta:

1) Laite

7) Käyttöopas

2) Verkkolaite EU-UK-pistokkeella

8) Äänirasian kohdistussabluuna

3) Vastapaino

9) USB-PC-kaapeli

4) Levylautanen hihnalla

10) 2 kpl kannen varakumisuojia

5) 45 kierr./min sovitin

11) Sivuttaisvedon paino

6) Levymatto

12) Linjalähtökaapeli

Tämä levysoitin toimitetaan tehtaalla asennetun ja säädetyn äänirasian kanssa.

** Seuraavat äänirasian säätöohjeet annetaan siltä varalta, että äänirasia vaihdetaan myöhemmin eri malliin.

Kannen asentaminen

Asenna kansi huolellisesti saranatappien päälle.

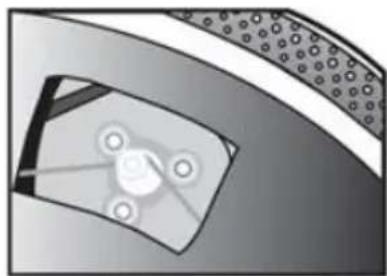

Levylautasen ja hihnan asettaminen

1. Asenna vetohihna levylautasen alla olevan sisärenkaan päälle ja varmista,

ettei se irtoa asennuksen aikana.

1. Aseta levylautanen levysoittimen keskitappiin ja käännä sitten lautasta, kunnes näet vetomoottorin vetopyörän vasemmassa yläkulmassa olevan ikkunan läpi.

1. Tartu varovasti vetohihnaan ja laita se moottorin vetopyörän ympärille uraan.
2. Yhdistä virtasovitin levysoittimeen ja kytke virta päälle levysoittimeen.
3. Aseta moottorin käynnistys-/pysäytyskytkin käynnistysasentoon ja tarkista, pyöriikö levylautanen. Jos levylautanen ei pyöri, kokeile tehdä edellä luetellut vaiheet uudelleen.

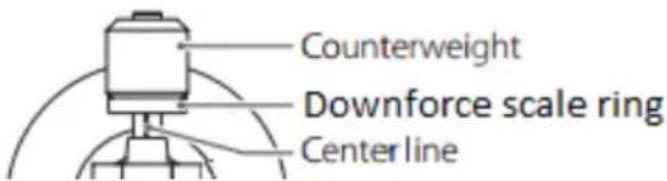

Äänirasian neulapainon säätäminen

Mukana tuleva vastapaino soveltuu äänirasioille, joiden paino on 3,0–6,0 g.

• Työnnä vastapaino varovasti kiertämällä äänivarren takaosaan (asteikko kohti levysoittimen etuosaa).
• Poista äänirasian suojus.
• Laske äänivarsi ja aseta äänirasia äänivarren tuen ja levylautasen väliseen tilaan.

Pyöritä varovasti vastapainoa, kunnes äänivarsi on vaakasuorassa.

Äänivarren pitäisi palautua tasapainoon eli vaakasuoraan, jos sitä nostetaan tai lasketaan. Tämä säätö on tehtävä huolellisesti.

- Kun äänivarsi on oikein tasapainotettu, siirrä se takaisin tukeen. Pidä kiinni vastapainosta liikuttamatta sitä ja käännä neulapainon asteikkorengasta, kunnes nolla on äänivarren takaosassa olevan mustan linjan kohdalla. Tarkista, että äänivarsi on edelleen tasapainossa.

1.75 0 0.25 0.5 1.5 1.25 2.0

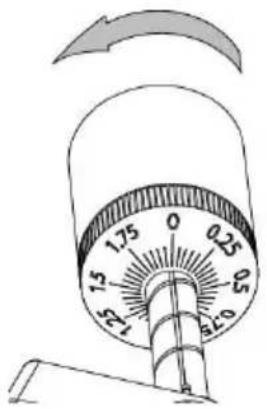

- Pyöritä vastapainoa myötäpäivään (edestäpäin katsottuna) neulapainon säätämiseksi äänirasian valmistajan suositusten mukaan. Yksi asteikon merkki vastaa 0,05 gramman neulapainoa.

1.75 0 0.25 0.5 1.5 2.5 3.20

HUOMAA: Suositeltu neulapaino tehtaalla asennettuihin äänirasioihin on 3,0 ±0,5 g.

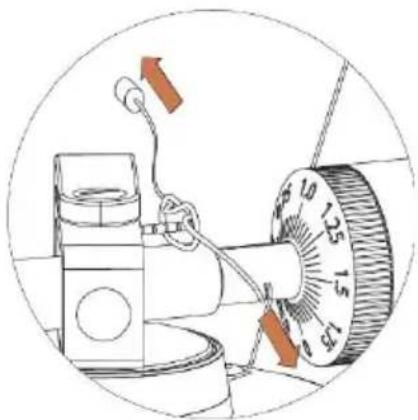

Sivuttaisvedon poistopaino

Löydät pakkauksesta sivuttaisvedon poistopainon, jossa on pieni siima.

Noudata alla olevia ohjeita sivuttaisvedon poistopainon kanssa:

1. Pujota siiman lenkki sivuttaisvedon poistopainon 3. uraan (oikea sivuttaisvedon poistopaino tehtaalla asennettuihin äänirasioihin).

1. Vedä sivuttaisvedon poistopainoa hieman, jotta siima siirtyy tappiin.

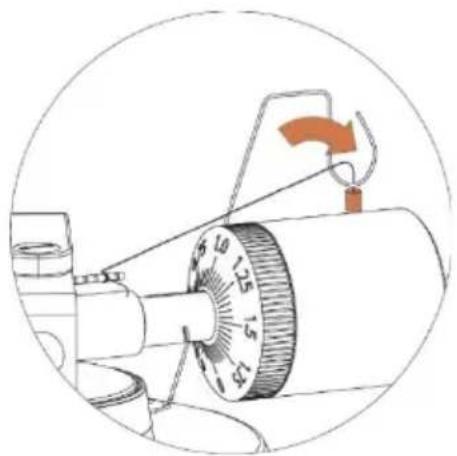

2. Nosta sivuttaisvedon poistopaino sivuttaisvedon poistopainon lankatuen yli. Sivuttaisvedon poistopainon pitäisi nyt riippua vapaassa tilassa tuen vasemmalla puolella.

Liu'uta sivuttaisvedon poistopainon siiman lenkki tapin 3. uraan, jotta saat oikean sivuttaisvedon poiston tehtaalla asennettuun äänirasiaan. Syötä siima rautalankatuen lenkin läpi.

Sivuttaisvedon poisto säätäminen

Sivuttaisvedon poisto säädetään neulapainon mukaan seuraavasti:

Neulapaino

2-2,5 g

2,5-3 g

3–3,5 g

3,5–4 g

Ura tapissa

Liu'uta sivuttaisvedon poistopainon siiman lenkki tapin 3. uraan, jotta saat oikean sivuttaisvedon poiston tehtaalla asennettuun äänirasiaan. Syötä siima rautalankatuen lenkin läpi.

Stereojärjestelmän yhdistäminen

RCA-liittimet

• Tämän laitteen RCA-liittimiä käytetään sekä Phone- että linjalähtöliitännöissä. Ne määräytyvät Phono-/linjakytkimen mukaan.
• Linjalähtönä käytettäessä liittimet lähettävät analogisia linjatasoisia signaaleja, ja ne voidaan kytkeä suoraan aktiivikaiutinpariin tai stereojärjestelmän sopivaan tuloon. Phono-lähtönä käytettäessä ne tulisi kytkeä phono-esivahvistimeen tai stereojärjestelmän phono-tuloon.
• Punainen liitin yhdistetään oikeaan kanavaan ja valkoinen liitin vasempaan kanavaan.

Huomaa:

• Jos phono-/linjakytkin on asetettu LINJA-asentoon, mutta RCA-liittimet on yhdistetty stereojärjestelmän phono-tuloon, ääni saattaa vääristyä tulon ylikuormituksen vuoksi, mikä saattaa vahingoittaa stereojärjestelmääsi.
  · Jos phono-/linjakytkin on asetettu PHONO-asentoon, mutta RCA-liittimet on yhdistetty stereojärjestelmän linjatuloon, äänenvoimakkuus on hyvin alhainen signaalin esivahvistuksen puuttumisen vuoksi.

RCA-liitintä ei ole suunniteltu yhdistettäväksi suoraan passiivikaiuttimiin, ja jos näin tapahtuu, äänenvoimakkuus on hyvin alhainen.

Verkkovirtaliitäntä

Verkkolaite on vaahtomuovisessa pakkausmateriaalissa. Pura verkkolaite pakkauksesta ja liitä sen pieni pää levysoittimen takana olevaan

Toiminta

Levysoitintoiminto

1. Yhdistä mukana toimitettu verkkolaite laitteeseen ja kytke levysoitin päälle painamalla virtapainiketta (2).
2. Poista neulansuojus äänirasiasta.
3. Aseta levymatto levylautaselle ja aseta levy maton päälle. Jos soitat 45 kierrosnopeudella pyöriviä levyjä, laita 45 RPM:n sovitin keskitappiin ennen levyn laittamista levylautaselle.
4. Aseta 33/45 RPM -valitsin levyn tyypin mukaan.
5. Käännä käynnistys-/pysäytysvalitsin käynnistysasentoon, jotta levylautanen alkaa pyöriä.
6. Avaa äänivarren pidike ja aseta äänivarren nostovipu yläasentoon.
7. Aseta äänivarsi haluttuun kohtaan (raitaan) levyllä.
8. Siirrä äänivarren nostovipu ala-asentoon siirtääksesi äänivartta kohti levyä. Vaihtoehtoisesti voit asettaa neulan haluttuun kohtaan levyllä.
9. Laske äänivarsi varovasti levylle.
10. Kun olet lopettanut levyn toiston, nosta äänivarsi, palauta se pidikkeeseen ja lopeta painamalla käynnistys/pysäytys-painiketta.
11. Kytke virta pois päältä painamalla virtapainiketta.

Bluetooth-käyttö

Tässä laitteessa on Bluetooth-lähetin, joka lähettää äänen Bluetooth-kaiuttimeen tai -kuulokkeisiin langattomasti.

1. Kytke virta päälle Bluetooth-kaiuttimeen ja varmista, että se on pariliitostilassa.
2. Kytke levysoitin päälle virtapainikkeesta (2). LED-merkkivalo (1) palaa ensin punaisena ja vilkkuu sitten sinisenä ulkoisen kaiuttimen tai kuulokkeiden Bluetooth-haun aikana.

Huomautus: jos haluat poistaa Bluetooth-hakutoiminnon käytöstä, voit painaa virtapainiketta 3 sekunnin ajan, jolloin LED-merkkivalo muuttuu punaiseksi.

1. Pariliitoksen muodostamisen aikana sininen LED-valo vilkkuu kaksi kertaa sekunnissa ja muuttuu sitten sinisenä palavaksi valoksi, kun pariliitos on muodostettu;

Huomaa: Tämä laite muodostaa yhteyden lähimpään Bluetooth-laitteeseen. Jos 2 minuutin kuluessa ei löydy Bluetooth-kaiutinta, jonka kanssa voi muodostaa pariliitoksen, Bluetooth-lähetin kytkeytyy pois käytöstä ja LED-valon väri muuttuu punaiseksi.

1. Voit purkaa pariliitoksen painamalla virtapainiketta pitkään 3 sekunnin ajan tai kytkemällä Bluetooth-pariliitoksen pois päältä ulkoisesta Bluetooth-kaiuttimesta tai -kuulokkeista.

"Tässä tuotteessa on Bluetooth-lähetystoiminto, mutta sillä ei ole mahdollista vastaanottaa Bluetooth-ääntä: tämä tarkoittaa sitä, että voit lähettää langattomasti Bluetooth-äänisignaalin ulkoiseen laitteeseen, kuten Bluetooth-kaiuttimeen, Bluetooth-kuulokkeisiin, Bluetooth-vastaanotolla varustettuun äänijärjestelmään..."

Audacity-ohjelmiston yleiskatsaus

Audacity on ilmainen ohjelmisto, jolla on GNU General Public License (GPL) -lisenssi. Lisätietoja sekä avoin lähdekoodi löytyvät Internetistä osoitteesta https://www.audacityteam.org/download/

* Varmista, että olet asentanut ohjelmiston ennen aloittamista.

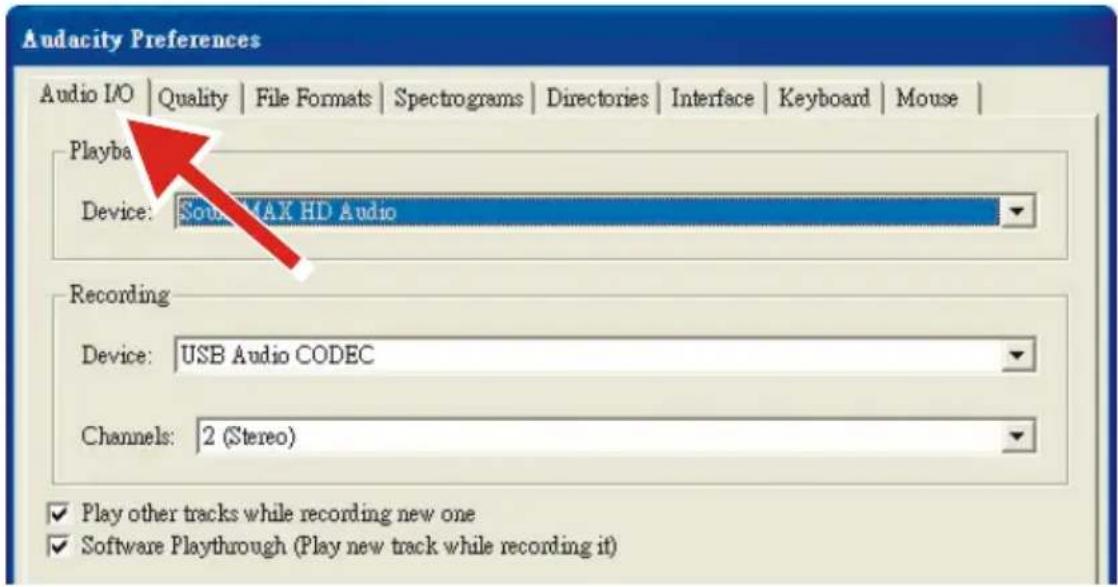

Tietokoneen asettaminen toimimaan Audacityn kanssa

1. Liitä tulolähde laitteeseen.

2. Liitä USB-johto tietokoneeseen.

3. Asenna Audacity-tallennusohjelmisto.
4. Avaa Audacity-ohjelma.
5. Valitse Audacityn Valikko, sitten Muokkaa-välilehdeltä Asetukset.

1. Valitse Audio I/O -välilehti ylhäältä vasemmalta.

2. Kohdassa Toisto, Laite valitse your internal sound card (sisäinen äänikorttisi).
   • Kohdassa Tallennus, Laite valitse USB Audio CODEC.
   • Kohdassa Tallennus, Kanavat valitse 2 (Stereo).

3. Merkitse rasti ruutuun Play other tracks while recording new one (Toista muita kappaleita, kun nauhoitat uutta).
4. Merkitse rasti ruutuun Software Playthrough (Software Playthrough).

Albumien tallentaminen Audacity-ohjelmalla

1. Projektin tallentaminen

• Audacity kirjoittaa kaikki muutetut ja nauhoitetut äänet hakemistoon nimeltä Projectname_data, joka sijaitsee siellä, mihin itse projektitiedosto tallennettiin.
• Valitse sitten Save Project as (Tallenna projekti nimellä) Audacityn Tiedosto-välilehdeltä ja valitse projektille tallennussijainti ja tiedostonimi.
• Huomaa, että käynnistäessäsi Audacityn ensimmäisen kerran, vain "Save as" (Tallenna...) -valikkovaihtoehto on käytettävissä.

• Aseta USB--levysoittimesi soittamaan kappale tai albumi, jonka haluat tallentaa.
• Aloita tallennus napsauttamalla punaista tallennuspainiketta.
• Laske USB-levysoittimen äänivarsi albumin ja kappaleen kohdalle, jonka haluat tallentaa.
  • Pysäytä tallennus napsauttamalla sinistä taukopainiketta. Jatka

painamalla sitä uudelleen.

Siinä kaikki. Voit nyt käsitellä tallennettasi ja tutustua Audacityn muokkausominaisuuksiin. Muista, että voit käyttää peruutustoimintoa lähes rajattomasti, kun projekti on auki.

HUOMAA: CD-levyjä ei voi polttaa suoraan Audacity-sovelluksella. On käytettävä muita CD-polttosovelluksia.

Huolto ja puhdistus

Levysoittimesi vaatii vain vähän tai ei lainkaan säännöllistä huoltoa. Poista pöly hieman kostealla antistaattisella liinalla. Älä koskaan käytä kuivaa liinaa, sillä se synnyttää staattista sähköä ja vetää puoleensa lisää pölyä!

Antistaattisia puhdistusaineita on saatavana erikoisliikkeistä, mutta niitä on käytettävä säästeliäästi, jotta kumiosat eivät vaurioidu. On suositeltavaa asentaa neulansuojus ennen puhdistus- tai huoltotoimenpiteitä vaurioiden välttämiseksi.

Jos levysoitinta ei käytetä pitkään aikaan, vetohihna on irrotettava epätasaisen venymisen estämiseksi.

HUOMAA: Irrota levysoitin aina virtalähteestä varotoimenpiteenä ennen huoltoa!

Hyödyllisiä vinkkejä

Levysoitin on sijoitettava alhaisen resonanssin alustalle, kuten puulle tai monikerroksiselle vanerilevylle, jotta rakenteelliset värähtelyt eivät häiritsisi soittoa.

Äänirasian vaihtaminen

1. Ennen vaihtoa laita neulansuojus takaisin neulan päälle, jotta neula ei

vahingoitu vaihtoprosessin aikana.

1. Irrota johtimet varovasti alkuperäisestä äänirasiasta.

2. Löysää kaksi äänirasian kelkkaan kiinnittävää ruuvia ja irrota alkuperäinen äänirasia.

3. Asenna uusi äänirasia kelkkaan ja kiristä ruuvit kevyesti. Älä kiristä ruuveja kokonaan tässä vaiheessa.

4. Yhdistä johtimet uuden äänirasian liitäntöihin. Johtimien värikoodit ovat seuraavat:

Valkoinen vasen kanava positiivinen (L+)

Musta vasen kanava negatiivinen (L-)

Punainen oikea kanava positiivinen (R+)

Musta oikea kanava negatiivinen (R-)

1. Säädä äänirasian asentoa varmistaaksesi, että se on tarkasti linjassa kelkan kanssa niin, että neula seuraa uria täydellisesti.

Tämän saavuttamiseksi aseta mukana toimitettu paperinen äänirasian kohdistussabluuna levysoittimen keskitappiin, nosta äänivarsi varovasti ja aseta neulan kärki 130 mm:n ja 250 mm:n pisteisiin. Hienosäädä äänirasian asentoa kelkassa, kunnes äänirasia on täysin samansuuntainen molemmissa pisteissä olevien vertailuviivojen kanssa.

1. Kiristä ruuvit kokonaan, kun täydellinen kohdistus on saavutettu.

HUOMAA: Jos et tunne tätä menettelyä tai et osaa suorittaa sitä, suosittelemme, että otat yhteyttä ammattilaiseen, joka suorittaa asennuksen.

Tekniset tiedot:

Nimellisnopeudet	33 1/3 ja 45 RPM
Nopeusvaihtelu	± 1 %
Huojunta ja värinä	≤ 0,15 %
Signaali/kohina-suhde	55 dB

Neulapainoalue	3,0–6,0 g
Äänivarren tehollinen pituus	8,6" (218,5mm)
Keskiöylitys	0,73 tuumaa
Virrankulutus	5 W (maks.)
Ulkoinen virtalähde	12 V/500 mA AC-DC
Mitat (L x K x S)	420 x 360 x 125 mm
Paino	4,8 kg

Tekniset tiedot: AT-3600L (äänitekniikka)

Taajuusvaste	20 Hz – 20 kHz
Suositeltu kuormitusimpedanssi	47 kΩ
Kanavatasapaino	< 2,5 dB
Vahvistimen liitäntä	MM – tulo
Kanavaerotus	>18 dB
Suositeltu seurantavoima	3,0 ± 0,5 g
Lähtöjännite	2,5 mV
Paino	5 g

Mahdollinen virheellinen toiminta ja vikatilanteet

Nämä levysoittimet valmistetaan erittäin korkeiden standardien mukaan ja jokainen soitin käy läpi tarkan laaduntarkastuksen ennen tehtaalta lähtöä. Mahdolliset ongelmat eivät aina johdu materiaali- tai valmistusvioista, vaan syynä saattaa olla virheellinen käyttö tai epäsuotuisista olosuhteista.

Seuraavassa on luettelo yleisimmistä vikojen oireista.

Levylautanen ei pyöri, vaikka laite on kytketty päälle:

• Laitetta ei ole yhdistetty virtalähteeseen.
• Pistorasiassa ei ole virtaa.
• Vetohihnaa ei ole asennettu tai se on pois paikaltaan.

- Yksikkö kytkeytyi automaattisesti valmiustilaan, kytke virta uudelleen päälle.

Ei signaalia toisesta tai kummastakaan kanavasta:

- Vahvistimen phone-tuloa ei ole valittuna.

- Vahvistinta ei ole kytketty päälle.

- Vahvistin tai kaiuttimet on mykistetty.

- Ei yhteyttä kaiuttimiin.

- Ei yhteyttä levysoittimen ja vahvistimen välillä.

- Johtimia ei ole yhdistetty äänirasiaan.

Voimakasta hurinaa phono-tulossa:

- Äänirasian, äänivarren tai äänivarren kaapelin maajohdinta ei ole kytketty oikein vahvistimeen tai maasilmukkaan.

- Levysoitin liian lähellä kaiuttimia.

Säröytynyt tai epäselvä ääni toisessa tai kummassakin kanavassa:

• Levysoitin on kytketty väärään tuloon vahvistimessa.
• Neula tai kannatin on vioittunut.
• Vetohihna venynyt liikaa tai likainen.
• Levylautasen laakerissa ei ole öljyä tai se on likainen tai vioittunut.
• Pölyä neulassa.
• Esivahvistimen MM/MC-kytkin on asetettu väärin.

Huomautus: Virransäästötoimenpiteitä koskevien vaiheen

2 ErP-vaatimusten vuoksi verkkovirtaan kytketty laite siirtyy automaattisesti valmiustilaan, jos musiikkia ei ole soitettu noin 20 minuuttiin.

Jos yksikkö kytkeytyy toistuvasti pois päältä, kyseessä ei ole vika.

Verkkolaitesovitin

Valmistaja: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD

Mallinumero: SW1200500-FM

Syöttöjännite: 100–240 V

AC-tulon taajuus: 50/60 Hz

Lähtöjännite: DC 12 V

Lähtövirta: 0,5 A

Ulostuloteho: 6 W

Aktiivitilan keskimääräinen hyötysuhde: 79,62 %

Hyötysuhde alhaisella kuormituksella (10 %): 70,40 %

Kuormittamattoman tilan tehonkulutus: 0,073 W

Käytä vain käyttöohjeissa lueteltuja verkkolaitteita

Takuu

Commaxx B.V. tarjoaa huoltoa ja takuuta EU-lainsäädännön mukaisesti, mikä tarkoittaa sitä, että korjausasioissa (sekä takuuaikana että sen jälkeen) sinun tulee ottaa yhteyttä paikalliseen jälleenmyyjään.

Tärkeä huomautus: Korjausta vaativia tuotteita ei voi lähettää suoraan Commaxx B.V.:Ile.

Tärkeä huomautus: Takuu raukeaa, jos jokin valtuuttamaton huoltoliike avaa tämän laitteen tai tekee sille toimenpiteitä.

Laite ei sovellu ammattikäyttöön. Kaikki valmistajan antamat takuut evätään, jos laitetta käytetään ammattikäytössä.

Vastuuvapauslauseke

Laiteohjelmiston ja/tai laitteistokomponenttien päivityksiä tehdään säännöllisesti. Tästä syystä jotkin tämän oppaan ohjeista, teknisistä tiedoista ja kuvista eivät ehkä vastaa täysin omaa tilannettasi. Kaikki tämän oppaan kuvat ovat vain viitteellisiä, eivätkä ne välttämättä vastaa todellista tilannetta. Tämän käyttöoppaan kuvaukset eivät oikeuta laillisiin oikeuksiin tai vaateisiin.

Vanhan laitteen hävittäminen

Tämä symboli ilmaisee, että kyseistä sähkötuotetta, paristoa tai akkua ei saa hävittää muun kotitalousjätteen seassa Euroopan alueella. Varmistaaksesi tuotteen, pariston ja akun oikean jätteenkäsittelyn, hävitä ne sähkölaitteiden tai paristojen ja akkujen hävittämistä koskevien paikallisten lakien mukaisesti. Näin autat säästämään luonnonvaroja ja parantamaan ympäristönsuojelun tasoa sähköjätteiden käsittelyssä ja hävittämisessä (sähkö- ja elektroniikkalaiteromudirektiivi).

VAATIMUSTENMUKAISUUSVAKUUTUS

Commaxx ilmoittaa täten, että radiolaitetyyppi [Lenco LBT-188 (V2) / LBT-189 / LBT-288] on direktiivin 2014/53/EU mukainen. EU:n

vaatimustenmukaisuusilmoituksen koko teksti on luettavissa seuraavassa internet-osoitteessa:

https://commaxx-certificates.com/doc/lbt-188_doc.pdf

RF-tyyppi	Taajuusalue (MHz)	Teho (dBm)
Bluetooth	2402–2480	< 6

Huolto

Lisätietoa ja tukea saat osoitteesta www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, The Netherlands.
