KÄYTTÖOHJE LS-200 LENCO

Levysoitin, jossa on Bluetooth®-vastaanotto, -siirto ja puukaiuttimet

Tietoatästäasiakirjasta

Tämä käyttöopas sisältää kaikki tuotteen oikeaan, tehokkaaseen ja turvalliseen käyttöön liittyvät tiedot. Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

Käytetyt symbolit

⚠AROITUS!	Huomiosana ilmaisee mahdollisesti vaarallista tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä.
⚠HUOMIO!	Huomiosana ilmaisee mahdollisesti vaarallista tilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, ellei sitä vältetä.
HUOMAUTUS	Huomiosana ilmaisee käytäntöjä, jotka eivät liity fyysiseen vammaan.
i	Ilmaisee tärkeää tietoa, joka ei suoranaisesti liity turvallisuuteen.

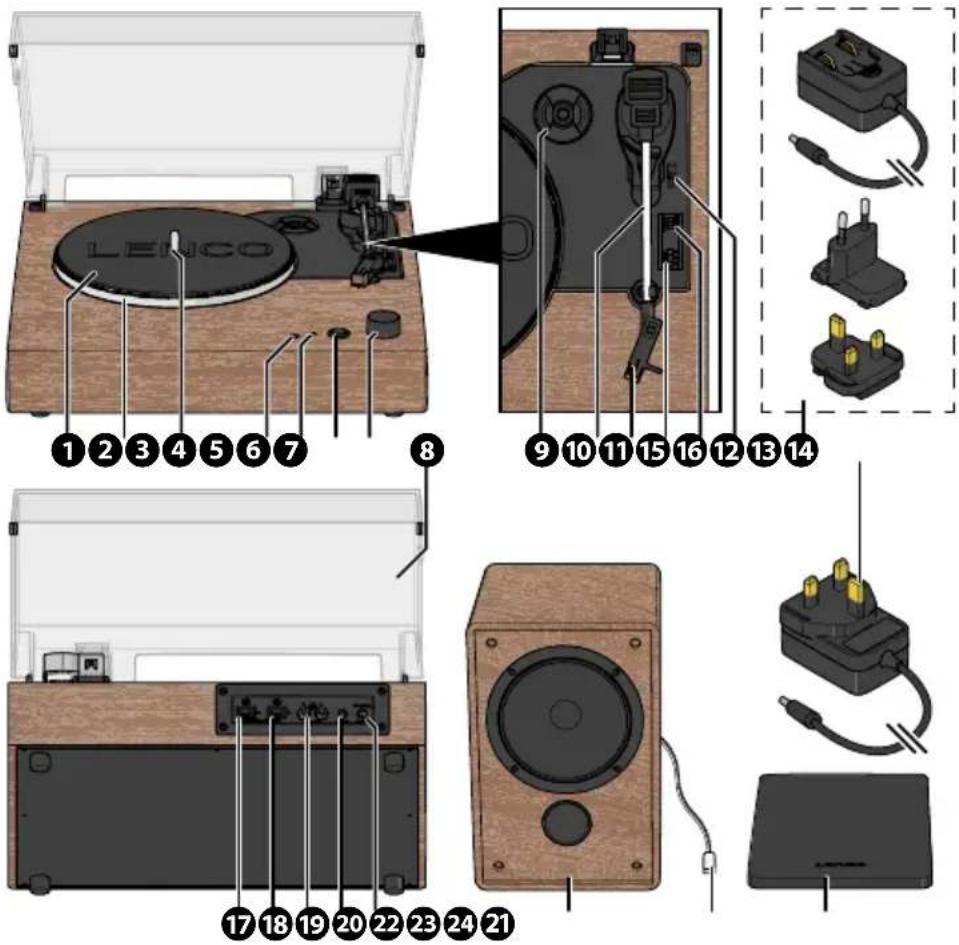

Tuotteenkuvaus

⑦Virta-/äänenvoimakkuusvalitsin

8Pölysuoja

*Tuote toimitetaan joko vaihdettavan EU/UK-Virtasovittimen tai kiinteän Yhdistyneen kuningaskunnan Virtasovittimen kanssa.

945RPM-sovitin

10 Äänenvarsi

11 Kasetti

12 Nopeudenvalitsin(33,45RPM)

13 Automaattinenpysäytyskytkin

14 Kiinnitysvipu

15 EU/UK-Virtasovitin*

16 Yhdistyneenkuningaskunnan

Virtasovitin*

LED-merkkivalo Tila / tila Kuvaus

Vihreä kiinteä	Phono-tila	Musiikin vastaanottaminen vinyylilevystä.
Vihreä vilkkuu	Bluetooth®-lähetystilan yhdistäminen	Etsitkö Bluetooth®-kaiutinta/kuulokkeita liitettäväksi.
Syaaninvihreä kiinteä	Bluetooth®-lähetystila kytketty	Kytketty Bluetooth®-kaiuttimeen/kuulokkeisiin.
Sininen vilkkuminen	Bluetooth®-vastaanottotilan pariliitos	Etsit Bluetooth®-äänilähdettä/laitetta.
Sininen kiinteä	Bluetooth®-vastaanottotila kytketty	Kytketty Bluetooth®-äänilähteeseen/laitteeseen.
	Toistaaktiivinen	Musiikkisoi.

LED-merkkivalo Tila / tila Kuvaus

Violetti kiinteä	Aux-tulotila	Musiikin vastaanottaminen AUX-tulon kautta liitetystä äänilähteestä.
Punainen kiinteä	Toisto keskeytetty	Musiikin toisto on keskeytetty.

Tekniset tiedot

Teknisettiedot Arvo / Kuvaus
LS-200
Tuote Levysoitin, jossa on Bluetooth-vastaanotto, lähetys ja puukaiuttimet
KäyttömoottoriDC-servomoottori
Nopeusasetukset 33, 45 RPM
Virrankulutusvalmiustilassa < 0,5 W
Bluetooth®-versio	5,2
Bluetooth®-taajuusalue	2402-2480MHz
Bluetooth®toimintaetäisyys	10m
Suurinsiirtoteho	< 6 dBm
Virrankulutus	24W
Mitat (p × l × k)	325 × 320 × 105 mm (kansi suljettuna)
Paino4,85kg
Virtasovitin
Virtasovittimen valmistaja	HUIZHOU FUJIA APPLIANCE TECH. CO., LTD.
Virtasovittimet	FJ-SWI24SI202000N / FJ-SWI24SI202000B
Tulojännite	100 - 240 V ~ 50/60 Hz
Lähtöjännite	12V
Lähtövirta	2A
Lähtöteho	24W
Keskimääräinenaktiivinen hyötysuhde	>=86,2%
Tehokas pienellä kuormituksella (10 %)	72,88%
Teho ilman kuormitusta	< 0,1 W
Kaiuttimet
Äänitehontehollisarvo	2× 10 W
Mitat (kaiutinta kohti)	144 × 175 × 220 mm

Käyttötarkoitus

Tämä tuote on tarkoitettu levysoittimeksi, jossa on sisäänrakennettu vahvistin, 2 puukaiutinta ja Bluetooth-toiminto.

Tämä tuote on tarkoitettu vain sisäkäyttöön.

Käytä tuotetta vain tässä käyttöoppaassa kuvatun mukaisesti.

Tätä tuotetta ei ole tarkoitettu kaupalliseen käyttöön.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on heikentyneet fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole riittävästi kokemusta tai tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole valvonut tai opastanut heitä laitteen käytössä.

Turvallisuusohjeet

Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

AROITUS!

Tukehtumisvaara:

- Älä anna lasten leikkiä pakkausmateriaalilla. Pakkausmateriaalit voivat johtaa tukehtumiseen. Pidä pakkausmateriaali aina lasten ulottumattomissa.

Sähkövaara:

• Älä altista tuotetta vedelle, sateelle, korkealle ilmankosteuudelle tai muulle kosteuudelle.
• Älä käytä tuotetta kosteissa tiloissa, kuten kylpyhuoneessa tai keittiössä.
• Älä koskaan työnnä mitään esineitä tuotteen tuuletusaukkoon. Tuote sisältää sähkökomponentteja.
• Käytä vain mukana toimitettua virtasovitinta.
• Pidä tuote kaukana lemmikkieläimistä ja muista eläimistä. Eläimet voivat purra virtajohdon läpi ja saada sähköiskun.
• Älä avaa tuotetta; sen sisällä ei ole osia, joita käyttäjä voisi huoltaa.
• Tätä tuotetta saa huoltaa vain pätevä teknikko.

Tulipalovaara:

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote aina välittömästi.
• Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.
• Älä peitä tuuletusaukkoja. Jätä aina vähintään 5 cm tilaa tuotteen ympärille.
• Älä aseta tuotetta muiden sähkölaitteiden päälle.
• Älä koskaan käytä tuotetta vaurioituneella virtajohdolla tai sovittimella.

AJOMIO!

Kuulon heikkenemisen riski:

- Pitkäaikainen altistuminen suurille äänenvoimakkuuksille voi aiheuttaa kuulovaurioita.

HUOMAUTUS

Tuotteenvaurioitumisvaara:

• Pidä tuote kaukana lämmönlähteistä, kuten lämpöpattereista, lämmittimistä, uuneista ja avotulesta.
• Pidä tuote kaukana voimakkaista magneettisista esineistä.
• Pidä virtajohto ja tuote aina poissa paikoista, joissa kuljetaan paljon.
• Älä irrota tuotetta pistorasiasta johdosta vetämällä. Tartu aina pistokkeeseen ja vedä.
• Vältä sähköstaattista purkausta tuotetta käsitellessäsi. Sähköstaattinen purkaus voi häiritä tuotteen normaalia toimintaa.
• Käytä tuotetta vain kohtalaisessa ilmastossa. Vältä erittäin kylmiä tai kuumia ympäristöjä. Suositeltava käyttölämpötila on 0 °C:n ja 35 °C:n välillä.
• Käytä vain valmistajan toimittamia lisävarusteita.
• Irrota tuote sähköpistorasiasta ukkosmyrskyjen aikana ja jos tuotetta ei aiota käyttää pitkään aikaan.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Puhdista tuote ulkopuolelta pehmeällä, kostealla liinalla kuukausittain. Vältä hankaavia aineita, jotka voivat vahingoittaa pintaa.

Asennus

Tarkista pakkauksen sisältö

Tarkista, että kaikki osat ovat tallella ja että niissä ei ole näkyvissä vaurioita. Jos osia puuttuu tai ne ovat vaurioituneet, ota yhteyttä Lenco B.V.:n huoltopalveluun verkkosivuston kautta: www.lenco.com.

Tuotteen asentaminen

1. Poista suojapakkaus.
2. Aseta tuote tasaiselle, vakaalle ja matalaresonanssiselle alustalle pistorasian lähelle.

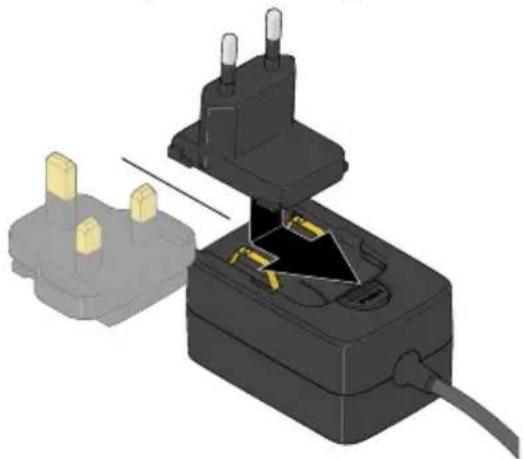

3. (Vain malleissa, joissa on vaihdettava EU/UK-Virtasovitin*) Aseta ja liu'uta EU:n tai Yhdistyneen kuningaskunnan pistoke Virtasovittimeen pistorasiasta riippuen.

1. Kytke virtalähde virtalähteeseen.

2. Kytke verkkolaitteen toinen pää pistorasiaan.

3. Kytke virtalähde virtalähteeseen.

4. Kytke verkkolaitteen toinen pää pistorasiaan.

Voit irrottaa EU- tai UK-pistokkeen painamalla EU/UK-Virtasovittimen painiketta ja liu'uttamalla ja vetämällä UK- tai EU-pistoketta ylöspäin.

1. Aseta levylautanen maton päälle.

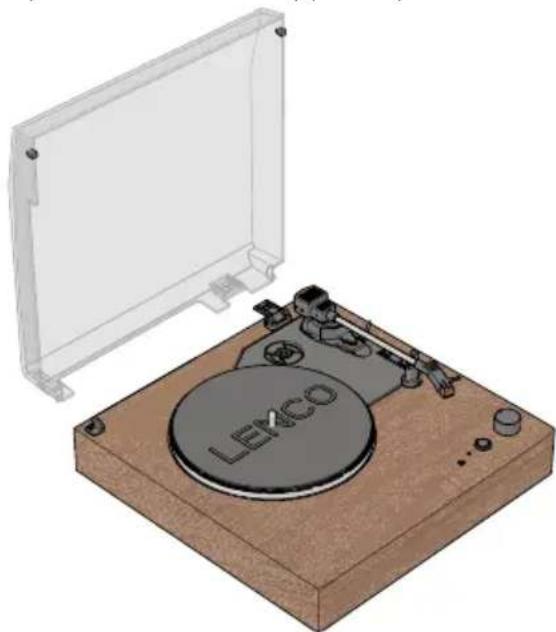

Pölysuojan asentaminen

1. Varmista, että pölykannen sarana on suunnattu tasaisesti levysoittimen takaosaa kohti.
2. Kohdista pölysuoja levysoittimen saranaan.
3. Paina pölykansi saranaan ja napsauta kaksi akselitappia levysoittimen kahteen pidikkeeseen.

Mukana toimitettujen kaiuttimien liittäminen

1. Aseta kaiuttimet levysoittimen kummallekin puolelle. Pidä vähintään 10 cm:n etäisyys kaiuttimien ja levysoittimen välillä.
2. Kytke vasemman kaiuttimen johto levysoittimen takana olevaan vasemman kaiuttimen tuloon.
3. Kytke oikea kaiutinjohto levysoittimen takana olevaan oikean kaiuttimen tuloon.

Kytkeminen ulkoiseen (esi)vahvistimeen

1. Kytke RCA-kaapelin (ei sisälly toimitukseen) toinen pää levysoittimen RCA-lähtöön.

2. Kytke RCA-kaapelin toinen pää (esi)vahvistimesi PHONO-tuloon.

Aseta R -pistoke pungiseen RCA-lähtöliitäntään. Aseta L -pistoke valkoiseen RCA-lähtöliittimeen.

1. Valitse Phono-tila painamalla tilapainiketta.

Merkkivalo LED palaa vihreänä.

Ulkoinen (esi)vahvistin säätää äänenvoimakkuutta.

Käyttö

Vinyylilevyn soitto

1. Avaa pölysuojus.
2. Käännä virta-/äänenvoimakkuusvalitsinta kevyesti myötäpäivään kytkeäksesi tuotteen päälle. Älä käännä virta-/äänenvoimakkuusvalitsinta kokongan maksimiäänenvoimakkuuteen.
3. Valitse Phono-tila painamalla tilapainiketta.
4. Valitse Bluetooth®-lähtötila painamalla tilapainiketta.
   Merkkivalo LED palaa vihreänä.
5. Valinnaisesti: Aseta 45 RPM-sovitin levysoittimen akselille. Tarvitaan vain singlelevyille (45 RPM) ja muille vinyylilevyille, joissa on suurempi keskireikä.
6. Aseta nopeuskytkin (33 1/3 tai 45 RPM) vinyylilevyn nopeuden mukaan.
7. Irrota neulan suojus varovasti.

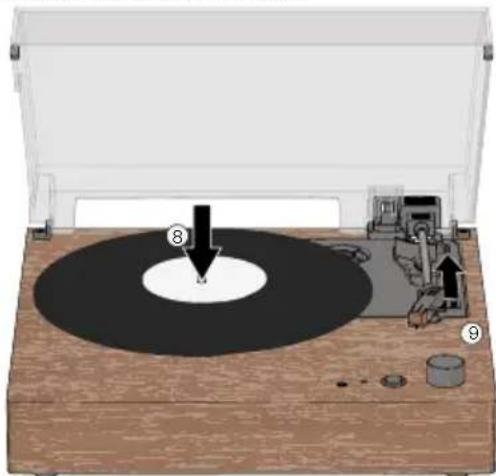

8. Aseta vinyvilevy varovasti levysoittimen lautaselle.

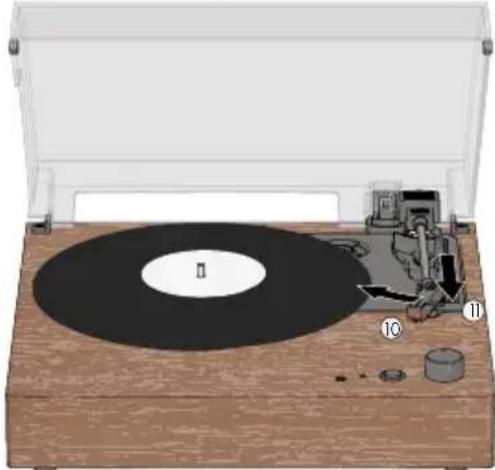

9. Työnnä cue-vipua taaksepäin nostaaksesi äänivarren.

1. Siirrä äänivartta varovasti sen kohdan yli, jonka haluat soittaa vinyylilevyllä.

2. Työnnä vipua eteenpäin laskeaksesi äänivartta ja aloittaaksesi vinyylilevyn soittamisen.

1. Aloita vinyylilevyn toisto painamalla ja pitämällä tilapainiketta painettuna.

2. Säädä äänenvoimakkuutta äänenvoimakkuuden säätimellä.

Vinyylilevyn soittamisen lopetus

Kun automaattinen pysäytys on päällä

Levysoitin pysäyttää vinyylilevyn pyörittämisen automaattisesti, kun vinyylilevyn soitto on päättynyt. Ole aina tarkkana, kun kuuntelet vinyylilevyjä ensimmäistä kertaa, älä luota automaattiseen pysäytykseen, joka pysäyttää levylautasen.

Kun automaattinen pysäytys on pois päältä

Automaattinen pysäytys ei toimi useimmilla singlelevyillä (45 RPM) ja joillakin 33 RPM-vinyylilevyillä. Levysoitin voi joko pysähtyä ennen vinyylilevyn loppua tai olla pysähtymättä vinyylilevyn loppumisen jälkeen.

Aseta automaattinen pysäytyskytkin aina asentoon OFF, kun automaattinen pysäytys ei tunnu toimivan tietyllä vinyylilevyllä.

1. Työnnä vipua taaksepäin äänivarren nostamiseksi.

2. Siirrä äänivarsi lepoasentoon.

3. Työnnä vipua eteenpäin, jotta äänivarsi pysyy paikoillaan.

4. Sammuta levysoitin kääntämällä virta-/äänenvoimakkuusvalitsin kokonaan vastapäivään.

Vinyylilevyn soittaminen ulkoisen Bluetooth®-kaiuttimen/kuulokkeiden kautta

Tuote voi muodostaa langattoman yhteyden ulkoisiin Bluetooth®-kaiuttimiin tai kuulokkeisiin (ei sisälly toimitukseen).

1. Käännä virta-/äänenvoimakkuusvalitsinta kevyesti myötäpäivään kytkeäksesi tuotteen päälle. Älä käännä virta-/äänenvoimakkuusvalitsinta kokongan maksimiäänenvoimakkuuteen.

2. Valitse Bluetooth®-lähtötila painamalla tilapainiketta.

LED-merkkivalo vilkkuu vihreänä.

1. Aktivoi kajuttimen tai kuulokkeiden Bluetooth®-pariliitostila.

Varmista, että Bluetooth®-kaiutin tai kuulokkeet ovat enintään metrin päässä levysoittimesta.

Varmista, etteivät muut laitteet ole pariliitostilassa.

Levysoitin muodostaa automaattisesti pariliitoksen Bluetooth®-kaiuttimen/kuulokkeiden kanssa.

LED-merkkivalo palaa syaaninvihreänä, kun yhteys on onnistunut.

1. Noudata vinyylilevyn soittamisen vaiheita 5.-13..

Vinyylilevyn kuunteleminen langallisilla kuulokkeilla

1. Käännä Äänenvoimakkuuden säätö pienimmälle äänenvoimakkuudelle kytkemättä levysoitinta pois päältä.

2. Kvtke kuulokkeiden AUX-kagpeli levvsoittimen AUX-lähtöön.

3. Lisää kuuntelun äänenvoigmakkuutta hitaasti haluamaasi asetukseen.

Aloita aina pienimmällä äänenvoimakkuudella, jotta vähennät odottamattoman suuren äänenvoimakkuuden aiheuttaman kuylon heikkenemisen mahdollisuutta.

Musiikin kuuntelu älypuhelimesta tai muusta Bluetooth®-laitteesta

1. Käännä virta-/äänenvoimakkuusvalitsinta myötäpäivään kytkeäksesi tuotteen päälle. Älä käännä virta-/äänenvoimakkuusvalitsinta kokonaan maksimiäänenvoimakkuuteen.

2. Valitse Bluetooth®-syöttötila painamalla tilapainiketta.

LED-merkkivalo vilkkuu sinisenä.

1. Ota Bluetooth® käyttöön laitteessasi.

2. Valitse "Lenco LS-200" ja muodosta yhteys tuotteeseen.

Virran LED-valo palaag sinisenä.

Manualista parilitosta tarvitaan vain ensimmäisellä kerralla, kun muodostat yhteyden tuotteeseen.

Jos laitteesi vaatii salasanan, kirjoita "0000" ja paina OK.

1. Säädä äänenvoimakkuutta virtakytkimellä/äänenvoimakkuuden säätimellä.

Katkaise Bluetooth®-yhteys painamalla tilapainiketta pitkään. Paina tilapainiketta uudelleen ja pidä sitä painettung Bluetooth®-yhtevden kytkemiseksi uudelleen.

Ulkoisen äänen toistaminen kaiuttimiin

1. Kytke 3,5 mm:n AUX-kaapelin (ei sisälly toimitukseen) toinen pää levysoittimen AUX-tuloon.

2. Kvtke 3,5 mm:n AUX-kagpelin toinen pää ulkoiseen äänilähteeseen.

3. Valitse AUX-tulotila painamalla tilapainiketta.

LED-merkkivalo LED syttyv violetiksi.

Ulkoisen äänilähteen äänenvoimakkuutta ohiag ulkoinen äänilähde.

Huolto

Kynän vaihtaminen

Parhaan kuuntelukokemuksen saavuttamiseksi neula on vaihdettava 300 - 500 kuuntelutunnin välein.

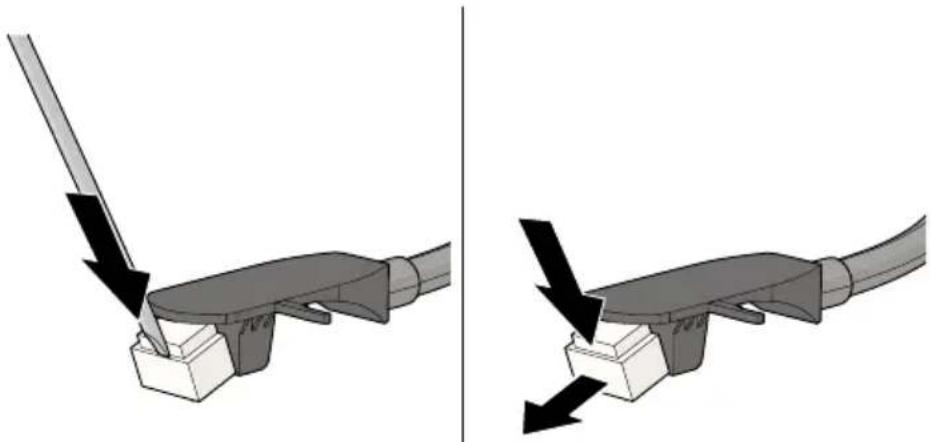

Neulanvaihtaminen:

1. Sammuta tuote ja irrota verkkolaite pistorasiasta.
2. Varmista, että ägnivarsi on lepogsennossa ja ägnivarren lukitus on kvtketty.
3. Aseta ruuvimeisseli varovasti neulapatruunan kärkeen ja paina alaspäin.
   Neula siirtyv alaspäin.
4. Vedä neula alaspäin ja poispäin äänivarresta.

1. Aseta uusi neula vinosti ääniyarren algaosaan.
2. Työnnä neulaa varovasti ylöspäin, jotta uusi neula lukittuu paikalleen.

Puhdistus

Puhdista tuote ulkopuolelta pehmeällä, kostealla liinalla kuukausittain. Vältä hankaavia aineita, jotka voivat vahingoittaa pintaa.

Puhdista vinyylilevyt antistaattisella liinalla parhaan kuuntelukokemuksen saamiseksi. Suosittelemme Lenco TTA-3-in-1-, TTA-5-in-1- tai TTA-6-in-1-puhdistussarjan käyttöä (ei sisälly toimitukseen).

Vianmääritys

Jos tuotteessa ilmenee ongelmia, katso alla olevasta taulukosta mahdolliset syyt ja ratkaisut. Varmista aina, että tuote asennetaan ja sitä käytetään tässä manualissa kuvatulla tavalla.

MahdollinensyyMahdollinenratkaisuMahdollinenratkaisu

Tuote on kytketty päälle, mutta levy ei pyöri.	Tuotetta ei ole asetettu PHONO-tilaan.	Valitse Phono-tila painamalla tilapainiketta.
Levylautanen pyörii, mutta ääntä ei kuulu tai ääni ei riitä.	Kiinnitysvipu on yläasennossa. Työnnä cue-vipua eteenpäin laskeaksesi Äänenvarta.
	Kaiuttimia ei ole kytketty levysoittimeen.	Katso luku Mukana toimitettujen kaiuttimien kytkeminen.
	Kynän kansi on edelleen asennettuna.	Irrota kynän kansi kynästä.
Bluetooth®-kaiuttimista ei kuulu ääntä.	Valittu tulo ei vastaa lähdettä. Valitse oikea lähdetulo.
PHONO-tilassa erottuva humina.	Kaiuttimet on sijoitettu liian lähelle levysoitinta.	Aseta kaiutin kauemmas levysoittimesta.
Vääristynytja/tai epäjohdonmukainen ääni yhdestä tai useammasta kanavasta.	Levysoitin on kytketty väärään (esi)vahvistimen tuloon.	Varmista, että levysoitin on kytketty ulkoisen (esi)vahvistimen PHONO-tuloon.
	Neula tai kynän varsi on vaurioitunut.	Tarkista, ettei kynässä ole vikoja, ja vaihda se tarvittaessa.
	Kynässä on pölyä. Poista pöly varovasti kynästä harjaamalla sopivalla antistaattisella harjalla neulan takaosasta etupuolelle. Älä harjaa neulaa vasemmalta oikealle, sillä se voi vahingoittaa neulaa.

Takuu

Commaxx B.V. tarjoaa huolto- ja takuuhuoltoa Euroopan lainsäädännön mukaisesti, mikä tarkoittaa, että korjaustapauksissa (sekä takuuaikana että sen jälkeen) sinun tulee ottaa yhteyttä paikalliseen jälleenmyyyjään.

• Korjausta vaativia tuotteita ei voi lähettää suoraan Commaxx B.V:lle.
• Jos tämä laite avataan tai siihen päästään käsiksi muussa kuin virallisessa huoltokeskuksessa, takuu raukeaa.
• Tämä laite ei sovellu ammattikäyttöön. Ammattikäytössä kaikki valmistajan takuuvelvoitteet raukeavat.

Vastuuvapauslauseke

Laiteohjelmistoon ja/tai laitteistokomponentteihin tehdään säännöllisesti päivityksiä. Tämän vuoksi jotkin tässä dokumentaatiossa olevat ohjeet, tekniset tiedot ja kuvat voivat poiketa hieman tilanteestasi. Kaikki tässä oppaassa kuvatut kohteet ovat vain havainnollistamistarkoituksessa, eivätkä ne välttämättä sovellu juuri sinun tilanteeseesi. Tässä oppaassa olevia kuvauksia ei voida käyttää oikeudellisiin vaatimuksiin.

Jätehuolto

Tämä symboli osoittaa, että kyseistä sähkötuotetta tai akkua ei saa hävittää yleisenä kotitalousjätteenä Euroopassa. Varmistaaksesi tuotteen ja akun asianmukaisen jätteenkäsittelyn, hävitä ne sähkölaitteiden tai akkujen hävittämistä koskevien paikallisten lakien ja vaatimusten mukaisesti. Näin autat säästämään luonnonvaroja ja parantamaan ympäristönsuojelunormeja sähköjätteen käsittelyssä ja hävittämisessä (sähkö- ja elektroniikkalaiteromudirektiivi).

Vaatimustenmukaisuusvakuutus

Me, Commaxx B.V., ilmoitamme valmistajana, että tuotemerkkimme Lenco® Kiinassa valmistettu tuote LS-200 on testattu kaikkien asiaankuuluvien CE-standardien ja -määräysten mukaisesti ja että kaikki testit on läpäisty onnistuneesti. Tämä sisältää muun muassa RED 2014/53/EU -asetuksen.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta:

doc.nedis.com/fi-fi/LS200WD

Palvelu

Lisätietoja ja helpdesk-tukea saat osoitteesta www.lenco.com.

Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Alankomaat.

Brukerhåndbok

LS-200
