INSTRUKCJA OBSŁUGI LS-200 LENCO

Podręcznik użytkownika

LS-200

Gramofon z odbiorem i nadajnikiem Bluetooth® oraz drewnianymi Głośnikami

Informacjeoniniejszymdokumencie

Niniejszy dokument jest instrukcją użytkownika i zawiera wszystkie informacje dotyczące prawidłowego, skutecznego i bezpiecznego użytkowania produktu.

Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.

Zastosowane symbole

STRZEŻENIE!	Słowo sygnalizujące używane do wskazania potencjalnie niebezpiecznej sytuacji, która, jeśli się jej nie uniknie, może spowodować śmierć lub poważne obrażenia.
RZESTROGA!	Słowo sygnalizujące używane do wskazania potencjalnie niebezpiecznej sytuacji, która, jeśli się jej nie uniknie, może spowodować niewielkie lub umiarkowane obrażenia.
NOTYFIKACJA	Słowo sygnalizujące używane w odniesieniu do praktyk nie związanych z obrażeniami ciała.
i	Wskazuje ważne informacje, które nie są bezpośrednio związane z bezpieczeństwem.

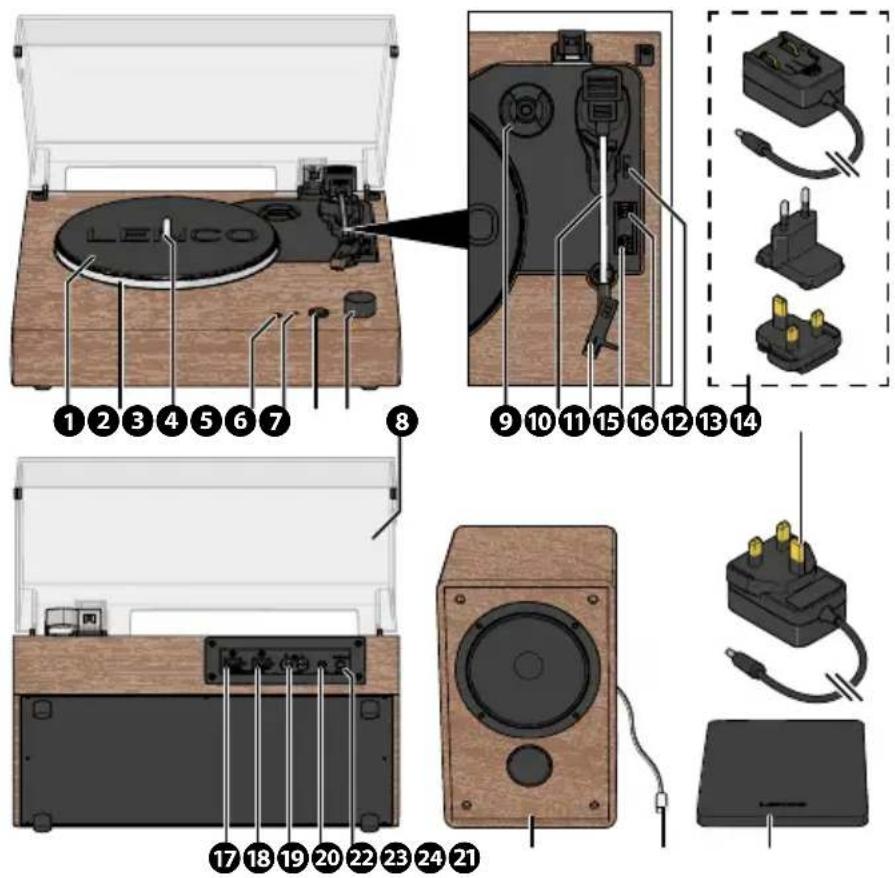

Opisproduktu

LEUCO ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑯ ⑮ ⑰ ⑱ ⑲ ⑳ ⑰ 17 18 19 20 22 23 24 21

① Mata pod talerz gramofonu
10 Ramię gramofonowe 18 Wejście lewego Głośnika
②Talerzgramofonu
11 Kartridż 19 Wyjście RCA
3 Oś talerza gramofonu
12 Przełącznik wyboru prędkości 20 Wejście AUX
4 Wyjście AUX
(33, 45 obr./min) 21 Pobórmocy
5 Wskaźnik diodowy
13 Automatyczny wyłącznik 22 Głośniki (2×)
6Przycisktrybu
14 Dźwignia ramienia 23 Złącze głośników
7 Pokrętło zasilania/głośności
15 ZasilaczEU/UK* 24 Ostona głośników z siatki (2×)
8 Pokrywa przeciwpytowa
16 Zasilaczbrytyjski*
9Adapter45obr.
17 Wejście prąwego Głośnika

*Produkt jest dostarczany z wymiennym zasilaczem EU/UK* lub stałym zasilaczem brytyjskim*.

Wskaźnik diodowy

Wskaźnik diodowy Tryb / status		Opis
Zielony stały	Tryb Phono	Wejście do odbioru muzyki z płyty winylowej.
Miga na zielono	Parowanie w trybie transmisji Bluetooth	Poszukuje Głośników Bluetooth®/ Słuchawek do podłączenia.
Cyjan zielony stały	Podłączony tryb transmisji Bluetooth	Podłączony do Głośników Bluetooth®/ Słuchawek.
Niebieski migający	Parowanie w trybie odbioru Bluetooth	Poszukiwanie źródła/urządzenia audio Bluetooth®.
Niebieski stały	Podłączony tryb odbioru Bluetooth	Podłączony do źródła/urządzenia audio Bluetooth®.
	Odtwarzanieaktywne	Gramuzyka.
Fioletowy stały	Tryb wejścia Aux	Odbieranie muzyki ze źródła audio podłączonego przez Wejście AUX.
Czerwony stały	Odtwarzanie wstrzymane	Odtwarzanie muzyki jest wstrzymane.

Specyfikacja

Specyfikacja Wartość / Opis
LS-200
Produkt Gramofon z odbiorem i nadajnikiem Bluetooth oraz drewnianymi głośnikami
Silnik napędowy Serwomotor prądu stałego
Ustawienia prędkości 33, 45 OBR.
Pobór mocy w trybie gotowości < 0,5 W
WersjaBluetooth®5,2
Zakres częstotliwości Bluetooth® 2402 - 2480 MHz
Zasięg działania Bluetooth 10m
Maks. moc transmisji < 6 dBm
Zużycie energii 24W
Wymiary (dł. × szer. × wys.) 325 × 320 × 105 mm (pokrywa zamknięta)
Waga	4,85kg
Zasilacz
Producentzasilacza	HUIZHOU FUJIA APPLIANCE TECH. CO., LTD.
Typyzasilaczy	FJ-SW124S1202000N / FJ-SW124S1202000B
Napięcie wejściowe	100 - 240 V ~ 50/60 Hz
Napięcie wyjściowe	12V
Prąd wyjściowy	2A
Moc wyjściowa	24W
Średnia sprawność aktywna	>=86,2%
Sprawność przy niskim obciążeniu (10%)	72,88%
Pobór mocy bez obciążenia < 0,1 W
Głośniki
Moc wyjściowa audio (RMS)	2× 10 W
Wymiary (na Głośnik)	144 × 175 × 220 mm

Przeznaczenie

Ten produkt jest przeznaczony jako gramofon z wbudowanym wzmacniaczem, 2 głośnikami z drewnianą obudową i funkcją Bluetooth.

Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Produktu należy używać wyłącznie w sposób opisany w niniejszej instrukcji obsługi.

Ten produkt nie jest przeznaczony do użytku komercyjnego.

To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, chyba że będą one nadzorowane lub zostaną poinstruowane w zakresie korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo, w zakresie korzystania z urządzenia.

Instrukcje bezpieczeństwa

Upewnij się, że przeczytałeś i w pełni zrozumiałeś instrukcje zawarte w niniejszym dokumencie przed instalacją lub użyciem produktu. Zachowaj opakowanie oraz ten dokument do wykorzystania w przyszłości.

STRZEŻENIE!

Zagrożenie udlawieniem:

- Nie pozwalać dzieciom bawić się materiałami opakowaniowymi. Materiały opakowaniowe mogą prowadzić do zadławienia i uduszenia. Materiały opakowaniowe należy zawsze przechowywać poza zasięgiem dzieci.

Zagrożenie elektryczne:

• Nie wystawiaj produktu na działanie wody, deszczu, wilgoci lub wysokiej wilgotności.
• Nie używaj produktu w wilgotnych pomieszczeniach, takich jak łazienka lub kuchnia.
• Nigdy nie wkładać żadnych przedmiotów do otworu wentylacyjnego produktu. Produkt zawiera elementy elektryczne.
• Używaj wyłącznie zasilacza znajdującego się w zestawie.
• Produkt należy przechowywać z dala od zwierząt domowych i innych zwierząt. Zwierzęta mogą przegryźć kabel zasilający i doznać porażenia prądem.
• Nie otwieraj produktu - w środku nie ma części, które mogą być serwisowane przez użytkownika.
• Niniejszy produkt może być serwisowany wyłącznie przez wykwalifikowanego technika.

Zagrożenie pożarowe:

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Zawsze natychmiast wymień uszkodzony lub wadliwy produkt.
• Jeśli wystąpią problemy, odłącz produkt od źródła zasilania i innych urządzeń.
• Nie należy osłaniać otworów wentylacyjnych. Zawsze należy pozostawić co najmniej 5 cm wolnej przestrzeni wokół produktu.
• Nie należy umieszczać produktu na innych urządzeniach elektrycznych.
• Nigdy nie używaj produktu z uszkodzonym przewodem zasilającym lub zasilaczem sieciowym.

PRZESTROGA!

Ryzyko utraty słuchu:

- Długie narażenie na głośne dźwięki może powodować utratę słuchu.

NOTYFIKACJA

Ryzyko uszkodzenia produktu:

• Produkt należy przechowywać z dala od źródeł ciepła, takich jak kaloryfery, grzejniki, piece i otwarty ogień.
• Produkt należy trzymać z dala od silnych obiektów magnetycznych.
• Zawsze trzymaj kabel zasilający i produkt z dala od standardowych dróg przemieszczania.
• Nie odłączaj produktu, ciągnąc za kabel. Zawsze należy chwycić za wtyczkę i pociągnąć ją.
• Podczas obsługi produktu należy unikać wyładowań elektrostatycznych. Wyładowania elektrostatyczne mogą zakłócić normalne działanie produktu.
• Produkt należy stosować wyłącznie w klimacie umiarkowanym. Należy unikać ekstremalnie zimnych lub gorących środowisk. Zalecana temperatura pracy wynosi od 0°C do 35°C.
• Należy używać wyłącznie akcesoriów dostarczonych przez producenta.
• Odłącz produkt od gniazdka elektrycznego w przypadku burzy z wyładowaniami atmosferycznymi lub przed dłuższą przerwą w użytkowaniu.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie upuszczaj produktu i unikaj uderzania go.
• Co miesiąc wyczyść zewnętrzną powierzchnię produktu miękką, wilgotną szmatką. Unikaj środków ściernych, które mogą uszkodzić powierzchnię.

Instalacja

Sprawdź zawartość opakowania

Sprawdzić, czy wszystkie części są obecne i czy nie widać na nich żadnych uszkodzeń. Jeśli brakuje części lub są one uszkodzone, należy skontaktować się z serwisem Lenco B.V. za pośrednictwem strony internetowej: www.lenco.com.

Instalowanie produktu

1. Usuń opakowanie ochronne.
2. Umieść produkt na płaskiej, stabilnej powierzchni o niskim rezonansie w pobliżu gniazda zasilania.

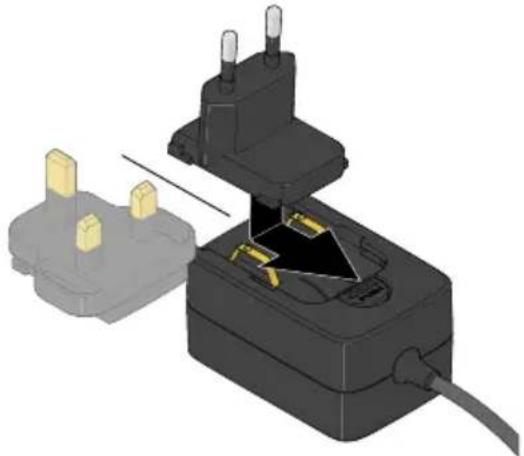

3. (Tylko w przypadku modeli z wymiennym Zasilaczem EU/UK*) W zależności od gniazda zasilania, włóż i przesuń wtyczkę EU lub UK na Zasilaczu brytyjskim*.

1. Podłącz zasilacz do wejścia zasilania.
2. Podłącz drugi koniec zasilacza do gniazda zasilania.

Aby wyjąć wtyczkę UE lub UK, naciśnij przycisk na wymiennym Zasilaczu EU/UK*, a następnie przesuń i pociągnij wtyczkę UK lub EU do góry.

1. Umieść matę talerza gramofonu na talerzu.

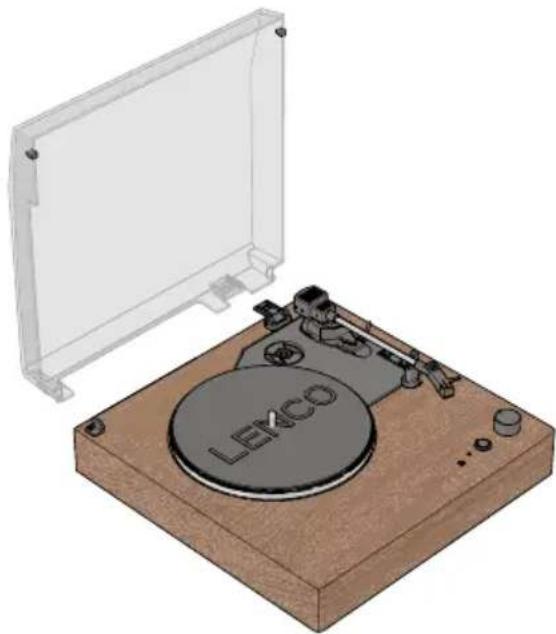

Montaż osłony przeciwpyłowej

1. Upewnij się, że zawias pokrywy przeciwkurzowej na gramofonie jest skierowany płasko w stronę tylnej części gramofonu.
2. Wyrównaj pokrywę przeciwpytową z zawiasem na Gramofonie.
3. Nacisnąć pokrywę przeciwpyłową na zawiasie i zatrzasnąć dwa kołki osi w dwóch zatrzaskach na Gramofonie.

Podłączanie dołączonych Głośników

1. Umieść Głośniki po obu stronach Gramofonu. Zachowaj co najmniej 10 cm odległości pomiędzy Głośnikami a Gramofonem.
2. Podłącz lewy przewód głośnika do wejścia lewego Głośnika z tyłu Gramofonu.
3. Podłącz prawy przewód głośnika do prawego wejścia Głośnika z tyłu Gramofonu.

Podłączanie do zewnętrznego (przed)wzmacniacza

1. Podłącz jeden koniec kabla RCA (brak w zestawie) do wyjścia RCA gramofonu.

2. Podłącz drugi koniec kabla RCA do wejścia PHONO (przedwzmacniacza).

Podłącz wtyczkę R do czerwonego gniazda wyjściowego RCA. Podłącz wtyczkę L do białego gniazda wyjściowego RCA.

1. Naciśnij przycisk trybu, aby wybrać tryb Phono.

Wskaźnik diodowy LED zaświeci się na zielono.

Głośność jest kontrolowana przez zewnętrzny (przed)wzmacniacz.

Użycie

Odtwarzanie płyty winylowej

1. Otworzyć osłone przeciwpyłową.
2. Delikatnie przekręć pokrętło zasilania/głośności zgodnie z ruchem wskazówek zegara, aby włączyć urządzenie. Nie należy przekręcać pokrętła zasilania/głośności do oporu.
3. Naciśnij przycisk trybu, aby wybrać tryb Phono.
4. Naciśnij przycisk trybu, aby wybrać tryb wyjścia Bluetooth®.

Wskaźnik diodowy LED zaświeci się na zielono.

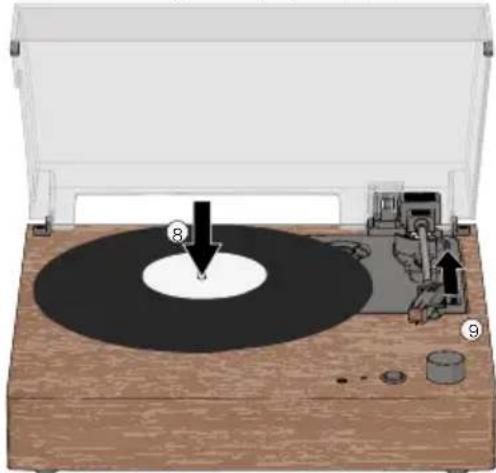

1. Opcjonalnie: Umieść adapter 45 RPM na osi talerza gramofonu. Potrzebny tylko w przypadku singli (45 RPM) i innych zapisów winylowych z większym otworem środkowym.
2. Ustaw przełącznik prędkości (33 1/3 lub 45 obr./min) zgodnie z odpowiednią prędkością płyty winylowej.
3. Ostrożnie zdejmij ostone igły.
4. Ostrożnie umieść płytę winylową na talerzu gramofonu.
5. Popchnij dźwignię ramienia gramofonowego do tyłu, aby je podnieść.

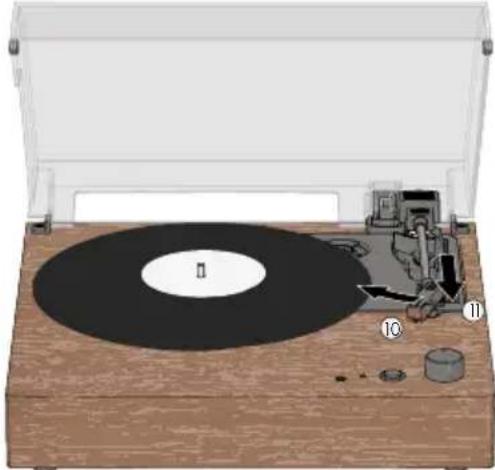

1. Ostrożnie przesuń ramię nad fragment płyty winylowej, który chcesz odtworzyć.

2. Popchnij dźwignię ramienia do przodu, aby opuścić ramię i rozpocząć odtwarzanie płyty winylowej.

1. Naciśnij i przytrzymaj przycisk trybu, aby rozpocząć odtwarzanie płyty winylowej.

2. Wyreguluj głośność za pomocą pokrętła głośności.

Zatrzymywanie odtwarzania płyty winylowej

Z włączonym automatycznym zatrzymaniem

Gramofon automatycznie przestaje obracać płytę winylową po zakończeniu jej odtwarzania.

Podczas słuchania płyt winylowych po raz pierwszy należy zawsze zachować szczególną uwagę i nie polegać na funkcji automatycznego zatrzymania.

Z wyłączonym automatycznym zatrzymaniem

Funkcja automatycznego zatrzymania nie działa w przypadku większości singli (45 RPM) i niektórych płyt winylowych 33 RPM. Gramofon może zatrzymać się przed końcem płyty winylowej lub nie zatrzymywać się po jej zakończeniu.

Zawsze ustawiaj przełącznik automatycznego zatrzymania w pozycji OFF, gdy automatyczne zatrzymanie wydaje się nie działać dla danej płyty winylowej.

1. Przesuń dźwignię ramienia do tyłu, aby unieść ramię gramofonu.

2. Przesuń ramię do pozycji spoczynkowej.

3. Popchnij dźwignię ramienia do przodu, aby oprzeć ramię.

4. Przekręć pokrętło zasilania/głośności do oporu w lewo, aby wyłączyć gramofon.

Odtwarzanie płyty winylowej przez zewnętrzny głośnik Bluetooth®/słuchawki

Produkt może bezprzewodowo łączyć się z zewnętrznymi głośnikami Bluetooth® lub Słuchawkami (brak w zestawie).

1. Delikatnie przekręć pokrętło zasilania/głośności zgodnie z ruchem wskazówek zegara, aby włączyć urządzenie. Nie należy przekręcać pokrętła zasilania/głośności do oporu.

2. Naciśnij przycisk trybu, aby wybrać tryb wyjścia Bluetooth®.

Wskaźnik diodowy miga na zielono.

1. Aktywuj tryb parowania Bluetooth® na Głośniku lub Słuchawkach.

Upewnij się, że głośnik Bluetooth® lub Słuchawki znajdują się w odległości maksymalnie jednego metra od gramofonu.

Upewnij się, że żadne inne urządzenie nie jest w trybie parowania.

Gramofon automatycznie paruje się z Głośnikami Bluetooth® lub Słuchawkami.

Po pomyślnym nawiązaniu połączenia dioda LED wskaźnika świeci na niebiesko-zielono.

1. Wykonaj kroki 5. - 13. odtwarzania płyty winylowej.

Słuchawki przewodowe do słuchania płyt winylowych

1. Obróć pokrętło zasilania/głośności do minimalnej głośności bez wyłączania Gramofonu.
2. Podłącz kabel AUX od słuchawek do wyjścia AUX gramofonu.
3. Powoli zwiększaj głośność odsłuchu do żądanego ustawienia.

Zawsze uruchamiaj przy minimalnej głośności, aby zmniejszyć ryzyko utraty słuchu z powodu nieoczekiwanego wysokiego poziomu głośności.

Słuchanie muzyki ze smartfona lub innego urządzenia Bluetooth®

1. Przekręć pokrętło zasilania/głośności zgodnie z ruchem wskazówek zegara, aby włączyć urządzenie. Nie należy przekręcać pokrętła zasilania/głośności do oporu.
2. Naciśnij przycisk trybu, aby wybrać tryb wejścia Bluetooth®.

Wskaźnik diodowy miga na niebiesko.

1. Włącz Bluetooth® w urządzeniu.
2. Wybierz "Lenco LS-200" i połącz się z produktem.

Dioda LED zasilania zaświeci się na niebiesko.

Ręczne parowanie będzie wymagane tylko przy pierwszym połączeniu z produktem.
Jeśli urządzenie wymaga podania hasta, wprowadź "0000" i naciśnij OK.

1. Wyreguluj głośność za pomocą pokrętła zasilania/głośności.

Naciśnij i przytrzymaj przycisk trybu, aby rozłączyć połączenie Bluetooth®. Ponownie naciśnij i przytrzymaj przycisk trybu, aby ponownie nawiązać połączenie Bluetooth®.

Odtwarzanie zewnętrznego dźwięku do Głośników

1. Podłącz jeden koniec kabla AUX 3,5 mm (brak w zestawie) do wejścia AUX gramofonu.
2. Podłącz drugi koniec kabla AUX 3,5 mm do zewnętrznego źródła dźwięku.
3. Naciśnij przycisk trybu, aby wybrać tryb wejścia AUX.

Wskaźnik LED świeci na fioletowo.

Głośność jest kontrolowana przez zewnętrzne źródło dźwięku.

Konserwacja

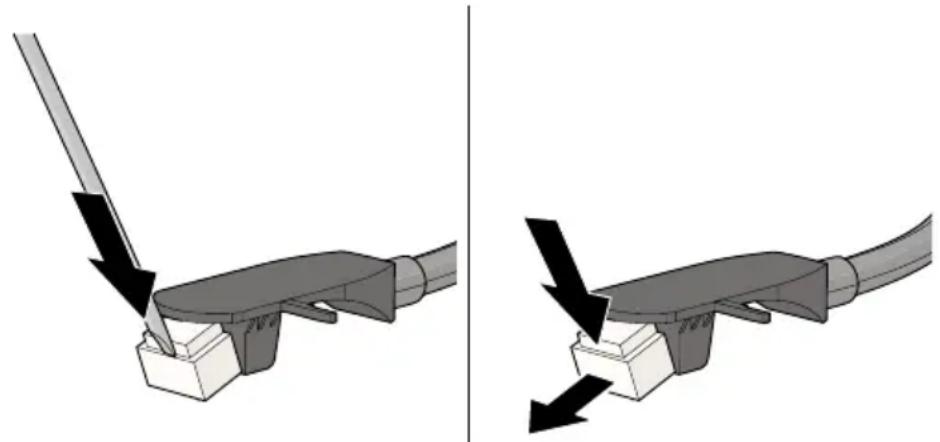

Wymiana rysika

Aby uzyskać najlepsze wrażenia słuchowe, igłę należy wymieniać co 300 – 500 godzin odstuchu.

Aby wymienić igłę:

1. Wyłącz produkt i odłącz zasilacz od gniazdka elektrycznego.
2. Upewnij się, że ramię jest w pozycji spoczynkowej, a blokada ramienia jest włączona.
3. Ostrożnie umieść śrubokręt na końcówce wkładki gramofonowej z igłą i dociśnij. Igła przesunie się w dół.
4. Pociągnij igłę w dół i odsuń ją od ramienia.

1. Umieść nową igłę ukośnie w dolnej części ramienia.
2. Ostrożnie popchnij igłę do góry, aby zablokować nową igłę na miejscu.

Czyszczenie

Co miesiąc wyczyść zewnętrzną powierzchnię produktu miękką, wilgotną szmatką. Unikaj środków ściernych, które mogą uszkodzić powierzchnię.

Płyty winylowe należy czyścić ściereczką antystatyczną, aby uzyskać najlepsze wrażenia słuchowe. Zalecamy użycie zestawu czyszczącego Lenco TTA-3-in-1, TTA-5-in-1 lub TTA-6-in-1 (brak w zestawie).

Rozwiązywanie problemów

W przypadku wystąpienia problemów z produktem należy zapoznać się z poniższą tabelą, aby znaleźć możliwe przyczyny i rozwiązania.

Należy zawsze upewnić się, że produkt jest zainstalowany i używany zgodnie z opisem w niniejszym podręczniku.

Możliwa przyczyna Możliwe rozwiązania Możliwe rozwiązania

Produkt jest włączony, ale talerz nie obraca się.	Produkt nie jest ustawiony w trybie PHONO.	Naciśnij przycisk trybu, aby wybrać tryb Phono.
Talerz gramofonu obraca się, ale nie słychać dźwięku/dźwięk jest niewystarczający.	Dźwignia wskazówki znajduje się w pozycji górnej.	Popchnij dźwignię wskazówki do przodu, aby opuścić ramię gramofonowe.
	Głośniki nie są podłączone do Gramofonu.	Patrz rozdział Podłączanie dołączonych Gł ośników.
	Osłona rysika jest nadal zainstalowana.	Osłona rysika zostanie zdjęta.
Z głośników Bluetooth® nie wydobywa się żaden dźwięk.	Wybrane wejście nie pasuje do źródła.	Wybierz prawidłowe wejście źródłowe.
Wyraźny szum w trybie PHONO.	Głośniki są ustawione zbyt blisko gramofonu.	Umieść Głośnik dalej od Gramofonu.
Zniekształcony i/lub niespójny dźwięk z więcej niż jednego kanału.	Gramofon jest podłączony do niewłaściwego wejścia (przed) wzmacniacza.	Upewnij się, że gramofon jest podłączony do wejścia PHONO zewnętrznego (przed) wzmacniacza.
	Igła lub wspornik trzpienia pomiarowego jest uszkodzony.	Sprawdź igłę pod kątem wad i wymień ją w razie potrzeby.
	Na rysiku znajduje się kurz.	Ostrożnie usuń kurz z igły, szczotkując ją odpowiednią szczotką antystatyczną od tyłu igły do przodu.Nie należy przesuwać igły od lewej do prawej strony, ponieważ może to spowodować jej uszkodzenie.

Gwarancja

Commaxx B.V. oferuje serwis i gwarancję zgodnie z prawem europejskim, co oznacza, że w przypadku napraw (zarówno w okresie gwarancyjnym, jak i po jego zakończeniu) należy skontaktować się z lokalnym sprzedawcą.

• Nie ma możliwości wysyłania produktów wymagających naprawy bezpośrednio do Commaxx B.V.
• W przypadku otwarcia urządzenia lub uzyskania do niego dostępu przez nieautoryzowane centrum serwisowe w jakikołwiek sposób, gwarancja wygasa.
• To urządzenie nie nadaje się do użytku profesjonalnego. W przypadku użytku profesjonalnego wszystkie zobowiązania gwarancyjne producenta zostaną unieważnione.

Wyłączenie odpowiedzialności

Aktualizacje oprogramowania sprzętowego i/lub komponentów sprzętowych są przeprowadzane regularnie. W związku z tym niektóre instrukcje, specyfikacje i ilustracje w niniejszej dokumentacji mogą się nieznacznie różnić w zależności od konkretnej sytuacji. Wszystkie elementy opisane w niniejszej instrukcji służą wyłącznie do celów ilustracyjnych i mogą nie mieć zastosowania w konkretnej sytuacji. Z opisu zawartego w niniejszej instrukcji nie wynikają żadne prawa ani uprawnienia.

Utylizacja

Ten symbol oznacza, że dany produkt elektryczny lub akumulator nie powinien być utylizowany jako zwykły odpad domowy w Europie. Aby zapewnić prawidłową utylizację produktu i akumulatora, należy pozbywać się ich zgodnie z obowiązującymi lokalnymi przepisami dotyczącymi utylizacji sprzętu elektrycznego lub akumulatorów. W ten sposób użytkownik przyczynia się do ochrony zasobów naturalnych i poprawy standardów ochrony środowiska w zakresie przetwarzania i utylizacji odpadów elektrycznych (dyrektywa w sprawie zużytego sprzętu elektrycznego i elektronicznego).

Deklaracja zgodności

My, Commaxx B.V. oświadczamy jako producent, że produkt LS-200 naszej marki Lenco®, wyprodukowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami CE oraz że wszystkie testy zakończyły się pomyślnie. Obejmuje to między innymi rozporządzenie RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: doc.nedis.com/pl-pl/LS200WD

Serwis

Więcej informacji i wsparcie działu pomocy technicznej można znaleźć na stronie www.lenco.com.

Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Holandia.

Εγχειρίδιο χρήσης

LS-200
