GEBRUIKSAANWIJZING LS-200 LENCO

Gebruikershandleiding

LS-200

Platenspeler met Bluetooth ontvangst en overdracht en houten Luidsprekers

Overditdocument

Dit document is de gebruikershandleiding en bevat alle informatie voor correct, efficiënt en veilig gebruik van het product.

Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.

Gebruikte symbolen

AARSCHUWING!	Signaalwoord dat gebruikt wordt om een mogelijk gevaarlijke situatie aan te geven die, indien deze niet vermeden wordt, kan leiden tot de dood of ernstig letsel.
OORZICHTIG!	Signaalwoord dat gebruikt wordt om een mogelijk gevaarlijke situatie aan te geven die, indien deze niet vermeden wordt, kan leiden tot licht of matig letsel.
LET OP	Signaalwoord dat gebruikt wordt om praktijken aan te pakken die geen verband houden met lichamelijk letsel.
i	Geeft belangrijke informatie aan die niet direct aan veiligheid gerelateerd is.

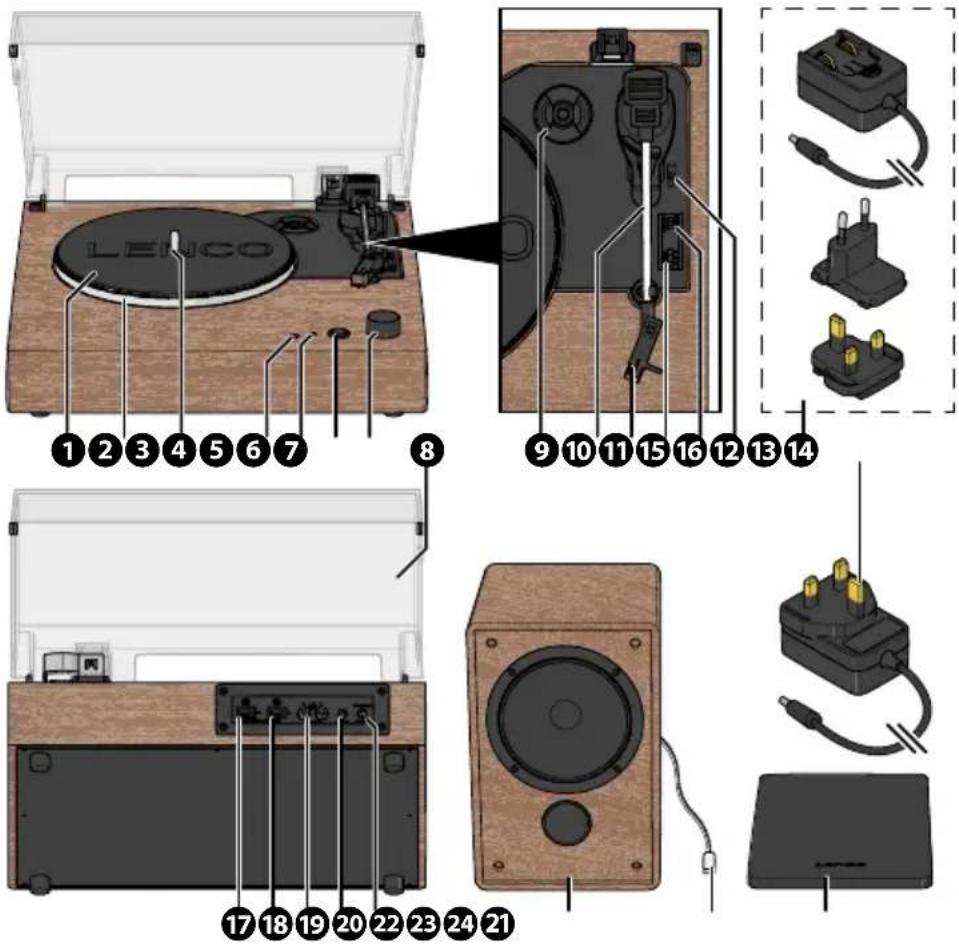

Productbeschrijving

*Het product wordt geleverd met de verwisselbare Stroomadapter EU/Britannië* of de vaste UK Stroomadapter.

10 Toonarm

11 Patroon

12 Snelheidskeuzeschakelaar(33, 45 RPM)

13 Auto-stopschakelaar

14 Toonarmhefhendel

15 StroomadapterEU/Britannië*

16 UKStroomadapter*

⑰Ingangvoorrechterluidspreker

18 Ingangvoorlinkerluidspreker

19 RCA-uitgang

20 AUX-ingang

21 Stroomingang

22 Luidsprekers(2×)

23 Luidsprekeraansluitingen

24 Afdekplaatvoorluidspreker (2×)

LED-controlelampje

LED-controlelampje	Modus / status	Beschrijving
Groen vast	Phono-modus	Ingang voor muziek ontvangen van vinylplaat.
Groen knipperend	Bluetooth®-zendmodus koppelen	Op zoek naar een Bluetooth®-luidspreker/koptelefoon om aan te sluiten.
Cyaan groen vast	Bluetooth®-zendmodus verbonden	Aangesloten op een Bluetooth®-luidspreker/koptelefoon.
Blauw knipperend	Bluetooth®- ontvangstmodus koppelen	Op zoek naar een Bluetooth®-audiobron/apparaat.

LED-controlelampje Modus / status Beschrijving

BlauwvastBluetooth®-ontvangstmodus verbonden		Verbonden met een Bluetooth® audiobron/apparaat.
Paars vast	Afspelenactief Er wordt muziek gespeeld.
	Aux-ingangsmodus	Ontvangt muziekingang van audiobron aangesloten via AUX-ingang.
RoodvastAfspelengepauzeerd Het afspelen van muziek wordt		gepauzeerd.

Specifications

Specificaties Waarde / Beschrijving
LS-200
Product Platenspeler met Bluetooth ontvangst en overdracht en houten luidsprekers
AandrijfmotorGelijkstroom-servomotor
Snelheidsinstellingen 33, 45 RPM
Stand-bystroomverbruik < 0,5 W
Bluetooth®-versie	5,2
Bluetooth®frequentiebereik	2402 - 2480 MHz
Bluetooth®-bedieningsafstand	10m
Max.zendvermogen	< 6 dBm
Stroomverbruik	24W
Afmetingen (I x b x h)	325 × 320 × 105 mm (deksel gesloten)
Gewicht	4,85kg
Stroomadapter
Fabrikant Stroomadapter	HUIZHOU FUJIA APPLIANCE TECH. CO., LTD.
TypenStroomadapters	FJ-SWI24SI202000N / FJ-SWI24SI202000B
Ingangsspanning	100 - 240 V ~ 50/60 Hz
Uitgangsspanning	12V
Uitgangsstroom	2A
Uitgangsvermogen	24W
Gemiddeld actief rendement	>=86,2%
Efficiëntie bij lage belasting (10%)	72,88%
Stroomverbruik zonder belasting	< 0,1 W
Luidsprekers
Audiovermogen(RMS)	2× 10 W
Afmetingen (per luidspreker)	144 × 175 × 220 mm

Bedoeld gebruik

Dit product is bedoeld als platenspeler met een ingebouwde versterker, 2 Houten luidsprekers en Bluetooth-functionaliteit.

Dit product is uitsluitend bedoeld voor gebruik binnenshuis.

Gebruik het product alleen zoals beschreven in deze gebruikershandleiding.

Het product is niet bedoeld voor commercieel gebruik.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid, met betrekking tot het gebruik van het apparaat.

Veiligheidsvoorschriften

Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.

AARSCHUWING!

Stikkingsgevaar:

- Laat kinderen niet spelen met verpakkingsmateriaal. Verpakkingsmateriaal kan leiden tot verstikking en verstikking. Houd het verpakkingsmateriaal altijd buiten het bereik van kinderen.

Elektrischgevaar:

• Stel het product niet bloot aan water, regen, vocht of hoge luchtvochtigheid.
• Gebruik het product niet in een vochtige omgeving, zoals een badkamer of keuken.
• Steek nooit voorwerpen in de ventilatieopening van het product. Het product bevat elektrische onderdelen.
• Gebruik alleen de meegeleverde adapter.
• Houd het product uit de buurt van huisdieren en andere dieren. Dieren kunnen door de stroomkabel bijten en een elektrische schok krijgen.
• Open het product niet. Er zitten geen onderdelen in die door de gebruiker te onderhouden zijn.
• Dit product mag alleen worden onderhouden door een gekwalificeerde technicus.

Brandgevaar:

• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.
• Haal de stekker van het product uit de voedingsbron en ontkoppel het van andere apparatuur als er zich problemen voordoen.
• Dek de ventilatieopeningen niet af. Laat altijd minstens 5 cm ruimte vrij rond het product.
• Plaats het product niet bovenop andere elektrische apparatuur.
• Gebruik het product nooit met een beschadigde stroomkabel of adapter.

DORZICHTIG!

Risico op gehoorverlies:

- Langdurige blootstelling aan hoge volumes kan tot gehoorverlies leiden.

LET OP

Risico op beschadiging van het product:

• Houd het product uit de buurt van warmtebronnen, zoals radiatoren, kachels en open vuur.
• Houd het product uit de buurt van sterk magnetische voorwerpen.
• Houd het netsnoer en het product altijd uit de buurt van de gangbare looppaden.
• Koppel het product niet los van het elektriciteitsnet door aan de kabel te trekken. Trek altijd aan de connector.
• Vermijd elektrostatische ontlading bij het hanteren van het product. Elektrostatische ontlading kan de normale werking van het product verstoren.
• Gebruik het product alleen in een gematigd klimaat. Vermijd extreem koude of hete omgevingen. De aanbevolen gebruikstemperatuur ligt tussen 0°C en 35°C.
• Gebruik alleen accessoires die door de fabrikant zijn geleverd.
• Haal de stekker van het product tijdens onweer of voordat u het product voor langere tijd niet gebruikt uit het stopcontact.
• Gebruik het product alleen zoals in dit document beschreven.
• Laat het product niet vallen en voorkom stoten.
• Reinig de buitenzijde van het product elke maand met een zachte, vochtige doek. Vermijd schuurmiddelen die het oppervlak kunnen beschadigen.

Installatie

Inhoud van de verpakking controleren

Controleer of alle onderdelen aanwezig zijn en of er geen beschadigingen zichtbaar zijn op de onderdelen. Neem bij ontbrekende of beschadigde onderdelen contact op met de servicedesk van Lenco B.V. via de website: www.lenco.com.

Het product installeren

1. Verwijder de beschermende verpakking.
2. Plaats het product op een vlakke, stabiele ondergrond met weinig resonantie in de buurt van een stopcontact.
3. (Alleen voor modellen met de verwisselbare stroomadapter EU/Britannië*) Afhankelijk van uw stopcontact steekt en schuift u de EU of UK stekker op de stroomadapter.

1. Steek de stekker van de voedingsadapter in het stopcontact.

2. Steek het andere uiteinde van de Stroomadapter in een stopcontact.

3. Steek de stekker van de voedingsadapter in het stopcontact.

4. Steek het andere uiteinde van de Stroomadapter in een stopcontact.

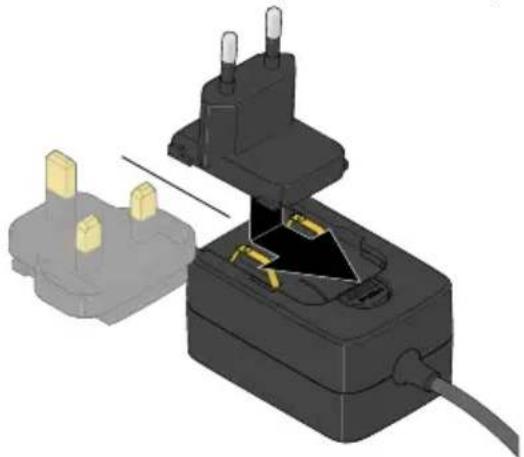

Om de EU- of UK-stekker te verwijderen, drukt u op de knop op de verwisselbare EU/Britannië* Stroomadapter en schuift en trekt u de UK- of EU-stekker omhoog.

1. Leg de draaitafel op de schotel.

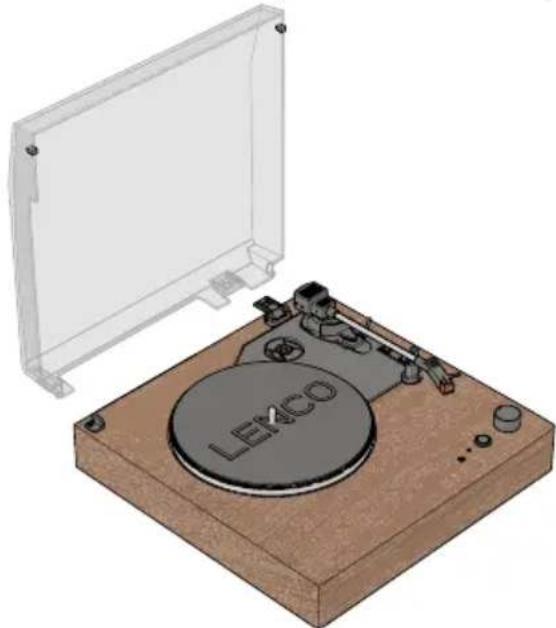

De stofkap installeren

1. Zorg ervoor dat de stofkapscharnier op de draaitafel plat naar de achterkant van de draaitafel is gericht.
2. Lijn de stofkap uit met het scharnier op de platenspeler.
3. Druk de stofkap op het scharnier en klik de twee aspennen in de twee clips op de platenspeler.

De meegeleverde Luidsprekers aansluiten

1. Plaats de luidsprekers aan weerszijden van de platenspeler. Houd minstens 10 cm afstand tussen de luidsprekers en de platenspeler.
2. Steek de kabel van de linkerluidspreker in de Ingang voor linkerluidspreker op de achterkant van de platenspeler.
3. Steek de kabel van de rechterluidspreker in de Ingang voor rechterluidspreker op de achterkant van de platenspeler.

Aansluiten op een externe (voor)versterker

1. Steek het ene uiteinde van een RCA kabel (niet meegeleverd) in de RCA-uitgang van de platenspeler.
2. Steek het andere uiteinde van de RCA kabel in de PHONO ingang van je (voor)versterker.
   Steek de R-stekker in de rode RCA-uitgang. Steek de L-stekker in de witte RCA-uitgang.
3. Druk op de PHONO-modusknop om Phono-modus te selecteren.
   Het LED-controlelampje brandt groen.
   Het volume wordt geregeld door de externe (voor)versterker.

Gebruik

Een vinylplaat afspelen

1. Open de stofkap.
2. Draai de aan/uit-knop een beetje met de klok mee om het product in te schakelen. Draai de aan/uit-knop niet helemaal naar het maximale volume.
3. Druk op de PHONO-modusknop om Phono-modus te selecteren.
4. Druk op de Modusknop om de Bluetooth®-modus te selecteren.
   Het LED-controlelampje brandt groen.
5. Optioneel: Plaats de 45 RPM adapter op de draaitafelas. Alleen nodig voor singles (45 RPM) en andere vinylplaten met een groter middengat.
6. Stel de snelheidsschakelaar (33 1/3 of 45 RPM) in overeenkomstig de geldende snelheid van de vinylplaat.
7. Verwiider voorzichtig de nagaldbescherming.

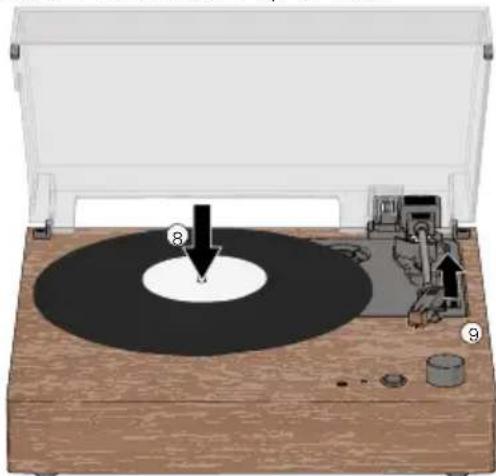

8. Plaats voorzichtig een vinylplaat op de platenspeler.
9. Duw de keuhendel naar achteren om de toongarm op te tillen.

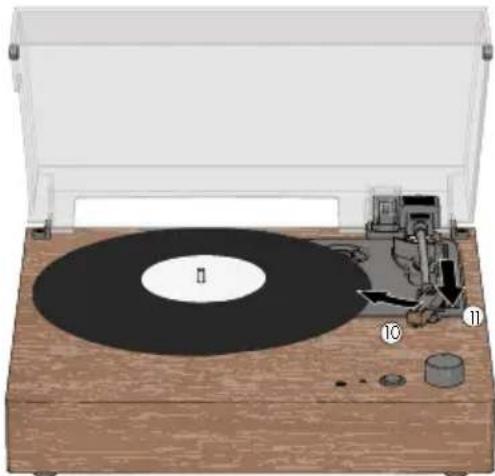

1. Beweeg de toonarm voorzichtig over het gedeelte op de vinylplaat dat je wilt afspelen.

2. Duw de toonarm hef hendel naar voren om de toonarm omlaag te brengen en de vinylplaat af te spelen.

1. Houd de Modusknop ingedrukt om het afspelen van de vinylplaat te starten.

2. Pas het volume aan met de volumeknop.

Stop het afspelen van een vinylplaat

Met auto-stop ingeschakeld

De platenspeler stopt automatisch met het draaien van de vinylplaat wanneer deze klaar is met afspelen.

let altijd goed op als je voor het eerst naar vinylplaten luistert, vertrouw niet op de automatische stop om de draaitafel te stoppen.

Met automatische stop uitgeschakeld

Auto-stop werkt niet voor de meeste singles (45 RPM) en sommige 33 RPM vinylplaten. De platenspeler kan stoppen voor het einde van de vinylplaat, of niet stoppen na het einde van de vinylplaat.

Zet de autostopschakelaar altijd op OFF als de autostop niet lijkt te werken voor de specifieke vinylplaat.

1. Duw de toonarm hef hendel naar achteren om de toonarm omhoog te zetten.
2. Zet de toonarm in de rustpositie.
3. Duw de toongarm hef hendel naar voren om de toongarm te laten rusten.
4. Draai de aan/uit-knop helemaal naar links om de platenspeler uit te schakelen.

Een vinylplaat afspelen via een externe Bluetooth®-luidspreker/hoofdtelefoon

Het product kan draadloos verbinding maken met externe Bluetooth®-luidsprekers of koptelefoons (niet meegeleverd).

1. Draai de aan/uit-knop een beetje met de klok mee om het product in te schakelen. Draai de aan/uit-knop niet helemaal naar het maximale volume.
2. Druk op de Modusknop om de Bluetooth®-modus te selecteren.

Het LED-controlelampje knippert groen.

1. Activeer de Bluetooth® koppelingsmodus op je luidspreker of koptelefoon.

Zorg ervoor dat ie Bluetooth®-luidspreker of koptelefoon zich binnen een meter van de dragitafel bevindt.

Zorg ervoor dat er geen andere apparaten in de koppelstand staan.

De platenspeler koppelt automatisch met je Bluetooth®-luidsprekers/koptelefoons.

Het LED-controlelampie brandt cvaan-groen wanneer de verbinding succesvol is.

1. Volg stappen 5. - 13. van Een vinylplaat afspelen.

Luisteren naar een vinylplaat met een hoofdtelefoon met snoer

1. Dragi de aan/uit-volumeknop naar het minimumvolume zonder de platenspeler uit te schakelen.
2. Plug de AUX-kabel van je hoofdtelefoon in de AUX-uitgang van de platenspeler.
3. Verhoog het luistervolume langzaam tot de gewenste instelling.

Begin altijd met een minimaal volume om de kans op gehoorverlies door onverwacht hoge volumes te verkleinen.

Luisteren naar muziek van een smartphone of ander Bluetooth®-apparaat

1. Draai de aan/uit-knop met de klok mee om het product in te schakelen. Draai de aan/uit-knop niet helemaal naar het maximale volume.
2. Druk op de Modusknop om de Bluetooth®-modus te selecteren.

Het LED-controlelampje knippert blauw.
3. Schakel Bluetooth® in op uw apparaat.
4. Selecteer "Lenco LS-200" en maak verbinding met het product.

De stroom-LED brandt blauw.

Handmatig koppelen is alleen nodig de eerste keer dat je verbinding maakt met het product.
Als je toestel een wachtwoord vereist, voer dan "0000" in en druk op OK.

1. Pas het volume aan met de aan/uit-knop.

Houd de Modusknop ingedrukt om de Bluetooth®-verbinding te verbreken. Houd de Modusknop opnieuw ingedrukt om de Bluetooth®-verbinding te herstellen.

Externe audio afspelen op de Luidsprekers

1. Steek een uiteinde van een 3.5 mm AUX-kabel (niet meegeleverd) in de AUX-inaana van de platenspeler
2. Plug het andere uiteinde van de 3,5 mm AUX inaaganskabel in ie externe audiobron.
3. Druk op de Modusknop om de AUX-ingangasmodus te selecteren.

Het LED-controlelampie brandt paars.

Het volume wordt geregeld door de externe audiobron.

Onderhoud

De stylus vervangen

Voor de beste luisterervaring moet de naald elke 300 - 500 luisteruren vervangen worden.

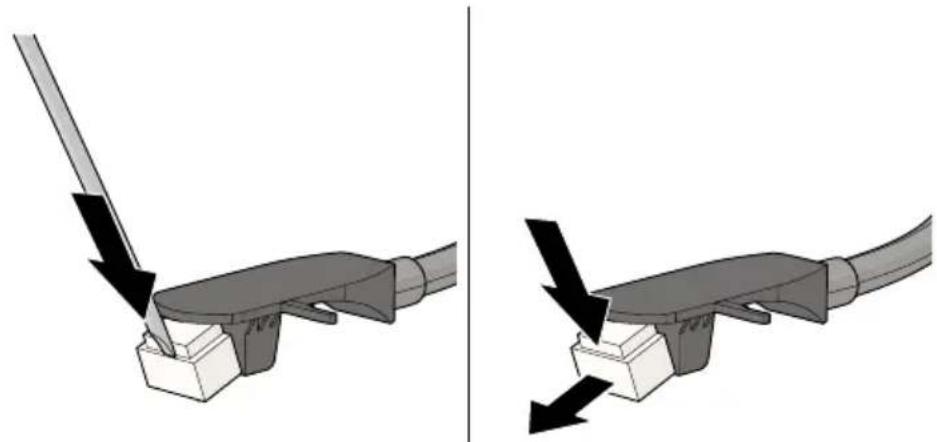

De naald (stylus) vervangen:

1. Schakel het product uit en haal de stekker van de Stroomadapter uit het stopcontact.
2. Zora ervoor dat de toonarm in de rustpositie staat en de toonarmveragrendeling is ingeschakeld.
3. Plaats voorzichtig een schroevendraaier op de punt van de naaldcassette en druk naar beneden.

De nagd verschuift naar beneden.

1. Trek de naald naar beneden en weg van de toonarm.

1. Plaats de nieuwe naald diagonaal in het onderste gedeelte van de toonarm.
2. Duw de naald voorzichtig omhoog om de nieuwe naald vast te zetten.

Reiniging

Reinig de buitenzijde van het product elke maand met een zachte, vochtige doek. Vermijd schuurmiddelen die het oppervlak kunnen beschadigen.

Reinig je vinylplaten met een antistatische doek voor de beste luisterervaring. We raden aan de Lenco TTA-3-in-1, TTA-5-in-1 of TTA-6-in-1 reinigingsset te gebruiken (niet meegeleverd).

Probleemoplossing

Als u problemen ondervindt met het product, raadpleeg dan de onderstaande tabel voor mogelijke oorzaken en oplossingen.

Zorg er altijd voor dat het product wordt geïnstalleerd en gebruikt zoals beschreven in deze Handleiding.

MogelijkoorzaakMogelijkeplossingMogelijkeplossing

Het product is ingeschakeld, maar het plateau draait niet.	Het product is niet ingesteld op de PHONO-modus.	Druk op de PHONO-modusknop om Phono-modus te selecteren.
De Draaitafelplateau draait, maar er is geen geluid/niet genoeg geluid.	De Toonarm hef hendel staat in de bovenste stand.	Duw de Toonarm hef hendel naar voren om de toonarm te laten zakken.
	De Luidsprekers zijn niet aangesloten op de platenspeler.	ZiehoofdstukDe meegeleverde luidsprekers aansluiten.
	Het stylusdeksel zit er nog op. Verwijder de styluskap van de stylus.
Er komt geen geluid uit de Bluetooth® luidsprekers.	De geselecteerde ingang komt niet overeen met de bron.	Selecteer de juiste broningang.
Duidelijk zoemend geluid in PHONO-modus.	De Luidsprekers staan te dicht bij de platenspeler.	Plaats de luidspreker verder weg van de platenspeler.
Vervormd en/of inconsistent geluid van één of meer kanalen.	De platenspeler is aangesloten op de verkeerde (voor)versterkeringang.	Zorg ervoor dat de platenspeler is aangesloten op de PHONO-ingang van je externe (voor)versterker.
	De naald of cantilever van de stylus is beschadigd.	Controleer de stylus op defecten en vervang deze indien nodig.
	Er zit stof op de stylus. Verwijder voorzichtig het stof van de stylus door met een geschikte antistatische borstel van de achterkant van de naald naar de voorkant te borstelen.Borstel de naald niet van links naar rechts, dit kan de naald beschadigen.

Garantie

Commaxx B.V. biedt service en garantie in overeenstemming met de Europese wetgeving, wat betekent dat u in geval van reparaties (zowel tijdens als na de garantieperiode) contact moet opnemen met uw lokale dealer.

• Het is niet mogelijk om producten die gerepareerd moeten worden rechtstreeks naar Commaxx B.V. te sturen.
• Als dit apparaat op enigerlei wijze wordt geopend of geopend door een niet-officieel servicecentrum, vervalt de garantie.
• Dit apparaat is niet geschikt voor professioneel gebruik. Bij professioneel gebruik vervalt elke garantieverplichting van de fabrikant.

Disclaimer

De firmware en/of hardwarecomponenten worden regelmatig bijgewerkt. Daarom kunnen sommige instructies, specificaties en afbeeldingen in deze documentatie enigszins afwijken van uw specifieke situatie. Alle items die in deze handleiding worden beschreven, dienen alleen ter illustratie en zijn mogelijk niet van toepassing op uw specifieke situatie. Er kunnen geen wettelijke rechten worden ontleend aan de beschrijving in deze handleiding.

Afdanking

Dit symbool geeft aan dat het betreffende elektrische product of de batterij in Europa niet als regulier huishoudelijk afval mag worden afgevoerd. Om ervoor te zorgen dat het product en de batterij op de juiste manier worden verwerkt, moet u deze weggooien in overeenstemming met de toepasselijke lokale wetgeving of vereisten voor het weggooien van elektrische apparatuur of batterijen. Op deze manier helpt u natuurlijke hulpbronnen te behouden en de milieubeschermingsnormen voor de verwerking en verwijdering van elektrisch afval te verbeteren (Richtlijn afgedankte elektrische en elektronische apparatuur).

Verklaringvanovereenstemming

Wij, Commaxx B.V., verklaren als fabrikant dat het product LS-200 van ons merk Lenco®, geproduceerd in China, is getest volgens alle relevante CE-normen en voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is niet beperkt tot, de RED 2014/53/EU regelgeving.

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens indien van toepassing) kan worden gevonden en gedownload via: doc.nedis.com/nl-nl/LS200WD

Service

Ga voor meer informatie en helpdeskondersteuning naar www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Nederland.

Manuale d'uso

LS-200

Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Holandsko.
