MANUALE UTENTE LS-200 LENCO

Giradischi con ricezione e trasmissione Bluetooth® e Altoparlanti in legno

Informazionisuldocumento

Il presente documento è il manuale utente e contiene tutte le informazioni per l'utilizzo corretto, efficiente e sicuro del prodotto.

Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

Simboli usati

▲VVERTENZA!	Parola di avvertimento usata per indicare una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare morte o lesioni gravi.
▲ATTENZIONE!	Parola di avvertimento usata per indicare una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di minore o moderata entità.
AVVISO	Parola di avvertimento usata per riferirsi a pratiche non collegate a lesioni fisiche.
i	Indica informazioni importanti non direttamente collegate con la sicurezza.

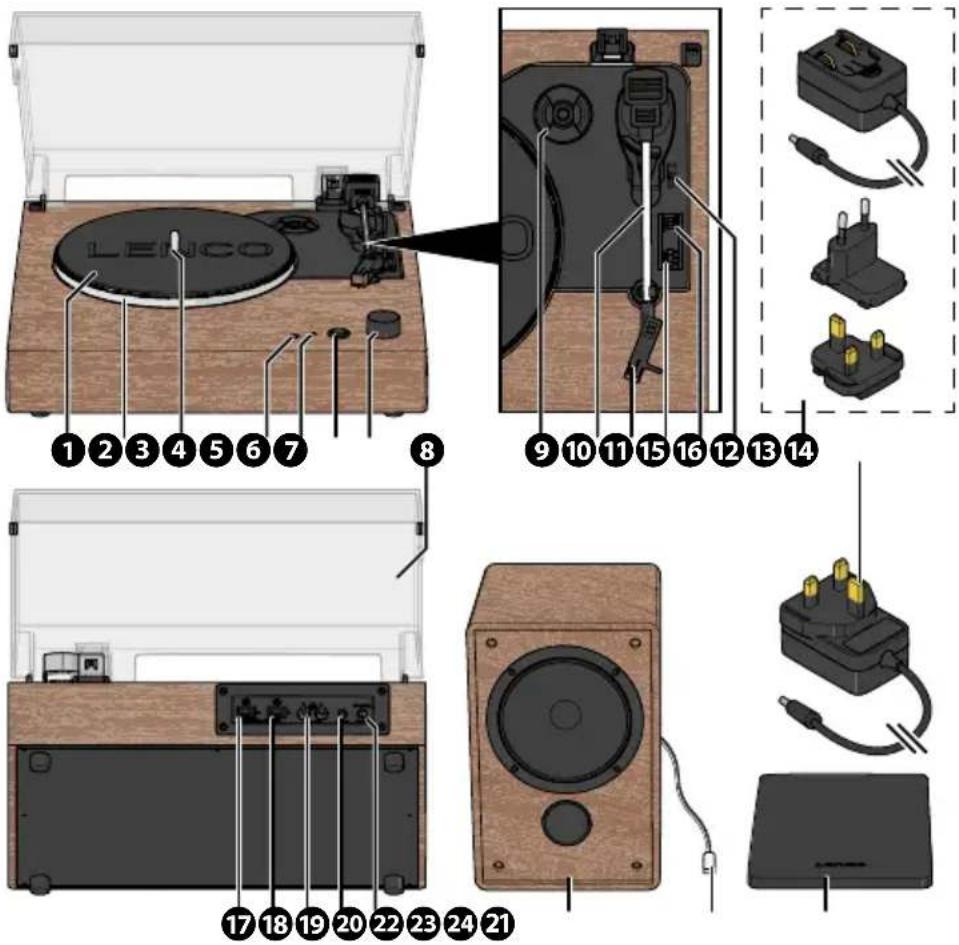

Descrizionedelprodotto

① Tappetino per piatto
②Piattodelgiradischi
③Pernodelgiradischi
4UscitaAUX
⑤SpiaLED
6PulsanteModalità
⑦Selettorediaccensione/volume
⑧Coperchioantipolvere
9Adattatore45giri/min.
10Braccio

11 Cartuccia
⑫ Selettoredivelocità(33,45giri/min.)
13 Interruttorediarresto automatico
14 Levaastecca
15 Adattatoredialimentazione UE/Regno Unito*
16 Adattatoredialimentazione UK*
⑰Ingressoaltoparlantedestro

18 Ingressoaltoparlantesinistro
19 UscitaRCA
20 IngressoAUX
21 Ingressodialimentazione
22 Altoparlanti(2×)
23 ConnettoreAltoparlanti
24 Coperchiodell'altoparlantein rete (2×)

*Il prodotto viene fornito con l'Adattatore di alimentazione UE/Regno Unito* intercambiabile o con l'Adattatore di alimentazione UK* fisso.

Spia LED

SpiaLED Modalità / Stato		Descrizione
Verde solido	Modalità Phono	Ricezione di musica in ingresso dal disco in vinile.
Verdelampeggiante	Modalità di trasmissione Bluetooth® accoppiamento	Alla ricerca di un altoparlante/cuffie Bluetooth® da collegare.
Ciano verde solido	Modalità di trasmissione Bluetooth® collegata	Collegato a un altoparlante/cuffie Bluetooth®.
Lampeggianteblu	Accoppiamento della modalità di ricezione Bluetooth®	Alla ricerca di una sorgente/dispositivo audio Bluetooth®.

SpiaLED Modalità / Stato Descrizione

Solidoblu Modalità di ricezione Bluetooth® collegata	Collegato a una sorgente/dispositivo audio Bluetooth®.
Riproduzioneattiva La musica sta suonando.
Solidoviola Modalità ingresso AUX Ricezione di musica in ingresso dalla sorgente audio collegata tramite ingresso AUX.
Solidorosso Riproduzione in pausa La riproduzione musicale è in pausa.

Specifiche

Specifiche Valore / Descrizione
LS-200
Prodotto Giradischi con ricezione e trasmissione Bluetooth® e Altoparlanti in legno
Motore di azionamento ServomotoreDC
Impostazioni di velocità 33, 45 GIRI/MIN.
Consumo di energia in standby	< 0,5 W
VersioneBluetooth®	5,2
Intervallo di frequenza Bluetooth®	2402 - 2480 MHz
Distanza di funzionamento del Bluetooth	10m
Potenza di trasmissione massima	< 6 dBm
Consumo di corrente	24W
Dimensioni (p × l × a)	325 × 320 × 105 mm (coperchio chiuso)
Peso	4,85kg
Adattatore di alimentazione
Produttore dell'adattatore di alimentazione	HUIZHOU FUJIA APPLIANCE TECH. CO., LTD.
Tipi di adattatore di alimentazione	FJ-SW124S1202000N / FJ-SW124S1202000B
Tensioned'ingresso	100 - 240 V ~ 50/60 Hz
Tensione in uscita	12V
Corrente in uscita 2A
Potenza di uscita	24W
Efficienza attiva media	>=86,2%
Efficienza a basso carico (10%)	72,88%
Consumo energetico a vuoto	< 0,1 W
Altoparlanti
Uscita di potenza audio (RMS)	2× 10 W
Dimensioni (per altoparlante)	144 × 175 × 220 mm

Uso previsto

Questo prodotto è inteso come giradischi con amplificatore integrato, 2 altoparlanti in legno e funzionalità Bluetooth®.

Questo prodotto è inteso solo per utilizzo in interni.

Utilizzare il prodotto solo come descritto nel presente manuale.

Il prodotto non è inteso per utilizzi commerciali.

Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto una supervisione o istruzioni sull'uso del dispositivo da parte di una persona responsabile della loro sicurezza.

Istruzioni di sicurezza

Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

AVERTENZA!

Rischio di soffocamento:

- Non lasciare che i bambini giochi con il materiale di imballaggio. I materiali di imballaggio possono causare soffocamento. Tenere sempre il materiale di imballaggio fuori dalla portata dei bambini.

Rischio di natura elettrica:

• Non esporre il prodotto all'acqua, alla pioggia, all'umidità o all'umidità elevata.
  • Non utilizzare il prodotto in ambienti umidi, come il bagno o la cucina.
• Non inserire mai alcun oggetto nell'apertura di ventilazione del prodotto. Il prodotto contiene componenti elettrici.
• Utilizzare esclusivamente il cavo di alimentazione fornito in dotazione.
• Tenere il prodotto lontano da animali domestici e altri animali. Gli animali possono mordere il cavo di alimentazione e subire scosse elettriche.
• Non aprire il prodotto: all'interno non sono presenti parti riparabili dall'utente.
• La manutenzione di questo prodotto deve essere effettuata esclusivamente da un tecnico qualificato. Rischio di incendio:
• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.
• Scollegare il prodotto dalla sorgente elettrica e da altre apparecchiature se si verificano problemi.
  • Non coprire le aperture di ventilazione. Lasciare sempre almeno 5 cm di spazio intorno al prodotto.
• Non collocare il prodotto sopra altre apparecchiature elettriche.
• Non utilizzare mai il prodotto con un cavo di alimentazione o un adattatore danneggiato.

ATTENZIONE!

Rischio di perdita dell'udito:

- L'esposizione prolungata a volumi elevati può causare la perdita di udito.

AVVISO

Rischio di danneggiamento del prodotto:

• Tenere il prodotto lontano da fonti di calore, come termosifoni, stufe e fiamme libere.
• Tenere il prodotto lontano da oggetti magnetici forti.
• Tenere sempre il cavo di alimentazione e il prodotto lontani dai luoghi in cui si è soliti camminare.
• Non scollegare il prodotto tirandolo per il cavo. Afferrare sempre il connettore e tirare.
• Evitare le scariche elettrostatiche quando si maneggia il prodotto. Le scariche elettrostatiche possono disturbare il normale funzionamento del prodotto.
• Utilizzare il prodotto solo in climi moderati. Evitare ambienti estremamente freddi o caldi. La temperatura di esercizio consigliata è compresa tra 0°C e 35°C.
• Utilizzare solo gli accessori forniti dal produttore.
• Scollegare il prodotto dalla presa elettrica durante temporali o prima di periodi di inutilizzo prolungati.
• Utilizzare il prodotto solo come descritto nel presente documento.
  • Non far cadere il prodotto ed evitare impatti.
• Pulire ogni mese la parte esterna del prodotto con un panno morbido e umido. Evitare sostanze abrasive che possono danneggiare la superficie.

Installazione

Controllare i contenuti della confezione

Verificare che tutte le parti siano presenti e che non siano visibili danni sulle parti. In caso di parti mancanti o danneggiate, contattare il servizio di assistenza Lenco B.V. tramite il sito Web: www.lenco.com.

Installazione del prodotto

1. Rimuovere l'imballaggio protettivo.

2. Collocare il prodotto su una superficie piana, stabile e a bassa risonanza, vicino a una presa di corrente.

3. (Solo per i modelli con adattatore di alimentazione UE/Regno Unito* intercambiabile) A seconda della presa di corrente, inserire e far scorrere la spina UE o UK sull'adattatore di alimentazione.

1. Collegare l'adattatore di alimentazione alla presa di alimentazione

2. Collegare l'altra estremità dell'adattatore di alimentazione a una presa di corrente.

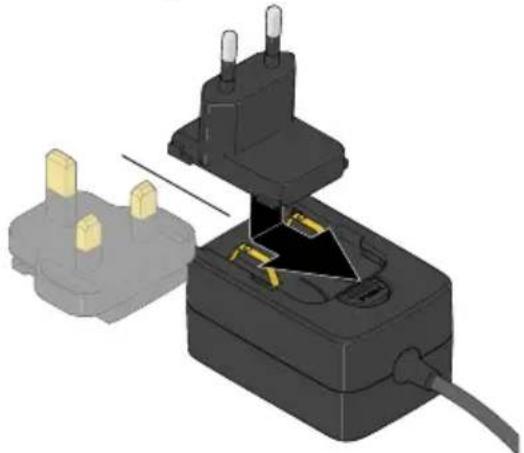

Per rimuovere la spina UE o UK, premere il pulsante sull'Adattatore di alimentazione UE/Regno Unito* intercambiabile, quindi far scorrere e tirare la spina UK o EU verso l'alto.

1. Posizionare il tappetino del piatto sopra il piatto.

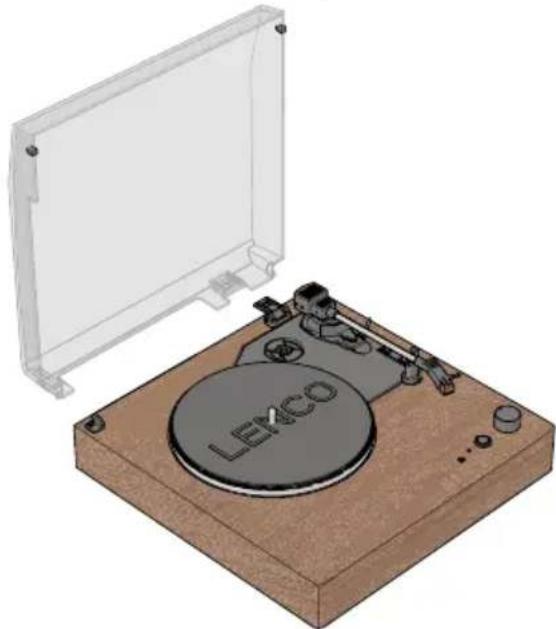

Installazione del coperchio antipolvere

1. Assicurarsi che la cerniera del coperchio del airadischi sia orientata in piano verso il retro del airadischi.
2. Allinegre la Cerniera del coperchio con la cerniera del giradischi.
3. Premere la Cerniera del coperchio e far scattare i due perni dell'asse nelle due clip del airadischi.

Collegamento degli Altoparlanti in dotazione

1. Posizionare gli Altoparlanti su entrambi i lati del giradischi. Mantenere una distanza di almeno 10 cm tra gli altoparlanti e il giradischi.
2. Spina il cavo del diffusore sinistro nell'ingresso altoparlante sinistro sul retro del giradischi.
3. Spina il cavo del diffusore destro nell'ingresso altoparlante destro sul retro del giradischi.

Collegamento a un (pre)amplificatore esterno

1. Spina un'estremità di un cavo RCA (non incluso) nell'uscita RCA del giradischi.

2. Spina l'altra estremità del cavo RCA nell'ingresso PHONO del (pre)amplificatore.

Inserire lo spinotto R nel iack di uscita RCA rosso. Inserire lo spinotto L nella presa di uscita RCA bianca.

1. Premere il pulsante di modalità per selezionare la modalità Phono.

L'Indicatore LED si accende in verde.

Il volume è controllato dal (pre)amplificatore esterno.

Uso

Riproduzione di un disco in vinile

1. Aprire il coperchio antipolvere.
2. Ruotare leggermente il selettore di alimentazione/volume in senso orario per accendere il prodotto. Non ruotare la manopola di accensione/volume fino al volume massimo.
3. Premere il pulsante di modalità per selezionare la modalità Phono.
4. Premere il pulsante di modalità per selezionare la modalità di uscita Bluetooth®.
   L'Indicatore LED si accende in verde.
5. Opzionalmente: Posizionare l'adattatore per 45 giri sul perno del giradischi. È necessario solo per i singoli (45 giri) e altri dischi in vinile con un foro centrale più grande.
6. Impostare l'interruttore di velocità (33 1/3 o 45 giri/min) corrispondente alla velocità applicabile del disco in vinile.
7. Rimuovere con attenzione la protezione della punting.

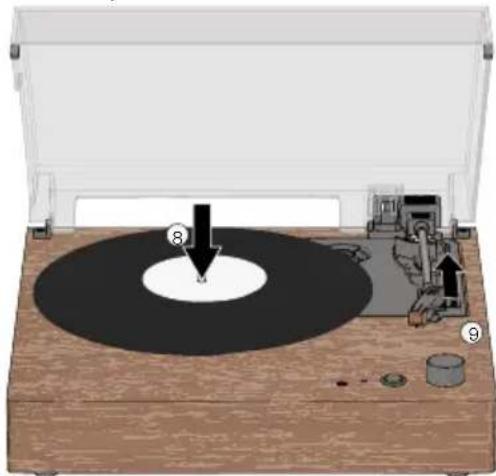

8. Posizionare con attenzione un disco in vinile sul piatto del giradischi.
9. Spingere la leva del braccio all'indietro per sollevarlo.

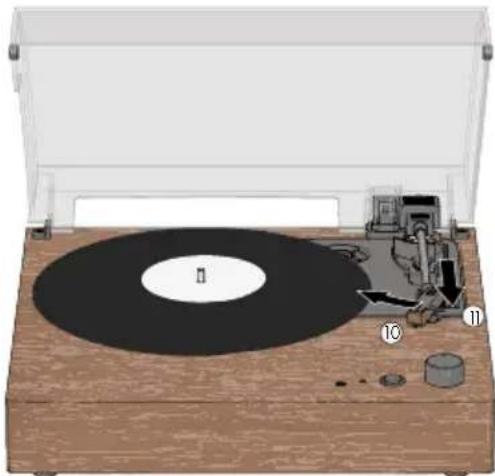

1. Spostare con cautela il braccio sulla parte del disco in vinile che si desidera riprodurre.

2. Spingere in avanti la leva della stecca per abbassare il braccio e avviare la riproduzione del disco in vinile.

1. Tenere premuto il pulsante di modalità per avviare la riproduzione del disco in vinile.

2. Regolare il volume con la manopola del volume.

Smettere di suonare un Record in vinile

Con l'autostop attivato

Il giradischi smette automaticamente di ruotare il disco in vinile al termine della riproduzione.

Prestare sempre molta attenzione quando si ascoltano i dischi in vinile per la prima volta, non affidarsi all'auto-stop per fermare il giradischi.

Con l'autostop disattivato

L'arresto automatico non funziona per la maggior parte dei singoli (45 giri) e per alcuni dischi in vinile a 33 giri. Il giradischi può fermarsi prima della fine del disco in vinile o non fermarsi dopo la fine del disco in vinile. Impostare sempre l'interruttore di arresto automatico su OFF quando l'arresto automatico non sembra funzionare per il disco in vinile specifico.

1. Spingere la leva della stecca all'indietro per sollevare il braccio.

2. Spostare il braccio in posizione di riposo.

3. Spingere la leva della stecca in avanti per appoggiare il braccio.

4. Ruotare il selettore di alimentazione/volume in senso antiorario per spegnere il giradischi.

Riproduzione di un disco in vinile tramite altoparlanti/cuffie Bluetooth® esterni

Il prodotto può essere collegato in modalità wireless ad altoparlanti o cuffie Bluetooth® esterni (non inclusi).

1. Ruotare leggermente il selettore di alimentazione/volume in senso orario per accendere il prodotto. Non ruotare la manopola di accensione/volume fino al volume massimo.

2. Premere il pulsante di modalità per selezionare la modalità di uscita Bluetooth®.

Lo Spia LED lampeggia in verde.

1. Attivare la modalità di accoppiamento Bluetooth® sull'Altoparlante o sulle Cuffie.

Assicurarsi che il diffusore o le Cuffie Bluetooth® si trovino a meno di un metro dal giradischi.

Assicurarsi che nessun altro dispositivo sia in modalità di accoppiamento.

Il giradischi si accoppia automaticamente agli altoparlanti/cuffie Bluetooth®.

L'Indicatore LED si illumina di colore verde-ciano quando la connessione è riuscita.

1. Seguire i passaggi 5. - 13. di Riproduzione di un disco in vinile.

Ascoltare un disco in vinile con cuffie cablate

1. Ruotare la manopola volume fino al volume minimo senza spegnere il giradischi.

2. Spina il cavo AUX delle Cuffie nell'uscita AUX del giradischi.

3. Aumentare lentamente il volume di ascolto fino alle impostazioni desiderate.

Iniziare sempre con il volume minimo per ridurre la possibilità di perdita dell'udito dovuta a volumi elevati inaspettati.

Ascoltare la musica da uno smartphone o da un altro dispositivo Bluetooth®.

1. Ruotare il selettore di alimentazione/volume in senso orario per accendere il prodotto. Non ruotare il selettore di alimentazione/volume fino al volume massimo.

2. Premere il pulsante di modalità per selezionare la modalità di ingresso Bluetooth®.

Lo Spia LED lampeqqia in blu.

1. Attivare il Bluetooth® sul dispositivo.

2. Selezionare "Lenco LS-200" e collegarsi al prodotto.

Il LED di alimentazione si accende in blu.

L'accoppiamento manuale sarà richiesto solo la prima volta che si collega il prodotto.

Se il dispositivo richiede una password, inserire "0000" e premere OK.

1. Regolare il volume con la manopola di potenza/volume.

Tenere premuto il pulsante di modalità per scollegare la connessione Bluetooth®. Tenere nuovamente premuto il pulsante di modalità per ricollegare la connessione Bluetooth®.

Riproduzione di audio esterno agli altoparlanti

1. Sping un'estremità di un cavo AUX da 3,5 mm (non incluso) nell'ingresso AUX del giradisch

2. Spina l'altra estremità del cavo AUX da 3,5 mm nella sorgente audio esterna.

3. Premere il pulsante di modalità per selezionare la modalità di ingresso AUX. L'Indicatore LED si accende in viola.

Il volume è controllato dalla sorgente audio esterna.

Manutenzione

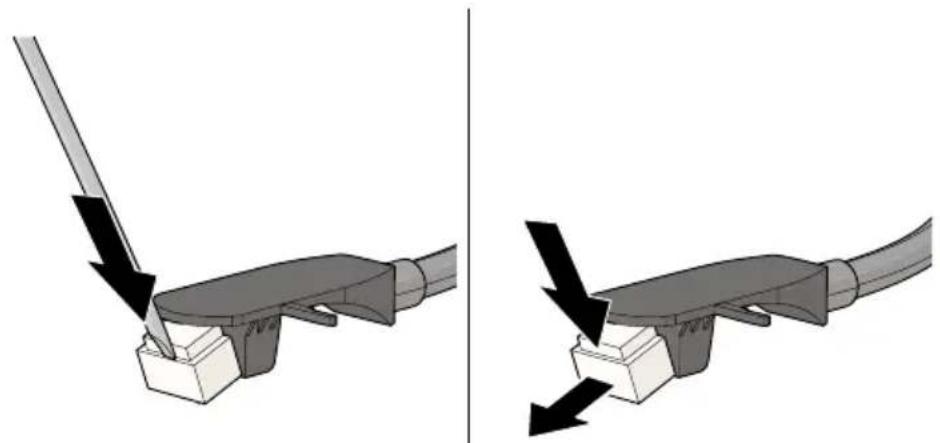

Sostituzione dello stilo

Per un'esperienza di ascolto ottimale, la puntina deve essere sostituita ogni 300 - 500 ore di ascolto.

Per sostituire la puntina:

1. Spegnere il prodotto e scollegare l'adattatore di alimentazione dalla presa di corrente.

2. Assicurarsi che il braccio sia in posizione di riposo e che il blocco del braccio sia inserito.

3. Posizionare con cautela un cacciavite sulla punta della cartuccia della puntina e premere. La puntina si sposta verso il basso

L'ago si sposta verso il basso.

1. Tirare la puntina verso il basso e allontanarla dal braccio.

1. Posizionare la nuova punting in diagonale nella parte inferiore del braccio.

2. Spingere delicatamente la punting verso l'alto per bloccarla in posizione.

Pulizia

Pulire ogni mese la parte esterna del prodotto con un panno morbido e umido. Evitare sostanze abrasive che possono danneggiare la superficie.

Pulite i vostri dischi in vinile con un panno antistatico per ottenere la migliore esperienza di ascolto. Si consiglia di utilizzare il kit di pulizia Lenco TTA-3-in-1, TTA-5-in-1 o TTA-6-in-1 (non incluso).

Risoluzionedeiproblemi

Se si verificano problemi con il prodotto, consultare la tabella seguente per le possibili cause e soluzioni. Assicurarsi sempre che il prodotto sia installato e utilizzato come descritto in questo Manuale.

CausapossibilePossibilesoluzionePossibilesoluzione

Il prodotto è acceso, ma il piatto non ruota.	Il prodotto non è impostato sulla modalità PHONO.	Premere il pulsante di modalità per selezionare la modalità Phono.
Il piatto del giradischi ruota, ma il suono è assente o insufficiente.	La Leva a stecca è in posizione di salita.	Spingere la leva a stecca in avanti per abbassare il Braccio.
	Gli Altoparlanti non sono collegati al giradischi.	Vedere il capitolo Collegamento degli Altoparlanti in dotazione.
	Il Coperchio dello stilo è ancora installato.	Coperchio dello stilo Coperchio dello stilo
Gli altoparlanti Bluetooth® non emettono alcun suono.	L'ingresso selezionato non corrisponde alla sorgente.	Selezionare l'ingresso sorgente corretto.
Ronzio distinguibile in modalità PHONO.	Gli Altoparlanti sono posizionati troppo vicini al giradischi.	Posizionare il diffusore più lontano dal giradischi.
Suono distorto e/o incoerente da uno dei canali.	Il giradischi è collegato all'ingresso sbagliato del (pre) amplificatore.	Assicuratevi che il giradischi sia collegato all'ingresso PHONO del vostro (pre)amplificatore esterno.
	L'ago o il cantilever dello stilo sono danneggiati.	Controllare che lo stilo non presenti difetti e, se necessario, sostituirlo.
	Lo stilo è sporco di polvere. Rimuovere con cura la polvere dallo stilo, spazzolando con una spazzola antistatica appropriata dalla parte posteriore dell'ago verso quella anteriore.Non spazzolare l'ago da sinistra a destra per non danneggiarlo.

Garanzia

Commaxx B.V. offre assistenza e garanzia in conformità alla normativa europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario rivolgersi al rivenditore locale.

• Non è possibile inviare direttamente a Commaxx B.V. i prodotti che necessitano di riparazioni.
- Se l'unità viene aperta o accessibile da un centro di assistenza non ufficiale, la garanzia decade.
- Questo dispositivo non è adatto all'uso professionale. In caso di uso professionale, tutti gli obblighi di garanzia del produttore decadono.

Esclusionediresponsabilità

Gli aggiornamenti del firmware e/o dei componenti hardware vengono effettuati regolarmente. Pertanto, alcune delle istruzioni, delle specifiche e delle immagini contenute nella presente documentazione potrebbero differire leggermente dalla situazione specifica dell'utente. Tutti gli elementi descritti in questa guida sono solo a scopo illustrativo e potrebbero non essere applicabili alla vostra situazione specifica. Le descrizioni contenute nel presente manuale non conferiscono alcun diritto legale.

Smaltimento

Questo simbolo indica che il prodotto elettrico o la batteria in questione non devono essere smaltiti come rifiuti domestici generici in Europa. Per garantire il corretto trattamento dei rifiuti del prodotto e della batteria, si prega di smaltirli in conformità alle leggi locali vigenti in materia di smaltimento di apparecchiature elettriche o batterie. In questo modo, contribuirete a preservare le risorse naturali e a migliorare gli standard di protezione ambientale nel trattamento e nello smaltimento dei rifiuti elettrici (Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche).

Dichiarazionediconformità

Commaxx B.V. dichiara, in qualità di produttore, che il prodotto LS-200 del marchio Lenco®, prodotto in Cina, è stato testato secondo tutti gli standard e le normative CE pertinenti e che tutti i test sono stati superati con successo. Ciò include, ma non si limita alla normativa RED 2014/53/EU.

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da:

doc.nedis.com/it-it/LS200WD

Servizio

Per ulteriori informazioni e per il supporto dell'helpdesk, visitare il sito www.lenco.com. Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Paesi Bassi.

Manual del usuario

LS-200

Tocadiscos con Réception et transmission Bluetooth® y altavoces de madera

Acercadeestedocumento

17 Oikeankaiuttimentulo

18 Vasemmankaiuttimentulo

19 RCA-lähtö

20 AUX-tulo

21 Ottoteho

22 Kaiuttimet(2×)

23 Kaiuttimenliitin

24 Kaiuttimenkansi(2×)

LED-merkkivalo
