BRUKSANVISNING LS-200 LENCO

Skivspelare med Bluetooth®-mottagning, -överföring och högtalare i trä

Omdettadokument

Detta dokument är bruksanvisningen och innehåller all information för korrekt, effektiv och säker användning av produkten.

Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

Symboler som används

⚠WARNING!	Signalord som beskriver en potentiellt farlig situation som, om den inte undviks, skulle kunna medföra dödsfall eller svåra personskador.
⚠BSERVERA!	Signalord som beskriver en potentiellt farlig situation som, om den inte undviks, skulle kunna medföra personskador av mindre eller medelsvår karaktär.
OBS!	Signalord som beskriver metoder ej relaterade till fysiska skador.
i	Beskriver viktig information som inte är direkt relaterad till säkerhet.

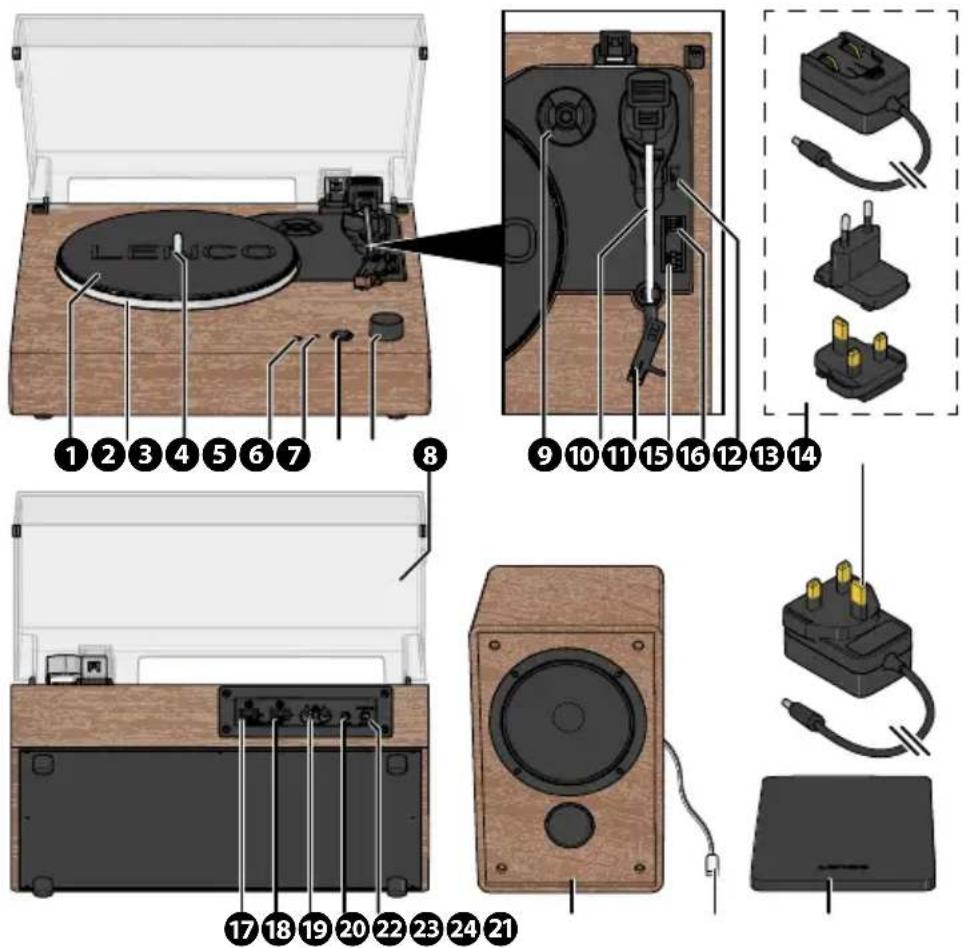

Produktbeskrivning

LENCO ①②③④⑤⑥⑦ ⑧ ⑨⑩⑪⑯⑮⑰⑱⑲⑳⑺ ⑭ ⑮ ⑰⑱⑲⑳⑴ ⑰⑱⑲⑳⑮ ⑱⑲⑳⑮ ⑲⑳⑯⑰⑱⑲⑳⑮ ⑳ ⑰⑱⑲⑹ ⑱⑲⑳⑮ ⑲⑳⑯ ⑳ ⑰⑱⑲⑹ ⑱⑲⑳

① Skivtallriksmatta
②Skivtallrik
③Skivtallriksaxel
4AUX-utgång
⑤Indikerings-LED
⑥Lägesknapp

⑦ Strömbrytaren/volymratten
8 Dammkåpa
945-varvsadapter
10 Tonarm
11 Patron

⑫ Omkopplareförhastighetsval (33, 45 RPM)
13 Automatiskstoppbrytare
14 Tonarmslyftare
15 NätadapterförEU/UK*
16 NätadapterförStorbritannien*

17Ingångförhögerhögtalare

20 AUX-ingång

23Kontaktförhögtalare

18Ingångförvänsterhögtalare

21Kraftingång

24 Lockförhögtalareinät(2×)

19RCA-utgång

22Högtalare(2×)

*Produkten levereras med antingen den utbytbara nätadaptern för EU/UK* eller den fasta nätadaptern för Storbritannien*.

Indikerings-LED
Indikerings-LED Läge / status Beskrivning

GrönfastPhono-läge Inspelning av musik från vinylskiva.
Grönt blinkande	Parning av Bluetooth®-sändningsläge	Letar efter en Bluetooth®-högtalare/hörlurar att ansluta.
Cyan grön fast	Bluetooth®-sändningsläge anslutet	Ansluten till en Bluetooth®-högtalare/hörlurar.
Blåttblinkande Bluetooth® mottagningsläge för parkoppling		Söker efter en Bluetooth®-ljudkälla/-enhet.
Blåsolid Bluetooth® mottagningsläge anslutet Ansluten till en		Bluetooth®-ljudkälla/-enhet.
	Uppspelningaktiv	Musikspelas.
Lila fast	Aux inmatningsläge	Tar emot musikinmatning från ljudkälla ansluten via AUX-ingång.
Röd solid	Uppspelning pausad	Uppspelningen av musik är pausad.

Specifikationer

Specifikationer	Värde / Beskrivning
LS-200
Produkt	Skivspelare med Bluetooth-mottagning, -överföring och trähögtalare
Drivmotor	DC-servomotor
Hastighetsinställningar	33, 45 VARV PER MINUT
Strömförbrukning i standby	< 0,5 W
Bluetooth®version	5,2
Bluetooth®frekvensområde	2402-2480MHz
Bluetooth®-arbetsavständ	10m
Max.överföringseffekt	< 6 dBm
Strömförbrukning	24W
Dimensioner (I × b × h)	325 × 320 × 105 mm (locket stängt)
Vikt	4,85kg
Strömadapter
Tillverkare av Nätadapter	HUIZHOU FUJIA APPARAT TECH. CO., LTD.
Typer av Nätadapter	FJ-SWI24S1202000N / FJ-SWI24S1202000B
Ingångsspänning	100 - 240 V ~ 50/60 Hz
Utspänning	12V
Utström	2A
Utgångseffekt	24W

Genomsnittlig aktiv verkningsgrad >=86,2%

Effektiv vid låg belastning (10 %) 72,88%

Strömförbrukning utan belastning < 0,1 W

Högtalare

Denna produkt är avsedd som skivspelare med en inbyggd förstärkare, 2 inbyggda högtalare i trä och Bluetooth-funktionalitet.

Denna produkt är endast avsedd för användning inomhus.

Använd produkten endast enligt anvisningarna i denna bruksanvisning.

Denna produkt är inte avsedd för kommersiell användning.

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte har fått tillsyn eller instruktioner om användningen av apparaten av en person som ansvarar för deras säkerhet, om användningen av apparaten.

Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

WARNING!

Kvävningsfara:

- Låt inte barn leka med förpackningsmaterial. Förpackningsmaterial kan leda till kvävning och strypning. Förvara alltid förpackningsmaterialet oåtkomligt för barn.

Elektriskrisk:

• Exponera inte produkten för vatten, regn eller fukt eller hög fukthalt.
• Använd inte produkten i fuktiga miljöer, t.ex. i badrum eller kök.
• För aldrig in något föremål i produktens ventilationsöppning. Produkten innehåller elektriska komponenter.
• Använd endast den medföljande strömadaptern.
• Håll produkten borta från husdjur och andra djur. Djur kan bita sig fast i strömkabeln och få elektriska stötar.
• Öppna inte upp produkten. Det finns inga invändiga delar som användaren kan serva på egen hand.
• Denna produkt får endast underhållas av en kvalificerad tekniker.

Brandrisk:

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Koppla bort strömmen från produkten och annan utrustning i händelse av problem.
• Täck inte över ventilationsöppningarna. Lämna alltid minst 5 cm utrymme runt produkten.
• Placera inte produkten ovanpå annan elektrisk utrustning.
• Använd aldrig produkten med en skadad strömkabel eller adapter.

ABSERVERA!

Risk för hörselnedsättning:

- Långvarig exponering för höga ljudstyrkor kan förorsaka hörselförlust.

OBS!

Risk för produktskador föreligger:

• Håll produkten borta från värmekällor, t.ex. radiatorer, värmeelement, spisar och öppna lågor.
• Håll produkten borta från starkt magnetiska föremål.

• Håll alltid nätsladden och produkten borta från gångbanor som vanligtvis används.

• Koppla inte bort produkten genom att dra i kabeln. Håll alltid i kontakten och dra.

• Undvik elektrostatisk urladdning vid hantering av produkten. Elektrostatisk urladdning kan störa produktens normala funktion.
• Använd produkten endast i måttliga klimat. Undvik extremt kalla eller varma miljöer. Rekommenderad driftstemperatur är mellan 0°C och 35°C.
• Använd endast tillbehör som tillhandahålls av tillverkaren.
• Koppla bort produkten från eluttaget under åskväder eller om enheten inte kommer att användas under en längre tid.
• Använd produkten endast enliat anvisningarna i detta dokument.
• Tappa inte produkten och skydda den mot slag.
• Rengör produktens utsida varje månad med en mjuk, fuktig trasa. Undvik slipande produkter som kan skada ytan.

Installation

Kontrollera innehållet i emballaget

Kontrollera att alla delar finns med och att inga skador är synliga på delarna. Om delar saknas eller är skadade, kontakta Lenco B.V.:s servicedesk via hemsidan: www.lenco.com.

Installera produkten

1. Ta bort skyddsförpackningen.
2. Placera produkten på en plan, stabil vta med låg resonans i närheten av ett eluttag.

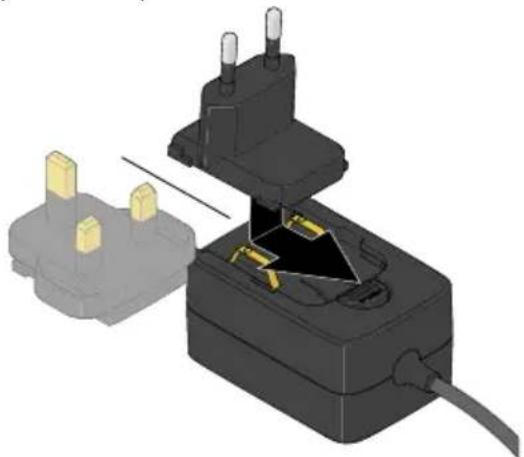

3. (Endast för modeller med den utbytbara Nätadaptern för EU/UK*) Beroende på vägguttaget, sätt i och skiut ut EU- eller UK-kontakten på Nätadaptern.

1. Anslut nätadaptern till strömingången.
2. Anslut den andra änden av nätadaptern till ett eluttaa.

För att ta bort EU- eller UK-kontakten, tryck på knappen på den utbytbara Nätadaptern för EU/UK* och skiut och dra upp UK- eller EU-kontakten.

1. Placera skivtallrikens matta ovanpå tallriken.

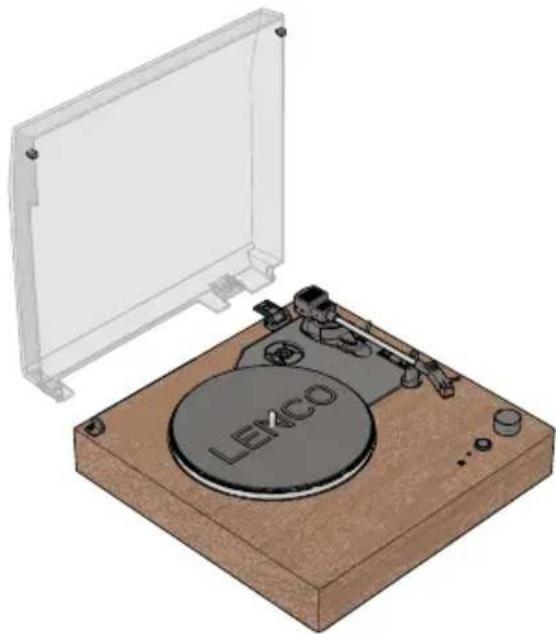

Montering av dammskyddet

1. Se till att gångjärnet till dammkåpan på skivspelaren är riktat platt mot skivspelarens baksida.
2. Rikta in Gångjärnet till dammkåpa mot gångjärnet på Skivspelaren.
3. Tryck fast gångjärnet till dammkåpan på gångjärnet och klicka fast de två axeltapparna i de två klämmorna på Skivspelaren.

Ansluta de medföljande Högtalarna

1. Placera Högtalarna på var sin sida om skivspelaren. Håll ett avständ på minst 10 cm mellan Högtalare och Skivspelare.
2. Plugga in den vänstra högtalarkabeln i ingången för vänster högtalare på baksidan av skivspelaren.
3. Plugg in kabeln för höger högtalare i ingången för höger högtalare på baksidan av skivspelaren.

Anslutning till en extern (för)förstärkare

1. Plugg in ena änden av en RCA-kabel (medföljer ej) i RCA-utgången på skivspelaren.
2. Plugg in den andra änden av RCA-kabeln i PHONO-ingången på din (för)förstärkare. Sätt i R-kontakten i den röda RCA-utgången. Sätt i L-kontakten i den vita RCA-utgången.
3. Tryck på Lägesknapp PHONO för att välja Phono-läge. Indikerings-LED:n lyser grönt.

Volymen styrs av den externa (för)förstärkaren.

Handhavande

Spela upp en vinylskiva

1. Öppna dammkåpan.
2. Vrid strömbrytaren/volymratten något medurs för att slå på produkten. Vrid inte strömbrytaren/volymratten hela vägen till maxvolym.
3. Tryck på Lägesknapp PHONO för att välia Phono-läge.
4. Tryck på Lägesknappen för att välja utgångsläge för Bluetooth®. Indikerings-LED:n lyser grönt.
5. Valfritt: Placera 45-varvs adaptern på skivtallriksaxel. Behövs endast för singlar (45 RPM) och andra vinylskivor med ett större centrumhål.
6. Ställ in hastighetsomkopplaren (33 1/3 eller 45 RPM) så att den motsvarar vinylskivans aktuella hastighet.

7. Ta försiktigt bort skyddet för nälen.

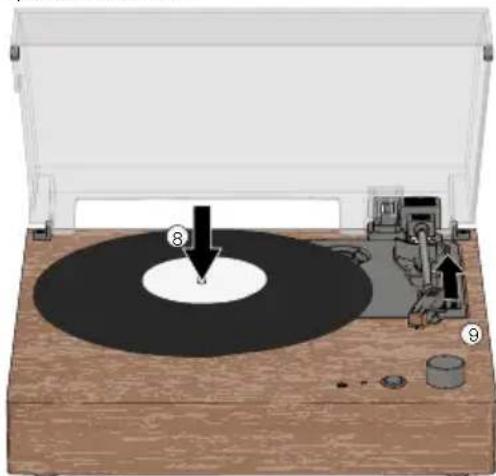

8. Lägg försiktigt en vinylskiva på skivtallriken.

9. Tryck cue-spaken bakåt för att lyfta tonarmen.

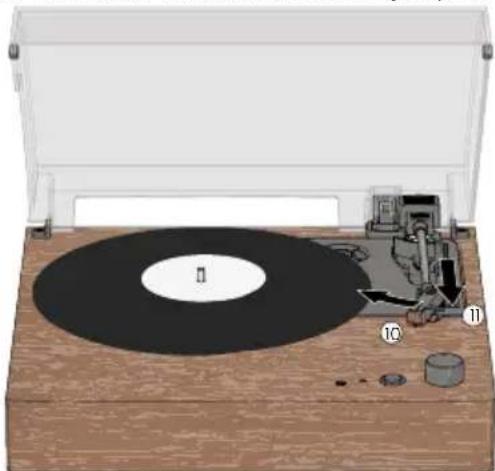

1. För försiktigt tonarmen över den del av vinylskivan som du vill spela på.

2. Tryck tonarmslyftaren framåt för att sänka tonarmen och börja spela vinylskivan.

1. Håll Lägesknappen intryckt för att starta uppspelningen av vinylskivan.

2. Justera volymen med volymratten.

Sluta spela en vinylskiva

Med autostoppet påslaget

Skivspelaren slutar automatiskt att rotera vinylskivan när vinylskivan är färdigspelad.

Var alltid mycket uppmärksam när du lyssnar på vinylskivor för första gången, lita inte på autostopp för att stoppa vridbordet.

Med autostopp avstängt

Auto-stop fungerar inte för de flesta singelskivor (45 RPM) och vissa 33 RPM vinylskivor. Skivspelaren kan antingen stanna före slutet av vinylskivan eller inte stanna efter slutet av vinylskivan.

Ställ alltid in autostoppet på OFF när autostoppet inte verkar fungera för den specifika vinylskivan.

1. Tryck tonarmslyftaren bakåt för att höja tonarmen.

2. Flytta över tonarmen till vilopositionen.

3. Skjut tonarmslyftaren framåt för att vila tonarmen.

4. Vrid strömbrytaren/volymratten helt moturs för att stänga av skivspelaren.

Spela upp en vinylskiva via extern Bluetooth®-högtalare/hörlurar

Produkten kan trådlöst anslutas till externa Bluetooth®-högtalare eller hörlurar (medföljer ej).

1. Vrid strömbrytaren/volymratten något medurs för att slå på produkten. Vrid inte strömbrytaren/volymratten hela vägen till maxvolym.

2. Tryck på Lägesknappen för att välja utgångsläge för Bluetooth®. Indikerings-LED:n blinkar grönt.

3. Aktivera Bluetooth® -parningsläget på högtalaren eller hörlurarna.

Se till att din Bluetooth®-högtalare eller dina hörlurar är inom en meter från skivspelaren.

Kontrollera att inga andra enheter är i parkopplingsläge.

Skivspelaren kopplas automatiskt till dina Bluetooth®-högtalare/hörlurar.

Indikerings-LED:n lyser cyan-grönt när anslutningen har lyckats.

1. Följ stegen 5. - 13. i Spela upp en vinylskiva.

Lyssna på en vinylskiva med trådbundna Hörlurar

1. Vrid power/volymreglage till lägsta volym utan att stänga av skivspelaren.
2. Plugga in AUX-kabeln från Hörlurarna i AUX-utgången på skivspelaren.
3. Öka lyssningsvolymen långsamt till önskad inställning.

Starta alltid med lägsta volym för att minska risken för hörselskador på grund av oväntat höga volymer.

Lyssna på musik från en smartphone eller annan Bluetooth®-enhet

1. Vrid strömbrytaren/volymratten medurs för att slå på produkten. Vrid inte strömbrytaren/volymratten hela vägen till maxvolym.
2. Tryck på Lägesknappen för att välja läget för Bluetooth®.

Indikerings-LED:n blinkar blått.

1. Slå på Bluetooth® på din enhet.
2. Välj "Lenco LS-200" och anslut till produkten.

LED-lampan för strömförsörjning lyser blått.

Manuell parkoppling krävs endast första gången du ansluter till produkten.
Om din enhet kräver ett lösenord, ange "0000" och tryck på OK.

1. Justera volymen med strömbrytaren/volymratten.

Håll Lägesknappen för Bluetooth® intryckt för att koppla bort Bluetooth® -anslutningen. Håll Lägesknappen för Bluetooth® intryckt igen för att återansluta Bluetooth® -anslutningen.

Spela upp externt ljud till Högtalarna

1. Plugg in ena änden av en 3,5 mm AUX-kabel (medföljer ej) i AUX-ingången på skivspelaren.
2. Plugga in den andra änden av 3,5 mm AUX-kabeln i din externa ljudkälla.
3. Tryck på Lägesknappen för att välja AUX-ingång.

Volymen styrs av den externa ljudkällan.

Underhåll

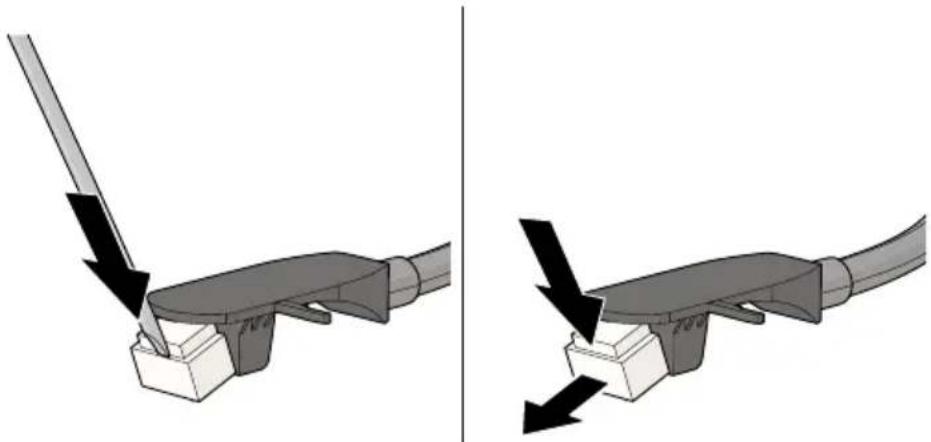

Byta ut pennan

För bästa möjliga lyssningsupplevelse bör nälen bytas ut var 300 - 500:e lyssningstimme.

För att byta ut nälen:

1. Stäng av produkten och koppla bort nätadaptern från eluttaget.
2. Kontrollera att tonarmen är i viloläge och att tonarmslåset är inkopplat.
3. Placera försiktigt en skruvmejsel på nälpatronens spets och tryck ner den.

Nålen förflyttas nedåt.

1. Dra nälen nedåt och bort från tonarmen.

1. Placera den nya nålen diagonalt i den nedre delen av tonarmen.
2. Tryck försiktigt nälen uppåt för att läsa den nya nälen på plats.

Rengöring

Rengör produktens utsida varje månad med en mjuk, fuktig trasa. Undvik slipande produkter som kan skada ytan.

Rengör dina vinylskivor med en antistatisk trasa för bästa möjliga lyssningsupplevelse. Vi rekommenderar att du använder Lenco TTA-3-in-1, TTA-5-in-1 eller TTA-6-in-1 rengöringssats (ingår ej).

Felsökning

Om du upplever problem med produkten, se tabellen nedan för möjliga orsaker och lösningar.

Se alltid till att produkten installeras och används enligt beskrivningen i denna manual.

MöjligorsakMöjliglösningMöjliglösning

Produkten är påslagen, men tallriken roterar inte.	Produkten är inte inställd på PHONO-läge.	Tryck på Lägesknapp PHONO för att välja Phono-läge.
Skivtallriken roterar, men det hörs inget ljud/inte tillräckligt med ljud.	Köspaken är i uppfällt läge. Skjut cue-spaken framåt för att sänka tonarmen.
	Högtalarna är inte anslutna till skivspelaren.	SekapitletAnsluta de medföljande Högtalarna.
	Stylusskyddet är fortfarande installerat.	Ta bort styluslocket från stylusen.
Inget ljud hörs från Bluetooth® högtalarna.	Den valda ingången stämmer inte överens med källan.	Välj rätt ingångskälla.
Urskiljbart brummande ljud i PHONO-läge.	Högtalarna är placerade för nära skivspelaren.	Placera högtalaren längre bort från skivspelaren.
Förvrängt och/eller inkonsekvent ljud från en eller flera kanaler.	Skivspelaren är ansluten till fel (för)förstärkaringång.	Kontrollera att Skivspelaren är ansluten till PHONO-ingången på din externa (för)förstärkare.
	Pennans nål eller utskjutande del är skadad.	Kontrollera om pennan är defekt och byt ut den vid behov.
	Det finns damm på pennan. Ta försiktigt bort dammet från nålen genom att borsta med en lämplig antistatisk borste från nålens baksida till framsidan. Borsta inte nålen från vänster till höger, det kan orsaka skador på nålen.

Garanti

Commaxx B.V. erbjuder service och garanti i enlighet med europeisk lagstiftning, vilket innebär att du vid reparationer (både under och efter garantiperioden) ska kontakta din lokala återförsäljare.

• Det är inte möjligt att skicka produkter som behöver repareras direkt till Commaxx B.V.
• Om enheten på något sätt öppnas eller används av ett icke-officiellt servicecenter upphör garantin att gälla.
• Denna apparat är inte lämplig för yrkesmässig användning. Vid yrkesmässig användning upphör tillverkarens alla garantiåtaganden att gälla.

Friskrivningsklausul

Uppdateringar av firmware och/eller hårdvarukomponenter görs regelbundet. Därför kan vissa av instruktionerna, specifikationerna och bilderna i denna dokumentation skilja sig något från din specifika situation. Alla objekt som beskrivs i den här handboken är endast avsedda som illustrationer och kanske inte är tillämpliga på din specifika situation. Ingen juridisk rätt eller rättighet kan erhållas från beskrivningen i den här handboken.

Bortskaffning

Denna symbol anger att den aktuella elektriska produkten eller batteriet inte får kastas som vanligt hushållsavfall i Europa. För att säkerställa korrekt avfallshantering av produkten och batteriet ska du kassera dem i enlighet med gällande lokala lagar och krav för kassering av elektrisk utrustning eller batterier. På så sätt bidrar du till att bevara naturresurser och förbättra miljöskyddet vid behandling och bortskaffande av elektriskt avfall (direktivet om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning).

Försäkranomöverensstämmelse

Vi, Commaxx B.V., försäkrar i egenskap av tillverkare att produkten LS-200 från vårt varumärke Lenco®, tillverkad i Kina, har testats enligt alla relevanta CE-standarder och föreskrifter och att alla tester har klarats med godkänt resultat. Detta inkluderar, men är inte begränsat till, RED 2014/53/EU-förordningen.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

doc.nedis.com/sv-se/LS200WD

Service

För mer information och helpdesk-support, vänligen besök www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Nederländerna.

Käyttäjän käsikirja

LS-200

Risiko for skade på produktet:

Spiller av en vinylplate

1. Plasser den nye nälen diagonalt i den nederste delen av tonearmen.
2. Skyv nälen forsiktig oppover for å läse den nye nälen på plass.

Rengjøring
