MANUAL DE UTILIZADOR FBFP XS A52 FRANKE

INFORMAÇÕES DE SEGURANÇA .....45

UTILIZACAO 47

- Para sua própria segurança e o funcionamento correto do aparelho, é recomendada a leitura atenta deste manual antes da instalação e da colocação em operação. Mantenha estas instruções sempre junto ao aparelho, mesmo no caso de cessão ou transferencia a terceiros. Os utilizadores devem estar plenamente cientes do funcionamento e das características de segurança do aparelho.

- Aligação dos cabos deve ser feita por um técnico especializado.

- O fabricante nab pode ser considerado responsável por possíveis danos causados por uma Instalação ou utilização improprias.

- Verifique se a alimentação de rede corresponde a indicada na placa de dados dentro do produto.

- ADVERTENCIA: Antes de instalar o aparelho, remova as películas de protecao (se houver).

- Não toque o aparelho com as mãos ou partes do corpo molhadas.

- O aparelho nunca deve ser exposto aos agentes atmosfericos (chuva, sol).

• Mantenha as embalagens. fora do alcance de crianças e animais de estimação.
• Não utilize adaptadores, tomadas multiplas ou extensoes eletricas para ligar o dispositivo.
• Não esteja em pe em cima do, apareího, pois pode-se danificar.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentals reduzidas ou sem experiência e conhecimentos, desde que elas estejam sob supervisao ou sejam instruídas sobre o uso seguro do aparelho e _compreendam os riscos envolvidos.
• Este aparelho não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, a menos que estejam sob a supervisão ou tenham recebido instruções sobre o uso do aparelho de uma pessoa responsável pela sua segurança.
• Vigie as crianças, certificando-se de que não brinquem com o aparelho.

PI

• A limpeza e a manutenção pelo utilizador não devem ser feitas por, crianças sem supervisão,
• Ligue à ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Os melos de desconexão devem ser incorporados na cablagem fixa em conformidade com as normas sobre o tema.
• Se o cabo de alimentação for danificado, ele deve ser substituído pelo produtor, pelo seu agente de serviço ou por pessoas qualificadas semelhantes, para evitar perigos.
• Para os aparelhos de Classe I, Verifique se a alimentação elétrica domestica darante uma ligação a terra correta.
• Não utilize chamas livres (perigo de incendio).

ADVERTENCIA: A falha na instalação dos parafusos ou dos dispositivos de fixação de acordo com estas instruções pode resultar em riscos de choque eletrico.

• Use apenas parafusos e minuteria adequados para a fixação do aparelho.
• Assegure-se de que o dispositivo seja instalado de modo a poder ser desconectado da alimentação, com uma distância de abertura dos contatos (3 mm) que garanta a completa desconexão em condições de sobretensao de categoria III.

- Não olhe diretamente para a luz com instrumentos oticos (binoculo, lupa....).

ATENCAO: as pecas acessíveis podem tornar-se muito quentes durante a utilização dos aparelhos de cozedura.

- A distância mínima de segurança entre a placa de cozinha e o exaustor e de 650 mm (alguns modelos podem ser instalados a uma altura inferior; ver o

parágrafo relativo às dimensões de trabalho e a instalação).

• Se as instruções de instalação da placa de cozinha a gas especificarem uma, distância superior a acima indicada, é necessário te-lo em consideracao.
• Conecte o extrator à chaminé por meio de um tubo de no mínimo 120 mm de diametro. O percurso da chamine deve ser o mais breve possível.
• Relativamente as medidas técnicas e de segurança a adotar para a exaustão dos fúmos, e importante respeitar estritamente os regulamentos estabelecidos pelas autoridades locais.
• Quando este aparelho é usado simultaneamente com aparelhos, que queimam gas ou outros combustíveis (hao aplicável aos aparelhos que descarregam o ar.abenas no ambiente), o ambiente deve ser adequadamente ventilado, para evitar o refluxo dos gases de exaustão.
• Limpe o aparelho e substitua os filtros apos o intervalo especificado (perigo de incendio). Consulte o paragrafo Limpeza e manutencao.
• Devem ser respeitadas as normativas em materia de descarga do ar.
• O ar não deve ser expulso em uma chamine utilizada para a descarga de fumos de aparelhos a gas ou outros combustíveis (nao aplicável a aparelhos que expelem ar apenas no ambiente).
• Quando o aparelho de cozedura e aparelhos alimentares com energia diferente da eletricidade estiverem em funcionamento simultaneo, a pressão negativa no ambiente não deve superar 4 Pa (4 x 10-5 bar), para evitar que os fumos sejam reaspirados para o ambiente pelo aparelho de cozedura.
• Os exaustores de cozinha e outros equipamentos de aspiração de fumos de cozedura podem influenciar negativamente o funcionamento

seguro dos eletrodomésticos a.gás ou com outros combustíveis (incluíndo aqueles localizados em outros ambientes), devido ao fluxo de retorno dos gases de combustao. Estes gases podem potencialmente provocar envenenhamento por monoxido de carbono. Apos a instalação de um exaustor ou de um aspirador de fumos de cozedura, o funcionamento dos aparelhos a gas fluido deve ser testado por um especialista, para garantir que não ocorra um fluxo de retorno dos gases de combustao.

- O símbolo no produto ou na sua embalagem indica que o produto não pode ser eliminado tal como resíduos domésticos normais. O produto a eliminar deve ser entregue num centro de recolha para o efeito, para a reciclagem dos componentes elétricos e eletronicos. Assegure-se que este produto seja eliminado corretamente, desta forma contribuirá para evitar potenciais consequencias

UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso domestico, a fim de eliminar os cheiros de cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando ele estiver em funcionamento.

LIMPEZA E MANUTENÇÃO

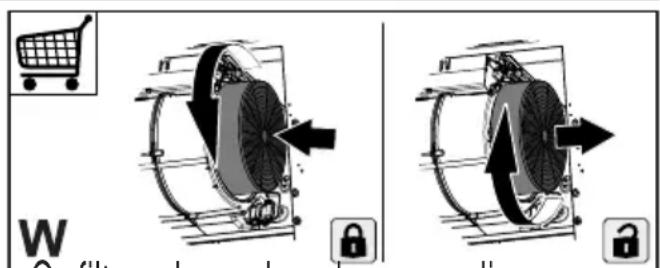

- O filtro de carvão ativado não é lavável nem regenerável e deve ser substituído aproximadamente a cada 4 meses de funcionamento, ou com maior frequência em caso de utilização muito intensa (W).

negativas para o ambiente e para a saúde decorrentes de uma eliminação inadequada. Para informações mais detalhadas sobre a reciclagem deste produto, contacte a Camara Municipal, o serviço local de eliminação de resíduos ou a loja onde foi adquirido o produto.

Declaração de Conformidade

O fabricante declara que este aparelho com funcionalidade de radio esta em conformidade com a diretiva 2014/53/EU.

O texto completo da declaração de conformidade UE encontra-se disponível no seguinte endereço de Internet, fazendo uma pesquisa por codigó do produto:

https://www.franke.com/

Tal codigo pode ser.consultado na etiqueta situada no interior do produto.

Bandas de Potência máxima trequência transmitida

2,4 GHz 100 mW max.

• Aiuste a intensidade da chama de maneira a incidir exclusivamente no fundo da panela utilizada, sem ultrapassar o diametro deste, certificando-se de que não incida dos lados.
• As frigideiras devem ser constantemente vigiadas durante o funcionamento, porque as gorduras e os oleos sobreaquecidos são fácilmente inflamáveis.

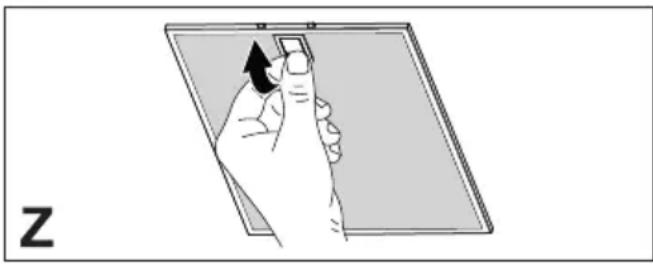

- Os filtros de gordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência em caso de utilização muito intensa, e podem ser lavados na máquina de lavar lolça (Z).

• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• Para a limpeza externa e interna do exaustor evite produtos com alcool ou silicone.
  Se o produto ou uma das suas partes for de aco inox, utilize produtos específicos não abrasivos para a limpeza e siga as linhas do acabamento acetinado durante a limpeza.

Tecla	Pressão da tecla	Função LED
L	Curta	As luzes alternam entre alta intensidade, média intensidade (se presente) e apagadas.Se estiver presente um plano de indução acoplado ao exaustor, se o exaustor estiver desligado, maisela ligada a placa de:inducao, as luzes do exaustor acendem-se com a maxima intensidade.					-
	Longa com luzes acesas	Pode-se alterar a intensidade da luz em modo cíclico. Efetuar pressoes longas separadas entre si permite variar a tonalidade da luz entre quente e fria.					A piscar
	Longa com todas as cargas destigadas (motor e luzes)	Acoplamento K-LinkAntes de iniciar o procedimento, siga as indicações específicas dos manuais dos dispositivos a acoplar.Para o comando remoto, ver “modo conectado”.E iniciado o procedimento de associação do exaustor a dispositivos compatíveis K-Link (placa de indução ou comando). Podem ser associadas até 3 placas de indução e um so comando. Queira consultar o manual dos dispositivos para as operações que devem ser realizadas nos mesmos.O procedimento de acoplamento dura 2 minutos..Se dentro deste tempo não for reconhecido nenhum dispositivo.certifique-se de que iniciou-anteriormente o procedimento dos dispositivos a acoplar..E possivel que tenha sido atingido o limite máximo de dispositivos associáveis.					Led T1 e T2 intermitentes: procedimento de acoplamento em curso.Quando é terminado com exito o procedimento, os leds T1 e T2 acendem-se durante 2 segundos.

T1	Curta Liga/desliga o motor na primeira velocidade. Fixo
	Longa com luz acesa	Ativa / desativa o alarme dos Filtros de Carvão ativo.	Todos os led piscam 2 vezes:alarme ativado.Todos os led acesos durante 1 segundo:alarme desativado.Quando e terminado com exito o procedimento, os leds T1 e T2 piscam 5 vezes.
	Longa com todas as cardas destacadas (motor e luzes)	Desacoplamento K-LinkInicia-se o procedimento de eliminação de todos os dispositivos compatíveis K-Link anteriormente associados com função de Acoplamento K-Link.
T2	Curta Liga / desliga o motor na segunda velocidade. Fixo
	Longa com luz acesa	Função 24hAtiva/desativa o motor na modalidade Renovação do Ar 24h, uma velocidade que permite uma aspiração de 10 minutos a cada hora, durante um ciclo de 24 horas.Não é ativável se estiverem ativas as modalidades Intensiva ou Delay.	A piscar
	Longa com todas as cardas destacadas (motor e luzes)	Ligação do Wi-FiAtiva/desativa a funcionalidade de Ligação Wi-Fi.	Led S1 intermitente: ligação à rede doméstica em curso.Led S1 fixo: ligação WI-FI ativada.
T3	Curta Liga o motor na terceira velocidade, Fixo
	Longa com luz acesa ou motor ligado	Acende o motor na velocidade Intensiva.Esta velocidade é cronometrada para 6 minutos. Uma vez terminado esse intervalo, o sistema volta automaticamente para a velocidade selecionada anteriormente, Se ativada com o motor desligado, quando o tempo terminar, passa para o modo OFF.	A piscar
	Longa com todas as cardas destacadas (motor e luzes)	Efetua-se a redefinição do alarme de saturação dos Filtros.Sinaliza o alarme de saturação dos Filtros de gordura metalicos e a necessidade de os lavar. O alarme entra em funcionamento após 100 horas de operação efetiva do exaustor.Sinaliza o alarme de saturação do Filtro Antiodores de Carvao Ativo. O alarme entra em funcionamento após 200 horas de operação efetiva do exaustor.	Todos os led piscam 3 vezes.Leds T2 e T3 acesos fixos com o exaustor desligado.Leds T2 e T3 intermitentes com o exaustor desligado.
T4	Curta	Modo AUTOAtiva/desativa a modalidade de funcionamento automático.A cada pressão de outros botões, a modalidade AUTO desativa-se.A modalidade AUTO ativa-se com a pressão do botão ou com a ligação da Placa de Indução Acoplada. A velocidade do exaustor sera configurada automaticamente usando o nível de potência mais alto presente nas zonas do fogão. Quando a placa de indução e desligada, e mantida a última velocidade comandada durante 5 segundos e em seguida, a velocidade I durante 15 minutos. No final dos 15 minutos, o motor desliga-se. O estado das luzes não se modifica.	Aceso fixo: modo AUTO ativado.Apagado: modo AUTO temporariamente desativado.
	Longa com luz acega e motor desligado	Seleção da placa de indução/fogão a gásSeleciona o tipo de placa utilizado, entre Placa de Indução e Fogão a Gas.De fábrica, vem configurado o tipo Placa de Indução.	1Intermitência: confirma a seleção da Placa de Indução.2Intermitências: confirma a seleção do Fogão a Gas.
	Longa com o motor ligado	Função de DelayAtiva/desativa a função Delay (o desligamento automático do Motor e a iluminação atrasada em 30'). Não ativável com Intensiva ou 24h aceso.	A piscar
	Longa com todas as cargas desligadas (motor e luzes)	Configuração Wi-FiAtiva/desativa o procedimento de configuração Wi-Fi. Antes de iniciar o procedimento, utilize a App Franke@Home para efetuar o registo no sistema IO. Franke, Siga as Indicações para adicionar um novo dispositivo e efetuar o registo no router domestico.Se o procedimento não terminar após alguns minutos desative-o, premindo novamente o botão com uma pressão longa, antes de tentar outra vez. O exaustor em todo o caso sal do procedimento se este não terminar com exito dentro de 15 minutos.	Led T3 e T4 intermitentes: procedimento de configuração em curso.Quando é terminado com exito o procedimento, os leds T3 e T4 acendem-se durante 2 segundos.

Sequência aconselhada de acoplamento entre os dispositivos:

1 - Modo K-Link (Ver "Modo conectado" do manual do comando)

2 - Acoplamento K-Link (ver manual do exaustor)

3 - Acoplamento do comando-exaustor (ver manual do comando)

4 - Acoplamento K-Link (ver manual do exaustor)

5 - Acoplamento da placa-exaustor (ver manual da placa de indução)

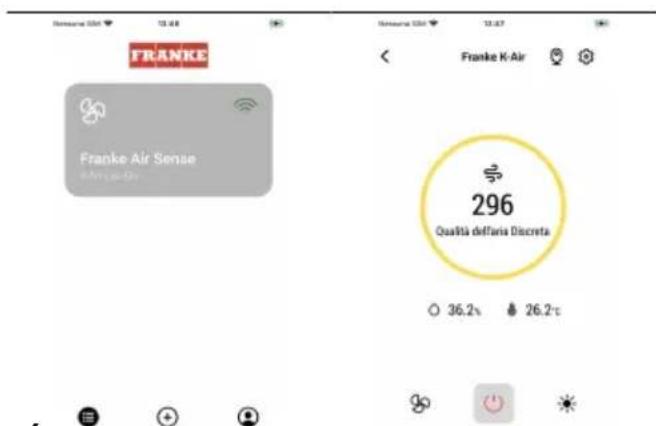

APP FRANKE@HOME

A App Franke@Home está disponível para smartphone iOS e Android e permite aceder a todas as funcionalidades do exaustor atraves de uma interação remota.

• Este aparelho pode ser comandado através de um comando.
• ATENCAO: como primeira operacao no comando, ative a Modalidade K-Link

ILUMINAÇÃO

- Para substituição, contacte a assistência técnica ("Para compra, contacte a assistência técnica").

Gestão perfil utilizador

Ligado à rede Wi-Fi Franke

Desligamento/ligação do exaustor

Gestão sistema de iluminação

Gestão velocidade do motor

Função Intensiva

Função 24h

Função de Delay

Função Automática

Gestão configurações App

(consulte o manual do dispositivo, para mais informações). ATENCAO: algumas funções só podem ser ativadas mediante controlo remoto (consulte o manual do dispositivo, para mais detalnes).
