MANUAL DE USUARIO FBFP XS A52 FRANKE

INFORMACIONES SOBRE LA SEGURIDAD .38

USO 40

LIMPIEZA Y MANTENIMIENTO 40

MANDOS 41

APP FRANKE@HOME 44

MANDO A DISTANCIA 44

ILUMINACION 44

INFORMACIONES SOBRE LA SEGURIDAD

- Para su propia seguridad y para garantizar el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a terceros. Los usuarios deben conocer perfectamente el funcionamiento y las características de seguridad del aparato,

- La conexión de los cables debe ser realizada por un técnico competente.

- El fabricante no se hace responsable de los danos provocados por una instalación o uso incorrecto.

- Controle que la alimentación de red coincida con la indicada en la placa de datos en el interior del producto.

- ADVERTENCIA: Antes de instalar el aparato, retire las películas de protección (si las hubiera).

- No toque el aparato con las manos u _otras partes del cuerpo humedas.

- El aparato nunca debe estar expuesto a agentes atmośferiços (Ilyvia, sol).

- Mantenga todo el material de embalaje fuera del alcance de los niños y de animales domesticos.

• No utilice adaptadores, tomas multiples o prolongaciones para conectar el aparato.
• No se suba encima del aparato ya que -se puede dañar.
• Este aparato puede ser utilizado por ninos mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, siempre que estén supervisadas o hayan recibido instrucciones sobre el uso seguro del aparato y comprendan los riesgos involucrados.
• Este aparato no está destinado a ser utilizado por personas (ninos, incluidos) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que estén supervisadas o hayan recibido instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
• Vigile a los niños, asegurándose de , que no juequen con el aparato.

• La limpieza y el mantenimiento del usuario no deben ser realizados por ninos sin supervision.

• Conecte el enchufe a una toma, conforme con las normativas vigentes y en posición accesible.

• Los medios de desconexión deben estar incorporados en el cableado fijo de acuerdo con las normativas correspondiente.
• Si el cable de alimentación está danado, debe ser reemplazado por el fabricante, su agente de servicio o personas con cualificaciones similares para evitar peligros.
• Para los aparatos de Clase I, asegúrese de que la instalación eléctrica domestica proporcione una correcta conexión a tierra.
• No utilice llamas abiertas (peligro de incendio).

ADVERTENCIA: La falta de instalación de los tornillos o de los dispositivos de fijacion conformes con estas instrucciones puede causar riesgos de descargas electricas.

• Utilice, únicamente tornillos y piezas de fijación adecuadas para la fijación del aparato.
• Asegúrese de que el dispositivo esté instalado de manera que pueda, desconectarse de la alimentación con una separación de los contactos (3 mm) que garantice una desconexión completa en condiciones de sobretensión de categoría III.
• No observe directamente con instrumentos opticos (binoculos, lupa...).

ATENCION: las partes accesibles pueden calentarse mucho cuando se utilizan aparatos de cocción.

- La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior: vease el apartado relativo a las dimensiones de trabajo y a la instalación).

• Si las instrucciones de instalación de la placa de cocción a gas especifican una distancia mayor a la indicada arriba, es necesario tenerlo en cuenta.
• Conecte el extractor a la chimenea a traves de un tubo con un diametro mínimo de 120 mm. El recorrido de la chimenea debe ser lo mas corto posible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos es importante seguir escrupulosamente los reglamentos establecidos por las autoridades locales.
• Cuando este aparato se use simultáneamente con aparatos que gueman gas u otros combustibles (no aplicable a los aparatos que solo descargan el aire en la habitación), la habitación debe estar adecuadamente ventilada para evitar el reflujo de los gases de escape.
• Limpie el aparato y sustituya, los filtros después del tiempo especificado (pellgro de incendio). Vease el apartado Limpieza y mantenimiento.
• Deben cumplirse las normativas relativas a la descarga del aire.
• El aire no debe ser expulsado en una, chimenea utilizada para la evacuación de los humos de aparatos a gas u otros combustibles (no aplicable a los aparatos que solo expulsan el aire en la habitación).
• Cuando el aparato de cocción y los aparatos alimentados con energía distinta a la electrica.estan en funcionamiento al mismo tiempo, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10-5 bar), para evitar que los humos sean succionados hacia la habitación desde el aparato de cocción.
• Las campanas de cocina y otros sistemas de extracción de los humos de cocina pueden afectar negativamente el funcionamiento

seguro de los electrodomésticos a gas u otros combustibles (incluidos los de otras habitaciones) debido al reflujo de los gases de combustion. Estos gases tienen el potencial de causar envenenamiento por monoxido de carbono. Después de la instalación de una campana o un extractor de humos de cocina, el funcionamiento de los equipos a gas debe ser probado por un experto para garantizar que no se produzca un reflujo de los gases de combustion.

- El símbolo en el producto o en su envase indica que el producto no puede ser desechado como un desecho domestico normal. El producto a eliminar debe llevarse a un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las

USO

• La campana extractora está diseñada exclusivamente para uso domestico con el fin de eliminar los olores de la cocina.
• No. utilice nunca la campana para fines , distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campana cuando este funcionando.

LIMPIEZA Y MANTENIMIENTO

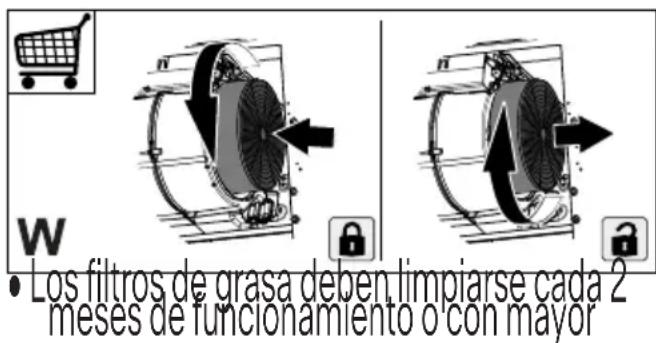

- El filtro de carbón activo no puede lavarse ni regenerarse y debe cambiarse aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor

posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación, inadecuada. Para obtener información mas detallada sobre el reciclaje de este producto, contacte el Ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compro el producto,

Declaración de conformidad

El fabricante declara que este aparato con funcionalidad radio cumple con la directiva 2014/53/EU. El texto completo de la declaración de conformidad UE esta disponible en la siguiente direccion Internet, realizando una busqueda por codigo de producto:

https://www.franke.com/ Este codigo se encuentra en la etiqueta colocada dentro del producto.

Bandas de Potencia máxima trecuencia transmitida

2,4 GHz 100 mW max.

• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso; el aceite sobrecalentado puede encenderse.

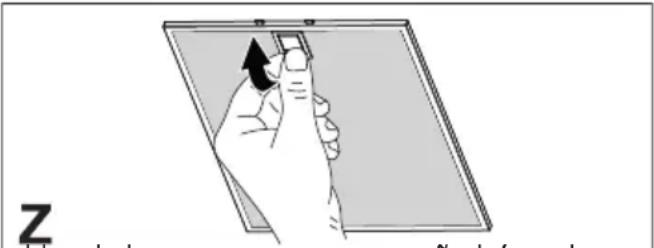

frecuencia en caso de uso intensivo y pueden lavarse en un lavavajillas (Z).

• Limpia la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana evitar productos alcohólicos o siliconicos.

					[XSCT]
					[802H]
Tecla Presión tecla Función Led
L	Breve	Las luces se alternan entre alta intensidad, media intensidad (si la hay presente), apagadas.Si está presente una placa de inducción emparejada con la campana, cuando la campana esta apagada, en cuanto se enciende la placa de inducción, las luces de la campana se encienden a la intensidad máxima.			-
	Larga con luces encendidas	Se puede cambiar la intensidad de la luz de modo cíclico.Realizar largas presiones separadas entre ellas permite variar la tonalidad de la luz entre 'calda y 'tría .			Intermitente
		Emparejamiento K-LinkAntes de activar el procedimiento, seguir las indicaciones específicas de los manuales de los dispositivos a emparejar. Para el mando a distancia consultar "modo conectado".Se activa el procedimiento de emparejamiento con la campana a dispositivos compatibles K-Link (placa de inducción o mando a distancia). Se pueden emparejar hasta 3 placas de inducción y un unico mando a distancia.Consultar el manual de los dispositivos para las operaciones que deben llevarse a cabo en estos.El procedimiento de emparejamiento tarda 2 minutos. Cuando en este intervalo de tiempo no se reconozca ningún dispositivo, es preciso comprobar si se ha activado anteriormente el procedimiento de los dispositivos a emparejar. Puede ser que se haya alcanzado el límite máximo de los dispositivos emparejables.			Led T1 y T2Intermitentes: procedimiento de emparejamiento en curso.Una vez finalizado correctamente el procedimiento, los ledes T1 y 12 se encienden por 2 segundos.
T1	Breve Enciende/apaga el motor a la primera velocidad. Fijo
	Larga con luz encendida	Activa/Desactiva la alarma de los Filtros de Carbón Activo.			Todos los ledes parpadean 2 veces: alarma activada.Todos los ledes encendidos 1 segundo: alarma desactivada.
	Larga con todas las cardas apagadas (motor y luces)	Desacoplamiento K-LinkSe activa el procedimiento de eliminación de todos los dispositivos compatibles K-Link emparejados anteriormente con función Emparejamiento K-Link.			Una vez finalizado correctamente el procedimiento, los ledes T1 y 12 parpadean 5 veces.

T2	Breve Enciende/apaga el motor a la segunda velocidad. Fijo
	Larga con luz encendida	Función 24hActiva/Desactiva el motor en la modalidad Intercambio.Aire 24h, una velocidad que permite una aspiración de 10 minutos cada hora, para un ciclo de 24 horas.No se puede activar cuando están activados los modos Intensivo o Delay.	Intermitente
	Larga con todas las cargas apagadas (motor y luces)	Conexión Wi-FiActiva/Desactiva la función de Conexión Wi-Fi.	Led S1 Intermitente:conexión a la red domestica en curso.
		Nota: la función Wi-Fi se activa automáticamente cuando el usuario solicita el procedimiento de configuración Wi-Fi.	Led S1 Fijo: conexión Wi-Fi activada.
T3	Breve Enciende el motor a la tercera velocidad. Fijo
	Larga con luz o motor encendidos	Enciende el motor a la velocidad Intensiva.Esta. velocidad está temporizada en 6 minutos. Una vez finalizado el intervalo de tiempo, el sistema regresa. automaticamente a la velocidad seleccionada anteriormente. Cuando esta activada con el motor apagado, una vez finalizado el intervalo de tiempo se activa el modo OFF.	Intermitente
	Larga con todas las cargas apagadas (motor y luces)	Se ejecuta el reset de la alarma saturación Filtros.	Todos los ledes parpadean 3 veces.
		Señala la alarma de saturación Filtros de grasa Metálicos y la necesidad de lavarios. La alarma se activa después de 100 horas de trabajo efectivo de la campana.	Led T2 y T3 encendidos fijos con la campaña apagada.
		Señala la alarma de saturación del filtro antiolores de carbon activo. La alarma se activa después de 200 horas de trabajo efectivo de la campana.	Led T2 y T3 intermitentes con la campana apagada.
T4	Breve	Modo AUTOActiva/desactiva el modo de funcionamiento Automático.Cada vez que se presionan otras teclas el modo AUTO se desactiva.El modo AUTO se activa pulsando la tecla o tras encender la Placa de inducción emparelada. La velocidad de la campana será ajustada automaticamente utilizando el nivel de potencia más alto presente en las zonas de la placa de cocción. Cuando se apaga la placa de inducción se mantiene la última velocidad ejecutada durante 5 segundos, después la velocidad 1 durante 15 minutos. Una vez finalizados los 15 minutos el motor se apaga. El estado de las luces no cambia.	Encendido fijo: modo AUTO activado.Apagado: modo AUTO desactivado temporalmente.
	Larga con luz encendida y motor apagado	Selección placa de inducción/gasSelecciona el tipo de placa de cocción utilizada, entre inducción y gas.Está configurada en fábrica el tipo Placa de inducción.	1 parpadeo: confirma la selección de la placa de inducción.2 parpadeos: confirma la selección de la placa de gas.
	Larga con motor encendido	Función DelayActiva/Desactiva la función Delay (el apagado automático del Motor y de la iluminación retardada 30).No se puede activar cuando están encendidas la función intensiva o 24h.	Intermitente
	Larga con todas las cardas apagadas (motor y luces)	Configuración Wi-FiActiva/Desactiva el procedimiento de configuración Wi-Fi.Antes de activar el procedimiento utilizar la AppFranke@Home para realizar el registro en el sistema IOTFranke, Sequir entonces las indicaciones para anadir un nuevo dispositivo y para efectuar el registro al router domestico.Si el procedimiento no se realiza correctamente, al cabo de unos minutos, es preciso desactivario volviendo a pulsar de forma prolongada la tecla, antes de intentario de nuevo. En todo caso, la campana sale del procedimiento cuando ésta no lo finaliza correctamente en 15 minutos.	Led T3 y T4 intermitentes: procedimiento de configuración en curso.Una vez finalizado correctamente el procedimiento, los ledes T3 y T4 se encienden por 2 segundos.

Secuencia recomendada de emparejamiento entre dispositivos:
1 - Modo K-Link (Consultar "modo conectado" del manual del mando a distancia )
2 - Emparejamiento K-Link (Consultar el manual campana)
3 - Emparejamiento Mando a distancia-Campana (Consultar el manual del mando a distancia)
4 - Emparejamiento K-Link (Consultar el manual campana)
5 - Emparejamiento Placa-Campana (Consultar el manual de la placa de inducción)

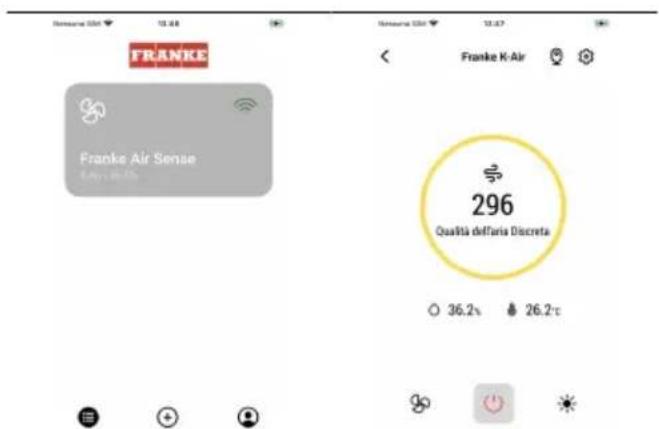

APP FRANKE@HOME

La App Franke@Home está disponible para smartphone iOS y Android y permite acceder a todas las funciones de la campana a traves de una interacción remota.

Añadir nuevo dispositivo

MANDO A DISTANCIA

• Este aparato se puede controlar mediante un mano a distancia.
• ATENCION: la primera operación a realizar en el mando a distancia es activar el modo K-Link (consultar el manual del dispositivo para mas información).

ILUMINACION

- Para la sustitución, contacte con el Servicio de Asistencia Técnica. "Para la compra, contacte con el Servicio de Asistencia Técnica").

Gestión perfil de usuario

Conectado a la red Wi-Fi Franke

Apagado/encendido campana

Gestión instalación de iluminación

Gestión velocidad motor

Función Intensiva

Función 24h

Función Delay

Función Automático

Gestión ajustes App

ATENCIÓN: algunas funciones pueden activarse solo a través del mando a distancia (consultar e, manual del dispositivo para más información).
