Tipo de producto	Campana extractora
Marca	Franke
Modelo	FSMS F 42 WH MATT
Color	Blanco mate
Ancho	42 cm
Altura (sin conducto)	150 mm (estimación)
Peso neto	8 kg (estimación)
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia máxima del motor	200 W (estimación)
Clase de protección	Clase I
Diámetro del conducto de extracción	120 mm mínimo
Distancia mínima de seguridad (encimera)	650 mm
Número de velocidades del motor	4 (incluyendo una temporizada 6 min)
Tipo de iluminación	LED (grupo de riesgo 1 según EN62471)
Filtro de grasas	Lavable en lavavajillas, limpiar cada 2 meses
Filtro de carbón activo	No lavable, reemplazar cada 4 meses
Uso	Evacuación exterior o reciclaje (según montaje)
Nivel sonoro máximo	65 dB (estimación)
Mantenimiento exterior	Paño húmedo y detergente neutro, evitar alcohol/silicona
Toma de tierra obligatoria	Sí (clase I)
Índice de reparabilidad	No proporcionado
Piezas de repuesto disponibles	Filtros, bombillas, controles (contactar al servicio técnico)

Preguntas frecuentes - FSMS F 42 WH MATT FRANKE

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia de seguridad mínima es de 650 mm. Si la encimera de gas especifica una distancia superior, respete esa distancia.

¿Cómo limpiar los filtros de grasas?

Los filtros de grasas se limpian cada 2 meses en el lavavajillas o a mano con un detergente neutro. Déjelos secar antes de volver a colocarlos.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable y debe reemplazarse aproximadamente cada 4 meses, o más a menudo si el uso es intenso.

¿Puedo usar la campana al mismo tiempo que un aparato de gas?

Sí, pero asegúrese de ventilar bien la habitación para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar.

¿Cómo encender la cuarta velocidad?

Presione la tecla T3 durante 2 segundos. La cuarta velocidad se activa durante 6 minutos, luego vuelve a la velocidad anterior.

¿Qué hacer si la iluminación LED ya no funciona?

Las lámparas LED deben ser reemplazadas por el servicio técnico. Contacte al servicio técnico de Franke para la compra y el reemplazo.

¿Se puede instalar la campana en modo reciclaje?

Sí, puede funcionar en modo evacuación exterior o reciclaje. Para el reciclaje, se necesita un filtro de carbón activo.

¿Cómo apagar completamente el motor?

Presione la tecla T1. El motor primero cambia a primera velocidad, luego se apaga.

¿Qué productos de mantenimiento usar en el acero inoxidable?

Use productos no abrasivos específicos para inoxidable y siga las líneas de satinado. Evite el alcohol y la silicona.

¿Está la campana adaptada para personas con movilidad reducida?

Sí, bajo supervisión. El aparato puede ser utilizado por personas mayores de 8 años o con capacidades reducidas si están supervisadas y han recibido las instrucciones de seguridad.

MANUAL DE USUARIO FSMS F 42 WH MATT FRANKE

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.

• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.

• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.

• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana ex-tractora a conductos de hu-mos de combustión (por ejemplo, calderas, chimene-as, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos

de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosa-mente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoria-

les o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atenta-mente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

- Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentar-se mucho.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).

- El símbolo en el producto o en su embalaje indica que el producto no debe desechar-se como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campana cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente

el fondo del recipiente de cocción y no sobresalga por los lados.

- Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

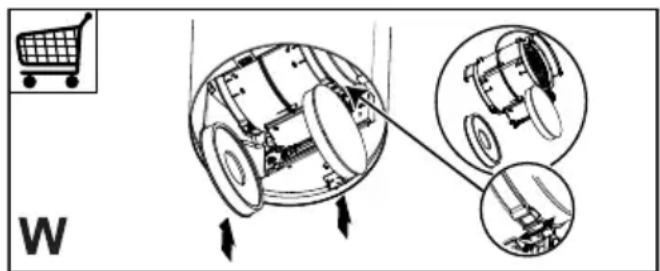

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

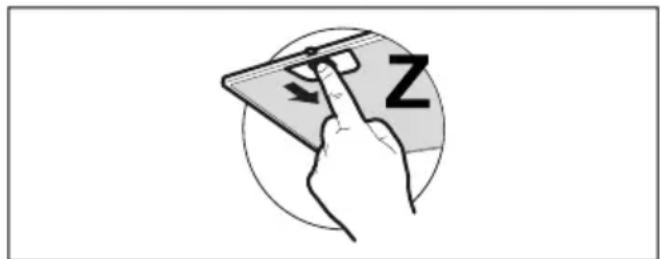

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana evitar productos alcohólicos o silicónicos.

Si el producto o alguna de sus partes es de acero inoxidable, usar productos específicos no abrasivos y seguir las líneas de satinado durante la limpieza.

4. MANDOS

Tecla	Funciones			Led
T1Velocidad	Enciende el motor a la primera velocidad. Encendido
	Apaga el motor. -
T2Velocidad	Enciende el motor a la segunda velocidad. Encendido
T3Velocidad	Pulsado brevemente enciende el motor a la tercera velocidad. Fijo
	Pulsado durante 2 Segundos. Activa la Cuarta velocidad temporizada a 6 minutos, al final de los cuales regresa a la velocidad configurada antes. Adecuada para afrontar las máximas emisiones de humos de cocción.	Intermitente
Luz	Enciende y apaga el sistema de iluminación. -
Atención: La tecla T1 apaga el motor pasando siempre por la primera velocidad.

5. ILUMINACIÓN

• Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").
• Las lámparas pertenecen al grupo de riesgo 1 conforme a IEC/EN62471, a 20 cm de distancia; y al grupo exento de riesgo conforme a IEC/EN62471, a 30 cm de distancia.
