MANUAL DE UTILIZADOR MX15 Pro Tenda

1. Desligue o seu modem.

2. Utilize o cabo Ethernet incluído para ligar a porta WAN do dispositivo à porta

LAN do seu modem ou à tomada Ethernet.

3. Ligue o seu modem.

4. Ligue o nó e aguarde até que o indicador LED pisque a verde.

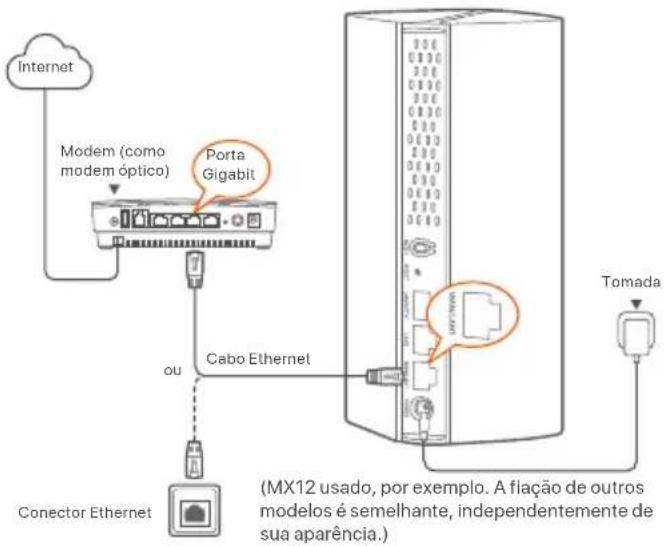

*Se adquiriu um kit, escolha um dispositivo do kit para ligar à Internet como nó principal da rede. (MX12 usado, por exemplo. A fiação de outros modelos é semelhante, independentemente de sua aparência.)

• Dispositivo de mesh x 3 (pacote de 3 unidades)/2 (pacote de 2 unidades)/1 (pacote de 1 unidade)

• Adaptadores de alimentação x 3 (pacote de 3 unidades)/2 (pacote de 2 unidades)/1 (pacote de 1 unidade)
• Cabo de Ethernet x 1• Guia de instalação rápida x 1 Botão/ Interface Descrição MESH RESET RST LAN3/IPTV LAN2

WAN/LAN WAN/LAN1 POWER PWR Dicas Se não utilizar um modem para aceder à Internet, por favor, ignore os passos 1 e 3. Os botões e as interfaces podem variar consoante os modelos. InternetPorta Gigabit Modem (como modem óptico)Conector EthernetCabo EthernetTomada Conteúdo do pacote Botão/Interface Leia este guia antes de iniciar a configuração rápida aquando da primeira utilização. O MX12 é utilizado para efeitos de ilustração, salvo indicação em contrário. O produto real prevalece. Para a ligação inicial à Internet com o dispositivo Mesh utilizado como router, consulte I para II se comprou pacote de 1 unidade e consulte I para III se comprou pacote de 2 ou 3 unidades. Para alargar a rede WiFi dos dispositivos Tenda existentes que suportam a função Mesh, consulte III. Botão MESH. - Ligação em rede: Prima este botão durante cerca de 1 a 3 segundos. O indicador LED pisca a verde rapidamente. Dentro de 2 minutos, prima o botão MESH de outro dispositivo durante 1 a 3 segundos para negociar com este dispositivo. - Desactivação da ligação em rede (NÃO operar a não ser que seja necessário): Prima este botão durante cerca de 8 segundos e solte-o quando o indicador LED piscar rapidamente a vermelho. O nó é reiniciado e removido da rede e não volta a ligar-se automaticamente. Botão de reinicialização. Quando o dispositivo terminar o arranque, mantenha este botão premido utilizando um objecto semelhante a uma agulha (como um alfinete) durante cerca de 8 segundos e solte-o quando o indicador LED piscar rapidamente a vermelho. Quando o indicador LED se acende a verde sólido e depois pisca lentamente, o dispositivo é reposto com êxito. Porta de multiplexagem LAN/IPTV, porta LAN por defeito. Porta LAN. Porta de multiplexagem WAN/LAN, porta WAN por defeito. Porta auto-adaptativa WAN/LAN. Ficha de alimentação.26 Português II Conecte o nó primário à Internet

1. Ligue o smartphone à rede WiFi do nó primário e será automaticamente

redireccionado para a IU da Web do dispositivo. O SSID e a palavra-passe podem ser encontrados na etiqueta inferior do dispositivo.

2. Siga as instruções no ecrã para ligar o dispositivo à Internet. Quando o

dispositivo estiver ligado à Internet, o respetivo indicador LED acende a verde fixo.

• Smartphone utilizado como exemplo Se utilizar o dispositivo como um único router, já concluiu as definições e pode aceder à Internet com: - Dispositivos sem fio: Ligue-se à rede Wi-Fi com o nome da rede Wi-Fi e a palavra-passe que definiu. - Dispositivos com fio: Conecte-os à porta LAN do seu nó. Dicas Se a IU da Web não for apresentada, abra um browser no seu smartphone e visite tendawifi.com na barra de endereços. Se continuar a não conseguir iniciar sessão na IU da Web, consulte Q1 em FAQ. Dicas Se não conseguir aceder à Internet, consulte Q2 em FAQ. MX12 usado por exemplo www.tendacn.comMade in ChinaNOVA_XXXX_XXPassword:SSID:NOVA_XXXX_XXPassword: III Ampliar a rede Coloque os outros dispositivos do kit a menos de 3 metros do nó primário e ligue-os. Aguarde cerca de 3 minutos. Quando os indicadores LED destes dispositivos emitirem uma luz verde contínua, a ligação em rede é bem-sucedida e estes dispositivos tornam-se nós secundários na rede.

1. Coloque o nó numa posição elevada e aberta a menos de 3 metros do nó

2. Use o adaptador de corrente para conectar o nó a uma fonte de alimentação.

Aguarde cerca de 40 segundos. O nó conclui o arranque quando o seu indicador LED piscar a verde lentamente. 3.Pressione o botão MESH do nó por 1 a 3 segundos. O indicador LED pisca a verde rapidamente. Dentro de 2 minutos, pressione o botão MESH do nó na rede existente por 1 a 3 segundos para negociar com este nó. Quando o indicador LED do nó emitir uma luz verde contínua, a ligação em rede é bem-sucedida e o nó torna-se um nó secundário na rede.

1. Consulte as dicas de relocação a seguir para localizar os nós secundários em

uma posição adequada:

• Certifique-se de que a distância entre cada dois nós é inferior a 10 metros.

• Mantenha os seus nós afastados de aparelhos eletrónicos, tais como fornos micro-ondas, fogões de indução e frigoríficos.

• Coloque os nós numa posição elevada com poucos obstáculos.

2. Ligue novamente os nós secundários até que estes indicadores LED pisquem

lentamente a verde. Passo 1: Ligação em rede Para pacote de 2 e 3 unidades: Passo 2: Deslocar o nó Para pacote de 1 unidade: Dicas - Verificar se o nó primário foi ligado à Internet com a função do botão MESH activada e se o novo nó foi restaurado para as definições de fábrica. - Se a ligação em rede falhar, contacte o apoio técnico da Tenda.Português

3. Observe o indicador LED dos nós secundários até que o indicador LED emita

uma das seguintes cores: Realizado. Para aceder à Internet com: - Dispositivos sem fio: Conecte-os à sua rede Wi-Fi usando o SSID e a senha que você definiu. (Todos os nós partilham o mesmo SSID e a mesma senha) - Dispositivos com fio: Conecte-os às portas LAN dos seus nós. Dicas Se o indicador LED do nó secundário piscar devagar a verde por mais de 3 minutos, reposicione o nó secundário e aproxime-o do nó primário. Verde fixo Qualidade de conexão excelente. Amarelo fixo Qualidade de conexão razoável. Vermelho fixo Má qualidade da ligação. Desloque-o de acordo com o passo 2 em III Alargar a rede para obter uma qualidade de ligação óptima. Indicador LED Depois de o dispositivo estar ligado durante cerca de 40 segundos, o sistema conclui o arranque. O estado do indicador LED é apresentado na tabela seguinte. Verde fixo Ligado à Internet. Amarelo fixo A ligação em rede é bem-sucedida. Qualidade de conexão razoável. Vermelho fixo A ligação em rede é bem-sucedida. Qualidade de conexão fraca. A piscar verde lentamente A ligar a outros nós ou à espera de ligação a outros nós. Piscando em verde rapidamente Ligação em rede através do botão MESH. Piscando devagar a vermelho Falha na ligação à Internet. Descrição Indicador de estado LED P1: Não consigo iniciar sessão na IU da web por visitar tendawifi.com. O que devo fazer? R1: Tente as seguintes soluções:

• Certifique-se de que o seu dispositivo móvel está ligado à rede WiFi do nó.

• Certifique-se de que a rede celular (dados móveis) do dispositivo móvel está desactivada.

• Reponha o nó por consultar Botão/Interface e tente novamente. P2: Não consigo aceder à Internet após a configuração. O que devo fazer? R2: Tente primeiro as seguintes soluções:

• Verifique se a porta WAN do nó está correctamente ligada a um modem ou a uma tomada Ethernet.

• Faça login na interface do usuário da Web do nó e navegue até a página Configurações da Internet. Siga as instruções da página para resolver o problema. Se o problema persistir, tente as seguintes soluções:

• Para dispositivos sem fios: − Verifique se o seu dispositivo sem fios está ligado à rede WiFi do nó. − Inicie sessão na IU da web e altere o nome e a palavra-passe do WiFi na página Configurações de WiFi > Nome e Palavra-passe do WiFi. Depois, tente novamente.

• Para dispositivos com fios: − Verifique se o seu dispositivo com fios está correctamente ligado a uma porta LAN. − Verifique se o dispositivo com fios está definido para Obter automaticamente um endereço IP e Obter automaticamente o endereço do servidor DNS. Perguntas Frequentes28 Español I Conécte el nodo
