РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MX15 Pro Tenda

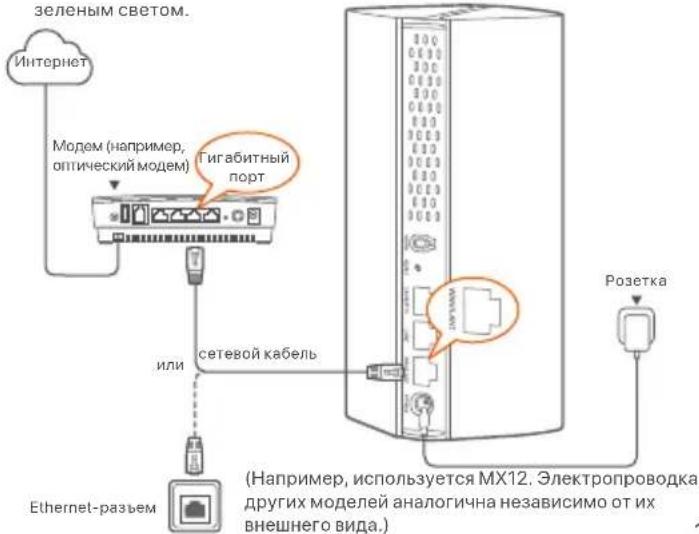

I Подключите основной блок

2. Используйте прилагаемый кабель Ethernet для подключения порта WAN

устройства к порту LAN Вашего модема или разъему Ethernet.

4. С помощью прилагаемого блока питания подключите основной узел к

источнику питания и подождите, пока его индикатор не начнет мигать зеленым светом. *Если Вы приобрели комплект, выберите одно устройство из комплекта для подключения к Интернету в качестве первичного блока в сети. (Например, используется MX12. Электропроводка други моделей аналогична независимо от и внешнего вида.)

• Mesh-устройство x 3 (3 пакета)/2 (2 пакета)/1 (1 пакет) • Адаптеры питания x 3 (3 пакета)/2 (2 пакета)/1 (1 пакет)
• Кабель Ethernet — 1 шт.
• Руководство по быстрой установке — 1 шт.

Если вы не используете модем для доступа в Интернет, пропустите шаги 1 и 3. Кнопки и интерфейсы могут различаться в зависимости от модели. ИнтернетГигабитный

Модем (например, оптический модем)Ethernet-разъемсетевой кабельРозетка Комплект поставки Кнопка/интерфейс При первом использовании ознакомьтесь с настоящим руководством, прежде чем приступить к быстрой настройке. MX12 используется здесь в иллюстративны целя, если не указано иное. Руководствуйтесь фактическим

Для начального подключения к Интернету с помощью Mesh-устройства, используемого в качестве маршрутизатора, см. разделы с I до II , если Вы купили 1 пакет, и см. разделы с I до III, если Вы купили 2 пакета или 3 пакета. Для расширения сети Wi-Fi существующи устройств Tenda, поддерживающи функцию Mesh, см. III. Кнопка MESH- Подключение к сети: Нажмите эту кнопку в течение примерно 1-3 секунд. Светодиодный индикатор начнет быстро мигать зеленым. В течение 2 минут нажмите кнопку MESH другого устройства и удерживайте ее в течение 1-3 секунд для сопряжения с этим устройством.- Отключение от сети (НЕ выполняйте без неободимости): Нажмите эту кнопку в течение примерно 8 секунд и отпустите ее, когда светодиодный индикатор начнет быстро мигать красным. Блок будет сброшен и удален из сети, и больше не будет подключаться автоматически.Кнопка сброса.После завершения запуска устройства удерживайте эту кнопку с помощью игольчатого предмета (например, булавки) в течение примерно 8 секунд и отпустите ее, когда светодиодный индикатор начнет быстро мигать красным. Светодиодный индикатор начнет непрерывно гореть зеленым, а затем медленно замигает, указывая на то, что устройство было успешно сброшено.Порт LAN/IPTV, порт LAN по умолчанию.порт LAN.Порт WAN/LAN, порт WAN по умолчанию.Автоадаптивный порт WAN/LAN.Разъем питания постоянного тока.Русский

II Подключите основной узел к Интернет

1. Подключите смартфон к сети Wi-Fi первичного блока, и Вы будете

автоматически перенаправлены в пользовательский веб-интерфейс устройства. SSID и пароль можно найти на нижней этикетке устройства.

2. Следуйте инструкциям на экране для подключения устройства к

Интернету. После подключения устройства к Интернету светодиодный индикатор устройства начнет непрерывно гореть зеленым.

• В качестве примера используется смартфон Если Вы используете устройство в качестве одиночного маршрутизатора, теперь Вы завершили настройки и можете получить доступ к Интернету с

- Беспроводные устройства: Подключитесь к сети WiFi с помощью настроенны логина и пароля от WiFi. - Проводные устройства: Подключитесь к порту LAN блока.

Если пользовательский веб-интерфейс не отображается, откройте браузер на смартфоне и перейдите на tendawifi.com в адресной строке. Если Вам по-прежнему не удается войти в пользовательский веб-интерфейс, см. В1 в ЧЗВ.

Если у Вас нет доступа к Интернету, см. В2 вЧЗВ. Например, используется MX12. www.tendacn.comMade in ChinaNOVA_XXXX_XXPassword:SSID:NOVA_XXXX_XXPassword:

III. Масштабирование сети

Разместите другие устройства в комплекте в предела 3 метров от первичного блока и включите и. Подождите около 3минут. Сетевое подключение будет установлено и устройства заработают как дополнительные блоки сети после того, как и световые индикаторы загорятся зеленым цветом.

1. Поместите блок в возвышенное и открытое положение в предела З

метров от имеющегося блока.

2. Используйте адаптер питания для подключения блока к источнику

питания. Подождите 40секунд. Световой индикатор начнет медленно мигать зеленым цветом. Это означает, что загрузка блока завершена.

3. Нажмите кнопку MESH на блоке и удерживайте ее в течение 1–3 секунд.

Световой индикатор быстро замигает зеленым цветом. В течение 2 минут нажмите кнопку MESH на блоке существующей сети и удерживайте ее в течение 1–3 секунд, чтобы выполнить согласование с блоком. Сетевое подключение будет установлено и блок заработает как дополнительный для сети после того, как его световой индикатор загорится зеленым цветом.

1. Обратитесь к следующим советам по изменению местоположения,

чтобы правильно расположить вторичные блоки:

• Убедитесь, что расстояние между любыми двумя узлами меньше 10 метров.

• Расположите узлы подальше от электрического оборудования с сильными помеами, такого как микроволновые печи, индукционные плиты и олодильники.

• Разместите узлы на возвышении, в открытом месте в зоне покрытия существующей сети NOVA Wi-Fi.

2. Снова включите вторичные блоки и дождитесь, когда светодиодные

индикаторы начнут медленно мигать зеленым. Шаг 1: Подключение к сети Для 2 пакетов и 3 пакетов: Шаг 2: Изменение местоположения блока Для 1 пакета:

- Убедитесь, что первичный блок подключен к Интернету с включенной функцией кнопки MESH, а новый блок был сброшен до заводски настроек. - Если не удалось подключиться к сети, обратитесь в теническую поддержку Tenda.Русский

3. Наблюдайте за индикатором вторичного узла, пока он не загорится одним

из следующи цветов: Настройка завершена. Для доступа в Интернет с помощью: - Беспроводные устройства: Подключите и к сети Wi-Fi с помощью заданны имени SSID и пароля. (Имя SSID и пароль для все блоков одинаковые) - Проводные устройства: подключите проводные устройства к портам LAN ваши узлов.

Если индикатор вторичного узла продолжает медленно мигать зеленым цветом более 3 минут, переместите вторичный узел ближе к первичному

Зеленый Отличное качество связи Желтый ªорошее качество связи

Плоое качество связи. Измените его местоположение в соответствии с шагом 2 в разделе III Расширение сети, чтобы получить оптимальное качество соединения. Светодиодный индикатор После включения узла светодиодный индикатор горит зеленым непрерывным светом около 40 секунд до завершения запуска. Затем светодиодный индикатор загорится одним из следующи цветов: Горит зеленым Подключен к Интернету Горит желтым Подключение выполнено. ªорошее качество связи. Горит красным Подключение выполнено. Плоое качество связи. Медленно мигает

Подключение к другим блокам или ожидание подключения к другим блокам. Быстро мигает зеленым Создание сети по кнопке MESH. Медленно мигает

Не удалось подключиться к Интернету. ОписаниеСостояние индикатора Q1: Я не могу войти в веб-интерфейс, посетив tendawifi.com, что мне делать? A1: попробуйте следующие решения:

• Убедитесь, что Ваше мобильное устройство подключено к сети Wi-Fi блока.

• Убедитесь, что сотовая сеть (мобильные данные) мобильного устройства отключена.

• Сбросьте блок с помощью кнопки/интерфейса и повторите попытку. В2: После настройки конфигурации доступ в Интернет отсутствует. Что мне делать? О2: Сначала попробуйте следующие решения:

• Проверьте, правильно ли подключен порт WAN узла к модему или кабелю Ethernet провайдера.

• Войдите в веб-интерфейс узла и перейдите на страницу настроек Интернета. Следуйте инструкциям на странице, чтобы решить

Если проблема не устранена, попробуйте следующие решения:

• Для беспроводны устройств: − Проверьте, подключено ли Ваше беспроводное устройство к сети Wi-Fi блока. − Войдите в пользовательский веб-интерфейс и измените имя Wi-Fi и пароль Wi-Fi на странице Настройки Wi-Fi > Имя и пароль Wi-Fi. Затем повторите попытку.

• Для проводны устройств: − Проверьте, правильно ли Ваше проводное устройство подключено к порту LAN. − Убедитесь, что для проводного устройства установлено значение Получать IP-адрес автоматически и Получать адрес DNS-сервера автоматически. Часто задаваемые вопросы (FAQ)Français
