KASUTUSJUHEND MX15 Pro Tenda

1. Lülitage oma modem välja.

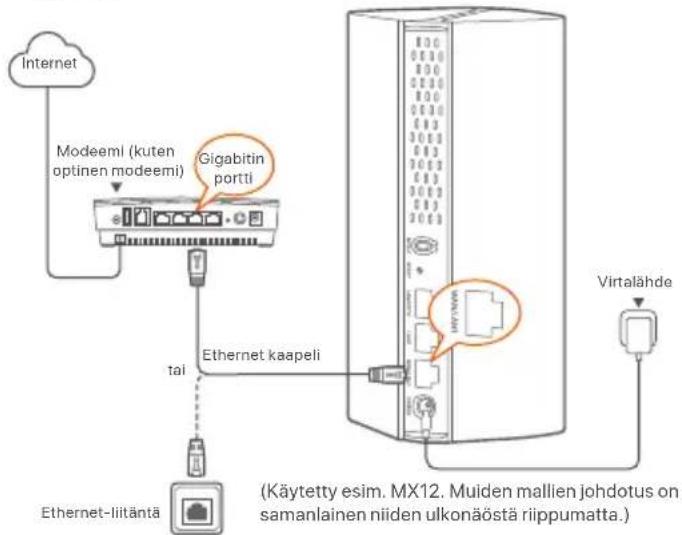

2. Kasutage kaasasolevat Etherneti kaablit, et ühendada seadme WAN port

modemi LAN porti või Etherneti pistikupessa.

3. Lülitage oma modem sisse.

4. Lülitage konfiguratsioonisõlme sisse ja oodake, kuni LED indikaator vilgub

roheliselt. *Kui olete ostnud komplekti, valige komplektist üks seade, mis ühendatakse võrku esmase sõlmpunktina. (Käytetty esim. MX12. Muiden mallien johdotus on samanlainen niiden ulkonäöstä riippumatta.)

WAN/LAN WAN/LAN1 POWER PWR Näpunäited Kui te ei kasuta internetiühenduseks modemit, jätke sammud 1 ja 3 vahele. Nupud ja liidesed võivad mudelite kaupa erineda. InternetGigabitin portti tai Modeemi (kuten optinen modeemi)Ethernet-liitäntäEthernet kaapeliVirtalähde Komplekti sisu Nupp/liides Palun lugege seda juhendit enne, kui alustate kiirpaigaldust esimesel kasutamisel. MX12 on siinkohal kasutatud illustratsiooniks, kui ei ole märgitud teisiti. Tegelikul tootel on eelis. Esialgse internetiühenduse loomiseks ruuterina kasutatava Mesh seadmega vt I-II, kui ostsite 1-osalise paki ja vt I-III, kui ostsite 2-osalise või 3-osalise paki. Mesh funktsiooni toetavate olemasolevate Tenda seadmete Wi-Fi võrgu laiendamiseks vt III. MESH nupp. - Võrgustiku loomine: Vajutage seda nuppu ligikaudu 1–3 sekundit. LED indikaator vilgub kiiresti roheliselt. Vajutage 2 minuti jooksul 1 kuni 3 sekundit teise seadme MESH nuppu, et seadmed saaksid omavahel suhelda. - Võrgustiku loomise katkestamine (MITTE kasutada, kui see ei ole vajalik): Vajutage seda nuppu umbes 8 sekundit ja vabastage see, kui LED indikaator vilgub kiiresti punaselt. Sõlm lähtestatakse ja eemaldatakse võrgust ning see ei liitu enam automaatselt uuesti. Lähtestusnupp. Kui seade on käivitunud, hoidke seda nuppu nõelataolise esemega (näiteks kirjaklambriga) umbes 8 sekundit all ja vabastage see, kui LED indikaator vilgub kiiresti punaselt. Kui LED- indikaator süttib kindlalt roheliselt ja seejärel vilgub aeglaselt, on seade edukalt lähtestatud. LAN/IPTV multipleksri port, vaikimisi LAN port. LAN port. WAN/LAN multipleksri port, vaikimisi WAN port. WAN/LAN automaatselt kohanduv port. Toitepesa.62 Eesti II Ühendage peamine sõlm internetiga

1. Ühendage nutitelefon peamise sõlme Wi-Fi võrguga ja teid suunatakse

automaatselt seadme veebi kasutajaliidesesse. SSID ja salasõna leiate seadme alumisest sildist.

2. Järgige ekraanil kuvatavaid juhiseid, et ühendada seade internetiga. Kui

seade on internetiga ühendatud, on sellel roheline LED indikaatortuli.

• Näitena on kasutatud nutitelefoni Kui kasutate seadet ühe ruuterina, siis olete nüüd seadistused lõpule viinud ja saate internetti pääseda: - Juhtmeta seadmed: Ühendage oma Wi-Fi võrguga, kasutades määratud Wi-Fi nime ja parooli. - Juhtmega seadmed: Ühendage oma sõlme LAN porti. Näpunäited Kui veebi kasutajaliides ei ilmu, avage nutitelefonis brauser ja külastage aadressiribal veebilehte tendawifi.com. Kui te ikka veel ei saa veebi kasutajaliidesesse sisse logida, vaadake KKK jaotisest K1. Näpunäited Kui teil ei ole võimalik internetti pääseda, vaadake KKK jaotist K2. MX12 kasutatud näiteks www.tendacn.comMade in ChinaNOVA_XXXX_XXPassword:SSID:NOVA_XXXX_XXPassword: III Võrgustiku laiendamine Asetage teised komplekti kuuluvad seadmed 3 meetri kaugusele esmasest sõlmpunktist ja lülitage need sisse. Oodake umbes 3 minutit. Kui nende seadmete LED´indikaatorid süttivad roheliselt, on võrgustiku loomine õnnestunud ja neist seadmetest saavad võrgu sekundaarsed sõlmed.

1. Asetage sõlmpunkt kõrgele ja avatud asendisse, mis asub olemasolevast

sõlmpunktist 3 meetri kaugusel.

2. Kasutage toiteadapterit, et ühendada sõlm toiteallikaga. Oodake umbes 40

sekundit. Sõlm lõpetab käivitamise, kui selle LED indikaator vilgub aeglaselt roheliselt.

3. Vajutage sõlme MESH nuppu umbes 1–3 sekundit. LED indikaator vilgub kiiresti

roheliselt. Vajutage 2 minuti jooksul olemasoleva võrgu sõlme MESH nuppu 1–3 sekundit, et seadmed saaksid omavahel suhelda. Kui sõlme LED indikaator süttib helerohelisena, on võrguga loomine edukas ja sõlmest saab võrgu sekundaarne sõlm.

1. Sekundaarsõlmede õigesse asukohta paigutamiseks vaadake järgmisi

• Veenduge, et kahe sõlme vaheline kaugus oleks väiksem kui 10 meetrit.

• Jälgige, et sõlmede läheduses ei oleks tugevaid häireid tekitavaid elektroonikaseadmeid, nagu mikrolaineahi, induktsioonahi ja külmik.

• Asetage sõlmpunktid kõrgele ja väheste takistustega kohale.

2. Lülitage sekundaarsõlmed uuesti sisse, kuni need LED indikaatorid vilguvad

aeglaselt roheliselt. Samm 1. Võrgustiku loomine 2-osaliste ja 3-osalistele pakkidele: Samm 2. Sõlme asukoha muutmine 1-osalise pakendi puhul: Näpunäited - Kontrollige, et peamine sõlmpunkt on ühendatud internetti, kusjuures MESH nupu funktsioon on aktiveeritud ja uus sõlmpunkt on taastatud tehaseseadetega. - Kui võrku ühendamine ebaõnnestus, võtke ühendust Tenda tehnilise toega.Eesti

3. Jälgige sekundaarsete sõlmede LED märgutulesid, kuni nende järgmised tuled

järgnevalt püsivalt põlevad: Valmis. Internetti pääsemiseks: - Juhtmeta seadmed: Ühendage oma Wi-Fi võrguga, kasutades seadistatud SSID-d ja parooli. (Kõik sõlmed kasutavad sama SSID-d ja parooli) - Juhtmega seadmed: Ühendage oma sõlmede LAN portidega. Näpunäited Kui sekundaarse sõlme LED indikaator vilgub aeglaselt roheliselt rohkem kui 3 minutit, paigutage sekundaarne sõlm ümber ja viige see peamisele sõlmele lähemale. Roheline Suurepärane ühenduse kvaliteet. Kollane Hea ühenduse kvaliteet. Punane Halb ühenduse kvaliteet. Optimaalse ühenduse kvaliteedi saavutamiseks paigutage see ümber vastavalt punkti III võrgustiku laiendamine 2. sammule. LED märgutuli Pärast seda, kui seade on umbes 40 sekundit sisse lülitatud, lõpetab süsteem käivitamisprotsessi. LED indikaatori olek on esitatud järgmises tabelis. Roheline Ühendatud internetiga. Kollane Võrgustiku loomine oli edukas. Hea ühenduse kvaliteet. Punane Võrgustiku loomine oli edukas. Halb ühenduse kvaliteet. Vilgub aeglaselt roheliselt Ühendamine teiste sõlmedega või ootab ühendust teiste sõlmedega. Vilgub kiiresti roheliselt Võrgustiku loomine MESH nupu abil. Vilgub aeglaselt punaselt Internetiühendust ei õnnestunud luua. Kirjeldus LED indikaatori olek K1: Ma ei saa sisse logida veebi kasutajaliidesesse, kui külastan veebilehte tendawifi.com. Mida ma peaksin tegema? V1: Proovige järgmisi lahendusi.

• Veenduge, et teie mobiilne seade on ühendatud sõlme Wi-Fi võrku.

• Veenduge, et mobiilseadme mobiilsidevõrk (mobiilne andmeside) on välja lülitatud.

• Lähtestage sõlm, viidates nupule/liides ja proovige uuesti. K2: Ma ei saa pärast konfigureerimist internetti pääseda. Mida ma peaksin tegema? V2: Proovige esmalt järgmisi lahendusi:

• Kontrollige, kas sõlme WAN port on korralikult ühendatud modemi või Etherneti pistikuga.

• Logige sisse sõlme veebi kasutajaliidesesse ja minge leheküljele Interneti seaded. Järgige probleemi lahendamiseks lehel olevaid juhiseid. Kui probleem püsib, proovige järgmisi lahendusi:

• Juhtmevabade seadmete puhul: − Kontrollige, kas teie juhmevaba seade on ühendatud sõlme Wi-Fi võrku. − Logige sisse veebi kasutajaliidesesse ja muutke Wi-Fi nime ja Wi-Fi parooli lehel Wi-Fi Seaded > Wi-Fi Nimi & Salasõna. Proovige seejärel uuesti.

• Juhtmega seadmete puhul: − Kontrollige, kas teie juhtmega seade on korralikult LAN porti ühendatud. − Kontrollige, kas juhtmega seadme puhul on määratud IP-aadressi automaatne saamine ja DNS serveri aadressi automaatne saamine. KKKlatviešu
