MX15 Pro - WiFi antena Tenda - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA MX15 Pro Tenda

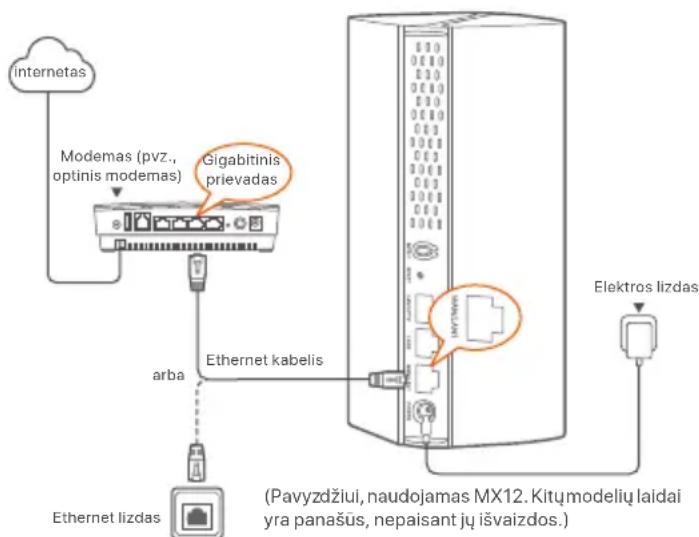

1. Išjunkite modemą.

2. Pridėtu eterneto kabeliu prijunkite įrenginio WAN prievadą prie modemo LAN

4. Įjunkite mazgą ir palaukite, kol LED indikatorius ims mirksėti žaliai.

*Jeigu įsigijote rinkinį, pasirinkite vieną įrenginį iš rinkinio, kuris bus prijungtas prie interneto kaip pagrindinis tinklo mazgas. (Pavyzdžiui, naudojamas MX12. Kitų modelių laidai yra panašūs, nepaisant jų išvaizdos.)

• Tinklelio įtaisas x 3 (3 pakuotės)/2 (2 pakuotės)/1 (1 pakuotė)

• Maitinimo adapteriai x 3 (3 pakuotės)/2 (2 pakuotės)/1 (1 pakuotė)

WAN/LAN WAN/LAN1 POWER PWR Patarimai Jei interneto prieigai nenaudojate modemo, 1 ir 3 veiksmus praleiskite. Mygtukai ir sąsajos gali skirtis priklausomai nuo modelio. internetasGigabitinis prievadas arba Modemas (pvz., optinis modemas)Ethernet lizdasEthernet kabelisElektros lizdas Pakuotė s turinys Mygtukas/Sąsaja Perskaitykite šį vadovą prieš pradėdami greitąjį diegimą pirmą kartą naudojant. MX12 čia naudojamas iliustracijoms, jei nenurodyta kitaip. Pirmenybė teikiama tikrajam gaminiui. Apie pradinį interneto ryšį su Mesh įrenginiu, naudojamu kaip maršrutizatorius, žr. nuo I iki II, jei įsigijote 1 pakuotę, ir nuo I iki III, jei įsigijote 2 arba 3 pakuotes. Norėdami išplėsti esamų Tenda įrenginių, palaikančių Mesh funkciją, WiFi tinklą, žr. III. MESH mygtukas. - Tinklo kūrimas: Paspauskite šį mygtuką maždaug 1-3 sekundes. LED indikatorius greitai mirksi žaliai. Per 2 minutes 1-3 sekundes paspauskite kito įrenginio MESH mygtuką, kad būtų galima derėtis su šiuo įrenginiu. - Tinklo išjungimas (Nenaudokite, nebent tai būtina): Paspauskite šį mygtuką maždaug 8 sekundes ir atleiskite jį, kai LED indikatorius greitai mirksės raudonai. Mazgas iš naujo nustatomas ir pašalinamas iš tinklo, todėl automatiškai nebeprisijungia. Atstatymo mygtukas. Kai prietaisas baigia įsijungti, adatiniu daiktu (pvz., smeigtuku) apie 8 sekundes laikykite nuspaudę šį mygtuką ir atleiskite, kai LED indikatorius sparčiai mirksi raudonai. Kai LED indikatorius užsidega žaliai, o paskui lėtai mirksi, prietaisas sėkmingai iš naujo nustatytas. LAN/IPTV multipleksavimo prievadas, pagal numatytuosius nustatymus - LAN prievadas. LAN prievadas. WAN/LAN multipleksavimo prievadas, pagal numatytuosius nustatymus - WAN prievadas. WAN/LAN automatiškai prisitaikantis prievadas. Maitinimo lizdas.68 lietuvių II Prijungti pagrindinį mazgą prie interneto

1. Prijunkite išmanųjį telefoną prie pagrindinio mazgo WiFi tinklo ir būsite

automatiškai nukreipti į įrenginio žiniatinklio sąsają. SSID ir slaptažodį rasite apatinėje įrenginio etiketėje.

2. Norėdami prijungti prietaisą prie interneto, vadovaukitės ekrane

pateikiamomis instrukcijomis. Prietaisui prisijungus prie interneto, jo LED indikatorius šviečia žaliai.

• Naudojamas išmanusis telefonas kaip pavyzdys Jei prietaisą naudojate kaip vieną maršrutizatorių, dabar atlikote nustatymus ir galite naudotis internetu: - Belaidžius įrenginius: Prisijunkite prie savo WiFi tinklo naudodami nustatytą WiFi vardą ir slaptažodį. - Laidiniai įrenginiai: Prisijunkite prie savo mazgo LAN prievado. Patarimai Jei žiniatinklio vartotojo sąsaja nerodoma, atidarykite išmaniojo telefono naršyklę ir adreso juostoje apsilankykite tendawifi.com. Jei vis dar negalite prisijungti prie žiniatinklio vartotojo sąsajos, žr. K1, DUK. Patarimai Jei negalite prisijungti prie interneto, žr. K2, DUK. Pavyzdžiui, naudojamas MX12 www.tendacn.comMade in ChinaNOVA_XXXX_XXPassword:SSID:NOVA_XXXX_XXPassword: III Išplėsti tinklą Kitus rinkinyje esančius įrenginius pastatykite per 3 metrus nuo pagrindinio mazgo ir įjunkite juos. Palaukite apie 3 minutes. Kai šių įrenginių šviesos diodų indikatoriai šviečia žaliai, tinklo sujungimas yra sėkmingas ir šie įrenginiai tampa antriniais tinklo mazgais.

1. Pastatykite mazgą aukštyje ir atviroje vietoje per 3 metrus nuo esamo mazgo.

2. Maitinimo adapteriu prijunkite mazgą prie maitinimo šaltinio. Palaukite apie 40

sekundžių. Mazgas baigia įsijungti, kai jo LED indikatorius lėtai mirksi žaliai.

3. Paspauskite mazgo mygtuką MESH maždaug 1-3 sekundes. LED indikatorius

greitai mirksi žaliai. Per 2 minutes 1-3 sekundes paspauskite esamo tinklo mazgo MESH mygtuką, kad šis mazgas prisiderintu. Kai mazgo LED indikatorius užsidega žaliai, tinklo kūrimas yra sėkmingas ir mazgas tampa antriniu tinklo mazgu.

1. Vadovaukitės toliau pateiktais perkėlimo patarimais, kad antriniai mazgai

atsidurtų tinkamoje vietoje:

• Užtikrinkite, kad atstumas tarp bet kurių dviejų mazgų būtų mažesnis nei 10 metrų.

• Laikykite mazgus atokiau nuo elektronikos prietaisų, kurie sukelia stiprius trukdžius, pavyzdžiui, mikrobangų krosnelių, indukcinių viryklių ir šaldytuvų.

• Mazgus statykite aukštoje vietoje, kur yra nedaug kliūčių.

2. Vėl įjunkite antrinius mazgus, kol šie LED indikatoriai lėtai mirksės žaliai.

1 veiksmas Tinklo kūrimas 2 ir 3 pakuotėms: 2 veiksmas Mazgo perkėlimas 1 pakuotei: Patarimai - Patikrinkite, ar pagrindinis mazgas prijungtas prie interneto, ar įjungta MESH mygtuko funkcija ir ar naujo mazgo gamykliniai nustatymai atkurti. - Jei tinklo kūrimas nepavyko, kreipkitės į Tenda techninės pagalbos tarnybą.lietuvių

3. Stebėkite antrinių mazgų LED indikatorių, kol LED indikatorius užsidegs viena iš

šių spalvų: Atlikta. Prieiga prie interneto naudojant: - Belaidžius įrenginius: Prisijunkite prie WiFi tinklo naudodami nustatytą SSID ir slaptažodį. (Visi mazgai turi tą patį SSID ir slaptažodį) - Laidiniai įrenginiai: Prisijunkite prie mazgų LAN prievadų. Patarimai Jei antrinio mazgo LED indikatorius lėtai mirksi žaliai ilgiau nei 3 minutes, perkelkite antrinį mazgą arčiau pagrindinio mazgo. Vientisa žalia spalva Puiki ryšio kokybė. Vientisa geltona spalva Gera ryšio kokybė. Vientisa raudona spalva Prasta ryšio kokybė. Perkelkite jį pagal III skyriaus Išplėsti tinklą 2 žingsnį, kad pasiektumėte optimalią ryšio kokybę. LED indikatorius Įjungus prietaisą maždaug 40 sekundžių, sistema baigia įsijungti. LED indikatoriaus būsena pateikta šioje lentelėje. Vientisa žalia spalva Prisijungta prie interneto. Vientisa geltona spalva Tinklų kūrimas yra sėkmingas. Gera ryšio kokybė. Vientisa raudona spalva Tinklų kūrimas yra sėkmingas. Prasta ryšio kokybė. Lėtai mirksi žaliai Prisijungimas prie kitų mazgų arba laukimas, kol bus prisijungta prie kitų mazgų. Greitai mirksi žaliai Vyksta tinklo kūrimas mygtuku MESH. Lėtai mirksi raudonai Nepavyko prisijungti prie interneto. Aprašas LED indikatoriaus būsena K1: Negaliu prisijungti prie žiniatinklio vartotojo sąsajos apsilankęs svetainėje tendawifi.com. Ką daryti? A1: Išbandykite toliau nurodytus sprendimus.

• Įsitikinkite, kad jūsų mobilusis įrenginys prijungtas prie mazgo "WiFi" tinklo.

• Įsitikinkite, kad mobiliojo įrenginio korinis tinklas (mobilieji duomenys) yra išjungtas.

• Iš naujo nustatykite mazgą, remdamiesi mygtuku / sąsaja, ir pabandykite dar kartą. K2: Po konfigūravimo negaliu prisijungti prie interneto. Ką daryti? A2: Pirmiausia išbandykite šiuos sprendimus:

• Patikrinkite, ar mazgo WAN prievadas tinkamai prijungtas prie modemo arba Ethernet lizdo.

• Prisijunkite prie mazgo žiniatinklio vartotojo sąsajos ir pereikite į puslapį interneto nustatymai. Norėdami išspręsti problemą, vadovaukitės puslapyje pateiktais nurodymais. Jei problema išlieka, išbandykite toliau nurodytus sprendimus:

• Belaidžiams įrenginiams: − Patikrinkite, ar jūsų belaidis įrenginys prijungtas prie mazgo WiFi tinklo. − Prisijunkite prie žiniatinklio vartotojo sąsajos ir puslapyje WiFi Nustatymai > WiFi Pavadinimas ir Slaptažodis pakeiskite savo WiFi pavadinimą ir WiFi slaptažodį. Tada bandykite dar kartą.
