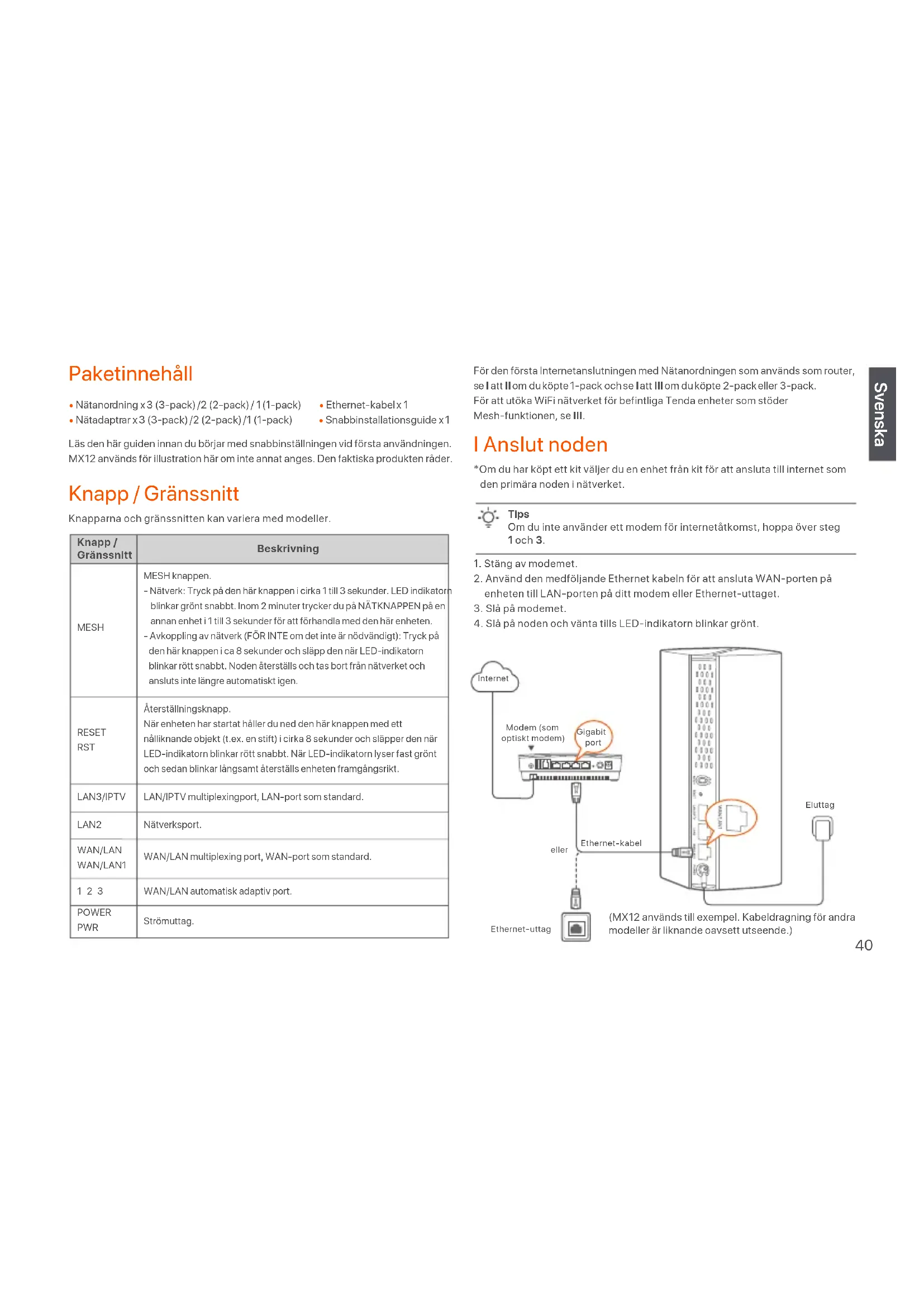

BRUKSANVISNING MX15 Pro Tenda

1. Stäng av modemet.

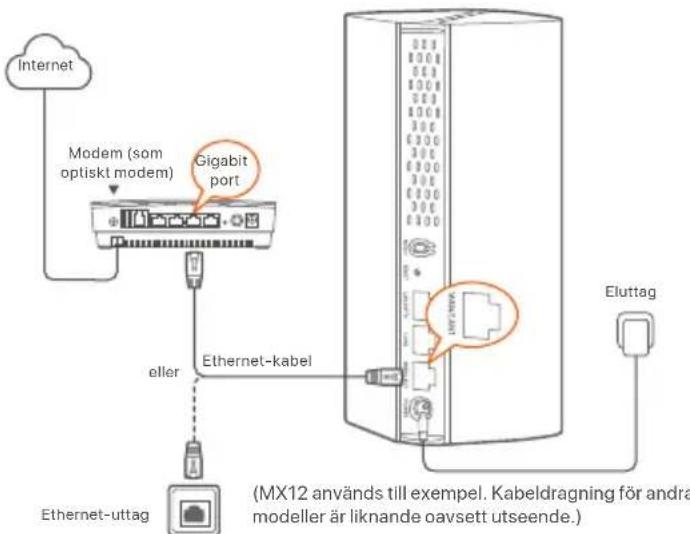

2. Använd den medföljande Ethernet kabeln för att ansluta WAN-porten på

4. Slå på noden och vänta tills LED-indikatorn blinkar grönt.

*Om du har köpt ett kit väljer du en enhet från kit för att ansluta till internet som den primära noden i nätverket. (MX12 används till exempel. Kabeldragning för andra modeller är liknande oavsett utseende.)

WAN/LAN WAN/LAN1 POWER PWR Tips Om du inte använder ett modem för internetåtkomst, hoppa över steg 1 och 3. Knapparna och gränssnitten kan variera med modeller. InternetGigabit port ellerModem (som optiskt modem)Ethernet-uttagEthernet-kabelEluttag Paketinnehåll Knapp / Gränssnitt Läs den här guiden innan du börjar med snabbinställningen vid första användningen. MX12 används för illustration här om inte annat anges. Den faktiska produkten råder. För den första Internetanslutningen med Nätanordningen som används som router, se I att II om du köpte 1-pack och se I att III om du köpte 2-pack eller 3-pack. För att utöka WiFi nätverket för befintliga Tenda enheter som stöder Mesh-funktionen, se III. MESH knappen. - Nätverk: Tryck på den här knappen i cirka 1 till 3 sekunder. LED indikatorn blinkar grönt snabbt. Inom 2 minuter trycker du på NÄTKNAPPEN på en annan enhet i 1 till 3 sekunder för att förhandla med den här enheten. - Avkoppling av nätverk (FÖR INTE om det inte är nödvändigt): Tryck på den här knappen i ca 8 sekunder och släpp den när LED-indikatorn blinkar rött snabbt. Noden återställs och tas bort från nätverket och ansluts inte längre automatiskt igen. Återställningsknapp. När enheten har startat håller du ned den här knappen med ett nålliknande objekt (t.ex. en stift) i cirka 8 sekunder och släpper den när LED-indikatorn blinkar rött snabbt. När LED-indikatorn lyser fast grönt och sedan blinkar långsamt återställs enheten framgångsrikt. LAN/IPTV multiplexingport, LAN-port som standard. Nätverksport. WAN/LAN multiplexing port, WAN-port som standard. WAN/LAN automatisk adaptiv port. Strömuttag.Svenska

1. Anslut smarttelefonen till WiFi nätverket för den primära noden, och du kommer

automatiskt att omdirigeras till enhetens webbgränssnitt. SSID och lösenord finns på enhetens nedre etikett.

2. Följ anvisningarna på skärmen för att ansluta enheten till internet. När

enheten är ansluten till internet lyser dess LED indikator fast grönt.

• Smartphone används till exempel Om du använder enheten som en enda router, har du nu slutfört inställningarna och kan komma åt internet med: - Trådlösa enheter: Anslut till ditt WiFi-nätverk med de WiFi-namn och lösenord som du har inställda. - Trådbundna enheter: Anslut till port LAN på noden. Tips Om webbgränssnittet inte visas öppnar du en webbläsare på din smartphone och besöker tendawifi.com i adressfältet. Om du fortfarande inte kan logga in på webbgränssnittet, se Q1 i Vanliga frågor. Tips Om du inte kan komma åt internet, SE Q2 i Vanliga frågor. MX12 används till exempel www.tendacn.comMade in ChinaNOVA_XXXX_XXPassword:SSID:NOVA_XXXX_XXPassword: III Utöka nätverk Placera de andra enheterna i satsen inom 3 meter från den primära noden och slå på dem. Vänta i cirka 3 minuter. När LED-indikatorerna för dessa enheter lyser med fast grönt sken är nätverket framgångsrikt och dessa enheter blir sekundära noder i nätverket.

1. Placera noden i en upphöjd och öppen position inom 3 meter från din

2. Använd nätadaptern för att ansluta noden till en strömkälla. Vänta cirka 40

sekunder. Noden har slutfört uppstarten när dess LED-indikator långsamt blinkar grönt.

3. Tryck på knappen MESH på noden i cirka 1 till 3 sekunder. LED-indikatorn blinkar

grönt snabbt. Inom 2 minuter trycker du i 1 till 3 sekunder på knappen MESH på noden för det befintliga nätverket för att förhandla med den här noden. När nodens LED-indikatorn lyser med fast grönt sken så har nätverkandet lyckats och noden blivit ytterligare en nod i nätverket.

1. Se följande omlokaliseringstips för att hitta de sekundära noderna till en

• Se till att avståndet mellan två noder är mindre än 10 meter.

• Håll dina noder borta från elektronik med starka störningar, såsom mikrovågsugnar, induktionsspisar och kylskåp.

• Placera noderna i en hög position med få hinder.

2. Slå på de sekundära noderna igen tills dessa LED-indikatorer blinkar grönt

långsamt. Steg 1: Nätverk För 2-pack och 3-pack: Steg 2: Flytta noden För 1-pack: Tips - Kontrollera att den primära noden har anslutits till internet med funktionen MESH button aktiverad och att den nya noden har återställts till fabriksinställningarna. - Om nätverket misslyckades, kontakta tendas tekniska support.42 Svenska

3. Observera LED-indikatorn för de sekundära noderna tills LED-indikatorn lyser

en av följande färger: Klart. För att komma åt internet med: - Trådlösa enheter: Anslut till ditt WiFi-nätverk med det SSID och lösenord du ställt in. (Alla noder delar samma SSID och lösenord) - Trådbundna enheter: Anslut till LAN portarna på dina noder. Tips Om LED-indikatorn för den sekundära noden fortsätter att blinka långsamt grönt i mer än 3 minuter, flytta den sekundära noden och flytta den närmare den primära noden. Fast grön Utmärkt anslutningskvalitet. Fast gul Bra anslutningskvalitet. Fast röd Dålig anslutningskvalitet. Flytta det enligt steg 2 i III utöka nätverket för att få en optimal anslutningskvalitet. LED-indikator När enheten är påslagen i cirka 40 sekunder Slutför systemet start. Status för LED-indikatorn visas i följande tabell. Fast grön Ansluten till internet. Fast gul Nätverk lyckas. Rättvis anslutningskvalitet. Fast röd Nätverk lyckas. Dålig anslutningskvalitet. Blinkar grönt långsamt Ansluta till andra noder eller väntar på att ansluta till andra noder. Blinkar grönt snabbt Nätverk med MESH-knapp. Blinkar rött långsamt Det gick inte att ansluta till internet. Beskrivning LED indikatorstatus F1: Jag kan inte logga in på webbgränssnittet genom att besöka tendawifi.com. Vad ska jag göra? S1: Prova följande lösningar:

• Se till att din mobila enhet är ansluten till nodens WiFi-nätverk.

• Se till att mobilnätet (mobildata) på den mobila enheten är inaktiverat.

• Återställ noden genom att hänvisa till knapp/gränssnitt och försök igen. F2: Jag kan inte komma åt internet efter konfigurationen. Vad ska jag göra? S2: Prova följande lösningar först:

• Kontrollera om nodens WAN-port är korrekt ansluten till ett modem eller Ethernet-uttag.

• Logga in på nodens webbgränssnitt och navigera till Internetinställningar sida. Följ instruktionerna på sidan för att lösa problemet. Om problemet kvarstår kan du prova följande lösningar:

• För trådlösa enheter: − Kontrollera om din trådlösa enhet är ansluten till nodens WiFi-nätverk. − Logga in på webbgränssnittet och ändra ditt WiFi-namn och WiFi-lösenord på WiFi-Inställningar > WiFi Namn Och Lösenord sida. Försök sedan igen.

• För trådbundna enheter: − Kontrollera om din trådbundna enhet är korrekt ansluten till en LAN-port. − Kontrollera om den trådbundna enheten är inställd på Skaffa en IP-adress automatiskt och Hämta DNS-serveradress automatiskt. Vanliga frågorSlovenský
