| Tipo de produto | Ar condicionado auxiliar para cabine de caminhão |
| Marca | Dometic |
| Modelo | CoolAir RT 780 |
| Potência máxima de resfriamento | 820 W |
| Tensão nominal de alimentação | 24 V (corrente contínua) |
| Faixa de tensão de entrada | 22,5 V a 30 V |
| Consumo elétrico máximo | 22 A |
| Dimensões (L x l x a) | 635 x 830 x 288 mm |
| Peso | Aproximadamente 21 kg |
| Desligamento por subtensão | Configurável de 22,2 V a 23,6 V |
| Faixa de temperatura de ajuste | 17 °C a 30 °C (62 °F a 86 °F) |
| Modos de operação | Automático e 3 modos manuais |
| Tipo de instalação | No claraboia (abertura no teto) da cabine |
| Compatibilidade do veículo | Iveco Stralis AS/AT e AS³ (teto elevado) |
| Proteção da bateria | Desligamento configurável para evitar descarga excessiva |
| Exibição da temperatura | Em °C ou °F (configurável) |
| Temperatura de operação em resfriamento | Até 43 °C ambiente |
| Acessórios incluídos | Kit de montagem, moldura de cobertura, cabos, juntas |
| Instruções de segurança | Instalação por profissional, desligar a alimentação antes da intervenção, não usar abaixo de 0 °C |
| Manutenção e limpeza | Desconectar antes da limpeza, não usar líquidos inflamáveis próximos |
Perguntas frequentes - CoolAir RT 780 DOMETIC
Perguntas dos utilizadores sobre CoolAir RT 780 DOMETIC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ar condicionado em formato PDF gratuitamente! Encontre o seu manual CoolAir RT 780 - DOMETIC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CoolAir RT 780 da marca DOMETIC.
MANUAL DE UTILIZADOR CoolAir RT 780 DOMETIC
4 Usage conforme .... 45
1 Símbolos e formatos....76
2 Indicações de segurança ..... 76
2.1 Manuseamento do aparelho 77
2.1 Manuseamento do aparelho 77
2.2 Manuseamento com cabos elétricos 78
2.1 Manuseamento do aparelho ..... 77 2.2 Manuseamento com cabos elétricos ..... 78
3 Convenções do manual de instruções ..... 78
3.1 Informações gerais acerca do manual de montagem....78
3.2 Grupo alvo 78
3.1 Informações gerais acerca do manual de montagem....78 3.2 Grupo alvo....78
4 Utilização adequada 79
4 Utilização adequada 79
5 Material fornecido 79
6 Acessórios....80
7 Instalação ....80
5 Material fornecido .... 79 6 Acessórios .... 80 7 Instalação .... 80
7.1 Indicações sobre a utilização.... 81
7.2 Desmontar a escotilha do teto....83
7.3 Preparar a fixação da unidade (apenas Iveco Stralis AS ^3 )....83
7.4 Preparar a unidade 83
7.5 Colocar o dispositivo vedante no tejadilho da cabina ..... 84
7.6 Montar a unidade na escotilha do teto 84
7.7 Colocação das ligações de alimentação elétricas ..... 85
7.8 Fixar a armação de cobertura 86
7.1 Indicações sobre a utilização....81 7.2 Desmontar a escotilha do teto....83 7.3 Preparar a fixação da unidade (apenas Iveco Stralis AS ^3 ....83 7.4 Preparar a unidade....83 7.5 Colocar o dispositivo vedante no tejadilho da cabina....84 7.6 Montar a unidade na escotilha do teto....84 7.7 Colocação das ligações de alimentação elétricas....85 7.8 Fixar a armação de cobertura....86
8 Configuração do software da unidade ..... 86
8.1 Iniciar e terminar o modo de configuração ..... 87
8.2 Nível de menu 1: definição do valor de referência da temperatura....87
8.3 Nível de menu 2: desligamento por subtensão ..... 88
8.4 Nível de menu 3: definição do modo de funcionamento ..... 89
8.5 Nível de menu 4: configuração de fábrica ..... 90
8.6 Nível de menu 5: indicação da unidade de temperatura....91
8.1 Iniciar e terminar o modo de configuração ..... 87 8.2 Nível de menu 1: definição do valor de referência da temperatura..... 87 8.3 Nível de menu 2: desligamento por subtensão ..... 88 8.4 Nível de menu 3: definição do modo de funcionamento ..... 89 8.5 Nível de menu 4: configuração de fábrica ..... 90 8.6 Nível de menu 5: indicação da unidade de temperatura..... 91
9 Dados técnicos 91

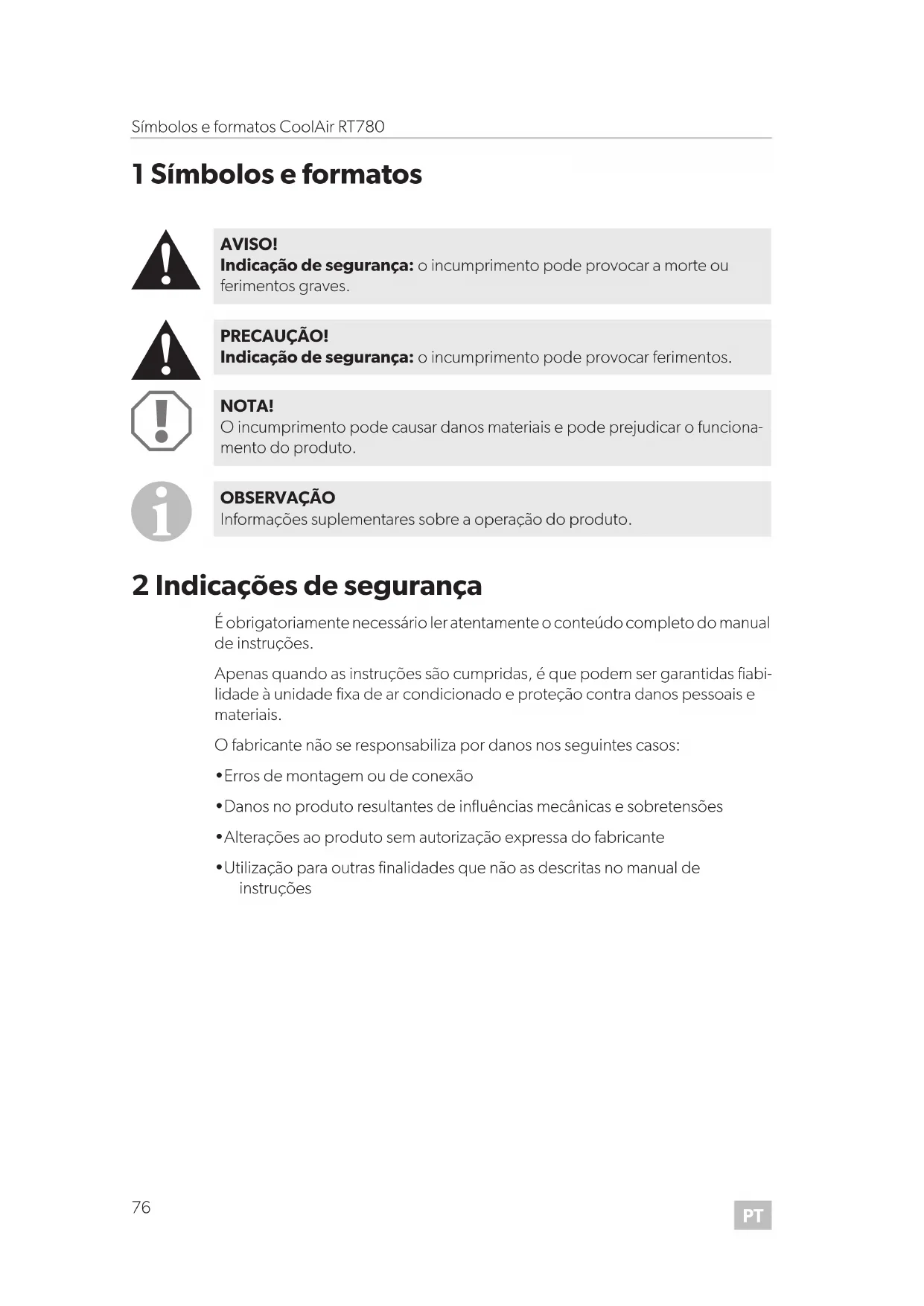

1 Símbolos e formatos
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
2 Indicações de segurança
É obrigatoriamente necessário ler atentamente o conteúdo completo do manual de instruções.
Apenas quando as instruções são cumpridas, é que podem ser garantidas fiabilidade à unidade fixa de ar condicionado e proteção contra danos pessoais e materiais.
O fabricante não se responsabiliza por danos nos seguintes casos:
- Erros de montagem ou de conexão
- Danos no produto resultantes de influências mecânicas e sobretensões
- Alterações ao produto sem autorização expressa do fabricante
- Utilização para outras finalidades que não as descritas no manual de instruções
2.1 Manuseamento do aparelho
- A liberdade de movimentos dos atrelados (as arestas exteriores do atrelado ao virar ou manobrar) e outros reboques não pode ficar limitada.
- Utilize a unidade fixa de ar condicionado apenas para a utilidade indicada pelo fabricante e não efetue quaisquer alterações ou modificações no aparelho!
- Se a unidade fixa de ar condicionado apresentar danos visíveis, não deve ser colocada em funcionamento.
- A unidade fixa de ar condicionado deve ser instalada de tal forma segura que não possa tombar ou cair.
- A instalação, manutenção e eventual reparação apenas podem ser realizadas por um técnico especializado, familiarizado com os perigos inerentes ou com as normas em vigor!
- Não coloque a unidade fixa de ar condicionado nas proximidades de líquidos e gases inflamáveis.
- Não coloque a unidade fixa de ar condicionado em funcionamento com temperaturas exteriores abaixo de 0 °C.
- Em caso de incêndio, não solte a tampa superior da unidade fixa de ar condicionado mas utilize antes os agentes de extinção permitidos. Não utilize água para apagar incêndios.
- Informe-se, por favor, junto do seu fabricante automóvel se, devido à instalação da unidade fixa de ar condicionado, se torna necessário proceder à alteração do registo da altura do veículo nos documentos.
- Altura da estrutura da Iveco Stralis AS/AT: 166 mm.
- Altura da estrutura da Iveco Stralis AS ^3 : 188 mm
- Solte todas as ligações à alimentação de corrente em caso de trabalhos (limpeza, manutenção, etc.) na unidade fixa de ar condicionado.
2.2 Manuseamento com cabos elétricos
- Se os cabos têm de ser passados por paredes com arestas afiadas, então utilize tubos vazios ou tubos de passar cabos!
- Não coloque os cabos soltos ou muito dobrados em materiais eletrocondutores (metal)!
- Não puxe pelos cabos!
- Fixe os cabos e coloque-os de modo a que não exista perigo de tropeçar e que sejam excluídos danos nos cabos.
- A ligação elétrica deve ser efetuada apenas por um técnico especializado.
- Proteja a ligação à rede no veículo com 25 amperes.
- Nunca coloque o cabo de alimentação da tensão (cabo da bateria) nas proximidades de ligações de sinal ou de comando.
3 Convenções do manual de instruções
3.1 Informações gerais acerca do manual de montagem
Este manual de montagem contém as informações e instruções essenciais para a instalação da unidade fixa de ar condicionado. As informações nele contidas destinam-se à empresa de instalação da unidade de ar condicionado.
As seguintes indicações auxiliam-no na operação correta do manual de montagem:
- O manual de montagem é parte do material fornecido e deve ser cuidadosamente guardado.
- O manual de montagem fornece-lhe indicações importantes para a montagem e serve em simultâneo como material de consulta em casos de reparações.
- O fabricante não se responsabiliza no caso de incumprimento deste manual de montagem. Quaisquer direitos ficam neste caso excluídos.
3.2 Grupo alvo
As informações de instalação e de configuração neste manual destinam-se a trabalhadores especializados em empresas de instalações, que estão familiarizados com as diretivas e medidas de segurança a aplicar durante a montagem de acessórios para veículos.
4 Utilização adequada
O kit de montagem (AS/AT: n.º art. 9100300104, AS³: n.º art. 9100300105) permite a instalação de uma unidade fixa de ar condicionado CoolAir RT780 (n.º art. 9105305547) numa escotilha aberta no teto (escotilha de ventilação) disponível a partir de fábrica de uma cabina Iveco Stralis AS/AT (teto alto) ou Iveco Stralis AS³ (teto alto).
NOTA!
- A unidade fixa de ar condicionado RT780 não é adequada para instalação em máquinas para a construção civil, máquinas agrícolas ou equipamentos de trabalho semelhantes. Em caso de efeito de vibração excessivo, não está garantido um funcionamento correto.
- O funcionamento da unidade fixa de ar condicionado RT780 com valores de tensão divergentes dos valores indicados, conduz a danos nos aparelhos.
OBSERVAÇÃO
A unidade fixa de ar condicionado RT780 foi concebida para uma temperatura ambiente não superior a 43 °C em funcionamento de refrigeração.
Designação das peças Quant. N.º art.
| Manual de montagem 1 4445102177 | ||
| Armação de cobertura 1 4443000260 | ||
| Fita de vedação de 2,5 m (perfil: 10 x 20 mm) 1 – | ||
| Manga distanciadora C = 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Parafuso de cabeça sextavada M8 x 45 | 12 – | |
| Arruela 8,4 x 20 | 12 – | |
| Anilha de mola M8 | 12 – | |
| Cabo de ligação de 6 mm ^2 x 4 m | 1 | 4441300149 |
| Abraçadeira de cabos | 1 – | |
Kit de montagem CoolAir RT780 para Iveco Stralis AS ^3 , n.º art. 9100300105
Designação das peças Quant. N.º art.
| Manual de montagem 1 4445102177 |
| Armação de cobertura 1 4443000260 |
| Fita de vedação de 2,5 m (perfil: 35 x 20 mm) 1 – |
| Manga distanciadora C = 40 mm 12 4443900237 |
| Parafuso de cabeça sextavada M8 x 65 12 – |
| Arruela 8,4 x 2012 – |
| Anilha de mola M8 12 – |
| Cabo de ligação de 8 mm ^2 x 9,5 m | 1 | 4441300097 |
| Abraçadeira de cabos | 1 – |
6 A c e s s ó r i o
Disponível como acessório (não consta do material fornecido):
Designação das peças N.º art.
| Cabo de ligação de 8 mm ^2 x 11 m | 9100300027 |
7 l n s t a l a ç ã
NOTA!
- A instalação da unidade fixa de ar condicionado apenas pode ser efetuada por empresas especializadas. As seguintes informações destinam-se a técnicos, devidamente familiarizadas com as diretivas e medidas de segurança a aplicar.
- O fabricante assume exclusivamente responsabilidade pelas peças contidas no material fornecido. Ao ser montada a unidade com peças de terceiros as reivindicações da garantia são anuladas.
- Antes de subir ao tejadilho do veículo, verifique se o mesmo é transitável para pessoas. Pode consultar o fabricante para obter informações acerca do pesos permitidos no tejadilho.
7.1 Indicações sobre a utilização
Este manual de montagem deverá ser totalmente lido antes da instalação da unidade fixa de ar condicionado.
Durante a instalação da unidade fixa de ar condicionado deverão ser tomadas em consideração as seguintes dicas e indicações:
AVISO!
Antes de trabalhos em componentes operados eletricamente, certifique-se de que já não existe tensão!
- Por norma, antes da instalação da unidade fixa de ar condicionado, deve ser verificado se, através da montagem da unidade fixa de ar condicionado eventuais componentes do veículo possam ser danificados ou influenciados no seu funcionamento. Com base nas fig. 1, página 3 e fig. 2, página 3 poderá verificar as dimensões da unidade instalada. A linha tracejada refere-se, neste caso, ao centro da escotilha aberta no tejadilho.
- Antes da montagem deverá esclarecer – junto do fabricante automóvel – se a estrutura foi concebida para o peso estatístico e as cargas através da unidade fixa de ar condicionado com o veículo em movimento. O fabricante da unidade fixa de ar condicionado não assume qualquer tipo de responsabilidade.
- A inclinação da superfície de montagem no tejadilho não deve ser superior a 20° na direção da condução.
- As peças de montagem fornecidas não devem ser modificadas pela própria pessoa durante a montagem.
- As aberturas de ventilação (grades) não devem ser cobertas (distância mínima em relação a outras peças de montagem: 10 cm).
- Pode ligar a unidade tanto através do distribuidor principal do camião como diretamente à bateria. Neste caso deverá ser preferida a ligação através do distribuidor principal. Em alguns veículos, quando a necessidade de corrente é muito elevada, alguns consumidores maiores são desligados pouco tempo após a ligação através do distribuidor principal. Consulte o seu fabricante de automóveis acerca das especificações do distribuidor principal.
- Na instalação da unidade e na ligação elétrica tenha atenção às diretivas do fabricante da estrutura.
- Tenha igualmente atenção ao esquema da ligação ao aparelho.
| N.° na fig. 8, página 6 Designação | ||||||
| 1 Película de comando | ||||||
| 2 | C | a | b | o | d | e |
| 3 Sensor da temperatura ambiente | ||||||
| 4 Terra/conexão à terra | ||||||
| 5 Klickson (compressor) | ||||||
| 6 | C | o | m | p | r | e |
| 7 Ventilador do condensador | ||||||
| 8 Ventilador do evaporador | ||||||
| 9 Terra/conexão à terra | ||||||
| 10 Fusível 25 A | ||||||
| 11 Fusível 2 A | ||||||
| 12 Fusível 4 A | ||||||
AVISO!
Antes da instalação da unidade fixa de ar condicionado, devem ser soltas todas as ligações à bateria do veículo.
Existe perigo de choque elétrico ao não ser cumprida esta regra.
PRECAUÇÃO!
Uma instalação incorreta da unidade fixa de ar condicionado pode conduzir a danos irreparáveis no aparelho e comprometer a segurança do utilizador.
Se a unidade fixa de ar condicionado não for instalada em conformidade com este manual de montagem, o fabricante não assume qualquer tipo de responsabilidade por falhas de funcionamento e pela segurança da unidade fixa de ar condicionado, especialmente por danos pessoais e/ou materiais.
OBSERVAÇÃO
Após a instalação da unidade devem ser verificados os parâmetros predefinidos do software da unidade (capítulo "Configuração do software da unidade" na página 86).
7.2 Desmontar a escotilha do teto
▶Retire todos os parafusos e fixações da escotilha do teto.
▶Retire a escotilha do teto.
▶Retire o material de vedação em redor da abertura, de forma a que a superfície se encontre limpa e livre de gordura.
OBSERVAÇÃO
Elimine todos os materiais residuais, cola, silicone e vedantes separados.
Nisto, tenha atenção às diretivas de eliminação de resíduos locais.
7.3 Preparar a fixação da unidade (apenas Iveco Stralis AS ^4 )
Aumente as 12 perfurações de ∅ 6,5 mm, disponíveis a partir de fábrica, utilizadas para a fixação da escotilha do teto, para um diâmetro de 8,5 mm.
7.4 Preparar a unidade
NOTA!
Nas preparações da superfície de trabalho, proteja a unidade contra queda. Tenha em atenção uma superfície plana e limpa para que a unidade não seja danificada.
Coloque a unidade fixa de ar condicionado sobre uma superfície de trabalho, com a caixa virada para baixo.
NOTA!
Rode as inserções roscadas em perpendicular. Não exceda o binário de aperto de 10 Nm.
▶Rode as 12 inserções roscadas autoperfurantes M8 nos orifícios cegos assinalados com "1" e "4" (fig. 3, página 4). Utilize, para isso, a chave Bit de 1/4".
7.5 Colocar o dispositivo vedante no tejadilho da cabina
NOTA!
Certifique-se de que a área de colagem para o dispositivo vedante entre a unidade e a cabina se encontra limpa (livre de pó, óleo, etc.).
▶ Cole a fita de vedação de 2,5 m de comprimento no contorno da abertura da escotilha a seguir ao tejadilho da cabina (fig. 4, página 4):
- RT780 Iveco Stralis AS/AT: fita de vedação 10 x 20 mm
- RT780 Iveco Stralis AS ^3 : fita de vedação 35 x 20 mm
▶Disponha no canto de aresta e no canto superior da fita de vedação um produto selante de butilo, plástico, não endurecedor (p.ex. SikaLastomer-710).
7.6 Montar a unidade na escotilha do teto
Coloque a unidade na abertura da escotilha de forma centrada e na direção de condução (fig. 1, página 3).
OBSERVAÇÃO
Para assegurar uma centralização perfeita da unidade fixa de ar condicionado. Após a colocação no tejadilho da cabina, o dispositivo vedante deve continuar a manter-se. Só assim é possível uma vedação segura.
Posicione a manga distanciadora (fig. 6 1, página 5) nas perfurações de fixação, como apresentado na fig. 6, página 5.
- RT780 Iveco Stralis AS/AT: manga distanciadora C = 18 mm
- RT780 Iveco Stralis AS ^3 : manga distanciadora C = 40 mm
Aparafuse cada parafuso de cabeça sextavada (fig. 6 4, página 5) com arruela (fig. 6 2, página 5) e anilha de mola (fig. 6 3, página 5) nas 12 inserções roscadas na parte inferior da unidade.
- RT780 Iveco Stralis AS/AT: parafuso de cabeça sextavada M8 x 45 mm
- RT780 Iveco Stralis AS ^3 : parafuso de cabeça sextavada M8 x 65 mm
NOTA!
Nunca exceda o binário de aperto indicado. Só assim pode evitar que as inserções roscadas sejam arrancadas.
Aperte os parafusos com um binário de aperto de 8 Nm.
7.7 Colocação das ligações de alimentação elétricas
AVISO!
- A ligação elétrica deve ser efetuada apenas por técnicos especializados com os respetivos conhecimentos.
- Antes de trabalhos em componentes operados eletricamente, certifique-se de que não existe tensão!
NOTA!
- Proteja a ligação à rede no veículo com 25 amperes.
- A bateria deve estar em condições de fornecer a corrente necessária e a tensão (capítulo "Dados técnicos" na página 91).
OBSERVAÇÃO
Esta unidade dispõe de série de:
- Iveco Stralis AS/AT: um cabo de 4 m de comprimento com um diâmetro de 6 mm ^2
- Iveco Stralis AS ^3 : um cabo de 9,5 m de comprimento com um diâmetro de 8 mm ^2
No caso de serem necessários comprimentos de cabos superiores, deve ser aumentado o diâmetro do cabo através de uma oficina qualificada autorizada. Neste caso, corte o cabo tão rente quanto possível à unidade (max. 0,5 m) e crie de seguida uma ligação adequada a um diâmetro de cabo superior.
O fabricante recomenda:
- Iveco Stralis AS/AT: no caso de uma extensão do cabo de 4 m até 6 m de comprimento, um diâmetro de, no mínimo, 8 mm ^2 .
- Iveco Stralis AS/AT: no caso de uma extensão do cabo de 9 m até 11 m de comprimento, um diâmetro de, no mínimo, 10 mm ^2 .
Iveco Stralis AS/AT: pode ligar a unidade tanto através do distribuidor principal do camião como diretamente à bateria. Neste caso deverá ser preferida a ligação através do distribuidor principal. Consulte o seu fabricante de automóveis acerca das especificações do distribuidor principal.
Iveco Stralis AS ^3 : pode ligar a unidade tanto através do distribuidor principal do camião como diretamente à bateria. Para isso, deveria ser preferida a ligação direta à bateria, uma vez que os consumidores ligados ao distribuidor principal serão desconectados após 10 m, no caso de possuírem uma necessidade de corrente superior.
Coloque o cabo de alimentação e ligue-o ao veículo (ligação vermelha ao positivo e ligação preta ao negativo).
▶Insira a ficha do cabo de alimentação na tomada do cabo de alimentação da unidade fixa de ar condicionado.
▶Proteja o cabo de alimentação contra tração com uma abraçadeira, p.ex. no tejadilho da cabina.
7.8 Fixar a armação de cobertura
NOTA!
Aperte os parafusos apenas com cuidado para que a armação de cobertura não fique danificada.
▶ Fixe a armação de cobertura (fig. 5 5, página 5) como a armação original para o teto de abrir.
8 Configuração do software da unidade
Antes da primeira colocação em funcionamento da unidade, o comando pode ser adaptado às diferentes condicionantes da instalação. Esta adaptação deve ser realizada pelo instalador.
Num modo de configuração são definidos os seguintes parâmetros do software da unidade através do painel de controlo (fig. 7, página 6):
| Níveis de menu | Parâmetros Significado | Configuração de fábrica | |
| 1 | Definição do valor de referência da temperatura | A unidade é iniciada com o valor de referência aqui definido. | 20 °C (68 °F) |
| 2 | Desligamento por subtensão | O monitorizador da bateria desliga a unidade com a tensão aqui definida. | Indicador 4 = 22,8 V |
| 3 | Definição do modo de funcionamento | A unidade é iniciada com o modo de funcionamento aqui definido. | 0 = modo automático |
| 4 | C o n fábrica | 1 s parâmetros 1 – 3u podem ser a repostos para as configurações de fábrica. | € õ e |
| 5 | Indicação da unidade de temperatura | A temperatura pode ser indicada em °C ou °F. | °C |
OBSERVAÇÃO
O modo de configuração pode ainda ser acedido quando a proteção de subtensão tenha desligado a unidade e apenas ainda exista uma tensão residual disponível.
8.1 Iniciar e terminar o modo de configuração
Os parâmetros configuráveis podem ser alterados no modo de configuração:
Ao ligar com o botão ① mantenha ambos os botões + e−) pressionados até o LED Compressor piscar.
√ Encontra-se agora no modo de configuração.
√O mostrador indica durante 2 segundos a versão mostrador (p.ex. "3.1S").
√O mostrador indica com o primeiro dígito o nível de menu e com o segundo e terceiro dígitos o parâmetro configurável, p.e.x 1.17 para o nível de menu 1 e uma definição de valor de referência de 17 °C.
OBSERVAÇÃO
Se durante 60 segundos não for efetuada qualquer introdução através do painel de controlo, o modo de configuração é abandonado e a unidade desliga-se.
▶Prima o botão para abandonar o modo de configuração.
8.2 Nível de menu 1: definição do valor de referência da temperatura
A unidade inicia sempre com um valor de referência definido para a temperatura ambiente. Este parâmetro pode ser configurado numa gama de 17 até 30 °C (62 até 86 °F).
▶ Inície o modo de configuração (capítulo “Iniciar e terminar o modo de configuração” na página 87).
√O mostrador indica com o primeiro dígito o nível de menu e com o segundo e terceiro dígitos o parâmetro configurável.
▶Prima o botão para alterar o parâmetro.
▶ Seleccione com os botões + ou - o valor de referência (em °C), com o qual a unidade deve iniciar.
√Os dígitos indicados no mostrador digital piscam até que o parâmetro introduzido seja confirmado.
▶Confirme a introdução com o botão.
√O valor definido será memorizado e utilizado quando a unidade for reiniciada.
√ Encontra-se agora novamente no nível de menu 1 e pode comutar entre os níveis de menu com os botões + ou -.
8.3 Nível de menu 2: desligamento por subtensão
O monitorizador da bateria protege a bateria contra descarregamento demasiado profundo.
NOTA!
A bateria quando é desligada através do monitorizador da bateria já só possui uma parte da sua capacidade de carga. Evite arranques repetidos e a utilização de consumidores de corrente. Tenha atenção para que a bateria seja recarregada. Assim que a corrente necessária esteja novamente disponível, a unidade pode ser novamente operada.
Se a unidade fixa de ar condicionado só dispuser da tensão de alimentação aqui configurada, a unidade desliga-se.
▶Inicie o modo de configuração (capítulo "Iniciar e terminar o modo de configuração" na página 87).
√O mostrador indica com o primeiro dígito o nível de menu e com o segundo e terceiro dígitos o parâmetro configurável.
▶ Prima uma vez o botão + para comutar para o nível de menu 2.
▶Prima o botão para alterar o parâmetro.
√Os dígitos indicados no mostrador digital piscam até que o parâmetro introduzido seja confirmado.
▶ Seleccione com os botões + ou - o valor para o desligamento por subtensão. O indicador apresentado em segundo e terceiro lugares no mostrador digital representa a tensão (em volt), com a qual unidade se desliga.
| Indicador | Desligamento por subtensão |
| 122,2 623,0 | |
| 222,4 723,1 | |
| 322,6 823,2 | |
| 422,8 923,4 | |
| 522,9 1023,6 |
| Indicador | Desligamento por subtensão |
▶Confirme a introdução com o botão.
√O valor definido será memorizado e utilizado quando a unidade for reiniciada.
√ Encontra-se agora novamente no nível de menu 2 e pode comutar entre os níveis de menu com os botões + ou -.
8.4 Nível de menu 3: definição do modo de funcionamento
A unidade inicia sempre com um modo de funcionamento definido para a temperatura ambiente. Este parâmetro pode ser configurado:
▶ Inicie o modo de configuração (capítulo “Iniciar e terminar o modo de configuração” na página 87).
√O mostrador indica com o primeiro dígito o nível de menu e com o segundo e terceiro dígitos o parâmetro configurável.
▶ Prima duas vezes o botão + para comutar para o nível de menu 3.
▶Prima o botão para alterar o parâmetro.
√Os dígitos indicados no mostrador digital piscam até que o parâmetro introduzido seja confirmado.
▶ Seleccione com os botões + ou - o modo de funcionamento com o qual a unidade deve iniciar:
▶Confirme a introdução com o botão.
√O valor definido será memorizado e utilizado quando a unidade for reiniciada.
√ Encontra-se agora novamente no nível de menu 3 e pode comutar entre os níveis de menu com os botões + ou -.
8.5 Nível de menu 4: configuração de fábrica
Os parâmetros configuráveis no modo de configuração dos níveis de menu 1 – 3 podem ser repostos para as configurações de fábrica.
▶Inicie o modo de configuração (capítulo “Iniciar e terminar o modo de configuração” na página 87).
√O mostrador indica com o primeiro dígito o nível de menu e com o segundo e terceiro dígitos o parâmetro configurável.
▶ Prima três vezes o botão + para comutar para o nível de menu 4.
√O mostrador digital indica --.
▶Prima o botão para repor as configurações de fábrica na unidade.
√Os símbolos indicados no mostrador digital -- piscam.
▶Prima o botão +.
√O mostrador digital indica 00.
▶Confirme a introdução com o botão.
√ Os parâmetros definidos no modo de configuração serão repostos para as configurações de fábrica.
√ Encontra-se agora novamente no nível de menu 4 e pode comutar entre os níveis de menu com os botões + ou -.
8.6 Nível de menu 5: indicação da unidade de temperatura
A unidade pode indicar a temperatura ambiente em °C ou °F. Este parâmetro pode ser configurado:
▶ Inicie o modo de configuração (capítulo “Iniciar e terminar o modo de configuração” na página 87).
√O mostrador indica com o primeiro dígito o nível de menu e com o segundo e terceiro dígitos o parâmetro configurável.
Prima quatro vezes o botão + para comutar para o nível de menu 5.
▶Prima o botão para alterar o parâmetro.
√Os dígitos indicados no mostrador digital piscam até que o parâmetro introduzido seja confirmado.
▶ Seleccione com os botões + ou – a unidade de temperatura, com a qual a unidade deve iniciar.
▶Confirme a introdução com o botão.
√O valor definido será memorizado e utilizado quando a unidade for reiniciada.
√ Encontra-se agora novamente no nível de menu 5 e pode comutar entre os níveis de menu com os botões + ou -.
9 Dados técnicos
| Unidade fixa de ar condicionado CoolAir RT780 | |
| N.º art.: 9105306291 | |
| Potência de refrigeração máx.: 820 W | |
| Corrente nominal de entrada: 24 V--- | |
| Gama da tensão de entrada: | 22,5 V--- - 30 V--- |
| Consumo de energia máx.: 22 A | |
| Desligamento por subtensão: configurável (capítulo “Nível de menu 2: desligamento por subtensão” na página 88) | |
| Medidas (C x L x A): | 635 x 830 x 166 |
| Peso: | Aprox. 21 kg |
Indice
9 Specifiche tecniche .... 108
1 Simboli e formati
