| Tuotetyyppi | Kuorma-auton ohjaamon lisäilmastointilaite |
| Merkki | Dometic |
| Malli | CoolAir RT 780 |
| Maksimi jäähdytysteho | 820 W |
| Nimellissyöttöjännite | 24 V (tasavirta) |
| Tulojännitealue | 22,5 V - 30 V |
| Maksimi sähkönkulutus | 22 A |
| Mitat (P x L x K) | 635 x 830 x 288 mm |
| Paino | Noin 21 kg |
| Pysäytys alijännitteen sattuessa | Säädettävä välillä 22,2 V - 23,6 V |
| Asetuslämpötila-alue | 17 °C - 30 °C (62 °F - 86 °F) |
| Toimintatilat | Automaatti ja 3 manuaalitilaa |
| Asennustyyppi | Ohjaamon kattoikkunassa |
| Ajoneuvoyhteensopivuus | Iveco Stralis AS/AT ja AS³ (korkea katto) |
| Akun suojaus | Säädettävä pysäytys liiallisen purkauksen estämiseksi |
| Lämpötilan näyttö | °C tai °F (säädettävä) |
| Käyttölämpötila jäähdytyksessä | Jopa 43 °C ympäristön lämpötila |
| Mukana tulevat tarvikkeet | Asennussarja, peitekehys, kaapelit, tiivisteet |
| Turvallisuusohjeet | Ammattilaisen asennus, katkaise virta ennen toimenpiteitä, älä käytä alle 0 °C lämpötilassa |
| Huolto ja puhdistus | Irrota virtajohto ennen puhdistusta, älä käytä syttyviä nesteitä lähellä |
Usein kysytyt kysymykset - CoolAir RT 780 DOMETIC
Käyttäjien kysymyksiä aiheesta CoolAir RT 780 DOMETIC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ilmastointi PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi CoolAir RT 780 - DOMETIC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. CoolAir RT 780 merkiltä DOMETIC.
KÄYTTÖOHJE CoolAir RT 780 DOMETIC
Asennussarja malleihin Iveco Stralis AS/AS ^3 ja AT (Korkeakattoinen)
Asennusohje....174
RU
1 Symbolit ja muotoilut .... 175
2 Turvallisuusohjeet. 175
2.1 Laitteen käsittely....176
2.1 Laitteen käsittely....176
2.2 Sähköjohtimien käsittely .....176
3 Käsikirjan käytännöt....177
3.1 Yleisiä tietoja asennusohjeesta....177
3.2 Kohderyhmä....177
4 Määräysten mukainen käyttö 177
5 Toimituskokonaisuus....178
6 Lisävarusteet....178
7 Asennus ....179
7.1 Asennusohjeita .....179
7.2 Kattoluukun irrotus....181
7.3 Laitteen kiinnityksen valmistelu (vain Iveco Stralis AS ^3 ) .....181
7.4 Laitteen valmistelu .....181
7.5 Ohjaamon tiivisteen laittaminen....182
7.6 Laitteen asennus kattoluukkuun .....182
7.7 Sähköisten syöttöjohdinten vetäminen 183
7.8 Peitekehyksen kiinnitys .....184
8 Laitteen ohjelmiston konfigurointi ..... 184
8.1 Kokoonpanotilan käynnistys ja lopetus....185
8.2 Valikkotaso 1: Lämpötilan halutun arvon syöttö .....185
8.3 Valikkotaso 2: Alijännitekatkaisu....186
8.4 Valikkotaso 3: Syöttö toimintatila .....187
8.5 Valikkotaso 4: Tehdasasetukset .....188
8.6 Valikkotaso 5: Näyttö lämpötilayksikkö .....188
9 Tekniset tiedot....189

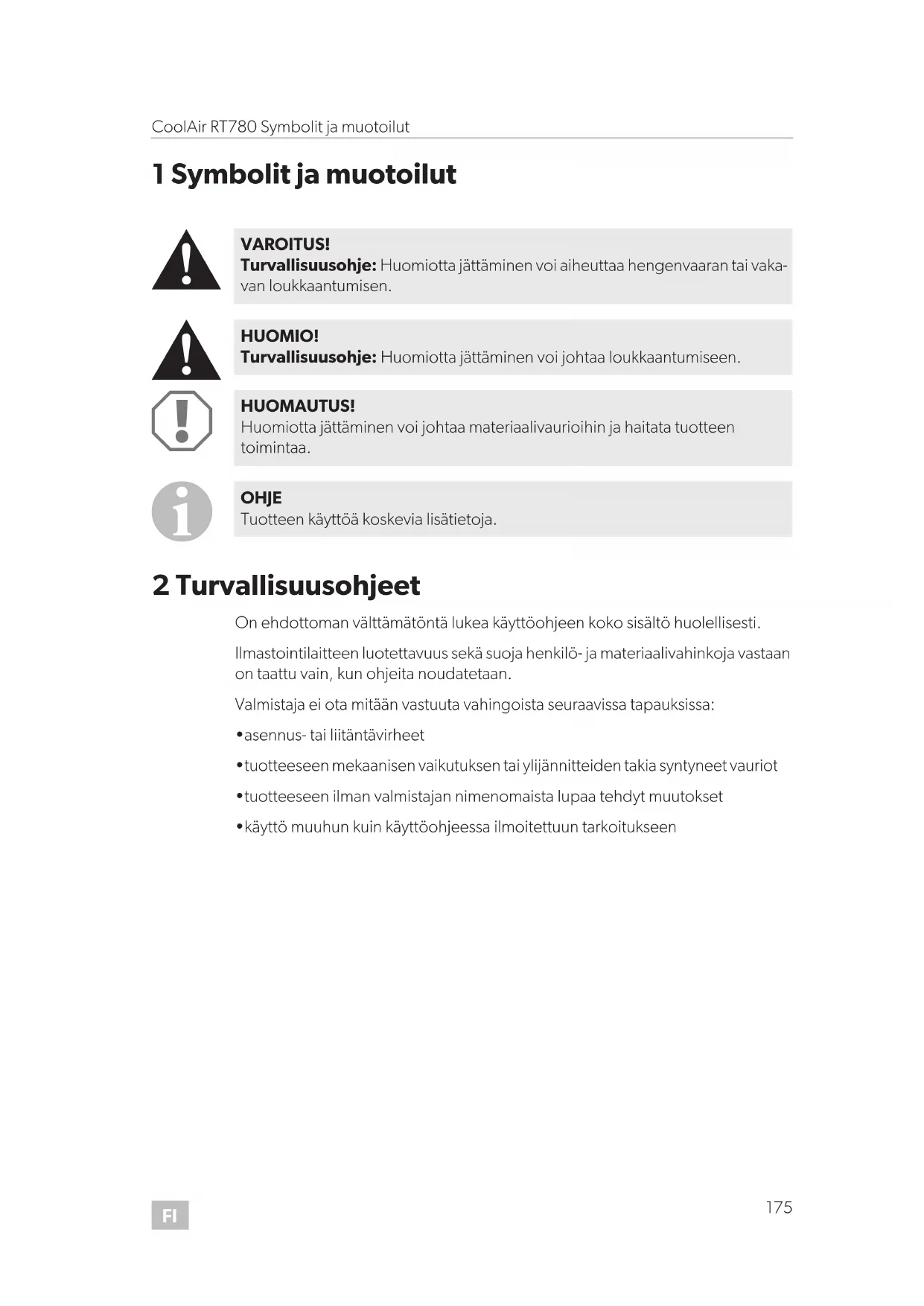

1 Symbolit ja muotoilut
VAROITUS!
Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.
HUOMIO!
Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.
HUOMAUTUS!
Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
2 Turvallisuusohjeet
On ehdottoman välttämätöntä lukea käyttöohjeen koko sisältö huolellisesti.
Ilmastointilaitteen luotettavuus sekä suoja henkilö- ja materiaalivahinkoja vastaan on taattu vain, kun ohjeita noudatetaan.
Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:
• asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen
2.1 Laitteen käsittely
- Puoliperävaunujen (puoliperävaunun ulkoreunat käännettäessä tai taitettaessa) ja muiden ajoneuvorakenteiden liikkumavapautta ei saa rajoittaa.
- Käytä ilmastointilaitetta vain valmistajan ilmoittamaan käyttötarkoitukseen, älä tee laitteeseen mitään muutoksia tai rakenteellisia lisäyksiä!
- Jos ilmastointilaitteessa on näkyviä vaurioita, sitä ei saa ottaa käyttöön.
- Ilmastointilaite täytyy asentaa niin vakaasti, että se ei voi kaatua tai pudota!
- Laitteen saa asentaa, sitä saa huoltaa ja mahdollisia korjauksia saa tehdä vain ammattiliike, joka tuntee töihin liittyvät vaarat sekä vastaavat määräykset!
- Älä sijoita ilmastointilaitetta syttyvien nesteiden ja kaasujen lähelle.
- Älä käytä ilmastointilaitetta ulkolämpötilan ollessa alle 0 °C.
- Tulipalotapauksessa ilmastointilaitteen ylempää kantta ei saa irrottaa, käytä sallittuja sammutusvälineitä. Älä käytä sammuttamiseen vettä.
- Ole hyvä ja tarkista ajoneuvosi valmistajalta, johtaako ilmastointilaitteen asentaminen siihen, että ajoneuvopapereihin merkittyä ajoneuvokorkeusmerkin-tää täytyy muuttaa.
– Asennuskorkeus Iveco Stralis AS/AT: 166 mm. - Asennuskorkeus Iveco Stralis AS ^3 : 188 mm
- Irrota ilmastointilaite ennen töitä (puhdistus, huolto jne.) kaikista virransyötön liitoksista!
2.2 Sähköjohtimien käsittely
- Jos johtimet täytyy viedä teräväreunaisten seinien läpi, käytä putkitusta tai läpi-vientikappaleita!
- Älä aseta irrallisia tai teräville taitteille asetettuja johtimia sähköä johtavien materiaalien (metalli) päälle!
- Älä kisko johtimista!
- Vedä ja kiinnitä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on pois suljettu.
- Sähköiset liitännät saa suorittaa ainoastaan ammattiliike.
- Suojaa verkkoliitäntä ajoneuvossa 25 ampeerin sulakkeella.
- Jännitesyöttöjohtoja (akkujohtoja) ei saa koskaan vetää signaali- tai ohjausjohtojen lähelle.
3 Käsikirjan käytännöt
3.1 Yleisiä tietoja asennusohjeesta
Tämä asennusohje sisältää oleelliset tiedot ja ohjeet ilmastointilaitteen asentamista varten. Siihen sisältyvät tiedot on tarkoitettu ilmastointilaitteen asennusliikkeille.
Seuraavat ohjeet auttavat ymmärtämään asennusohjetta oikein:
- Tämä asennusohje on osa toimituskokonaisuutta ja se tulee säilyttää huolellisesti.
- Asennusohjeesta saat tärkeitä asennusta koskevia tietoja. Se toimii samalla apukirjasena korjaustapauksissa.
- Jos näitä asennusohjeita ei noudateta, valmistajan vastuu raukeaa. Tässä tapauksessa oikeus kaikenlaisiin vaatimuksiin on suljettu pois.
3.2 Kohderyhmä
Tähän ohjeeseen sisältyvät asennus- ja kokoonpanotiedot on tarkoitettu asennusliikkeiden ammattihenkilökunnalle, joka tuntee kuorma-autojen lisävarusteiden asennukseen sovellettavat direktiivit ja turvajärjestelyt.
4 Määräysten mukainen käyttö
Asennussarja (AS/AT: tuotenro 9100300104, AS ^3 : tuotenro 9100300105) mahdollistaa CoolAir RT780 -ilastointilaitteen (tuotenro 9105305547) asennuksen tehtaan ohjaamoon asentamaan kattoluukkuaukkoon (tuuletusaukko) mallissa Iveco Stralis AS/AT (korkea katto) tai Iveco Stralis AS ^3 (korkea katto).
HUOMAUTUS!
- RT780-laite ei sovi asennettavaksi rakennuskoneisiin, maatalouskoneisiin tai vastaaviin työkoneisiin. Liian voimakkaan tärinävaikutuksen aikana asia-mukainen toiminta ei ole taattu.
- RT780-laitteen käyttö ilmoitetuista arvoista poikkeavilla jännitteillä johtaa laitteen vaurioitumiseen.
OHJE
Ilmastointilaite RT780 on suunniteltu jäähdytyskäyttöön alle 43 °C:een ympäristölämpötilassa.
5 Toimituskokonaisuus
CoolAir RT780 asennussarja malliin Iveco Stralis AS/AT, tuotenro-9100300104
| Osan nimitys | Määrä | Tuotenro |
| Asennusohje 1 4445102177 | ||
| Peitekehys 1 4443000260 | ||
| 2,5 m tiivistenauha (profiili: 10 x 20 mm) 1 – | ||
| Välikeholkki P = 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Kuusiokantaruvi M8 x 45 | 12 – | |
| Prikka 8,4 x 20 | 12 – | |
| Jousiprikka M8 | 12 – | |
| Liitäntäjohto 6 mm2 x 4 m | 1 | 4441300149 |
| Johtokiinnitin 1 – |
CoolAir RT780 asennussarja malliin Iveco Stralis AS ^3 , tuotenro-9100300105
| Osan nimitys | Määrä | Tuotenro |
| Asennusohje 1 4445102177 | ||
| Peitekehys 1 4443000260 | ||
| 2,5 m tiivistenauha (profiili: 35 x 20 mm) | 1 – | |
| Välikeholkki P = 40 mm | 12 4443900237 | |
| Kuusiokantaruuvi M8 x 65 | 12 – | |
| Prikka 8,4 x 20 | 12 – | |
| Jousiprikka M8 | 12 – | |
| Liitäntäjohto 8 mm2 x 9,5 m | 1 | 4441300097 |
| Johtokiinnitin 1 – |
6 Lisävarusteet
Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):
| Osan nimitys | Tuotenro |
| Liitäntäjohto 8 mm ^2 x 11 m | 9100300027 |
7 A s e n n u s
HUOMAUTUS!
- Ilmastointilaitteen saavat asentaa yksinomaan vastaavan koulutuksen omaavat ammattiliikkeet. Seuraavat tiedot on suunnattu ammattilaisille, jotka tuntevat sovellettavat direktiivit ja turvajärjestelyt.
- Valmistaja ottaa vastuun nimenomaan ainoastaan toimituskokonaisuuteen kuuluvista osista. Vastuutakuuta koskevat vaatimukset raukeavat, jos laitteiston asentamiseen käytetään tuotteeseen kuulumattomia osia.
- Tarkista ennen ajoneuvon katolle nousemista, kestääkö se ihmisen painon. Sallitut kuormat voit kysyä ajoneuvon valmistajalta.
7.1 Asennusohjeita
Tämä asennusohje täytyy lukea kokonaan ennen ilmastointilaitteen asentamista.
Seuraavia vinkkejä ja ohjeita tulee noudattaa ilmastointilaitetta asennettaessa:
VAROITUS!
Varmista ennen kaikkia sähköisesti toimiviin osiin liittyviä töitä, että osat ovat jännitteettömiä!
- Ennen ilmastointilaitteen asentamista tulee periaatteellisesti tarkastaa, voiko ilmastointilaitteen asennus vahingoittaa mahdollisesti ajoneuvon osia tai vaikuttaa niiden toimintoon. kuva 1, sivulla 3 ja kuva 2, sivulla 3 auttavat asennetun laitteen mittojen tarkastamisessa. Katkoviiiva koskee kattoluukun keskikohtaa.
- Selvitä ennen asentamista – ajoneuvon valmistajalta – onko korirakenne suunniteltu ilmastointilaitteen aiheuttamaa painoa ja liikkuvassa ajoneuvossa ilmeneviä kuormituksia vastaavasti. Ilmastointilaitteen valmistaja ei ota mitään vastuuta.
- Katon asennuspinnan kallistuma ei saa olla yli 20^ ajosuuntaan.
- Mukana toimitettavia asennusosia ei saa muuttaa itse asennuksen yhtey-dessä.
- Tuuletusaukkoja (ritilät) ei saa peittää (vähimmäisetäisyys muihin asennettaviin osiin: 10 cm).
- Voit liittää laitteen kuorma-auton sähkökeskuksen kautta kuin myös suoraan akkuun. Tässä tulisi suosia liitäntää sähkökeskuksen kautta. Jos virrantarve on liian korkea, joissakin ajoneuvoissa suuremmat sähkölaitteet kytketään pois hetken kuluttua, kun liitäntä on tehty sähkökeskuksen kautta. Kysy sähkökeskuksen spesifikaatioista ajoneuvon valmistajalta.
- Noudata laitteistoa asennettaessa ja sähköliitäntää tehtäessä korivalmistajan määräyksiä.
• Huomioi myös laitteen liitäntäkaavio:
Nro Nimitys kuva 8, sivulla 6
| 1 Käyttökalvo | ||||||
| 2 | Y | h | d | y | s | j |
| 3 Tilan lämpötila-anturi | ||||||
| 4 | M | a | s | s | a | / |
| 5 Klickson (kompressori) | ||||||
| 6 | K | o | m | p | r | e |
| 7 Kondensaattorituuletin | ||||||
| 8 Haihdutintuuletin | ||||||
| 9 | M | a | s | s | a | / |
| 10 Sulake 25 A | ||||||
| 11 Sulake 2 A | ||||||
| 12 Sulake 4 A | ||||||
VAROITUS!
Kaikki liitännät ajoneuvon akkuun tulee irrottaa ennen ilmastointilaitteen asentamista.
Tämän määräyksen noudattamatta jättämisestä seuraa sähköiskuvaara.
HUOMIO!
Ilmastointilaitteen väärä asentaminen voi johtaa laitteen korjaamattomissa olevaan vahingoittumiseen ja heikentää käyttäjän turvallisuutta.
Valmistaja ei mitään ota vastuuta, jos ilmastointilaitetta ei asenneta tämän asennusohjeen mukaan. Ei käyttöhäiriöistä eikä ilmastointilaitteen turvallisuudesta, eikä erityisesti henkilö- ja/tai esinevahingoista.
OHJE
Laitteen asennuksen jälkeen tulee laiteohjelmiston annetut parametrit tarkastaa (kap. "Laitteen ohjelmiston konfigurointi" sivulla 184).
7.2 Kattoluukun irrotus
▶Ota kaikki olemassa olevan kattoluukun ruuvit ja kiinnitykset pois.
▶Ota kattoluukku pois.
▶Poista tiivistemateriaali aukon ympäriltä niin, että pohja on puhdas ja rasvaton.
OHJE
Hävitä kaikki jätemateriaali, liima, silikoni ja tiivisteet erikseen. Noudata paikallisia hävitysmääräyksiä.
7.3 Laitteen kiinnityksen valmistelu (vain Iveco Stralis AS ^4 )
Suurenna 12:ta kattoluukun kiinnitystä varten tehtaalla tehtyä ∅ 6,5 mm -reikää niin, että niiden halkaisijaksi tulee 8,5 mm.
7.4 Laitteen valmistelu
HUOMAUTUS!
Varmista laite työtasolla tehtävien valmistelujen yhteydessä putoamista vastaan. Muista tasainen ja puhdas pinta, ettei laite vaurioidu.
▶Aseta ilmastointilaite kotelo alaspäin työtasolle.
HUOMAUTUS!
Kierrä kierreholkit pystysuoraan sisään. Älä ylitä vääntömomenttia 10 Nm.
Kierrä 12 itseporautuvaa kierreholkkia M8 umpireikiin, jotka on merkitty numerolla "1" ja "4" (kuva 3, sivulla 4). Käytä tähän mukana toimitettua 1/4"-kärkeä.
7.5 Ohjaamon tiivisteen laittaminen
HUOMAUTUS!
Varmista, että laitteen ja ohjaamon katon välinen tiivisteen liimapinta on puhdas (pölytön, öljytön jne.).
Liimaa 2,5 m pitkä tiivistenauha kattoluukun aukon ääriviivojen mukaisesti ohjaamon kattoon (kuva 4, sivulla 4).
- RT780 Iveco Stralis AS/AT: Tiivistenauha 10 x 20 mm
- RT780 Iveco Stralis AS ^3 : Tiivistenauha 35 x 20 mm
▶Varusta tiivistenauhan yläreuna ja alareuna plastisella, kovettumattomalla butyylitiivistysaineella (esim. SikaLastomer-710).
7.6 Laitteen asennus kattoluukkuun
▶ Aseta laite keskelle ja ajosuuntaan (kuva 1, sivulla 3) kattoluukun aukkoon.
OHJE
Varmista, että ilmastointilaite sijaitsee aivan keskellä. Tiivisteen täytyy olla paikalleen asettamisen jälkeen koko matkalta kiinni ajoneuvon katossa. Varma tiivistys on mahdollista vain näin!
Kohdista välikeholkki (kuva 6 1, sivulla 5) kiinnitysreikiin kuten kuva 6, sivulla 5 osoittaa.
- RT780 Iveco Stralis AS/AT: Välikeholkki P = 18 mm
- RT780 Iveco Stralis AS ^3 : Välikeholkki L= 40 mm
▶ Ruuvaa aina yksi kuusiokantaruuvi (kuva 6 4, sivulla 5) sekä prikka (kuva 6 2, sivulla 5) ja jousirengas (kuva 6 3, sivulla 5) 12 kierreholkkiin laitteen alapuolella.
- RT780 Iveco Stralis AS/AT: Kuusiokantaruuvi M8 x 45 mm
– RT780 Iveco Stralis AS ^3 : Kuusiokantaruvi M8 x 65 mm
HUOMAUTUS!
Älä missään tapauksessa ylitä ilmoitettua vääntömomenttia. Vain näin voit välttää kierreholkkien irtoamisen.
▶Kirstä ruuvit 8 Nm -vääntömomentilla.
7.7 Sähköisten syöttöjohdinten vetäminen
VAROITUS!
- Sähköiset liitännät saa suorittaa ainoastaan vastaavan tietouden omaava ammattilainen.
- Ennen kaikkia sähköisesti toimiviin osiin liittyviä töitä täytyy varmistaa, että osat ovat jännitteettömiä!
HUOMAUTUS!
- Suojaa verkkoliitäntä ajoneuvossa 25 ampeerin sulakkeella.
- Akun tulee voida tuottaa tarvittava virta ja jännite (kap. "Tekniset tiedot" sivulla 189).
OHJE
Laitteessa on vakiona:
- Iveco Stralis AS/AT: 4 m pitkä johto, jonka halkaisija on 6 mm ^2
- Iveco Stralis AS ^3 : 9,5 m pitkä johto, jonka halkaisija on 8 mm ^2
Jos tarvitaan pidempiä johtoja, tulee valtuutetun korjaamon suurentaa johdon halkaisijaa:
Leikkaa tässä tapauksessa johto niin läheltä laitetta kuin mahdollista (maks. 0,5 m) ja tee sen jälkeen asianmukainen liitos suurempaan johdon halkaisijaan.
Valmistaja suosittelee:
- Iveco Stralis AS/AT: 4 m:n – 6 m:n pidennyksiin johtoa, jonka poikkipintaala on vähintään 8 mm ^2
- Iveco Stralis AS/AT: 9 m–11 m:n pidennyksiin johtoa, jonka poikkipinta-ala on vähintään 10 mm ^2
Iveco Stralis AS/AT: Voit liittää laitteen kuorma-auton sähkökeskuksen kautta, sekä myös suoraan akkuun. Tässä tulisi suosia liitäntää sähkökeskuksen kautta. Kysy sähkökeskuksen spesifikaatioista ajoneuvon valmistajalta.
Iveco Stralis AS ^3 : Voit liittää laitteen kuorma-auton sähkökeskuksen kautta, sekä myös suoraan akkuun. Suosittelemme liitäntää suoraan akkuun, koska pääjakajaan liitetyt sähkölaitteet sammuvat noin 10 min jälkeen, jos virtatarpeesi on suuri.
▶Vedä syöttöjohdot ja liitä ne ajoneuvon puolelta (punainen johto plussaan ja musta johto miinukseen).
▶Työnnä syöttöjohdon pistoke ilmastointilaitteen syöttöjohdon liittimeen.
▶Varmista syöttöjohto vedon vähentämiseksi johtokiinnittimellä, esim. ohjaamon kattoon.
7.8 Peitekehyksen kiinnitys
HUOMAUTUS!
Kiristä ruuvit vain varovasti, ettei peitekehys vaurioidu.
Kiinnitä peitekehys (kuva 5 5, sivulla 5) kuten kattoluukun alkuperäiskehykset.
8 Laitteen ohjelmiston konfigurointi
Ennen laitteen ensimmäistä käyttöönottoa ohjaus voidaan sovittaa erilaisia asennusoloja vastaavasti. Tämän sovituksen suorittaa asennuksen suorittaja.
Kokoonpanotilassa säädetään seuraavat laiteohjelmiston parametrit käyttöpaneelin kautta (kuva 7, sivulla 6).
| Valik-kotaso | Parametri Merkitys | Tehdasasetukset | |
| 1 | Lämpötilan halutun arvon syöttö | Laite käynnistyy tässä annetulla lämpötilan halutulla arvolla. | 20 °C (68 °F) |
| 2 | Alijännitekatkaisu Akkuvahti kytkee laitteen pois tässä määritellyllä jännitteellä. | Tunnusluku 4 = 22,8 V | |
| 3 | S y ö toimintatila | tLaitetkäynröstyy tässä määritellyssä toimintatilassa. | 0 = Automaattitila |
| 4 | Tehdasasetukset | Parametrit 1 – 3 voidaan palauttaa takaisin tehdasasetuksille. | -- |
| 5 | N ä y lämpötilayksikkö | tLämpötilarövoi näyttää °C- tai °F-asteina. | °C |
OHJE
Kokoonpanotilan voi hakea esiin sittenkin, jos alijännitesuoja on kytkenyt laitteen pois päältä ja jäljellä on vain jäännösjännitettä.
8.1 Kokoonpanotilan käynnistys ja lopetus
Säädettävät parametrit voidaan muuttaa kokoonpanotilassa:
▶Pidä käynnistettäessä näppäimellä nölemmat näppäimet + ja – niin pitkään painettuina, että LED kompressori vilkkuu.
√Olet nyt kokoonpanotilassa.
√ Digitaalinäyttö näyttää 2 sekunnin ajan näyttöversion (esim. "3.1S").
√Digitaalinen näyttö näyttää ensimmäisellä numerollaan valikkotason ja toisella ja kolmannella numerollaan säädettävän muuttujan – esim. 1.17valikkotason 1 ja syötetyn halutun arvon 17 °C.
OHJE
Jos käyttöpaneelin kautta ei syötetä mitään 60 sekuntiin, kokoonpanotila sulkeutuu ja laite kytkeytyy pois päältä.
▶ Paina näppäintä Ⓘ poistuaksesi kokoonpanotilasta.
8.2 Valikkotaso 1: Lämpötilan halutun arvon syöttö
Laite käynnistyy huoneen lämpötilan määritellyllä halutulla arvolla. Tätä parametriä voi säätää alueella 17 – 30 °C (62 – 86 °F).
Käynnistä kokoonpanotila (kap. "Kokoonpanotilan käynnistys ja lopetus" sivulla 185).
√ Digitaalinäyttö näyttää ensimmäisellä numerolla valikkotason ja toisella ja kolmannella numerolla säädettävän muuttujan.
▶Paina näppäintä, muuttaaksesi muuttujan.
▶Valitse näppäimillä + tai – haluamasi arvo (°C), jolla laitteen tulee käynnistyä.
√ Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvis-tetaan.
▶Vahvista syöttö näppäimellä.
√ Säädetty arvo tallennetaan ja sitä käytetään kun laite käynnistetään uudelleen.
√ Olet nyt taas valikkotasolla 1 ja voit vaihtaa valikkotasonen välillä näppäimillä + tai-.
8.3 Valikkotaso 2: Alijännitekatkaisu
Akkuvaiti suojaa akkua syväpurkaukselta.
HUOMAUTUS!
Akkuun jää akkuvahdin suorittaman pois kytkennän jälkeen vain osa sen latauskapasiteetista. Vältä useita käynnistyksiä ja sähköä kuluttavien laitteiden käyttämistä. Huolehdi siitä, että akku ladataan uudelleen. Kun tarvittava jännite on taas saatavilla, voi laitetta taas käyttää.
Jos ilmastointilaitteelle on saatavilla vain tässä säädetty syöttöjännite, kytkeytyy laite pois päältä.
Käynnistä kokoonpanotila (kap. "Kokoonpanotilan käynnistys ja lopetus" sivulla 185).
√ Digitaalinäyttö näyttää ensimmäisellä numerolla valikkotason ja toisella ja kolmannella numerolla säädettävän muuttujan.
▶Paina näppäintä + kerran vaihtaaksesi valikkotasolle 2.
▶Paina näppäintä, muuttaaksesi muuttujan.
√ Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvistetaan.
Valitse näppäimillä + tai – alijännitekatkaisun arvon. Digitaalinäytöllä toisessa ja kolmannessa kohdassa näytetty tunnusluku tarkoittaa jännitettä (volteissa), jolla laite kytketään pois päältä:
| Tunnusluku | Alijännite-katkaisu |
▶Vahvista syöttö näppäimellä.
√ Säädetty arvo tallennetaan ja sitä käytetään kun laite käynnistetään uudelleen.
√Olet nyt taas valikkotasolla 2 ja voit vaihtaa valikkotasojen välillä näppäimillä + tai-.
8.4 Valikkotaso 3: Syöttö toimintatila
Laite käynnistyy huoneen lämpötilan määritellyllä toimintatilalla. Tätä parametriä voi muuttaa:
Käynnistä kokoonpanotila (kap. "Kokoonpanotilan käynnistys ja lopetus" sivulla 185).
√ Digitaalinäyttö näyttää ensimmäisellä numerolla valikkotason ja toisella ja kolmannella numerolla säädettävän muuttujan.
▶Paina näppäintä + kaksi kertaa vaihtaaksesi valikkotasolle 3.
▶Paina näppäintä, muuttaaksesi muuttujan.
√ Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvistetaan.
▶Valitse näppäimillä + tai - toimintatilan, jolla laite käynnistyy:
Tunnusluku Toimintatila
| 0Automaattitila |
| 1Toimintatila 1 |
| 2Toimintatila 2 |
| 3Toimintatila 3 |
▶Vahvista syöttö näppäimellä.
√ Säädetty arvo tallennetaan ja sitä käytetään kun laite käynnistetään uudelleen.
√Olet nyt taas valikkotasolla 3 ja voit vaihtaa valikkotasojen välillä näppäimillä + tai-.
8.5 Valikkotaso 4: Tehdasasetukset
Kokoonpanotilassa säädettävät muuttujat valikkotasoilta 1 – 3 voidaan palauttaa tehdasasetuksille:
Käynnistä kokoonpanotila (kap. "Kokoonpanotilan käynnistys ja lopetus" sivulla 185).
√ Digitaalinäyttö näyttää ensimmäisellä numerolla valikkotason ja toisella ja kolmannella numerolla säädettävän muuttujan.
▶Paina näppäintä + kolme kertaa vaihtaaksesi valikkotasolle 4.
√ Digitaalinäyttö näyttää --.
▶Paina näppäintä, palauttaaksesi tehdasasetukset.
√ Digitaalinäytöllä näytettävät merkit -- vilkkuvat.
▶Paina näppäintä +.
√ Digitaalinäyttö näyttää 00.
▶Vahvista syöttö näppäimellä.
√Kokoonpanotilassa säädetyt parametrit voidaan palauttaa takaisin tehdasasetuksiin.
√ Olet nyt taas valikkotasolla 1 ja voit vaihtaa valikkotasojen välillä näppäimillä + tai –.
8.6 Valikkotaso 5: Näyttö lämpötilayksikkö
Laite voi näyttää tilan lämpötilan °C- tai °F-asteina. Tätä parametriä voi muuttaa:
Käynnistä kokoonpanotila (kap. "Kokoonpanotilan käynnistys ja lopetus" sivulla 185).
√ Digitaalinäyttö näyttää ensimmäisellä numerolla valikkotason ja toisella ja kolmannella numerolla säädettävän muuttujan.
▶Paina näppäintä + neljä kertaa vaihtaaksesi valikkotasolle 5.
▶Paina näppäintä, muuttaaksesi muuttujan.
√ Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvistetaan.
▶Valitse näppäimillä + tai - lämpötilayksikkö, jonka laite tulee näyttää.
▶Vahvista syöttö näppäimellä.
√ Säädetty arvo tallennetaan ja sitä käytetään kun laite käynnistetään uudelleen.
√ Olet nyt taas valikkotasolla 5 ja voit vaihtaa valikkotasojen välillä näppäimillä + tai -.
9 Tekniset tiedot
| Ilmastointilaite CoolAir RT780 | |
| Tuotenro: 9105306291 | |
| Maks. jäähdytysteho: 820 W | |
| Nimellinen tulojännite: 24 V--- | |
| Tulojännitealue: | 22,5 V--- - 30 V--- |
| Maks. virrankulutus: 22 A | |
| Alijännitekatkaisu: konfiguroitavissa (kap. “Valikkotaso 2: Alijännite-katkaisu” sivulla 186) | |
| Mitat (P x L x K): 635 x 830 x 288 mm | |
| Paino: | n. 21 kg |
