BEDIENUNGSANLEITUNG CoolAir RT 780 DOMETIC

RT780-Iveco--I-16s.book Seite 1 Donnerstag, 6. Juli 2017 3:16 15RT780-Iveco--I-16s.book Seite 2 Donnerstag, 6. Juli 2017 3:16 153 CoolAir RT780

RT780-Iveco--I-16s.book Seite 3 Donnerstag, 6. Juli 2017 3:16 15CoolAir RT780

RT780-Iveco--I-16s.book Seite 4 Donnerstag, 6. Juli 2017 3:16 155 CoolAir RT780

RT780-Iveco--I-16s.book Seite 5 Donnerstag, 6. Juli 2017 3:16 15CoolAir RT780

RT780-Iveco--I-16s.book Seite 20 Donnerstag, 6. Juli 2017 3:16 1521

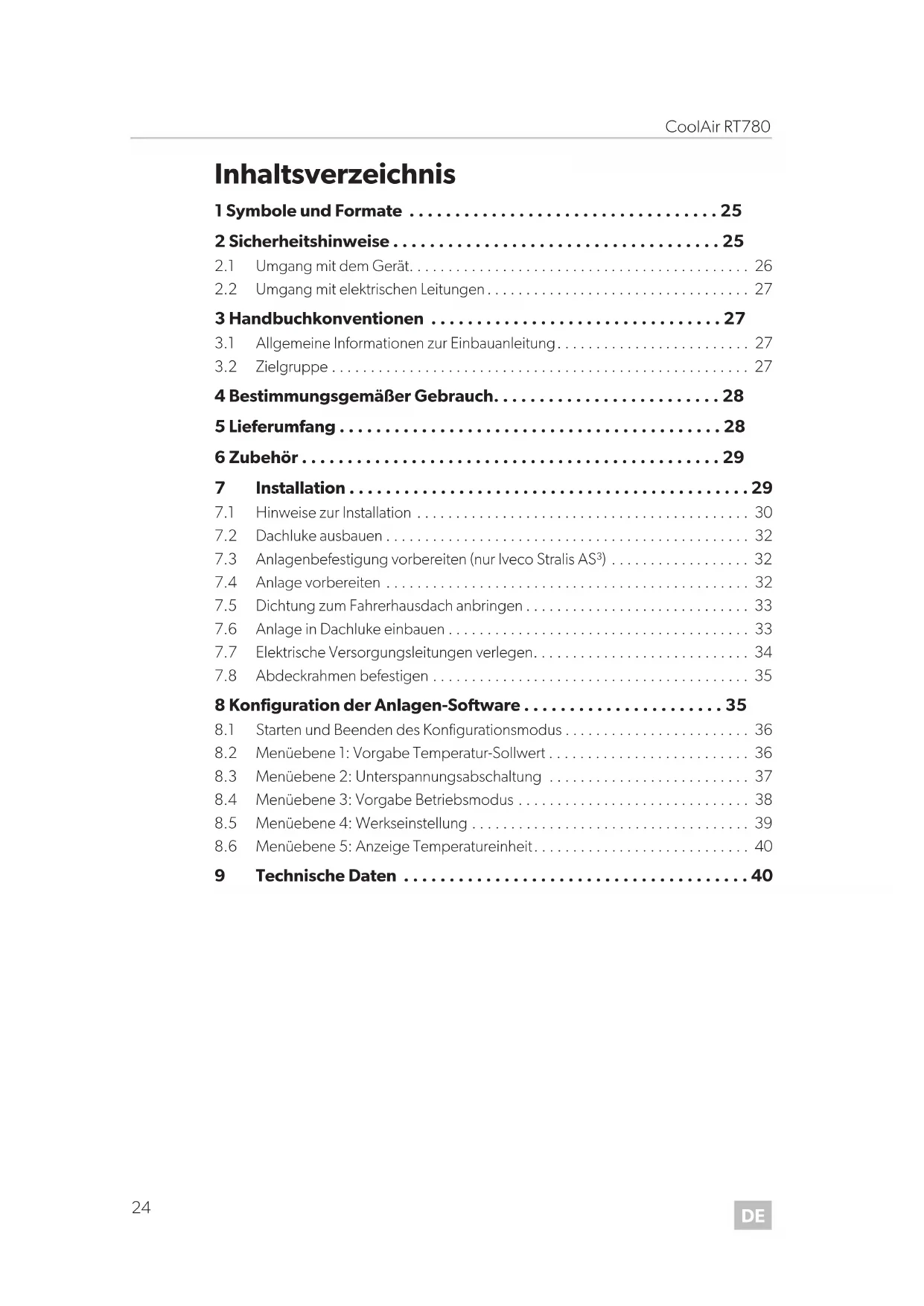

2.1 Umgang mit dem Gerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2.2 Umgang mit elektrischen Leitungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3 Handbuchkonventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.1 Allgemeine Informationen zur Einbauanleitung. . . . . . . . . . . . . . . . . . . . . . . . . 27

7.3 Anlagenbefestigung vorbereiten (nur Iveco Stralis AS³) . . . . . . . . . . . . . . . . . . 32

7.4 Anlage vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

7.5 Dichtung zum Fahrerhausdach anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7.6 Anlage in Dachluke einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7.7 Elektrische Versorgungsleitungen verlegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

7.8 Abdeckrahmen befestigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

8 Konfiguration der Anlagen-Software . . . . . . . . . . . . . . . . . . . . . . 35

8.1 Starten und Beenden des Konfigurationsmodus . . . . . . . . . . . . . . . . . . . . . . . . 36

8.2 Menüebene 1: Vorgabe Temperatur-Sollwert . . . . . . . . . . . . . . . . . . . . . . . . . . 36

8.3 Menüebene 2: Unterspannungsabschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . 37

8.4 Menüebene 3: Vorgabe Betriebsmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

9 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 RT780-Iveco--I-16s.book Seite 24 Donnerstag, 6. Juli 2017 3:16 1525

CoolAir RT780 Symbole und Formate 1 Symbole und Formate

2 Sicherheitshinweise Es ist zwingend notwendig, den gesamten Inhalt des Handbuches aufmerksam zu lesen. Nur wenn den Anleitungen Folge geleistet wird, können Zuverlässigkeit der Standklimaanlage und Schutz vor Personen oder Sachschäden gewährleistet werden. Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler

• Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. RT780-Iveco--I-16s.book Seite 25 Donnerstag, 6. Juli 2017 3:16 15DE Sicherheitshinweise CoolAir RT780

2.1 Umgang mit dem Gerät

• Die Bewegungsfreiheit von Aufliegern (die äußeren Kanten des Aufliegers beim Einlenken oder Einknicken) und anderen Fahrzeuganbauten darf nicht eingeschränkt werden.

• Benutzen Sie die Standklimaanlage nur für den vom Hersteller angegebenen Verwendungszweck und führen Sie keine Änderungen oder Umbauten am Gerät durch!

• Wenn die Standklimaanlage sichtbare Beschädigungen aufweist, darf Sie nicht in Betrieb genommen werden.

• Die Standklimaanlage muss so sicher installiert werden, dass diese nicht umstürzen oder herabfallen kann!

• Die Installation, Wartung und etwaige Reparatur dürfen nur durch einen Fachbetrieb erfolgen, der mit den damit verbundenen Gefahren bzw. ein- schlägigen Vorschriften vertraut ist!

• Setzen Sie die Standklimaanlage nicht in der Nähe von entflammbaren Flüssigkeiten und Gasen ein.

• Betreiben Sie die Standklimaanlage nicht bei Außentemperaturen unter 0 °C.

• Im Falle von Feuer lösen Sie nicht den oberen Deckel der Standklimaanlage, sondern verwenden Sie zugelassene Löschmittel. Verwenden Sie kein Wasser zum Löschen.

• Bitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob aufgrund des Aufbaues der Standklimaanlage eine Änderung des Eintrags der Fahrzeug- höhe in ihren Fahrzeugpapieren notwendig ist. – Aufbauhöhe lveco Stralis AS/AT: 166 mm. – Aufbauhöhe lveco Stralis AS³: 188 mm

• Lösen Sie bei Arbeiten (Reinigung, Wartung usw.) an der Standklimaanlage alle Verbindungen zur Stromversorgung! RT780-Iveco--I-16s.book Seite 26 Donnerstag, 6. Juli 2017 3:16 1527

2.2 Umgang mit elektrischen Leitungen

• Müssen Leitungen durch scharfkantige Wände geführt werden, so verwenden Sie Leerrohre bzw. Leitungsdurchführungen!

• Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elektrisch leitenden Materialien (Metall)!

• Ziehen Sie nicht an Leitungen!

• Befestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist.

• Der elektrische Anschluss darf nur von einem Fachbetrieb durchgeführt werden.

• Sichern Sie den Anschluss ans Netz im Fahrzeug mit 25 Ampere ab.

• Verlegen Sie niemals die Spannungsversorgungsleitung (Batteriekabel) in räumlicher Nähe zu Signal- oder Steuerleitungen. 3 Handbuchkonventionen

3.1 Allgemeine Informationen zur Einbauanleitung

Diese Einbauanleitung enthält die wesentlichen Informationen und Anleitungen für die Installation der Standklimaanlage. Die enthaltenen Informationen richten sich an den Installationsbetrieb der Standklimaanlage. Folgende Hinweise helfen Ihnen bei der korrekten Anwendung der Einbauanleitung:

• Die Einbauanleitung ist Teil des Lieferumfangs und ist sorgfältig aufzu- bewahren.

• Die Einbauanleitung gibt Ihnen wichtige Hinweise für die Montage und dient gleichzeitig in Reparaturfällen als Nachschlagewerk.

• Bei Nichtbeachtung dieser Einbauanleitung haftet der Hersteller nicht. Jegliche Ansprüche sind für diesen Fall ausgeschlossen.

Installations- und Konfigurationsinformationen in dieser Anleitung richten sich an Facharbeiter in Installationsbetrieben die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen beim Einbau von Lkw-Zubehörteilen vertraut sind. RT780-Iveco--I-16s.book Seite 27 Donnerstag, 6. Juli 2017 3:16 15DE Bestimmungsgemäßer Gebrauch CoolAir RT780

4 Bestimmungsgemäßer Gebrauch Der Montagesatz (AS/AT: Art.-Nr. 9100300104, AS³: Art.-Nr. 9100300105) ermöglicht den Einbau einer Standklimaanlage CoolAir RT780 (Art.-Nr. 9105305547) in eine werkseitig vorhandene Dachlukenöffnung (Lüftungsluke) eines lveco Stralis AS/AT (Hochdach) oder lveco Stralis AS³ (Hochdach).

5 Lieferumfang CoolAir RT780 Montagesatz für lveco Stralis AS/AT, Artikel-Nr. 9100300104 ACHTUNG!

• Das Gerät RT780 ist nicht für die Installation in Baumaschinen, Land- maschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker Vibrationseinwirkung ist eine ordnungsgemäße Funktion nicht gewährleistet.

• Der Betrieb des Gerätes RT780 mit Spannungswerten, die von den ange- gebenen Werten abweichen, führt zur Beschädigung des Gerätes. HINWEIS Das Gerät RT780 ist für eine Umgebungstemperatur nicht über 43 °C im Kühlbetrieb ausgelegt. Teilebezeichnung Menge Art.-Nr. Einbauanleitung 1 4445102177 Abdeckrahmen 1 4443000260 2,5 m Dichtungsband (Profil: 10 x 20 mm) 1 – Distanzhülse L = 18 mm, ∅ 14 mm 12 4443900236 Sechskantschraube M8 x 45 12 – Unterlegscheibe 8,4 x 20 12 – Federring M8 12 – Anschlusskabel 6 mm² x 4 m 1 4441300149 Kabelbinder 1 – RT780-Iveco--I-16s.book Seite 28 Donnerstag, 6. Juli 2017 3:16 1529

CoolAir RT780 Zubehör CoolAir RT780 Montagesatz für lveco Stralis AS³, Artikel-Nr. 9100300105 6 Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): 7 Installation

Teilebezeichnung Menge Art.-Nr. Einbauanleitung 1 4445102177 Abdeckrahmen 1 4443000260 2,5 m Dichtungsband (Profil: 35 x 20 mm) 1 – Distanzhülse L = 40 mm 12 4443900237 Sechskantschraube M8 x 65 12 – Unterlegscheibe 8,4 x 20 12 – Federring M8 12 – Anschlusskabel 8 mm² x 9,5 m 1 4441300097 Kabelbinder 1 – Teilebezeichnung Art.-Nr. Anschlusskabel 8 mm² x 11 m 9100300027 ACHTUNG!

• Die Installation der Standklimaanlage darf ausschließlich von entsprechend ausgebildeten Fachbetrieben durchgeführt werden. Die nachfolgenden Informationen richten sich an Fachkräfte, die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind.

• Der Hersteller übernimmt ausschließlich Haftung für im Lieferumfang enthaltene Teile. Beim Einbau der Anlage zusammen mit produktfremden Teilen entfallen die Gewährleistungsansprüche.

• Bevor Sie das Fahrzeugdach besteigen, prüfen Sie, ob dieses für Personen begehbar ist. Zulässige Dachlasten können Sie beim Fahrzeughersteller erfragen. RT780-Iveco--I-16s.book Seite 29 Donnerstag, 6. Juli 2017 3:16 15DE Installation CoolAir RT780

7.1 Hinweise zur Installation

Vor der Installation der Standklimaanlage muss diese Einbauanleitung vollständig gelesen werden. Folgende Tipps und Hinweise müssen bei der Installation der Standklimaanlage beachtet werden:

• Grundsätzlich ist vor Installation der Standklimaanlage zu überprüfen, ob durch den Einbau der Standklimaanlage ggf. Fahrzeugkomponenten beschädigt oder in ihrer Funktion beeinträchtigt werden könnten. Anhand der Abb. 1, Seite 3 und Abb. 2, Seite 3 können Sie die Dimensionen der eingebauten Anlage prüfen. Die gestrichelte Linie bezieht sich hierbei auf die Mitte der Dachlukenöffnung.

• Vor Einbau müssen Sie – über den Fahrzeughersteller – klären, ob der Aufbau für das statische Gewicht und die Belastungen durch die Klimaanlage bei in Bewegung befindlichem Fahrzeug ausgelegt ist. Der Hersteller der Stand- klimaanlage übernimmt keinerlei Haftung.

• Die Dachneigung der Montagefläche darf in Fahrtrichtung nicht mehr als 20° betragen.

• Die mitgelieferten Montageteile dürfen beim Einbau nicht eigenmächtig modifiziert werden.

• Die Lüftungsöffnungen (Gitter) dürfen nicht abgedeckt werden (Mindest- abstand zu anderen Anbauteilen: 10 cm).

• Sie können die Anlage sowohl über den Hauptverteiler des Lkw als auch direkt mit der Batterie verbinden. Hierbei sollte der Anschluss über den Hauptverteiler bevorzugt werden. Bei einigen Fahrzeugen werden größere Verbraucher beim Anschluss über den Hauptverteiler nach kurzer Zeit abge- schaltet, wenn der Strombedarf zu hoch ist. Fragen Sie zu den Spezifikatio- nen des Hauptverteilers Ihren Fahrzeughersteller.

• Beachten Sie bei der Installation der Anlage und beim elektrischen Anschluss die Richtlinien des Aufbauherstellers. WARNUNG! Stellen Sie vor Arbeiten an elektrisch betriebenen Komponenten sicher, dass keine Spannung mehr anliegt! RT780-Iveco--I-16s.book Seite 30 Donnerstag, 6. Juli 2017 3:16 1531

• Beachten Sie auch den Anschlussplan zum Gerät:

Nr. in Abb. 8, Seite 6 Bezeichnung 1 Bedienfolie 2 Verbindungskabel 3 Raumtemperaturfühler 4Masse/Erdung 5 Klickson (Kompressor) 6Kompressor 7Kondensatorlüfter 8 Verdampferlüfter 9Masse/Erdung 10 Sicherung 25 A 11 Sicherung 2 A 12 Sicherung 4 A WARNUNG! Vor der Installation der Standklimaanlage sind alle Verbindungen zur Batterie des Fahrzeugs zu lösen. Bei Nichtbeachten dieser Vorschrift besteht Stromschlaggefahr. VORSICHT! Eine falsche Installation der Standklimaanlage kann zu irreparablen Schäden am Gerät führen und die Sicherheit des Benutzers beeinträchtigen. Wenn die Standklimaanlage nicht gemäß dieser Einbauanleitung installiert wird, übernimmt der Hersteller keinerlei Haftung. Nicht für Betriebsstörungen und für die Sicherheit der Standklimaanlage, insbesondere nicht für Personen- und/oder Sachschäden. HINWEIS Nach der Installation der Anlage müssen die vorgegebenen Parameter der Anlagen-Software überprüft werden (Kapitel „Konfiguration der Anlagen- Software“ auf Seite 35). RT780-Iveco--I-16s.book Seite 31 Donnerstag, 6. Juli 2017 3:16 15DE Installation CoolAir RT780

7.2 Dachluke ausbauen

➤ Entfernen Sie alle Schrauben und Befestigungen der vorhandenen Dachluke. ➤ Nehmen Sie die Dachluke heraus. ➤ Entfernen Sie das Dichtungsmaterial rund um die Öffnung, sodass der Unter- grund sauber und fettfrei ist.

7.3 Anlagenbefestigung vorbereiten

(nur Iveco Stralis AS³) ➤ Vergrößern Sie die 12 werkseitig zur Befestigung der Dachluke verwendeten ∅ 6,5 mm Bohrungen auf einen Durchmesser von 8,5 mm.

7.4 Anlage vorbereiten

➤ Legen Sie die Standklimaanalage mit dem Gehäuse nach unten auf eine Arbeitsfläche.

➤ Drehen Sie die 12 selbstschneidenden Gewindeeinsätze M8 in die mit „1“ und „4“ gekennzeichneten Sacklöcher (Abb. 3, Seite 4). Verwenden Sie hierzu den mitgelieferten 1/4"-Bit. HINWEIS Entsorgen Sie sämtliches Abfallmaterial, Leim, Silikon und Dichtungen getrennt. Beachten Sie dabei die lokalen Entsorgungsrichtlinien. ACHTUNG! Sichern Sie die Anlage bei den Vorbereitungen auf der Arbeitsfläche gegen Herunterfallen. Achten Sie auf eine ebene und saubere Unterlage, damit die Anlage nicht beschädigt wird. ACHTUNG! Drehen Sie Gewindeeinsätze senkrecht ein. Überschreiten Sie nicht das Eindrehmoment von 10 Nm. RT780-Iveco--I-16s.book Seite 32 Donnerstag, 6. Juli 2017 3:16 1533

7.5 Dichtung zum Fahrerhausdach anbringen

➤ Kleben Sie das 2,5 m lange Dichtungsband der Kontur der Dachluken- öffnung folgend auf das Dach des Fahrerhauses (Abb. 4, Seite 4): – RT780 lveco Stralis AS/AT: Dichtungsband 10 x 20 mm – RT780 lveco Stralis AS³: Dichtungsband 35 x 20 mm ➤ Versehen Sie die Stoßkante und die Oberkante des Dichtungsbands mit einem plastischen nicht aushärtenden Butyldichtstoff (z. B. SikaLastomer-710).

7.6 Anlage in Dachluke einbauen

➤ Setzen Sie die Anlage zentrisch und in Fahrtrichtung (Abb. 1, Seite 3) auf die Dachlukenöffnung.

➤ Positionieren Sie die Distanzhülse (Abb. 6 1, Seite 5) an den Befestigungs- bohrungen wie in Abb. 6, Seite 5 dargestellt. – RT780 lveco Stralis AS/AT: Distanzhülse L = 18 mm – RT780 lveco Stralis AS³: Distanzhülse L= 40 mm ➤ Schrauben Sie je eine Sechskantschraube (Abb. 6 4, Seite 5) mit Unterleg- scheibe (Abb. 6 2, Seite 5) und Federring (Abb. 6 3, Seite 5) in die 12 Gewindeeinsätze auf der Unterseite der Anlage. – RT780 lveco Stralis AS/AT: Sechskantschraube M8 x 45 mm – RT780 lveco Stralis AS³: Sechskantschraube M8 x 65 mm

➤ Ziehen Sie die Schrauben mit einem Drehmoment von 8 Nm an. ACHTUNG! Stellen Sie sicher, dass die Klebefläche für die Dichtung zwischen Anlage und Fahrerhausdach sauber (frei von Staub, Öl usw.) ist. HINWEIS Es ist eine perfekte Zentrierung der Standklimaanlage sicherzustellen. Nach dem Aufsetzen auf das Fahrzeugdach muss die Dichtung umlaufend anliegen. Nur so ist eine sichere Abdichtung möglich! ACHTUNG! Überschreiten Sie keinesfalls das angegebene Drehmoment. Nur so können Sie ein Ausreißen der Gewindeeinsätze vermeiden. RT780-Iveco--I-16s.book Seite 33 Donnerstag, 6. Juli 2017 3:16 15DE Installation CoolAir RT780

7.7 Elektrische Versorgungsleitungen verlegen

lveco Stralis AS/AT: Sie können die Anlage sowohl über den Hauptverteiler des Lkw als auch direkt mit der Batterie verbinden. Hierbei sollte der Anschluss über den Hauptverteiler bevorzugt werden. Fragen Sie zu den Spezifikationen des Hauptverteilers Ihren Fahrzeughersteller. lveco Stralis AS³: Sie können die Anlage sowohl über den Hauptverteiler des Lkw als auch direkt mit der Batterie verbinden. Hierbei sollte der Anschluss direkt an der Batterie bevorzugt werden, da am Hauptverteiler angeschlossene Ver- braucher nach ca. 10 min abgeschaltet werden, wenn sie einen hohen Strombe- darf haben. ➤ Verlegen Sie die Versorgungsleitung und schließen Sie diese fahrzeugseitig an (rote Leitung an Plus und schwarze Leitung an Minus). ➤ Stecken Sie den Stecker der Versorgungsleitung in die Buchse der Versor- gungsleitung von der Standklimaanlage. ➤ Sichern Sie die Versorgungsleitung zur Zugentlastung mit einem Kabel- binder, z. B. am Fahrerhausdach. WARNUNG!

• Der elektrische Anschluss darf nur von Fachpersonal mit entsprechenden Kenntnissen durchgeführt werden.

• Vor Arbeiten an elektrisch betriebenen Komponenten ist sicherzustellen, dass keine Spannung anliegt! ACHTUNG!

• Sichern Sie den Anschluss ans Netz im Fahrzeug mit 25 Ampere ab.

• Die Batterie muss in der Lage sein, den benötigten Strom und die Spannung (Kapitel „Technische Daten“ auf Seite 40) zu liefern. HINWEIS Die Anlage verfügt serienmäßig über:

• lveco Stralis AS/AT: ein 4 m langes Kabel mit einem Querschnitt von 6 mm

• lveco Stralis AS³: ein 9,5 m langes Kabel mit einem Querschnitt von 8 mm

Sollten längere Kabellängen benötigt werden, muss durch eine autorisierte Fachwerkstatt der Kabelquerschnitt erhöht werden: In diesem Fall schneiden Sie das Kabel so nah wie möglich an der Anlage (max. 0,5 m) ab, und stellen Sie anschließend eine fachgerechte Verbindung auf einen größeren Kabelquerschnitt her. Der Hersteller empfiehlt:

• lveco Stralis AS/AT: bei einer Verlängerung des Kabels um 4 m bis 6 m Länge einen Querschnitt von 8 mm

• lveco Stralis AS³: bei einer Verlängerung des Kabels um 9 m bis 11 m Länge einen Querschnitt von mindestens 10 mm

RT780-Iveco--I-16s.book Seite 34 Donnerstag, 6. Juli 2017 3:16 1535

CoolAir RT780 Konfiguration der Anlagen-Software

➤ Befestigen Sie den Abdeckrahmen (Abb. 5 5, Seite 5) wie den Original- rahmen für das Schiebedach. 8 Konfiguration der Anlagen-Software Vor der ersten Inbetriebnahme der Anlage kann die Steuerung auf die unter- schiedlichen Einbaugegebenheiten angepasst werden. Diese Anpassung muss von dem Einbauer vorgenommen werden. In einem Konfigurationsmodus werden folgende Parameter der Anlagen- Software über das Bedienfeld (Abb. 7, Seite 6) eingestellt:

ACHTUNG! Ziehen Sie die Schrauben nur vorsichtig an, damit der Abdeckrahmen nicht beschädigt wird. Menü-ebeneParameter BedeutungWerks-einstellung1Vorgabe Temperatur-Soll-wert Die Anlage startet mit dem hier definierten Temperatur-Sollwert.20 °C (68 °F)2 Unterspannungs-abschaltungDer Batteriewächter schaltet bei der hier definierten Spannung die Anlage ab.Kennzahl 4=22,8V3Vorgabe BetriebsmodusDie Anlage startet mit dem hier definierten Betriebsmodus. 0 = Automatik-modus4Werks-einstellungen Die Parameter 1 – 3 können auf die Werkseinstellungen zurückgesetzt werden. 5Anzeige Temperatur-einheitDie Temperatur kann in °C oder °F ange-zeigt werden.

HINWEIS Der Konfigurationsmodus kann auch noch aufgerufen werden, wenn der Unterspannungsschutz die Anlage ausgeschaltet hat und nur noch eine Restspannung zur Verfügung steht. RT780-Iveco--I-16s.book Seite 35 Donnerstag, 6. Juli 2017 3:16 15DE Konfiguration der Anlagen-Software CoolAir RT780

8.1 Starten und Beenden des Konfigurationsmodus

Die einstellbaren Parameter können im Konfigurationsmodus verändert werden: ➤ Halten Sie beim Einschalten mit der Taste die beiden Tasten

lange gedrückt, bis die LED Kompressor blinkt. ✓ Sie sind nun im Konfigurationsmodus. ✓ Das Display zeigt für 2 Sekunden die Display-Version (z. B. „3.1S“). ✓ Das Display zeigt mit erster Ziffer die Menüebene und mit der zweiten und dritten Ziffer den einstellbaren Parameter an – z. B.

1.17 für Menüebene 1 und

einen Vorgabe-Sollwert von 17 °C.

➤ Drücken Sie die Taste , um den Konfigurationsmodus zu verlassen.

8.2 Menüebene 1: Vorgabe Temperatur-Sollwert

Die Anlage startet immer mit einem definierten Sollwert für die Raumtemperatur. Dieser Parameter kann in einem Bereich von 17 bis 30 °C (62 bis 86 °F) konfiguriert werden. ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“ auf Seite 36). ✓ Das Display zeigt mit erster Ziffer die Menüebene und mit der zweiten und dritten Ziffer den einstellbaren Parameter an. ➤ Drücken Sie die Taste , um den Parameter zu verändern. ➤ Wählen Sie mit den Tasten

den Sollwert (in °C), mit dem die Anlage starten soll. ✓ Die im Display angezeigten Ziffern blinken bis der eingegebene Parameter bestätigt wird. ➤ Bestätigen Sie die Eingabe mit der Taste . ✓ Der eingestellte Wert wird gespeichert und beim Neustart der Anlage ver- wendet. ✓ Sie befinden sich nun wieder in der Menüebene 1 und können mit den Tasten

zwischen den Menüebenen wechseln. HINWEIS Wenn für 60 Sekunden keine Eingabe über das Bedienfeld gemacht wird, wird der Konfigurationsmodus verlassen und die Anlage schaltet aus. RT780-Iveco--I-16s.book Seite 36 Donnerstag, 6. Juli 2017 3:16 1537

CoolAir RT780 Konfiguration der Anlagen-Software

8.3 Menüebene 2: Unterspannungsabschaltung

Der Batteriewächter schützt die Batterie vor zu tiefer Entladung.

Steht der Standklimaanlage nur noch die hier eingestellte Versorgungs- spannung zur Verfügung, wird die Anlage abgeschaltet. ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“ auf Seite 36). ✓ Das Display zeigt mit erster Ziffer die Menüebene und mit der zweiten und dritten Ziffer den einstellbaren Parameter an. ➤ Drücken Sie einmal die Taste

zu wechseln. ➤ Drücken Sie die Taste , um den Parameter zu verändern. ✓ Die im Display angezeigten Ziffern blinken bis der eingegebene Parameter bestätigt wird. ➤ Wählen Sie mit den Tasten

den Wert für die Unterspannungs- abschaltung aus. Die im Display an zweiter und dritter Stelle angezeigte Kennzahl steht für eine Spannung (in Volt), bei der die Anlage abgeschaltet wird: ➤ Bestätigen Sie die Eingabe mit der Taste . ✓ Der eingestellte Wert wird gespeichert und beim Neustart der Anlage ver- wendet. ✓ Sie befinden sich nun wieder in der Menüebene 2 und können mit den Tasten

zwischen den Menüebenen wechseln. ACHTUNG! Die Batterie besitzt beim Abschalten durch den Batteriewächter nur noch einen Teil ihrer Ladekapazität. Vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird. Sobald die benötigte Spannung wieder zur Verfügung steht, kann die Anlage wieder betrieben werden. Kennzahl Unterspannungs- abschaltung Kennzahl Unterspannungs- abschaltung 1 22,2 6 23,0 2 22,4 7 23,1 3 22,6 8 23,2 4 22,8 9 23,4 5 22,9 10 23,6 RT780-Iveco--I-16s.book Seite 37 Donnerstag, 6. Juli 2017 3:16 15DE Konfiguration der Anlagen-Software CoolAir RT780

8.4 Menüebene 3: Vorgabe Betriebsmodus

Die Anlage startet immer mit einem definierten Betriebsmodus für die Raum- temperatur. Dieser Parameter kann konfiguriert werden: ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“ auf Seite 36). ✓ Das Display zeigt mit erster Ziffer die Menüebene und mit der zweiten und dritten Ziffer den einstellbaren Parameter an. ➤ Drücken Sie zweimal die Taste

zu wechseln. ➤ Drücken Sie die Taste , um den Parameter zu verändern. ✓ Die im Display angezeigten Ziffern blinken bis der eingegebene Parameter bestätigt wird. ➤ Wählen Sie mit den Tasten

den Betriebsmodus, mit dem die Anlage starten soll: ➤ Bestätigen Sie die Eingabe mit der Taste . ✓ Der eingestellte Wert wird gespeichert und beim Neustart der Anlage ver- wendet. ✓ Sie befinden sich nun wieder in der Menüebene 3 und können mit den Tasten

zwischen den Menüebenen wechseln. Kennzahl Betriebsmodus 0 Automatikmodus 1 Betriebsmodus 1 2 Betriebsmodus 2 3 Betriebsmodus 3 RT780-Iveco--I-16s.book Seite 38 Donnerstag, 6. Juli 2017 3:16 1539

CoolAir RT780 Konfiguration der Anlagen-Software

8.5 Menüebene 4: Werkseinstellung

Die im Konfigurationsmodus einstellbaren Parameter aus den Menüebenen 1 – 3 im können auf die Werkseinstellungen zurückgesetzt werden: ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“ auf Seite 36). ✓ Das Display zeigt mit erster Ziffer die Menüebene und mit der zweiten und dritten Ziffer den einstellbaren Parameter an. ➤ Drücken Sie dreimal die Taste

zu wechseln. ✓ Das Display zeigt -- an. ➤ Drücken Sie die Taste , um die Anlage auf die Werkseinstellungen zurück- zusetzen. ✓ Die im Display angezeigten Zeichen -- blinken. ➤ Drücken Sie die Taste

✓ Das Display zeigt 00 an. ➤ Bestätigen Sie die Eingabe mit der Taste . ✓ Die im Konfigurationsmodus eingestellten Parameter werden auf die Werks- einstellungen zurückgesetzt. ✓ Sie befinden sich nun wieder in der Menüebene 4 und können mit den Tasten + oder – zwischen den Menüebenen wechseln. RT780-Iveco--I-16s.book Seite 39 Donnerstag, 6. Juli 2017 3:16 15DE Technische Daten CoolAir RT780

8.6 Menüebene 5: Anzeige Temperatureinheit

Die Anlage kann die Raumtemperatur in °C oder °F anzeigen. Dieser Parameter kann konfiguriert werden: ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“ auf Seite 36). ✓ Das Display zeigt mit erster Ziffer die Menüebene und mit der zweiten und dritten Ziffer den einstellbaren Parameter an. ➤ Drücken Sie viermal die Taste

zu wechseln. ➤ Drücken Sie die Taste , um den Parameter zu verändern. ✓ Die im Display angezeigten Ziffern blinken bis der eingegebene Parameter bestätigt wird. ➤ Wählen Sie mit den Tasten

die Temperatureinheit, die die Anlage anzeigen soll. ➤ Bestätigen Sie die Eingabe mit der Taste . ✓ Der eingestellte Wert wird gespeichert und beim Neustart der Anlage ver- wendet. ✓ Sie befinden sich nun wieder in der Menüebene 5 und können mit den Tasten

zwischen den Menüebenen wechseln. 9 Technische Daten Standklimaanlage CoolAir RT780 Artikel Nr.: 9105306291 Max. Kühlleistung: 820 W Eingangsnennspannung: 24 Vg Eingangsspannungsbereich: 22,5 Vg – 30 Vg Max. Stromverbrauch: 22 A Unterspannungsabschaltung: konfigurierbar (Kapitel „Menüebene 2: Unterspannungsabschaltung“ auf Seite 37) Maße (L x B x H): 635x830x288mm Gewicht: ca. 21 kg RT780-Iveco--I-16s.book Seite 40 Donnerstag, 6. Juli 2017 3:16 1541
