| Producttype | Hulpairco voor vrachtwagencabine |
| Merk | Dometic |
| Model | CoolAir RT 780 |
| Maximaal koelvermogen | 820 W |
| Nominale voedingsspanning | 24 V (gelijkstroom) |
| Ingangsspanningsbereik | 22,5 V tot 30 V |
| Maximaal stroomverbruik | 22 A |
| Afmetingen (L x B x H) | 635 x 830 x 288 mm |
| Gewicht | Ongeveer 21 kg |
| Uitschakeling bij onderspanning | Instelbaar van 22,2 V tot 23,6 V |
| Instelbaar temperatuurbereik | 17 °C tot 30 °C (62 °F tot 86 °F) |
| Werkingsmodi | Automatisch en 3 handmatige modi |
| Installatietype | In het dakluik (dakopening) van de cabine |
| Voertuigcompatibiliteit | Iveco Stralis AS/AT en AS³ (hoog dak) |
| Accubeveiliging | Instelbare uitschakeling om overmatige ontlading te voorkomen |
| Temperatuurweergave | In °C of °F (instelbaar) |
| Gebruikstemperatuur bij koeling | Tot 43 °C omgevingstemperatuur |
| Inbegrepen accessoires | Montageset, afdekframe, kabels, afdichtingen |
| Veiligheidsvoorschriften | Installatie door een professional, stroom uitschakelen voor ingreep, niet gebruiken onder 0 °C |
| Onderhoud en reiniging | Stroom uitschakelen voor reiniging, geen brandbare vloeistoffen in de buurt gebruiken |
Veelgestelde vragen - CoolAir RT 780 DOMETIC
Gebruikersvragen over CoolAir RT 780 DOMETIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Airconditioning in PDF-formaat gratis! Vind uw handleiding CoolAir RT 780 - DOMETIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CoolAir RT 780 van het merk DOMETIC.
GEBRUIKSAANWIJZING CoolAir RT 780 DOMETIC

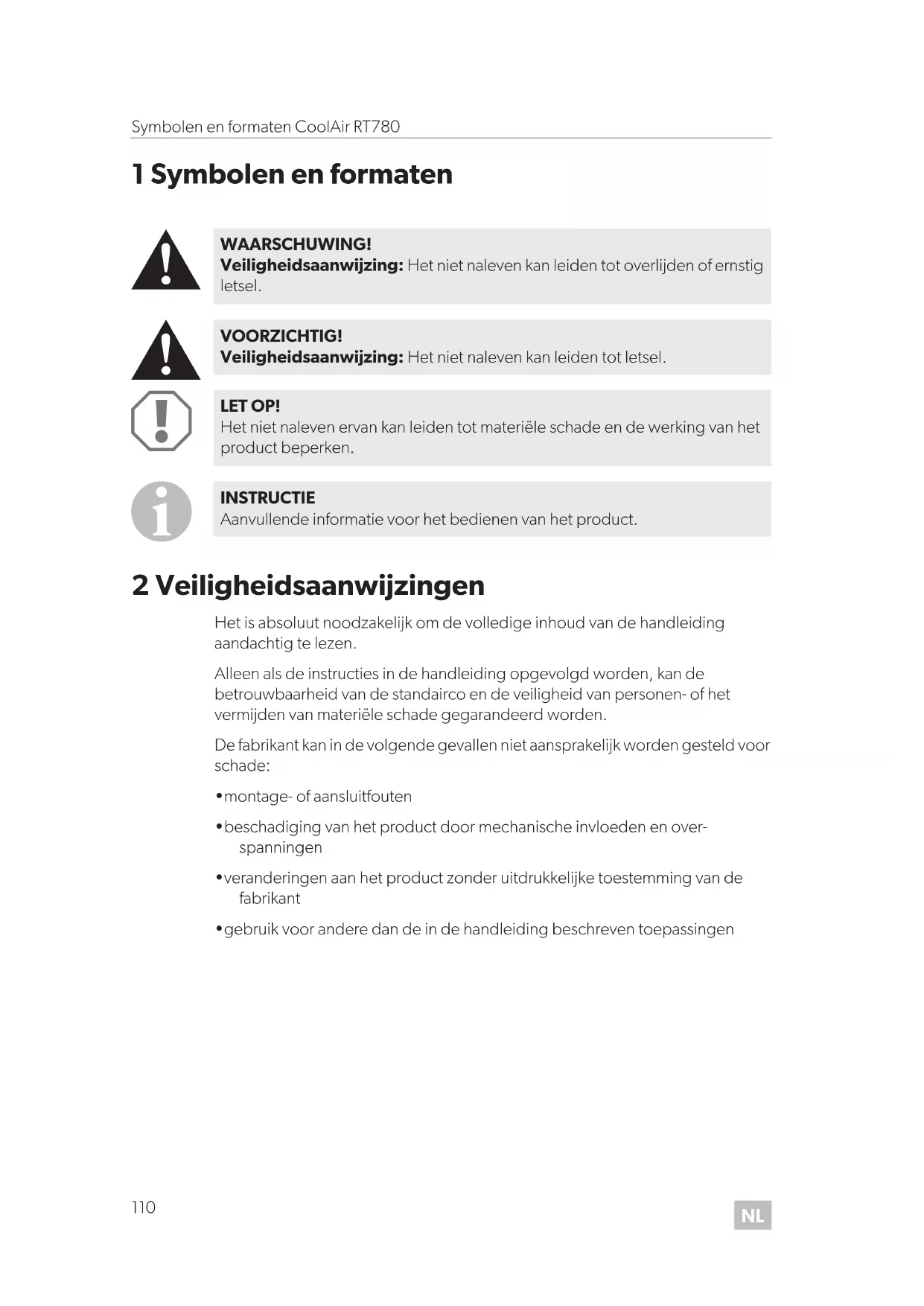

1 Symbolen en formaten.... 110
2 Veiligheidsaanwijzingen.... 110
2.1 Omgang met het toestel .....111
2.2 Omgang met elektrische leidingen.... 112
3 Handleidingconventies 112
3.1 Algemene informatie over de montagehandleiding 112
3.2 Doelgroep 112
4 Gebruik volgens de voorschriften 113
5 Omvang van de levering 113
6 Toebehoren.... 114
7 Installatie....114
7.1 Aanwijzingen voor de installatie 115
7.2 Dakraam demonteren 117
7.3 Bevestiging installatie voorbereiden (alleen Iveco Stralis AS ^3 ). 117
7.4 Installatie voorbereiden 117
7.5 Afdichting met dak van bestuurderscabine aanbrengen 118
7.6 Installatie in dakraam inbouwen 118
7.7 Elektrische voedingsleidingen plaatsen 119
7.8 Afdekframe bevestigen 120
8 Configuratie van de software van de installatie ..... 120
8.1 Starten en beëindigen configuratiemodus 121
8.2 Menuniveau 1: opgave instelwaarde temperatuur.... 121
8.3 Menuniveau 2: uitschakeling bij onderspanning ..... 122
8.4 Menuniveau 3: opgave bedrijfsmodus....123
8.5 Menuniveau 4: fabrieksinstelling....124
8.6 Menuniveau 5: weergave temperatuureenheid ..... 125
Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.
VOORZICHTIG!
Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.
LET OP!
Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.
INSTRUCTIE
Aanvullende informatie voor het bedienen van het product.
2 Veiligheidsaanwijzingen
Het is absoluut noodzakelijk om de volledige inhoud van de handleiding aandachtig te lezen.
Alleen als de instructies in de handleiding opgevolgd worden, kan de betrouwbaarheid van de standairco en de veiligheid van personen- of het vermijden van materiële schade gegarandeerd worden.
De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:
• montage- of aansluitfouten
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen
2.1 Omgang met het toestel
- De bewegingsvrijheid van opleggers (de buitenste randen van de oplegger bij het sturen of inknikken) en andere aangebouwde voertuigonderdelen mag niet worden beperkt.
- Gebruik de standairco alleen voor de door de fabrikant beschreven toepassing en voer geen wijzingen aan het toestel uit of bouw het ook niet om!
- Als de standairco zichtbaar beschadigd is, mag deze niet in gebruik worden genomen.
- De standairco moet zo veilig geïnstalleerd worden dat deze niet kan omvallen of omlaag vallen!
- De installatie, het onderhoud en eventuele reparaties mogen alleen door een gespecialiseerde firma uitgevoerd worden die met de daarmee verbonden gevaren resp. de betreffende voorschriften vertrouwd is!
- Plaats de standairco niet in de buurt van ontvlambare vloeistoffen en gassen.
- Gebruik de standairco niet bij buitentemperaturen onder 0 °C.
- In geval van brand maakt u niet het bovenste deksel van de standairco los, maar gebruikt u goedgekeurde blusmiddelen. Gebruik geen water om te blussen.
- Raadpleeg de fabrikant van uw voertuig of door de opbouw van de standairco de voertuighoogte in de voertuigpapieren gewijzigd moet worden.
- Opbouwhoogte Iveco Stralis AS/AT: 166 mm.
- Opbouwhoogte Iveco Stralis AS ^3 : 188 mm
- Maak bij werkzaamheden (reiniging, onderhoud enz.) aan de standairco alle verbindingen met de stroomvoorziening los!
2.2 Omgang met elektrische leidingen
- Als leidingen door wanden met scherpe randen geleid moeten worden, gebruik dan lege buizen of leidingdoorvoeren!
- Plaats geen losse of scherp geknikte leidingen op elektrisch geleidend materiaal (metaal)!
- Trek niet aan leidingen!
- Bevestig en plaats de leidingen zodanig, dat er niet over gestruikeld kan worden en beschadiging van de kabel uitgesloten is.
- De elektrische aansluiting mag alleen door een gespecialiseerde firma worden uitgevoerd.
- Beveilig de aansluiting aan het stroomnet in het voertuig met een zekering van 25 ampère.
- Leg de voedingsleiding (accukabel) nooit in de buurt van signaal- of stuurleidingen.
3 Handleidingconventies
3.1 Algemene informatie over de montagehandleiding
Deze montagehandleiding bevat belangrijke informatie en instructies voor de installatie van de standairco. De informatie hierin is bedoeld voor het installatiebedrijf van de standairco.
De volgende aanwijzingen helpen u bij het correcte gebruik van de montagehandleiding:
- De montagehandleiding is een onderdeel van de leveromvang en moet zorgvuldig bewaard worden.
- De montagehandleiding bevat belangrijke aanwijzingen voor de montage en dient tegelijk als naslagwerk voor reparaties.
- Bij het niet naleven van deze montagehandleiding is de fabrikant niet aansprakelijk. Alle claims zijn in dergelijke gevallen uitgesloten.
3.2 Doelgroep
De informatie over installatie en configuratie in deze handleiding richt zich tot vaklieden in installatiebedrijven die met de toe te passen richtlijnen en veiligheidsmaatregelen bij de montage van toebehoren voor vrachtwagens vertrouwd zijn.
4 Gebruik volgens de voorschriften
Met de montageset (AS/AT: artikelnr. 9100300104, AS ^3 : artikelnr. 9100300105) kan de standairco CoolAir RT780 (artikelnr. 9105305547) in een in de fabriek aangebrachte opening in het dakraam (ventilatieraam) van een Iveco Stralis AS/AT (hoog dak) of Iveco Stralis AS ^3 (hoog dak) bestuurders-cabine worden ingebouwd.
LET OP!
- Het toestel RT780 is niet voor de installatie in bouwmachines, landmachines of dergelijke werkapparaten geschikt. Bij te sterke trillingen kan het toestel niet goed functioneren.
- Het gebruik van het toestel RT780 met spanningswaarden die van de opgegeven waarden afwijken, leidt tot beschadiging van het toestel.
INSTRUCTIE
De standairco RT780 is voor een omgevingstemperatuur van max. 43 °C in de koelmodus ontworpen.
5 Omvang van de levering
CoolAir RT780 montageset voor Iveco Stralis AS/AT, artikelnr. 9100300104
Aanduiding onderdeel Aantal Artikelnr.
| Montagehandleiding 1 4445102177 | ||
| Afdekframe 1 4443000260 | ||
| 2,5 m afdichtingsband (profiel: 10 x 20 mm) 1 – | ||
| Afstandshuls L = 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Zeskantschroef M8 x 45 | 12 | - |
| Onderlegschijf 8,4 x 20 | 12 – | |
| Veerring M8 | 12 – | |
| Aansluitkabel 6 mm2 x 4 m | 1 | 4441300149 |
| Kabelbinder | 1 – | |
CoolAir RT780 montageset voor Iveco Stralis AS ^3 , artikelnr. 9100300105
| Aanduiding onderdeel Aantal Artikelnr. | ||
| Montagehandleiding 1 4445102177 | ||
| Afdekframe 1 4443000260 | ||
| 2,5 m afdichtingsband (profiel: 35 x 20 mm) 1 – | ||
| afstandshuls L = 40 mm 12 4443900237 | ||
| Zeskantschroef M8 x 65 12 | - | |
| Onderlegschijf 8,4 x 20 | 12 – | |
| Veerring M8 | 12 – | |
| Aansluitkabel 8 mm ^2 x 9,5 m | 1 | 4441300097 |
| Kabelbinder | 1 | - |
6 Toebehoren
Als toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):
| Aanduiding onderdeel Artikelnr. | |
| Aansluitkabel 8 mm2 x 11 m | 9100300027 |
7 Installatie
LET OP!
- De installatie van de standairco mag alleen door daarvoor opgeleide vaklieden uitgevoerd worden. De volgende informatie is bestemd voor vaklieden die met de betreffende richtlijnen en veiligheidsmaatregelen vertrouwd zijn.
- De fabrikant is alleen aansprakelijk voor de onderdelen die bij de levering inbegrepen zijn. Bij de montage van de installatie samen met onderdelen van andere fabrikanten vervallen de aanspraken op garantie.
- Voordat u op het dak van het voertuig gaat staan, dient u na te gaan of het dak daarvoor geschikt is. Toegestane dakbelastingen kunt u bij de fabrikant van het voertuig navragen.
7.1 Aanwijzingen voor de installatie
Voor de installatie van de standairco moet deze montagehandleiding volledig gelezen worden.
De volgende tips en aanwijzingen moeten bij de installatie van de standairco in acht genomen worden:
WAARSCHUWING!
Voor werkzaamheden aan componenten, die op elektriciteit werken, moet ervoor gezorgd worden dat hier geen spanning meer op staat!
- Voor installatie van de standairco moet altijd worden gecontroleerd of door de montage van de standairco evt. voertuigcomponenten beschadigd of in hun werking beperkt kunnen worden. Aan de hand van afb. 1, pagina 3 en afb. 2, pagina 3 kunt u de afmetingen van de gemonteerde installatie controleren. De gestippelde lijn heeft hierbij betrekking op het midden van de dakraamopening.
- Voor de montage moet u – via de voertuigfabrikant – nagaan of de opbouw voor het statische gewicht en de belastingen door de airconditioning geschikt is voor een voertuig in beweging. De fabrikant van de standairco kan niet aansprakelijk gesteld worden.
- De dakhelling van het montagevlak mag in rijrichting niet meer dan 20° bedragen.
- De meegeleverde montageonderdelen mogen bij de montage niet eigenmachtig worden gewijzigd.
- De ventilatieopeningen (roosters) mogen niet afgedekt worden (minimumafstand tot andere aanbouwdelen: 10 cm).
- U kunt de installatie zowel via de hoofdverdeler van de vrachtwagen als direct met de accu verbinden. Hierbij dient u de voorkeur te geven aan de aansluiting via de hoofdverdeler. Bij enkele voertuigen worden grotere verbruikers bij aansluiting via de hoofdverdeler na korte tijd uitgeschakeld, wanneer de stroombehoefte te hoog is. Vraag uw voertuigfabrikant naar de specificaties van de hoofdverdeler.
- Neem bij de installatie van het systeem en bij de elektrische aansluiting de instructies van de fabrikant in acht.
- Neem ook het aansluitschema voor het toestel in acht:
| Nr. in afb. 8, pagina 6 Omschrijving | ||||||
| 1 Bedieningsfolie | ||||||
| 2 Verbindingskabel | ||||||
| 3 Kamertemperatuursensor | ||||||
| 4 | M | a | s | s | a | / |
| 5 Klickson (compressor) | ||||||
| 6 | C | o | m | p | r | e |
| 7 Condensatorventilator | ||||||
| 8 Verdamperventilator | ||||||
| 9 | M | a | s | s | a | / |
| 10 Zekering 25 A | ||||||
| 11 Zekering 2 A | ||||||
| 12 Zekering 4 A | ||||||
a
S
a
WAARSCHUWING!
Voor de installatie van de standairco moeten alle verbindingen met de accu van het voertuig losgemaakt worden.
Bij het niet naleven van dit voorschrift bestaat er gevaar voor elektrische schokken.
VOORZICHTIG!
Een verkeerde installatie van de standairco kan tot onherstelbare schade aan het toestel leiden en de veiligheid van de gebruiker in gevaar brengen.
Als de standairco niet conform deze montagehandleiding wordt geïnstalleerd, kan de fabrikant niet aansprakelijk worden gesteld. Niet voor bedrijfsstoringen en voor de veiligheid van de standairco, in het bijzonder niet voor lichamelijk letsel en/of materiële schade.
INSTRUCTIE
Nadat u de installatie hebt geïnstalleerd, moeten de vastgelegde parameters van de software van de installatie worden gecontroleerd (hoofdstuk „Configuratie van de software van de installatie" op pagina 120).
7.2 Dakraam demonteren
▶Verwijder alle schroeven en bevestigingen van het aanwezige dakraam.
▶Neem het dakraam eruit.
▶Verwijder het afdichtingsmateriaal rond de opening, zodat de ondergrond schoon en vetvrij is.
INSTRUCTIE
Voer al het afvalmateriaal, inclusief lijm, silicone en afdichtingen gescheiden af.
Neem hierbij de plaatselijke afvoervoorschriften in acht.
7.3 Bevestiging installatie voorbereiden (alleen Iveco Stralis AS ^4 )
▶ Vergroot de 12 af fabriek voor de bevestiging van het dakraam gebruikte ∅ 6,5 mm boorgaten tot 8,5 mm diameter.
7.4 Installatie voorbereiden
LET OP!
Beveilig de installatie bij de voorbereidingen op het werkoppervlak tegen vallen.
Let op een vlakke en schone ondergrond, zodat de installatie niet beschadigd raakt.
Leg de standairco met de behuizing naar beneden op een werkoppervlak.
LET OP!
Draai de draadschroefinzetstukken verticaal erin.
Overschrijd daarbij niet het indraaimoment van 10 Nm.
Draai de 12 zelfborende draadschroefinzetstukken M8 in de met „1“ en „4“ gemarkeerde blinde gaten (afb. 3, pagina 4).
Gebruik daarvoor de 1/4" bit.
7.5 Afdichting met dak van bestuurderscabine aanbrengen
LET OP!
Zorg ervoor dat het hechtvlak voor de afdichting tussen installatie en dak van de bestuurderscabine schoon (vrij van stof, olie enz.) is.
Plak de 2,5 m lange afdichtingsband, de contour van de dakraamopening volgend, op het dak van de bestuurderscabine (afb. 4, pagina 4):
- RT780 Iveco Stralis AS/AT: afdichtingsband 10 x 20 mm
- RT780 Iveco Stralis AS ^3 : afdichtingsband 35 x 20 mm
▶Breng op de stootrand en de bovenkant van de afdichtingsband van een plastisch, niet hardend butylafdichtingsmateriaal (bijv. SikaLastomer-710) aan.
7.6 Installatie in dakraam inbouwen
Zet de installatie in het midden en in rijrichting (afb. 1, pagina 3) op de dakraamopening.
INSTRUCTIE
Er moet voor een perfecte centrering van de standairco gezorgd worden. Na het plaatsen op het voertuigdak moet de afdichting rondom tegen het voertuigdak aansluiten. Alleen zo is een perfecte afdichting mogelijk!
▶ Positioneer de afstandshuls (afb. 6 1, pagina 5) aan de bevestigingsboringen, zoals in afb. 6, pagina 5 weergegeven.
- RT780 Iveco Stralis AS/AT: afstandshuls L = 18 mm
- RT780 Iveco Stralis AS ^3 : afstandshuls L= 40 mm
▶ Schroef telkens een zeskantschroef (afb. 6 4, pagina 5) met onderlegschijf (afb. 6 2, pagina 5) en veerring (afb. 6 3, pagina 5) in de 12 schroefdraadinzetstukken aan de onderkant van de installatie.
– RT780 Iveco Stralis AS/AT: zeskantschroef M8 x 45 mm
– RT780 Iveco Stralis AS ^3 : zeskantschroef M8 x 65 mm
LET OP!
Overschrijd nooit het aangegeven draaimoment. Alleen zo kunt u vermijden dat de schroefdraadinzetstukken losbreken.
▶Draai de schroeven met een draaimoment van 8 Nm vast.
7.7 Elektrische voedingsleidingen plaatsen
WAARSCHUWING!
- De elektrische aansluiting mag alleen door gespecialiseerd vakpersoneel worden uitgevoerd.
- Voor werkzaamheden aan elektrische componenten moet ervoor gezorgd worden dat er geen spanning is!
LET OP!
- Beveilig de aansluiting aan het stroomnet in het voertuig met een zekering van 25 ampère.
- De accu moet in staat zijn om de nodige stroom en spanning (hoofdstuk „Technische gegevens“ op pagina 125) te leveren.
INSTRUCTIE
De installatie beschikt standaard over:
- Iveco Stralis AS/AT: een 4 m lange kabel met een doorsnede van 6 mm ^2
- Iveco Stralis AS ^3 : een 9,5 m lange kabel met een doorsnede van 8 mm ^2 Indien langere kabellengtes nodig zijn, moet de kabeldiameter door een geautoriseerde werkplaats worden vergroot:
In dit geval snijdt u de kabel zo dicht mogelijk bij de installatie (max. 0,5 m) af en maakt u vervolgens een vakkundige verbinding met een grotere kabeldiameter.
De fabrikant raadt aan:
- Iveco Stralis AS/AT: bij een verlenging van de kabel met 4 m tot 6 m lengte een doorsnede van minstens 8 mm ^2
- Iveco Stralis AS/AT: bij een verlenging van de kabel met 9 m tot 11 m lengte een doorsnede van minstens 10 mm ^2
Iveco Stralis AS/AT: U kunt de installatie zowel via de hoofdverdeler van de vrachtwagen als direct met de accu verbinden. Hierbij dient u de voorkeur te geven aan de aansluiting via de hoofdverdeler. Vraag uw voertuigfabrikant naar de specificaties van de hoofdverdeler.
Iveco Stralis AS ^3 : U kunt de installatie zowel via de hoofdverdeler van de vrachtwagen als direct met de accu verbinden. Hierbij moet de voorkeur gegeven worden aan de aansluiting direct aan de accu, omdat aan de hoofdverdeler aangesloten verbruikers na ca. 10 min uitgeschakeld worden als ze een hoge stroombehoefte hebben.
Leg de voedingsleiding aan en sluit deze op het voertuig aan (rode leiding op plus en zwarte leiding op min).
▶ Steek de stekker van de voedingsleiding in de bus van de voedingsleiding van de standairco.
▶Beveilig de voedingsleiding voor de trekontlasting met een kabelbinder, bijv. op het dak van de bestuurderscabine.
7.8 Afdekframe bevestigen
LET OP!
Draai de schroeven slechts voorzichtig aan, zodat het afdekframe niet beschadigd raakt.
Bevestig het afdekframe (afb. 5, 5, pagina 5) zoals het originele frame voor het schuifdak.
8 Configuratie van de software van de installatie
Voor de eerste ingebruikneming van de installatie kan de besturing aan de verschillende inbouwomstandigheden worden aangepast. Deze aanpassing moet door de monteur worden uitgevoerd.
In een configuratiemodus worden de volgende parameters van de software van de installatie (afb. 7, pagina 6) ingesteld:
| Menu-niveau | Parameter Betekenis | Fabrieks-instelling | |
| 1 | O p g instelwaarde temperatuur | De installatie start met de hier gedefini-eerde temperatuur-instelwaarde. | 20 °C (68 °F) |
| 2 | Uitschakeling bij onderspanning | De accubewaker schakelt bij de hier gedefinieerde spanning de installatie uit. | Waarde 4 = 22,8 V |
| 3 | Opgave bedrijfsmodus | De installatie start met de hier gedefini-eerde bedrijfsmodus. | 0 = auto-matische modus |
| 4 | F a b instellingen | rDe parameters 1k3 kumen op de fabriek-sinstellingen worden teruggezet. | -- |
| 5 | W e e temperatuur-eenheid | De temperatuur karen °C of °F worden aangegeven. | °C |
INSTRUCTIE
De configuratiemodus kan ook nog opgeroepen worden, als de onderspanningsbeveiliging de installatie heeft uitgeschakeld en er nog een restspanning ter beschikking staat.
8.1 Starten en beëindigen configuratiemodus
De instelbare parameters kunnen in de configuratiemodus worden gewijzigd:
▶Houd bij het inschakelen met de toets de beide toetsen + en – zolang ingedrukt tot de LED compressor knippert.
√U bent nu in de configuratiemodus.
√ Het display toont gedurende 2 seconden de displayversie (bijv. „3.1S“).
√Het display geeft met het eerste cijfer het menuniveau en met het tweede en derde cijfer de instelbare parameter weer – bijv. 1.17 voor menuniveau 1 en een opgegeven instelwaarde van 17 °C.
INSTRUCTIE
Als er 60 seconden lang geen gegevens via het bedieningspaneel worden ingevoerd, wordt de configuratiemodus verlaten en de installatie schakelt uit.
▶Druk op de toets om de configuratiemodus te verlaten.
8.2 Menuniveau 1: opgave instelwaarde temperatuur
De installatie start altijd met een gedefinieerde instelwaarde voor de ruimtetemperatuur. Deze parameter kan binnen een bereik van 17 tot 30 °C (62 tot 86 °F) worden geconfigureerd.
▶Start de configuratiemodus (hoofdstuk „Starten en beëindigen configuratiemodus“ op pagina 121).
√Het display geeft met het eerste cijfer het menuniveau en met het tweede en derde cijfer de instelbare parameter weer.
▶Druk op de toets om de parameter te wijzigen.
▶Selecteer met de toetsen + of –de instelwaarde (in °C) waarmee de installatie moet starten.
√De in het display weergegeven cijfers knipperen tot de ingevoerde parameter wordt bevestigd.
▶Bevestig de invoer met de toets.
√De ingestelde waarde wordt opgeslagen en bij herstart van de installatie gebruikt.
√U bevindt zich nu weer in menuniveau 1 en kunt met de toetsen+ of- tussen de menuniveaus wisselen.
8.3 Menuniveau 2: uitschakeling bij onderspanning
De accubewaker beschermt de accu tegen te diepe ontlading.
LET OP!
De accu beschikt bij het uitschakelen door de accubewaker nog maar over een deel van zijn laadcapaciteit. Vermijd veelvuldig starten of het gebruik van stroomverbruikers. Zorg ervoor dat de accu weer geladen wordt. Zodra de benodigde spanning weer ter beschikking staat, kan de installatie weer worden gebruikt.
Als voor de standairco alleen nog de hier ingestelde voedingsspanning ter beschikking staat, wordt de installatie uitgeschakeld.
▶ Start de configuratiemodus (hoofdstuk „Starten en beëindigen configuratiemodus“ op pagina 121).
√ Het display geeft met het eerste cijfer het menuniveau en met het tweede en derde cijfer de instelbare parameter weer.
▶Druk één keer op de toets + om naar menuniveau 2 over te schakelen.
▶Druk op de toets om de parameter te wijzigen.
√De in het display weergegeven cijfers knipperen tot de ingevoerde parameter wordt bevestigd.
▶Selecteer met de toetsen + of – de waarde voor de onderspanningsuitschakeling. De in het digitale display op de tweede en derde plaats weergegeven waarde staat voor een spanning (in volt) waarbij de installatie wordt uitgeschakeld:
| Waarde | Onderspannings-uitschakeling |
| 122,2 623,0 | |
| 222,4 123,1 | |
| 322,6 823,2 | |
| 422,8 923,4 | |
| 522,9 1023,6 |
| Waarde | Onderspannings-uitschakeling |
▶Bevestig de invoer met de toets.
√De ingestelde waarde wordt opgeslagen en bij herstart van de installatie gebruikt.
√U bevindt zich nu weer in menuniveau 2 en kunt met de toetsen + of - tussen de menuniveaus wisselen.
8.4 Menuniveau 3: opgave bedrijfsmodus
De installatie start altijd met een gedefinieerde bedrijfsmodus voor de ruimte-temperatuur. Deze parameter kan worden geconfigureerd:
▶Start de configuratiemodus (hoofdstuk „Starten en beëindigen configuratiemodus“ op pagina 121).
√Het display geeft met het eerste cijfer het menuniveau en met het tweede en derde cijfer de instelbare parameter weer.
▶Druk twee keer op de toets + om naar het menuniveau 3 te gaan.
▶Druk op de toets om de parameter te wijzigen.
√De in het display weergegeven cijfers knipperen tot de ingevoerde parameter wordt bevestigd.
▶Selecteer met de toetsen + of - de bedrijfsmodus waarmee de installatie moet starten:
Waarde Bedrijfsmodus
| 0Automatische modus |
| 1Bedrijfsmodus 1 |
| 2Bedrijfsmodus 2 |
| 3Bedrijfsmodus 3 |
▶Bevestig de invoer met de toets.
√De ingestelde waarde wordt opgeslagen en bij herstart van de installatie gebruikt.
√U bevindt zich nu weer in menuniveau 3 en kunt met de toetsen + of – tussen de menuniveaus wisselen.
8.5 Menuniveau 4: fabrieksinstelling
De in de configuratiemodus instelbare parameters uit de menuniveaus 1 – 3 kunnen op de fabrieksinstellingen worden teruggezet:
▶ Start de configuratiemodus (hoofdstuk „Starten en beeindigen configuratiemodus“ op pagina 121).
√Het display geeft met het eerste cijfer het menuniveau en met het tweede en derde cijfer de instelbare parameter weer.
▶Druk drie keer op de toets + om naar het menuniveau 4 te gaan.
√ Het display geeft -- weer.
▶Druk op de toets om de installatie op de fabrieksinstellingen terug te zetten.
√ De in het display weergegeven tekens -- knipperen.
▶Druk op de toets +.
√ Het digitale display geeft 00 weer.
▶Bevestig de invoer met de toets.
√De in de configuratiemodus ingestelde parameters worden op de fabrieksinstellingen teruggezet.
√ U bevindt zich nu weer in menuniveau 4 en kunt met de toetsen + of - tussen de menuniveaus wisselen.
8.6 Menuniveau 5: weergave temperatuureenheid
De installatie kan de ruimtetemperatuur in °C of °F aangeven. Deze parameter kan worden geconfigureerd:
▶ Start de configuratiemodus (hoofdstuk „Starten en beeindigen configuratiemodus" op pagina 121).
√Het display geeft met het eerste cijfer het menuniveau en met het tweede en derde cijfer de instelbare parameter weer.
▶Druk vier keer op de toets + om naar het menuniveau 5 te gaan.
▶Druk op de toets om de parameter te wijzigen.
√De in het display weergegeven cijfers knipperen tot de ingevoerde parameter wordt bevestigd.
▶Selecteer met de toetsen + of – de temperatuureenheid die de installatie moet aangeven.
▶Bevestig de invoer met de toets.
√De ingestelde waarde wordt opgeslagen en bij herstart van de installatie gebruikt.
√U bevindt zich nu weer in menuniveau 5 en kunt met de toetsen + of - tussen de menuniveaus wisselen.
| standairco CoolAir RT780 | |
| Artikelnr.: 9105306291 | |
| Max. koelvermogen: 820 W | |
| Nominale ingangsspanning: 24 V--- | |
| Ingangsspanning: | 22,5 V--- - 30 V--- |
| Max. stroomverbruik: 22 A | |
| Onderspanningsuitschakeling: Configureerbaar (hoofdstuk „Menuniveau 2: uit-schakeling bij onderspanning” op pagina 122) | |
| Afmetingen (l x b x h): | 635 x 830 x 288 mm |
| Gewicht: | ca. 21 kg |
