| Тип продукта | Вспомогательный кондиционер для кабины грузовика |
| Бренд | Dometic |
| Модель | CoolAir RT 780 |
| Максимальная мощность охлаждения | 820 Вт |
| Номинальное напряжение питания | 24 В (постоянный ток) |
| Диапазон входного напряжения | 22,5 В до 30 В |
| Максимальное потребление тока | 22 А |
| Размеры (Д x Ш x В) | 635 x 830 x 288 мм |
| Вес | Около 21 кг |
| Отключение при пониженном напряжении | Настраивается от 22,2 В до 23,6 В |
| Диапазон заданной температуры | от 17 °C до 30 °C (от 62 °F до 86 °F) |
| Режимы работы | Автоматический и 3 ручных режима |
| Тип установки | В люк (отверстие в крыше) кабины |
| Совместимость с транспортным средством | Iveco Stralis AS/AT и AS³ (высокая крыша) |
| Защита аккумулятора | Настраиваемое отключение для предотвращения чрезмерного разряда |
| Отображение температуры | В °C или °F (настраивается) |
| Рабочая температура при охлаждении | До 43 °C окружающей среды |
| В комплекте | Монтажный комплект, накладная рамка, кабели, прокладки |
| Указания по безопасности | Установка профессионалом, отключать питание перед обслуживанием, не использовать при температуре ниже 0 °C |
| Уход и очистка | Отключать перед чисткой, не использовать легковоспламеняющиеся жидкости поблизости |
Часто задаваемые вопросы - CoolAir RT 780 DOMETIC
Вопросы пользователей о CoolAir RT 780 DOMETIC
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Кондиционирование в формате PDF бесплатно! Найдите своё руководство CoolAir RT 780 - DOMETIC и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. CoolAir RT 780 бренда DOMETIC.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CoolAir RT 780 DOMETIC
Монтажный комплект для Iveco Stralis AS/AS и AT (с высокой крышей)
Инструкция по монтажу .....190
PL
1 Символы и форматы.... 191
2 Указания по технике безопасности ..... 191
2.1 Обращение с прибором.....192
2.2 Обращение с электрическими проводами .....193
3 Правила, действующие в данной инструкции.....193
3.1 Общая информация об инструкции по монтажу.....193
3.2 Целевая группа .....193
4 Использование по назначению ..... 194
5 Объем поставки ..... 194
6 Принадлежности ..... 195
7 Монтаж....195
7.1 Указания по монтажу.....196
7.2 Демонтаж люка в крыше.....198
7.3 Подготовка крепления системы (только Iveco Stralis AS3) .....198
7.4 Подготовка системы ..... 198
7.5 Установка уплотнения на крышу кабины.....199
7.6 Монтаж системы в люке на крыше .....199
7.7 Прокладка питающих кабелей ..... 200
7.8 Крепление рамки .....201
8 Конфигурация программы системы....201
8.1 Пуск и завершение режима конфигурации ..... 202
8.2 Уровень меню 1: Установка заданного значения температуры ..... 202
8.3 Уровень меню 2: Отключение при пониженном напряжении ..... 203
8.4 Уровень меню 3: Установка режима работы ..... 204
8.5 Уровень меню 4: Заводская настройка ..... 205
8.6 Уровень меню 5: Единица измерения температуры..... 206
9 Технические данные .....206

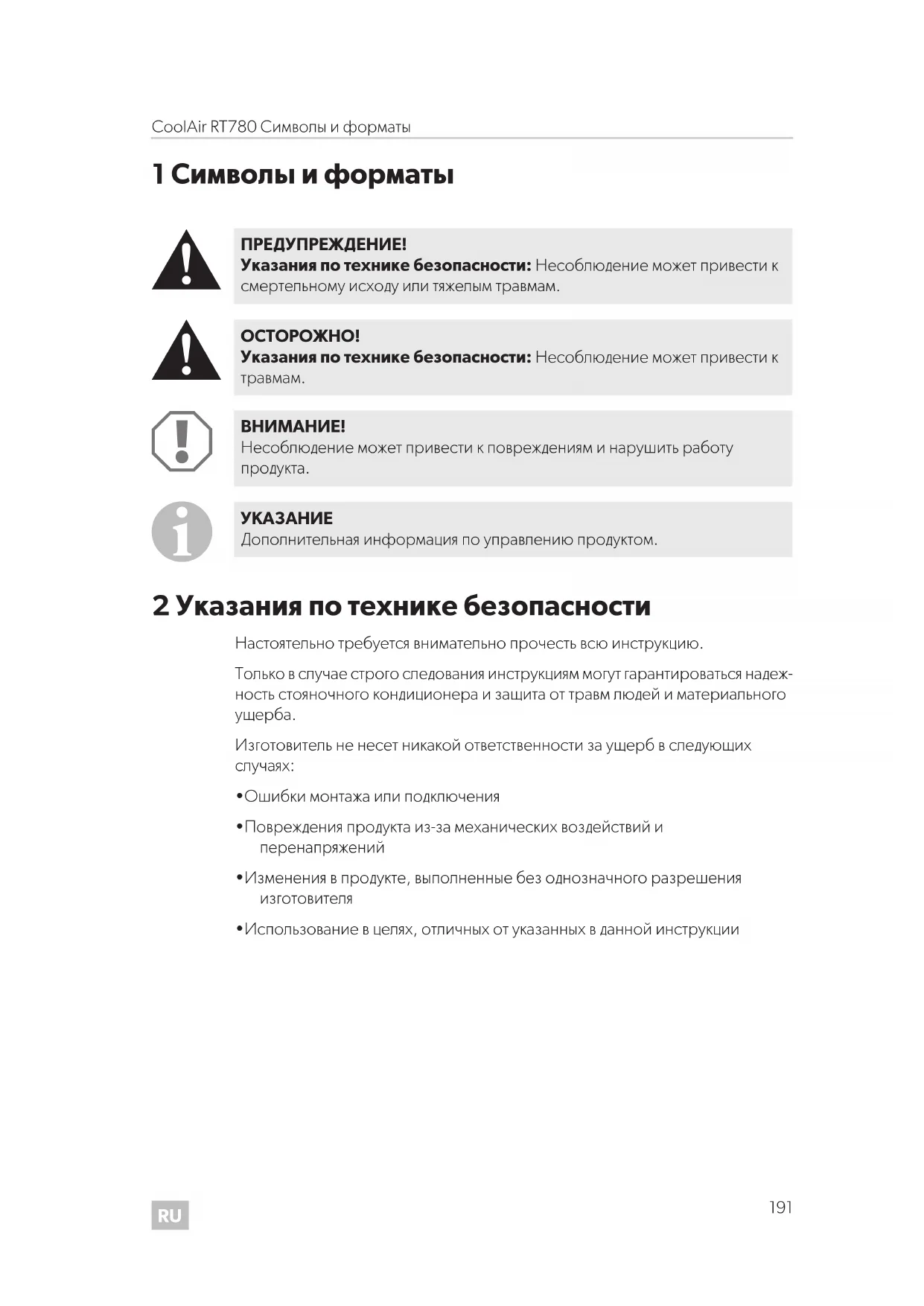

1 Символы и форматы
ПРЕДУПРЕЖДЕНИЕ!
Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.
ОСТОРОЖНО!
Указания по технике безопасности: Несоблюдение может привести к травмам.
ВНИМАНИЕ!
Несоблюдение может привести к повреждениям и нарушить работу продукта.
УКАЗАНИЕ
Дополнительная информация по управлению продуктом.
2 Указания по технике безопасности
Настоятельно требуется внимательно прочесть всю инструкцию.
Только в случае строго следования инструкциям могут гарантироваться надежность стояночного кондиционера и защита от травм людей и материального ущерба.
Изготовитель не несет никакой ответственности за ущерб в следующих случаях:
- Ошибки монтажа или подключения
- Повреждения продукта из-за механических воздействий и перенапряжений
- Изменения в продукте, выполненные без однозначного разрешения изготовителя
- Использование в целях, отличных от указанных в данной инструкции
2.1 Обращение с прибором
- Не должна ограничиваться свобода движения полуприцепов (наружных краев полуприцепа при повороте или изгибе соединения) и других навесных узлов автомобиля.
- Используйте стояночный кондиционер только по указанному изготовителем назначению и не выполняйте никаких изменений и переделок на приборе!
- Если стояночный кондиционер имеет видимые повреждения, запрещается вводить его в работу.
- Стояночный кондиционер должен быть установлен так, чтобы исключить опасность его опрокидывания или падения!
•Монтаж, техническое обслуживание и ремонт разрешается выполнять только специализированной организации, знакомой со связанными с этим опасностями и с соответствующими предписаниями! - Не эксплуатируйте стояночный кондиционер вблизи легковоспламеняющихся жидкостей и газов.
- Не эксплуатируйте стояночный кондиционер при наружных температурах ниже 0 °C.
- В случае пожара не снимайте верхнюю крышку кондиционера, а используйте допущенные средства пожаротушения. Не используйте воду для тушения пожара.
- Выясните у изготовителя Вашего автомобиля, не требуется ли в связи с установкой стояночного кондиционера изменение записи о высоте автомобиля в паспорте автомобиля.
– Высота надстройки Iveco Stralis AS/AT: 166 мм.
– Высота надстройки Iveco Stralis AS ^3 : 188 мм - При работах (очистке, техническом обслуживании и т. п.) на кондиционере отсоединяйте все линии подачи электропитания!
2.2 Обращение с электрическими проводами
- Если необходимо провести электрические провода через стенки с острыми краями, то используйте металлорукава или кабельные вводы!
- Не прокладывайте незакрепленные или сильно изогнутые провода по электропроводящим материалам (метаплу)!
- Не тяните за провода!
- Крепите и прокладывайте провода так, чтобы исключить опасность спотыкания и повреждения кабеля.
- Подключение к электрической сети разрешается выполнять только специализированной организации.
- Защищайте подключение к сети в автомобиле предохранителем на силу тока 25 ампер.
- Не прокладывайте кабель электропитания (кабель от батареи) вблизи от сигнальных и управляющих линий.
З Правила, действующие в данной инструкции
3.1 Общая информация об инструкции по монтажу
Данная инструкция по монтажу содержит важнейшую информацию и указания по монтажу стояночного кондиционера. Содержащаяся информация предназначена для организации, выполняющей монтаж кондиционера.
Следующие указания помогут Вам правильно пользоваться инструкцией по монтажу:
- Инструкция по монтажу является частью объема поставки и должна аккуратно храниться.
- Инструкция по монтажу дает важные указания по монтажу и одновременно служит справочником в случае ремонта.
- При несоблюдении данной инструкции по монтажу изготовитель не несет никакой ответственности. В этом случае исключены любые притязания.
3.2 Целевая группа
Информация по монтажу и конфигурации в данной инструкции предназначена для сотрудников монтажной организации, которые знакомы с применяемыми директивами и мерами безопасности при монтаже комплектующих и принадлежностей на грузовые автомобили.
4 Использование по назначению
Монтажный комплект (AS/AT: арт. № 9100300104, AS³: арт. № 9100300105) делает возможным монтаж стояночного кондиционера CoolAir RT780 (арт. № 9105305547) в имеющееся в заводском исполнении отверстие люка в крыше (вентиляционного люка) кабины автомобиля Iveco Stralis AS/AT (с высокой крышей) или Iveco Stralis AS³ (с высокой крышей).
ВНИМАНИЕ!
- Прибор RT 780 не пригоден для установки на строительных и сельскохозяйственных машинах или аналогичном рабочем оборудовании. При сильных вибрациях не гарантируется надлежащая работа.
- Эксплуатация прибора RT780 от напряжения, отличающегося от указанного, ведет к повреждениям прибора.
УКАЗАНИЕ
Прибор RT780 не рассчитан на окружающую температуру свыше 43 °C в режиме охлаждения.
5 0 6 ь е м п о с т
CoolAir RT780 монтажный комплект для Iveco Stralis AS/AT, Арт. № 9100300104
Наименование деталей Кол-во Арт. №
| Инструкция по монтажу 1 4445102177 | ||
| Рамка 1 4443000260 | ||
| 2,5 м уплотнительной ленты (профиль: 10 x 20 мм) 1 – | ||
| Распорная втулка L = 18 мм, ∅ 14 мм | 12 | 4443900236 |
| Винт с шестигранной головкой M8 x 45 12 – | ||
| Подкладная шайба 8,4 x 20 | 12 – | |
| Пружинная шайба M8 | 12 – | |
| Соединительный кабель 6 мм ^2 x 4 м | 1 | 4441300149 |
| Кабельная стяжка | 1 – | |
CoolAir RT780 монтажный комплект для Iveco Stralis AS ^3 , Арт. № 9100300105
Наименование деталей Кол-во Арт. №
| Инструкция по монтажу 1 4445102177 | ||
| Рамка 1 4443000260 | ||
| 2,5 м уплотнительной ленты (профиль: 35 x 20 мм) 1 – | ||
| Распорная втулка L = 40 мм 12 4443900237 | ||
| Винт с шестигранной головкой M8 x 65 12 – | ||
| Подкладная шайба 8,4 x 20 12 – | ||
| Пружинная шайба M8 12 – | ||
| Соединительный кабель 8 мм ^2 x 9,5 м | 1 | 4441300097 |
| Кабельная стяжка | 1 – | |
6 Принадлежности
Продается в качестве принадлежности (не входит в объем поставки):
Наименование деталей Арт. №
| Соединительный кабель 8 мм2 x 11 м | 9100300027 |
7 М о н т а ж
ВНИМАНИЕ!
- Монтаж стояночного кондиционера разрешается выполнять только обученным этому специалистам. Последующая информация предназначена для специалистов, которые знакомы с применяемыми директивами и мерами безопасности.
- Изготовитель несет ответственность только за детали, входящие в объем поставки. При монтаже кондиционера вместе с деталями иных изготовителей гарантия теряет свою силу.
- Перед тем, как встать на крышу автомобиля, проверьте, рассчитана ли она на нагрузку от людей. Допустимые нагрузки на крышу можно выяснить у изготовителя автомобиля.
7.1 Указания по монтажу
Перед монтажом кондиционера необходимо полностью прочесть данную инструкцию по монтажу.
Следующие указания и советы следует соблюдать при монтаже кондиционера:
ПРЕДУПРЕЖДЕНИЕ!
Перед работами на работающих от электрического тока узлах убедиться в отсутствии напряжения!
• Перед монтажом кондиционера необходимо убедиться в том, что
вследствие монтажа кондиционера не могут быть повреждены другие узлы
автомобиля и не может быть ухудшена их работа. На основании рис. 1,
стр. 3 и рис. 2, стр. 3 можно проверить размеры встроенной системы.
Штриховая линия относится к центру отверстия люка.
• Перед монтажом необходимо выяснить у изготовителя автомобиля, рассчитан ли кузов находящегося в движении автомобиля на статический вес и нагрузки, вызываемые кондиционером. Изготовитель стояночного кондиционера не несет никакой ответственности.
- Уклон крыши в месте монтажа в направлении движения не должен превышать 20°.
- Входящие в объем поставки монтажные узпы запрещается своевольно изменять.
- Не должны перекрываться вентиляционные отверстия (решетки) (минимальное расстояние до других узлов: 10 см).
- Вы можете соединить систему как через главный распределитель автомобиля, так и напрямую с аккумуляторной батареей. При этом предпочтительным является соединение через главный распределитель.
В некоторых автомобилях крупные потребители при подключении через главный распределитель через короткое время отключаются, если потребляемый ток слишком большой. Выясните технические характеристики главного распределителя у изготовителя автомобиля.
- Соблюдайте при установке и подключении системы к электропитанию руководство изготовителя кузова.
- Учитывайте также схему соединений прибора:
| No на рис. 8, стр. 6 | Наименование | |||||
| 1 | П | п | е | н | о | |
| 2 Соединительный кабель | ||||||
| 3 Датчик температуры в автомобиле | ||||||
| 4 Корпус/заземление | ||||||
| 5 Термопредохранитель (компрессора) | ||||||
| 6 Компрессор | ||||||
| 7 Вентилятор конденсатора | ||||||
| 8 Вентилятор испарителя | ||||||
| 9 Корпус/заземление | ||||||
| 10 Предохранитель 25 А | ||||||
| 11 Предохранитель 2 А | ||||||
| 12 Предохранитель 4 А | ||||||
ПРЕДУПРЕЖДЕНИЕ!
Перед монтажом кондиционера отсоединить все соединения с аккумуляторной батареей автомобиля.
При несоблюдении этого предписания имеется опасность поражения электрическим током.
ОСТОРОЖНО!
Неправильный монтаж кондиционера может приводить к непоправимым повреждениям прибора и отрицательно сказываться на безопасности пользователя.
Если кондиционер не монтируется согласно данной инструкции по монтажу, то изготовитель не несет никакой ответственности, ни за отказы в работе, ни за безопасность кондиционера, в частности, за травмы людей и/или материальный ущерб.
УКАЗАНИЕ
После монтажа системы необходимо проверить заданные параметры программы системы (гл. «Конфигурация программы системы» на стр. 201).
7.2 Демонтаж люка в крыше
▶Удалите все винты и крепления имеющегося люка в крыше.
▶Снимите люк.
Удалите весь уплотнительный материал вокруг отверстия так, чтобы грунтовая поверхность была чистой и обезжиренной.
УКАЗАНИЕ
Утилизируйте раздельно все отходы материалов, клей, силикон иуплотнения. При этом соблюдайте местные предписания по утилизации.
7.3 Подготовка крепления системы (только Iveco Stralis AS ^4 )
Увеличьте 12 используемых в заводском исполнении для крепления люка отверстий ∅ 6,5 мм до диаметра 8,5 мм.
7.4 Подготовка системы
ВНИМАНИЕ!
Защитите систему при подготовке на рабочей поверхности от падения. Подставка должна быть ровной и чистой, чтобы система не получила повреждений.
▶Уложите кондиционер корпусом вниз на рабочую поверхность.
ВНИМАНИЕ!
Ввинтите резьбовые вставки в вертикальном положении. Не превышайте момент ввинчивания в 10 Нм.
Ввинтите 12 самонарезающих резьбовые вставки M8 в обозначенные цифрой «1» и «4» глухие отверстия (рис. 3, стр. 4). Для этого используйте входящую в объем поставки насадку 1/4".
7.5 Установка уплотнения на крышу кабины
ВНИМАНИЕ!
Убедитесь в чистоте (отсутствии пыли, масла и т. п.) поверхности приклеивания уплотнения между системой и крышей кабины.
Обклейте уплотнительной лентой длиной 2,5 м контур отверстия люка на крыше кабины (рис. 4, стр. 4):
– RT780 Iveco Stralis AS/AT: Уплотнительная лента 10 x 20 мм
– RT780 Iveco Stralis AS ^3 : Уплотнительная лента 35 x 20 мм
Покройте стыковую и верхнюю кромки уплотнительной ленты пластичным, не отвердевающим бутиловым герметиком (например, SikaLastomer-710).
7.6 Монтаж системы в люке на крыше
Установите систему по центру и в направлении движения (рис. 1, стр. 3) на отверстие люка.
УКАЗАНИЕ
Обеспечить идеальное центрирование кондиционера. После установки на крышу кабины уплотнение должно прилегать по всему периметру. Только в этом случае возможно надежное уплотнение!
Расположите распорную втулку (рис. 6 1, стр. 5) у крепежных отверстий, как показано на рис. 6, стр. 5.
– RT780 Iveco Stralis AS/AT: Распорная втулка L = 18 мм
– RT780 Iveco Stralis AS ^3 : Распорная втулка L= 40 мм
Ввинтите по одному винту с шестигранной головкой (рис. 6 4, стр. 5) с подкладной шайбой (рис. 6 2, стр. 5) и пружинным кольцом (рис. 6 3, стр. 5) в 12 резьбовых вставок на нижней поверхности системы.
– RT780 Iveco Stralis AS/AT: Винт с шестигранной головкой M8 x 45 мм
– RT780 Iveco Stralis AS ^3 : Винт с шестигранной головкой M8 x 65 мм
ВНИМАНИЕ!
Категорически запрещается превышать указанный момент затяжки. Только так можно предотвратить вырывание резьбовых ставок.
Затяните винты с моментом затяжки 8 Нм.
7.7 Прокладка питающих кабелей
ПРЕДУПРЕЖДЕНИЕ!
- Подключение к электрической сети разрешается выполнять только специалистам, имеющим соответствующие знания.
• Перед работами на работающих от электрического тока узлах убедиться в отсутствии напряжения!
ВНИМАНИЕ!
- Защищайте подключение к сети в автомобиле предохранителем на силу тока 25 ампер.
- Аккумуляторная батарея должна быть в состоянии поставлять требуемый ток и напряжением (гл. «Технические данные» на стр. 206).
УКАЗАНИЕ
В серийном исполнении система имеет:
- Iveco Stralis AS/AT: кабель длиной 4 м с поперечным сечением 6 мм²
- Iveco Stralis AS ^3 : кабель длиной 9,5 м с поперечным сечением 8 мм ^2 . Если требуется большая длина кабеля, то уполномоченная мастерская должна увеличить поперечное сечение кабеля:
В этом случае отрежьте кабель как можно ближе к системе (макс. 0,5 м), а затем технически правильно выполните соединение с кабелем большего поперечного сечения.
Изготовитель рекомендует:
- Iveco Stralis AS/AT: при увеличении длины кабеля на 4 – 6 м поперечное сечение не менее 8 мм²
- Iveco Stralis AS/AT: при увеличении длины кабеля на 9 – 11 м поперечное сечение не менее 10 мм²
Iveco Stralis AS/AT: Вы можете соединить систему как через главный распределитель автомобиля, так и напрямую с аккумуляторной батареей. При этом предпочтительным является соединение через главный распределитель. Выясните технические характеристики главного распределителя у изготовителя автомобиля.
Iveco Stralis AS ^3 : Вы можете соединить систему как через главный распределитель автомобиля, так и напрямую с аккумуляторной батареей. При этом предпочтительным является прямое присоединение к аккумуляторной батарее, т. к. подключенные к главному распределителю потребители приблизительно через 10 минут отключаются, если потребляемый ими ток слишком большой.
▶Проложите питающий кабель и присоедините его к электрической системе автомобиля (красный провод к положительному выводу, черный провод – к отрицательному).
Вставьте штекер питающего кабеля в гнездо питающего кабеля кондиционера.
▶ Для разгрузки от натяжений закрепите питающий кабель кабельной стяжкой, например, за крушу кабины.
7.8 Крепление рамки
ВНИМАНИЕ!
Затягивайте винты с предельной осторожностью, чтобы не повредить рамку.
Закрепите рамку (рис. 5 5, стр. 5) точно так же, как оригинальную рамку для сдвигаемой панели крыши.
8 Конфигурация программы системы
Перед первым вводом системы в эксплуатацию можно настроить систему управления на различные варианты монтажа. Эта настройка должна быть выполнена монтажной организацией.
В режиме конфигурации с панели управления (рис. 7, стр. 6) настраиваются следующие параметры программы системы:
| Уровень меню | Параметр Значение | Заводская настройка | |
| 1 | У с т ного значения температуры | Система включается с установленным здесь заданным значением температуры. | 20 °C (68 °F) |
| 2 | О т к пониженном напряжении | Защитноефеле при установленном здесь напряжении отключает систему. | Кодовое число 4 = 22,8 В |
| 3 | У с т режима работы | Система включается с установленным здесь режимом работы. | _0 = автоматический режим |
| 4 | З а в настройки | Параметры 1 – 3 можно fibросить на заводские настройки. | е |
| 5 | Е д и ния температуры | Температура может указываться в °C или °F. | °C м |
УКАЗАНИЕ
Режим конфигурации может быть вызван и в том случае, если защита от минимального напряжения отключила систему и имеется только остаточное напряжение.
8.1 Пуск и завершение режима конфигурации
Регулируемые параметры можно изменить в режиме конфигурации.
▶При включении кнопкой удерживайте обе кнопки + и – нажатыми до тех пор, пока не начнет мигать светодиод «Компрессор».
√Теперь Вы находится в режиме конфигурации.
√ На цифровом дисплее на 2 секунды появляется версия дисплея (например, «3.1S»).
√Цифровой дисплей указывает первой цифрой уровень меню, а второй и третьей цифрой – регулируемый параметр; например, 1.17 означает уровень меню 1 и заданное значение 17 °C.
УКАЗАНИЕ
Если в течение 60 секунд не ввести никакого значения с панели управления, то режим конфигурации закрывается и система выключается.
▶ Для выхода из режима конфигурации нажмите кнопку. ①
8.2 Уровень меню 1: Установка заданного значения температуры
Система всегда включается с установленным заданным значением температуры в кабине. Этот параметр можно настроить в диапазоне от 17 до 30 °C (от 62 до 86 °F).
Запустите режим конфигурации (гл. «Пуск и завершение режима конфигурации» на стр. 202).
√Цифровой дисплей указывает первой цифрой уровень меню, а второй и третьей цифрой – регулируемый параметр.
▶ Для изменения параметра нажмите кнопку.
▶Выберите кнопками + или- заданное значение (в °C), с которым должна включаться система.
√Отображаемые на дисплее цифры мигают до тех пор, пока введенный параметр не будет подтвержден.
▶Подтвердите введенное значение нажатием кнопки.
√ Настроенное значение сохраняется в памяти и используется при перезапуске системы.
√Теперь Вы снова находится на уровне меню 1 и можете кнопками + и – выбирать уровни меню.
8.3 Уровень меню 2: Отключение при пониженном напряжении
Защитное реле защищает аккумуляторную батарею от глубокого разряда.
ВНИМАНИЕ!
При отключении защитным реле аккумуляторная батарея имеет часть своей зарядной емкости; избегайте многократного пуска или работы потребителей тока. Следите за тем, чтобы аккумуляторная батарея снова заряжалась. Как только вновь имеется необходимое напряжение, можно снова начать работу системы.
Если в распоряжении имеется только лишь настроенное здесь напряжение питания, то система отключается.
Запустите режим конфигурации (гл. «Пуск и завершение режима конфигурации» на стр. 202).
√Цифровой дисплей указывает первой цифрой уровень меню, а второй и третьей цифрой – регулируемый параметр.
Нажмите один раз кнопку +, чтобы перейти на уровень меню 2.
▶ Для изменения параметра нажмите кнопку.
√Отображаемые на дисплее цифры мигают до тех пор, пока введенный параметр не будет подтвержден.
▶Выберите кнопками + и – значение отключения при пониженном напряжении. Указываемое второй и третьей цифрой дисплея кодовое число обозначает напряжение (в вольтах), при котором отключается система.
| Кодовое число | Отключение при пониженном напряжении |
| 122,2 623,0 | |
| 222,4 723,1 | |
| 322,6 823,2 | |
| 422,8 923,4 | |
| 522,9 1023,6 |
| Кодовое число | Отключение при пониженном напряжении |
▶Подтвердите введенное значение нажатием кнопки.
√ Настроенное значение сохраняется в памяти и используется при перезапуске системы.
√Теперь Вы снова находитесь на уровне меню 2 и можете кнопками + и – выбирать уровни меню.
8.4 Уровень меню 3: Установка режима работы
Система всегда включается с установленным режимом температуры в кабине. Этот параметр можно настроить:
Запустите режим конфигурации (гл. «Пуск и завершение режима конфигурации» на стр. 202).
√Цифровой дисплей указывает первой цифрой уровень меню, а второй и третьей цифрой – регулируемый параметр.
▶Нажмите два раза кнопку +, чтобы перейти на уровень меню 3.
▶ Для изменения параметра нажмите кнопку.
√Отображаемые на дисплее цифры мигают до тех пор, пока введенный параметр не будет подтвержден.
▶Выберите кнопками + или – режим работы, с которым должна включаться система:
Кодовое число Режим работы
ОАвтоматический режим
Режим работы 1
2Режим работы 2
ЭРежим работы 3
▶Подтвердите введенное значение нажатием кнопки.
√ Настроенное значение сохраняется в памяти и используется при перезапуске системы.
√Теперь Вы снова находится на уровне меню 3 и можете кнопками + и – выбирать уровни меню.
8.5 Уровень меню 4: Заводская настройка
Регулируемые в режиме конфигурации параметры из уровней меню 1 – 3 можно сбросить на заводские настройки:
Запустите режим конфигурации (гл. «Пуск и завершение режима конфигурации» на стр. 202).
√Цифровой дисплей указывает первой цифрой уровень меню, а второй и третьей цифрой – регулируемый параметр.
▶Нажмите три раза кнопку +, чтобы перейти на уровень меню 4.
√ На дисплее появляется --.
Нажмите кнопку, чтобы сбросить систему на заводские настройки.
√Отображаемые на дисплее символы --мигают.
▶Нажмите кнопку +.
√ На дисплее появляется 00.
▶Подтвердите введенное значение нажатием кнопки.
√ Настроенные в режиме конфигурации параметры сбрасываются на заводские настройки.
√ Теперь Вы снова находитесь на уровне меню 4 и можете кнопками + и – выбирать уровни меню.
8.6 Уровень меню 5: Единица измерения температуры
Система может указывать температуру в кабине в °C или °F. Этот параметр можно настроить:
Запустите режим конфигурации (гл. «Пуск и завершение режима конфигурации» на стр. 202).
√Цифровой дисплей указывает первой цифрой уровень меню, а второй и третьей цифрой – регулируемый параметр.
▶Нажмите четыре раза кнопку +, чтобы перейти на уровень меню 5.
▶ Для изменения параметра нажмите кнопку.
√Отображаемые на дисплее цифры мигают до тех пор, пока введенный параметр не будет подтвержден.
▶Выберите кнопками + или – единицу измерения температуры, которую должна показывать система.
▶Подтвердите введенное значение нажатием кнопки.
√ Настроенное значение сохраняется в памяти и используется при перезапуске системы.
√Теперь Вы снова находится на уровне меню 5 и можете кнопками + и - выбирать уровни меню.
9 Технические данные
| Стояночный кондиционер CoolAir RT780 | |
| Арт. No: 9105306291 | |
| Макс. холодопроизводительность: 820 Вт | |
| Входное номинальное напряжение: 24 В--- | |
| Диапазон входного напряжения: | 22,5 В--- – 30 В--- |
| Макс. потребляемый ток: 22 А | |
| Отключение при пониженном напряжении: | может настраиваться (гл. «Уровень меню 2: Отключение при пониженном напряжении» на стр. 203) |
| Размеры (Д x Ш x В): 635 x 830 x 288 мм | |
| Вес: | ок. 21 кг |
