CoolAir RT 780 - Aire acondicionado DOMETIC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato CoolAir RT 780 DOMETIC en formato PDF.
| Tipo de producto | Aire acondicionado auxiliar para cabina de camión |
| Marca | Dometic |
| Modelo | CoolAir RT 780 |
| Potencia de refrigeración máxima | 820 W |
| Tensión de alimentación nominal | 24 V (corriente continua) |
| Rango de tensión de entrada | 22,5 V a 30 V |
| Consumo eléctrico máximo | 22 A |
| Dimensiones (L x An x Al) | 635 x 830 x 288 mm |
| Peso | Aproximadamente 21 kg |
| Apagado por subtensión | Configurable de 22,2 V a 23,6 V |
| Rango de temperatura deseada | 17 °C a 30 °C (62 °F a 86 °F) |
| Modos de funcionamiento | Automático y 3 modos manuales |
| Tipo de instalación | En el tragaluz (abertura de techo) de la cabina |
| Compatibilidad del vehículo | Iveco Stralis AS/AT y AS³ (techo elevado) |
| Protección de la batería | Apagado configurable para evitar una descarga excesiva |
| Visualización de la temperatura | En °C o °F (configurable) |
| Temperatura de uso en refrigeración | Hasta 43 °C ambiente |
| Accesorios incluidos | Kit de montaje, marco de cubierta, cables, juntas |
| Instrucciones de seguridad | Instalación por profesional, cortar la alimentación antes de intervenir, no usar por debajo de 0 °C |
| Mantenimiento y limpieza | Desconectar antes de limpiar, no usar líquidos inflamables cerca |
Preguntas frecuentes - CoolAir RT 780 DOMETIC
Preguntas de los usuarios sobre CoolAir RT 780 DOMETIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aire acondicionado en formato PDF gratis! Encuentra tus instrucciones CoolAir RT 780 - DOMETIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CoolAir RT 780 de la marca DOMETIC.

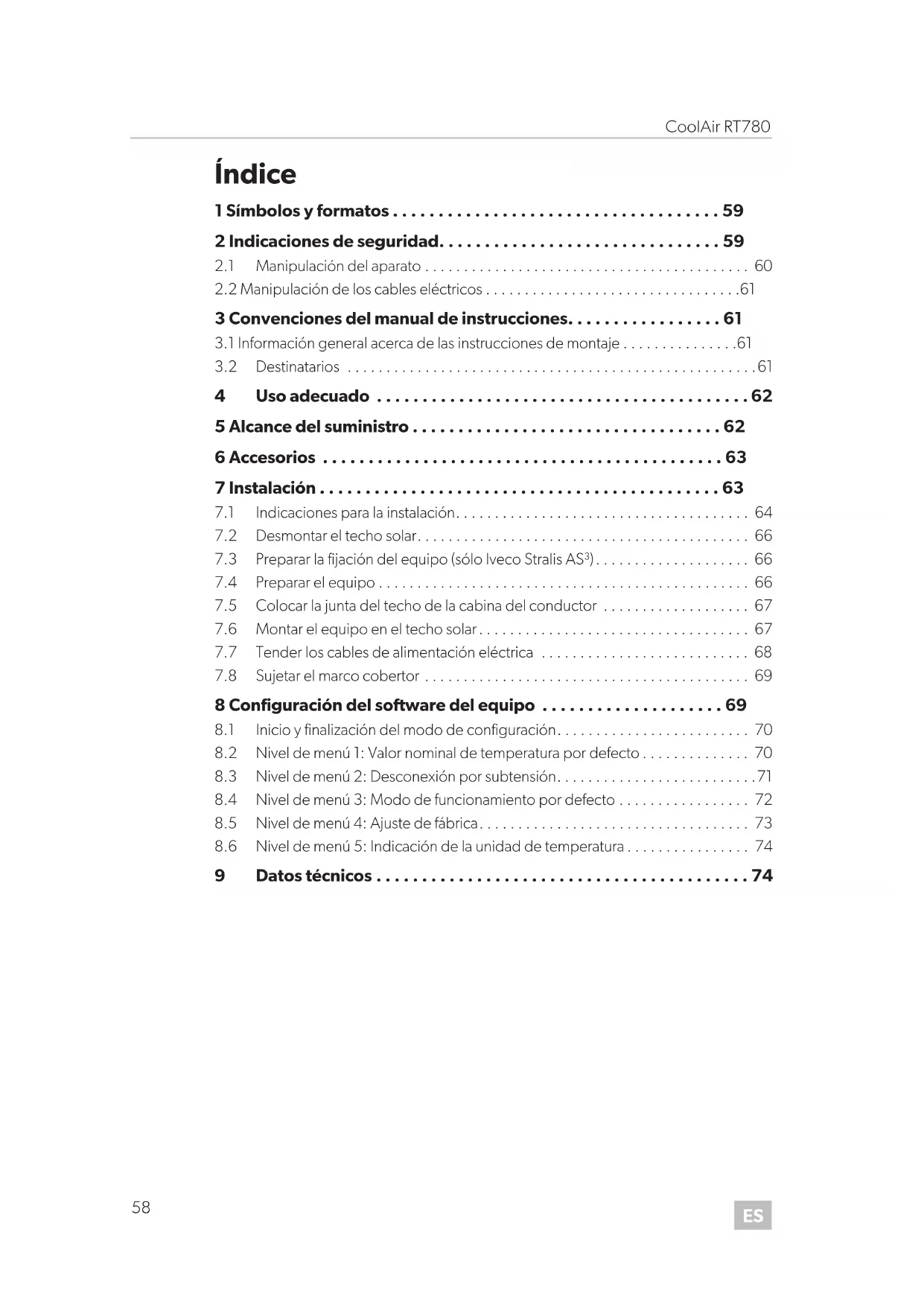

MANUAL DE USUARIO CoolAir RT 780 DOMETIC
1 Símbolos y formatos .... 59
2 Indicaciones de seguridad....59
2.1 Manipulación del aparato 60
2.1 Manipulación del aparato 60
2.2 Manipulación de los cables eléctricos .....61
3 Convenciones del manual de instrucciones. 61
3.1 Información general acerca de las instrucciones de montaje .....61
3.2 Destinatarios ....61
3.1 Información general acerca de las instrucciones de montaje .....61 3.2 Destinatarios .....61
4 Uso adecuado 62
5 Alcance del suministro....62
6 Accesorios ....63
7 Instalación....63
7.1 Indicaciones para la instalación.... 64
7.2 Desmontar el techo solar....66
7.3 Preparar la fijación del equipo (sólo Iveco Stralis AS ^3 ).... 66
7.4 Preparar el equipo 66
7.5 Colocar la junta del techo de la cabina del conductor 67
7.6 Montar el equipo en el techo solar.... 67
7.7 Tender los cables de alimentación eléctrica 68
7.8 Sujetar el marco cobertor 69
8 Configuración del software del equipo ....69
8.1 Inicio y finalización del modo de configuración.... 70
8.2 Nivel de menú 1: Valor nominal de temperatura por defecto ..... 70
8.3 Nivel de menú 2: Desconexión por subtensión....71
8.4 Nivel de menú 3: Modo de funcionamiento por defecto ..... 72
8.5 Nivel de menú 4: Ajuste de fábrica....73
8.6 Nivel de menú 5: Indicación de la unidad de temperatura....74
9 Datos técnicos....74
1 Símbolos y formatos
¡ADVERTENCIA!
Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.
¡ATENCIÓN!
Indicación de seguridad: su incumplimiento puede acarrear lesiones.
¡AVISO!
Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.
NOTA
Información adicional para el manejo del producto.
2 Indicaciones de seguridad
Es absolutamente necesario leer detenidamente el contenido completo del manual de instrucciones.
Sólo se podrá garantizar la fiabilidad del equipo de aire acondicionado a motor parado y la protección frente a daños personales o materiales si se cumple lo indicado en las instrucciones.
El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:
- errores de montaje o de conexión
- daños en el producto debido a influencias mecánicas y sobretensiones
- modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
- utilización del aparato para fines distintos a los descritos en las instrucciones
2.1 Manipulación del aparato
- La libertad de movimientos del semirremolque (los bordes exteriores del semirremolque al tomar una curva o doblar una esquina) y de otros accesorios montados en el vehículo no debe quedar mermada.
- Utilice el equipo de aire acondicionado a motor parado únicamente para los fines previstos por el fabricante y no realice ninguna modificación en él.
- Si el equipo de aire acondicionado a motor parado presenta daños, no está permitido ponerlo en funcionamiento.
- Instale el equipo de aire acondicionado a motor parado de forma segura para evitar que se pueda caer o volcar.
- La instalación, el mantenimiento y la reparación sólo los puede llevar a cabo personal técnico especializado que conozca los peligros inherentes a dichas tareas y las normas pertinentes.
- No utilice el equipo de aire acondicionado a motor parado cerca de fluidos ni gases inflamables.
- No ponga en funcionamiento este equipo de aire acondicionado con temperaturas exteriores por debajo de los 0 °C.
- En caso de incendio, no abra la tapa superior del equipo de aire acondicionado a motor parado y utilice medios de extinción autorizados. No utilice agua para extinguir el fuego.
- Consulte al fabricante del vehículo si el montaje del equipo de aire acondicionado a motor parado hace necesario modificar los datos relativos a la altura del vehículo en la documentación del mismo.
– Altura de montaje Iveco Stralis AS/AT: 166 mm
– Altura de montaje Iveco Stralis AS ^3 : 188 mm - Al trabajar en el equipo (limpieza, mantenimiento, etc.) desconecte totalmente el equipo de aire acondicionado a motor parado de la alimentación eléctrica.
2.2 Manipulación de los cables eléctricos
- Si los cables pasan a través de paredes con bordes afilados, utilice conductos para cables o guías de cable.
- Los cables no deben quedar sueltos ni muy doblados al colocarlos en materiales conductores de electricidad (metales).
- No tire de los cables.
- Fije y tienda los cables de forma que no supongan un peligro de tropiezo ni puedan resultar dañados.
- Sólo un electricista está autorizado a realizar la conexión eléctrica.
- Proteja la conexión a la red del vehículo con un fusible de 25 amperios.
- No tienda nunca el cable de alimentación de tensión (cable de la batería) en las cercanías de cables de señal o de control.
3 Convenciones del manual de instrucciones
3.1 Información general acerca de las instrucciones de montaje
Estas instrucciones de montaje contienen la información y las instrucciones fundamentales para instalar el equipo de aire acondicionado a motor parado. Esta información está dirigida al taller que instala el equipo de aire acondicionado a motor parado.
Las siguientes indicaciones le ayudarán a utilizar correctamente las instrucciones de montaje:
- Las instrucciones de montaje son parte del alcance del suministro y deben guardarse cuidadosamente.
- Estas instrucciones le proporcionan indicaciones importantes para el montaje y, al mismo tiempo, sirven como manual de consulta a la hora de realizar reparaciones.
- El fabricante no se hace responsable de fallos debidos a la no observancia de estas instrucciones. En este caso, quedaría excluido cualquier tipo de reclamación.
3.2 Destinatarios
La información referente a la instalación y configuración incluida en estas instrucciones está dirigida a personal técnico de talleres familiarizado con las directivas y medidas de seguridad que se hayan de aplicar en la instalación de accesorios de camiones.
4 Uso adecuado
El juego de montaje (AS/AT: n.° de art. 9100300104, AS³: n.° de art.
9100300105) permite montar un equipo de aire acondicionado a motor parado CoolAir RT780 (n.° de art. 9105305547) en la abertura del techo solar de fábrica (ventana de ventilación) de la cabina del conductor de un Iveco Stralis AS/AT (techo alto) o Iveco Stralis AS³ (techo alto).
¡AVISO!
- El aparato RT780 no es adecuado para ser instalado en maquinaria de construcción ni en maquinaria agrícola ni en maquinaria similar. En caso de que se produzcan vibraciones demasiado fuertes no se garantiza un funcionamiento correcto
- El uso del equipo RT780 con valores de tensión que se desvién de los valores señalados provoca su deterioro.
NOTA
El equipo de aire acondicionado a motor parado RT780 está diseñado para una temperatura ambiente que no supere los 43 °C cuando está en modo de enfriamiento.
5 Alcance del suministro
Juego de montaje CoolAir RT780 para Iveco Stralis AS/AT, n.° de art. 9100300104
Nombre de las piezas Cantidad N.° de art.
| Instrucciones de montaje 1 4445102177 | ||
| Marco cobertor 1 4443000260 | ||
| 2,5 m de cinta para juntas (perfil: 10 x 20 mm) 1 – | ||
| Manguito distanciador L= 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Tornillo hexagonal M8 x 45 12 – | ||
| Arandela de apoyo 8,4 x 20 | 12 – | |
| Arandela elástica M8 | 12 – | |
| Cable de conexión 6 mm ^2 x 4 m | 1 | 4441300149 |
| Abrazadera para cables | 1 – | |
Juego de montaje CoolAir RT780 para Iveco Stralis AS ^3 , n.° de art. 9100300105
Nombre de las piezas Cantidad N.° de art.
| Instrucciones de montaje 1 4445102177 | ||
| Marco cobertor 1 4443000260 | ||
| 2,5 m de cinta para juntas (perfil: 35 x 20 mm) 1 – | ||
| Manguito distanciador L = 40 mm 12 4443900237 | ||
| Tornillo hexagonal M8 x 65 12 – | ||
| Arandela de apoyo 8,4 x 20 12 – | ||
| Arandela elástica M8 | 12 – | |
| Cable de conexión 8 mm ^2 x 9,5 m | 1 | 4441300097 |
| Abrazadera para cables | 1 | – |
6 A c c e s o r i o
Disponibles como accesorio (no incluidos en el volumen de entrega):
Nombre de las piezas N.° de art.
| Cable de conexión 8 mm ^2 x 11 m | 9100300027 |
7 Instalación
¡AVISO!
- Sólo personal técnico debidamente cualificado está autorizado a realizar la instalación del equipo de aire acondicionado a motor parado. La siguiente información va dirigida a personal técnico familiarizado con las directivas y normativas de seguridad que se han de aplicar.
- El fabricante se responsabiliza únicamente de las piezas incluidas en el alcance del suministro. La garantía pierde su validez en caso de instalación del equipo con piezas ajenas al producto.
- Antes de subirse al techo del vehículo, compruebe si es transitable para personas. Puede consultar al fabricante del vehículo las cargas autorizadas sobre el techo.
7.1 Indicaciones para la instalación
Lea íntegramente estas instrucciones de montaje antes de realizar la instalación del equipo de aire acondicionado a motor parado.
Tenga en cuenta los siguientes consejos e indicaciones al instalar el equipo de aire acondicionado a motor parado:
¡ADVERTENCIA!
Antes de realizar trabajos en componentes de accionamiento eléctrico, asegúrese de que no haya tensión eléctrica.
- Antes de instalar el equipo de aire acondicionado a motor parado hay que comprobar si su montaje puede dañar componentes del vehículo o perjudicar su funcionamiento. Puede comprobar las dimensiones del equipo instalado en la fig. 1, página 3 y fig. 2, página 3. La línea discontinua se refiere a la mitad de la abertura del techo solar.
- Antes del montaje, deberá asegurarse (consultando al fabricante del vehículo) si la estructura está diseñada para soportar el peso estático y las cargas generadas por el equipo de aire acondicionado cuando el vehículo se encuentre en movimiento. El fabricante del equipo de aire acondicionado a motor parado no asume ningún tipo de responsabilidad.
- La inclinación del techo en la superficie de montaje no debe superar los 20° en el sentido de marcha.
- No está permitido modificar las piezas de montaje adjuntas.
- Los orificios de ventilación (rejilla) no deben quedar cubiertos (distancia mínima a los demás componentes: 10 cm).
- Puede conectar el equipo tanto a través del distribuidor principal del camión como a la batería. Es preferible la conexión a través del distribuidor principal. En algunos vehículos, en el caso de conexión a través del distribuidor principal, tras un breve espacio de tiempo se desconectan consumidores grandes si el consumo de corriente es demasiado alto. Consulte al fabricante del vehículo las especificaciones del distribuidor principal.
- A la hora de instalar el equipo y de realizar las conexiones eléctricas, preste atención a las instrucciones del fabricante.
- Tenga en cuenta el esquema de conexiones del equipo:
N.° en fig. 8, página 6 Denominación
| 1 Panel de mando | ||||||
| 2 | C | a | b | l | e | d |
| 3 Sensor de temperatura interior | ||||||
| 4 Masa/puesta a tierra | ||||||
| 5 Klickson (compresor) | ||||||
| 6 Compresor | ||||||
| 7 Ventilador del condensador | ||||||
| 8 Ventilador del evaporador | ||||||
| 9 Masa/puesta a tierra | ||||||
| 10 Fusible de 25 A | ||||||
| 11 Fusible de 2 A | ||||||
| 12 Fusible de 4 A | ||||||
¡ADVERTENCIA!
Antes de la instalación del equipo se deben desconectar todas las conexiones a la batería del vehículo.
En caso de incumplimiento de esta norma, se corre peligro de electrocución.
¡ATENCIÓN!
Una instalación incorrecta del equipo aire acondicionado a motor parado puede provocar daños irreparables en el aparato y perjudicar la seguridad del usuario.
Si el equipo de aire acondicionado a motor parado no se instala según lo indicado en estas instrucciones de montaje, el fabricante no asumirá ninguna responsabilidad por fallos en el funcionamiento ni por la seguridad del equipo ni, especialmente, por daños personales o materiales.
NOTA
Después de instalar el equipo, se deben comprobar los parámetros del software del equipo (capítulo "Configuración del software del equipo" en la página 69).
7.2 Desmontar el techo solar
▶Retire todos los tornillos y fijaciones del techo solar.
▶Extraiga el techo solar.
▶Retire de la zona de la abertura todo el material de sellado, de forma que la superficie quede limpia y exenta de grasa.
NOTA
Deseche todos los desperdicios, cola, silicona y juntas por separado. Respete las directivas locales sobre eliminación de residuos.
7.3 Preparar la fijación del equipo (sólo Iveco Stralis AS ^4 )
Aumente el ∅ de 6,5 mm de los 12 orificios previstos de fábrica para fijar el techo solar a un diámetro de 8,5 mm.
7.4 Preparar el equipo
¡AVISO!
Asegure el equipo en la superficie de trabajo para que no se caiga durante las preparaciones.
La base debe ser plana y estar limpia para que el equipo no resulte dañado.
Coloque el equipo de aire acondicionado a motor parado con la carcasa hacia abajo sobre la superficie de trabajo.
¡AVISO!
Gire los insertos roscados en vertical.
No supere el par de giro de 10 Nm.
▶Gire los 12 insertos roscados autocortantes M8 en los agujeros ciegos marcados con "1" y "4" (fig. 3, página 4).
Para ello utilice la punta de 1/4" suministrada.
7.5 Colocar la junta del techo de la cabina del conductor
¡AVISO!
Asegúrese de que la superficie de adhesión para la junta entre el equipo y el techo de la cabina del conductor esté limpia (no tenga polvo, aceite, etc.).
Pegue la cinta de 2,5 m de longitud para juntas siguiendo el contorno de la abertura del techo solar en el techo de la cabina del conductor (fig. 4, página 4).
- RT780 Iveco Stralis AS/AT: cinta para juntas 10 x 20 mm
- RT780 Iveco Stralis AS ^3 : cinta para juntas 35 x 20 mm
Aplique en el borde de amortiguación de golpes y en el borde superior de la cinta para juntas un material de sellado butílico, plástico y que no se endurezca (por ejemplo, SikaLastomer-710).
7.6 Montar el equipo en el techo solar
Coloque el equipo centrado y en la dirección de desplazamiento (fig. 1, página 3) en la abertura del techo solar.
NOTA
Asegúrese de que el equipo de aire acondicionado a motor parado quede perfectamente centrado. Después de colocarla en el techo, la junta debe quedar adherida en todo el perímetro. Únicamente de este modo es posible un garantizar un sellado seguro.
Coloque el manguito distanciador (fig. 6 1, página 5) en los orificios de fijación tal y como se muestra en la fig. 6, página 5.
- RT780 Iveco Stralis AS/AT: manguito distanciador L = 18 mm
- RT780 Iveco Stralis AS ^3 : manguito distanciador L= 40 mm
Atornille un tornillo hexagonal (fig. 6 4, página 5) con arandela de apoyo (fig. 6 2, página 5) y arandela elástica (fig. 6 3, página 5) en cada uno de los 12 insertos roscados en la parte inferior del equipo.
- RT780 Iveco Stralis AS/AT: tornillo hexagonal M8 x 45 mm
- RT780 Iveco Stralis AS ^3 : tornillo hexagonal M8 x 65 mm
¡AVISO!
No supere en modo alguno el par de torsión especificado. Sólo de esta forma se puede evitar que se arranquen los insertos roscados.
▶Apriete los tornillos a un par de torsión de 8 Nm.
7.7 Tender los cables de alimentación eléctrica
¡ADVERTENCIA!
- Sólo personal técnico con los conocimientos necesarios está autorizado a realizar la conexión eléctrica.
- Antes de realizar trabajos en componentes que funcionan con electricidad, asegúrese de que no haya tensión eléctrica.
¡AVISO!
- Proteja la conexión a la red del vehículo con un fusible de 25 amperios.
- La batería debe estar en condiciones de suministrar la corriente y tensión necesarias (capítulo "Datos técnicos" en la página 74).
NOTA
El equipo viene provisto de serie con:
- Iveco Stralis AS/AT: un cable de 4 m de longitud y sección de 6 mm ^2
- Iveco Stralis AS ^3 : un cable de 9,5 m de longitud y sección de 8 mm ^2
Si necesita cables más largos, un taller oficial de electricidad deberá aumentar la sección del cable:
En este caso, corte el cable lo más cerca posible al equipo (máx. 0,5 m) y, seguidamente, conecte de forma adecuada un cable con una sección mayor. El fabricante recomienda:
- Iveco Stralis AS/AT: si se alarga el cable entre 4 y 6 m, la sección debe ser de al menos 8 mm ^2
- Iveco Stralis AS/AT: si se alarga el cable entre 9 y 11 m, la sección debe ser de al menos 10 mm ^2
Iveco Stralis AS/AT: puede conectar el equipo tanto a través del distribuidor principal del camión como directamente a la batería. Es preferible la conexión a través del distribuidor principal. Consulte al fabricante del vehículo las especificaciones del distribuidor principal.
Iveco Stralis AS ^3 : puede conectar el equipo tanto a través del distribuidor principal del camión como directamente a la batería. Es preferible la conexión directa a la batería, ya que los consumidores conectados al distribuidor principal se desconectan tras aprox. 10 min. cuando necesitan gran cantidad de corriente.
▶ Tienda el cable de alimentación y conéctelo al vehículo (cable rojo a positivo y cable negro a negativo).
Introduzca la clavija del cable de alimentación en el conector del cable de alimentación del equipo de aire acondicionado a motor parado.
A fin de descargar la tracción del cable de alimentación, asegúrelo con una abrazadera de cables a, por ejemplo, el techo de la cabina del conductor.
7.8 Sujetar el marco cobertor
¡AVISO!
Apriete los tornillos prestando atención a no dañar el marco cobertor.
Fije el marco cobertor (fig. 5 5, página 5) como el marco original para el techo deslizante.
8 Configuración del software del equipo
Antes de la primera puesta en funcionamiento del equipo, se tiene que adaptar el control a las distintas particularidades del montaje. El instalador debe realizar esta adaptación.
En un modo de configuración se ajustan los siguientes parámetros del software del equipo a través del panel de control (fig. 7, página 6):
| Nivel de menú | Parámetro Significado | Ajuste de fábrica | |
| 1 | Valor nominal de temperatura por defecto | El equipo se pone en marcha con el valor nominal de temperatura que se define aquí. | 20 °C (68 °F) |
| 2 | D e s subtensión | Eccontrolador de la betería apaga él equipo al llegar a la tensión aquí definida. | Número p característico 4 = 22,8 V |
| 3 | Modo de funcionamiento por defecto | El equipo se pone en marcha con el modo de funcionamiento aquí defi-nido. | 0 = modo auto-mático |
| 4 | Ajustes de fábrica Se pueden restaurar los ajustes de fábrica de los parámetros 1 – 3. | - | |
| 5 | Indicación de la unidad de temperatura | La temperatura se puede indicar en °C o en °F. | °C |
NOTA
El modo de configuración también se puede abrir cuando la protección de subtensión ha apagado el equipo y sólo se dispone de una tensión residual.
8.1 Inicio y finalización del modo de configuración
Los parámetros ajustables se pueden modificar en el modo de configuración:
▶Al encender el equipo con la tecla mantenga pulsadas las dos teclas + y – hasta que se ilumine el LED Compresor.
√ Ha accedido al modo de configuración.
√ La pantalla muestra durante 2 segundos la versión de pantalla (por ejemplo "3.1S").
√ La primera cifra de la pantalla indica el nivel de menú, y la segunda y tercera, el parámetro que se puede ajustar, por ejemplo, 1.17 para el nivel de menú y su valor nominal por defecto de 17 °C.
NOTA
Si durante 60 segundos no se realiza ninguna entrada a través del panel de mando, se sale del modo de configuración y el equipo se apaga.
▶ Pulse la tecla① para salir del modo de configuración.
8.2 Nivel de menú 1: Valor nominal de temperatura por defecto
El equipo siempre se pone en marcha con el valor nominal definido para la temperatura interior. Este parámetro se puede configurar en un rango entre 17 y 30 °C (62 y 86 °F).
▶ Inicie el modo de configuración (capítulo "Inicio y finalización del modo de configuración" en la página 70).
√ La primera cifra de la pantalla indica el nivel de menú, y la segunda y tercera, el parámetro que se puede ajustar.
▶Pulse la tecla para modificar el parámetro.
▶ Seleccione con las teclas + o - el valor nominal (en °C) con el que se vaya a poner en marcha el equipo.
√ Las cifras indicadas en la pantalla digital parpadean hasta que se confirma el parámetro introducido.
▶Confirme la entrada con la tecla.
√ El valor ajustado se guarda y rige nuevamente al volver a poner en marcha el equipo.
√Vuelve a estar en el nivel de menú 1 y puede cambiar de nivel de menú con las teclas + o -.
8.3 Nivel de menú 2: Desconexión por subtensión
El controlador de la batería protege la batería contra una descarga excesiva.
¡AVISO!
La batería mantiene una parte mínima de su capacidad de carga cuando el controlador de la batería la desconecta. Evite continuos arranques o poner en funcionamiento otros aparatos conectados a la corriente. Asegúrese de recargar la batería. Cuando se vuelve a disponer de la tensión requerida, se puede volver a usar el equipo.
Si el equipo de aire acondicionado a motor parado ya sólo dispone de la tensión de alimentación ajustada aquí, se apaga.
▶Inicie el modo de configuración (capítulo "Inicio y finalización del modo de configuración" en la página 70).
√ La primera cifra de la pantalla ) indica el nivel de menú, y la segunda y tercera, el parámetro que se puede ajustar.
▶Pulse una vez la tecla + para cambiar al nivel de menú 2.
▶Pulse la tecla para modificar el parámetro.
√Las cifras indicadas en la pantalla digital parpadean hasta que se confirma el parámetro introducido.
Con las teclas + o - seleccione el valor para la desconexión por subtensión. El número característico del segundo y tercer lugar de la pantalla digital indica la tensión (en voltios) a la que se apaga el equipo:
| Número característico | Desconexión de subtensión |
| 122,2 523,0 | |
| 222,4 723,1 | |
| 322,6 823,2 | |
| 422,8 923,4 | |
| 522,9 1023,6 |
| Número característico | Desconexión de subtensión |
▶Confirme la entrada con la tecla.
√ El valor ajustado se guarda y rige nuevamente al volver a poner en marcha el equipo.
√Vuelve a estar en el nivel de menú 2 y puede cambiar de nivel de menú con las teclas + o-.
8.4 Nivel de menú 3: Modo de funcionamiento por defecto
El equipo siempre se pone en marcha con el modo de funcionamiento definido para la temperatura interior. Este parámetro se puede configurar:
▶Inicie el modo de configuración (capítulo "Inicio y finalización del modo de configuración" en la página 70).
√ La primera cifra de la pantalla indica el nivel de menú, y la segunda y tercera, el parámetro que se puede ajustar.
▶Pulse dos veces la tecla + para cambiar al nivel de menú 3.
▶Pulse la tecla para modificar el parámetro.
√ Las cifras indicadas en la pantalla digital parpadean hasta que se confirma el parámetro introducido.
▶ Seleccione con las teclas + o - el modo de funcionamiento con el que se vaya a poner en marcha el equipo.
| Número característico | Modo de funcionamiento |
| O Modo automático | |
| I Modo de funcionamiento 1 | |
| 2 Modo de funcionamiento 2 | |
| 3 Modo de funcionamiento 3 | |
▶Confirme la entrada con la tecla.
√ El valor ajustado se guarda y rige nuevamente al volver a poner en marcha el equipo.
√Vuelve a estar en el nivel de menú 3 y puede cambiar de nivel de menú con las teclas + o -.
8.5 Nivel de menú 4: Ajuste de fábrica
Se pueden restaurar los ajustes de fábrica de los parámetros de los niveles de menú 1 – 3 que se pueden ajustar en modo de configuración:
▶Inicie el modo de configuración (capítulo "Inicio y finalización del modo de configuración" en la página 70).
√ La primera cifra de la pantalla indica el nivel de menú, y la segunda y tercera, el parámetro que se puede ajustar.
▶Pulse tres veces la tecla + para cambiar al nivel de menú 4.
√ En la pantalla digital aparece --.
▶Pulse la tecla para restaurar el equipo a los ajustes de fábrica.
√ Los caracteres -- que aparecen en la pantalla digital parpadean.
▶Pulse la tecla +.
√En la pantalla digital aparece 00.
▶Confirme la entrada con la tecla.
√ Los parámetros ajustados en el modo de configuración se restauran a los ajustes de fábrica.
√Vuelve a estar en el nivel de menú 4 y puede cambiar de nivel de menú con las teclas + o-.
8.6 Nivel de menú 5: Indicación de la unidad de temperatura
El equipo puede indicar la temperatura ambiente en °C o en °F. Este parámetro se puede configurar:
▶Inicie el modo de configuración (capítulo "Inicio y finalización del modo de configuración" en la página 70).
√ La primera cifra de la pantalla indica el nivel de menú, y la segunda y tercera, el parámetro que se puede ajustar.
▶Pulse cuatro veces la tecla + para cambiar al nivel de menú 5.
▶Pulse la tecla para modificar el parámetro.
√ Las cifras indicadas en la pantalla digital parpadean hasta que se confirma el parámetro introducido.
▶ Seleccione con las teclas + o - la unidad en la que desea que se indique la temperatura.
▶Confirme la entrada con la tecla.
√ El valor ajustado se guarda y rige nuevamente al volver a poner en marcha el equipo.
√Vuelve a estar en el nivel de menú 5 y puede cambiar de nivel de menú con las teclas + o -.
9 Datos técnicos
| Equipo de aire acondicionado a motor parado CoolAir RT780 | |
| N.° de artículo: 9105306291 | |
| Potencia de enfriamiento máx.: 820 W | |
| Tensión nominal de entrada: 24 V--- | |
| Rango de tensión de entrada: | 22,5 V--- - 30 V--- |
| Consumo de corriente máx.: 22 A | |
| Desconexión por subtensión: programable (capítulo "Nivel de menú 2: Desco-nexión por subtensión" en la página 71) | |
| Dimensiones (L x A x H): | 635 x 830 x 288 mm |
| Peso: | aprox. 21 kg |
Índice
5 Material fornecido
Kit de montagem CoolAir RT780 para Iveco Stralis AS/AT, n.º art. 9100300104
Indicador Modo de funcionamento
| 0Modo automático |
| 1Modo de funcionamento 1 |
| 2Modo de funcionamento 2 |
| 3Modo de funcionamento 3 |
YOUR LOCAL SALES OFFICE
