MANUAL DE USUARIO FreshJet 2700 DOMETIC

ES Aire acondicionado de techo Instrucciones de uso....72

Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurarse de que instala, usa y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto.

Al usar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a usar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y reglamentos aplicables. La no lectura e incumplimiento de las instrucciones y advertencias aquí expuestas puede causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto, visite la página documents.dometic.com.

Encontrará las instrucciones de montaje en línea en:

Las indicaciones en las instrucciones de montaje van dirigidas al personal

técnico de talleres familiarizado con las directivas y medidas de protección

que se hayan de aplicar.

Índice

1 Explicación de los símbolos....72
2 Indicaciones de seguridad....73
3 Destinatarios de estas instrucciones ..... 74
4 Volumen de entrega....74
5 Accesorios ....75
6 Uso adecuado....75
7 Descripción técnica 75
8 Antes del primer uso....80
9 Manejo del equipo de aire acondicionado de techo....81
10 Limpieza del equipo de aire acondicionado de techo....87
11 Mantenimiento del equipo de aire acondicionado de techo .....88
12 Solución de averías....88
13 Garantía legal 89
14 Gestión de residuos....90

1 Explicación de los símbolos

¡ADVERTENCIA!

Indicación de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.

¡ATENCIÓN!

Indicación de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar o lesiones moderadas o leves.

¡AVISO!

Indica una situación peligrosa que, de no evitarse, puede provocar daños materiales.

NOTA

Información complementaria para el manejo del producto.

2 Indicaciones de seguridad

El fabricante no se hace responsable de ningún daño resultante, especialmente de los daños resultantes que pudieran producirse como consecuencia de una avería en el equipo de aire acondicionado de techo.

¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves.

Peligro de muerte por descarga eléctrica

• No ponga el aparato en funcionamiento si presenta desperfectos visibles.
• Siempre que realice tareas en el aparato desconecte la alimentación de corriente.
• Utilice el aparato solo cuando la carcasa y los cables no presenten daños.

Riesgo para la salud

• Los niños mayores de 8 años y las personas de capacidad física, sensorial o mental disminuida, así como aquellas personas con falta de experiencia y conocimientos suficientes, solo podrán utilizar este aparato si están vigilados o han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueden emanar de él.
• No deje que los niños jueguen con el aparato.
• Solo personal técnico que conozca tanto los posibles peligros relacionados con la manipulación de refrigerantes y equipos de aire acondicionado, como las normas correspondientes tiene autorización para realizar las tareas de instalación y la reparación del equipo de aire acondicionado de techo. Las reparaciones que se realicen incorrectamente pueden dar lugar a situaciones de considerable peligro. En caso de reparaciones, diríjase al punto de atención al cliente de su país.

Peligro de incendio

• Mantenga libres de obstáculos las aberturas de ventilación.

• No dañe el circuito de frío.

• No utilice el equipo de aire acondicionado de techo cerca de fluidos inflamables o en habitaciones cerradas.

• Asegúrese de que no haya objetos inflamables situados o instalados en el área de salida de aire. La distancia debe ser como mínimo de 50 cm.
• En caso de incendio, no abra la tapa superior del equipo de aire acondicionado de techo y utilice medios de extinción autorizados. No utilice agua para extinguir el fuego.
• Para acelerar el proceso de descongelación o limpiar el aparato, utilice solamente los procedimientos recomendados por el fabricante.
• El aparato debe guardarse en un espacio donde no haya focos de ignición en continuo funcionamiento (por ejemplo, fuego abierto, aparatos de gas o un horno eléctrico encendido).
• No perfore ni queme el aparato.
• Tenga en cuenta que los refrigerantes pueden no tener olor.

¡ATENCIÓN! El incumplimiento de estas precauciones podría acarrear lesiones moderadas o leves.

Riesgo para la salud

• Utilice el aparato solo conforme a su uso adecuado.
• No realice modificaciones en el aparato.
• No introduzca las manos en las salidas de ventilación ni inserte objetos extraños en el equipo de aire acondicionado de techo.
• Si se producen fallos en el circuito de refrigerante, un taller especializado debe controlar el equipo de aire acondicionado de techo y repararlo según las normativas. Nunca se debe dejar salir refrigerante a la atmósfera.

¡AVISO! Peligro de ocasionar daños materiales

• Nunca introduzca su caravana en el túnel de lavado estando instalado el equipo de aire acondicionado de techo.
• Consulte al fabricante de su vehículo si es necesario realizar una aprobación técnica nueva a causa de la instalación del equipo de aire acondicionado de techo y modificar los datos de altura en la documentación del vehículo:
• FreshJet1700, 2000, 2200: Altura de montaje 225 mm
• FreshJet 3200: Altura de montaje 248 mm

3 Destinatarios de estas instrucciones

Estas instrucciones de uso van dirigidas al usuario del equipo de aire acondicionado de techo.

4 Volumen de entrega

• Equipo de aire acondicionado de techo
• Unidad de salida del aire (Chillout ADB o ADB)

5 Accesorios

Disponibles como accesorio (no incluidos en el volumen de entrega):

Denominación	Número de artículo	FJ1700 FJ2000 FJ2200 FJ3200
DC Kit PP12 9100300003		-	-
DC Kit DSP-T 12 9600007286		•	•
DC Kit DSP-T 24 9600007287		•	•

NOTA

Con un kit complementario para CC (accesorio), el equipo de aire acondicionado de techo Dometic FreshJet también puede usarse durante la marcha.

6 Uso adecuado

El equipo de aire acondicionado de techo de Dometic FreshJet es adecuado únicamente para autocaravanas, caravanas y otros vehículos con estancias para vivir. No es adecuado para casas o viviendas.

El equipo de aire acondicionado de techo no es apropiado para su instalación en maquinaria de construcción, en maquinaria agrícola o en maquinaria similar. En caso de que se produzcan vibraciones demasiado fuertes no se garantiza un funcionamiento correcto.

El funcionamiento del equipo de aire acondicionado de techo está garantizado para un rango de temperatura de funcionamiento (véase el folleto de datos técnicos).

Este producto solo es apto para el uso previsto y la aplicación de acuerdo con estas instrucciones.

Este manual proporciona la información necesaria para la correcta instalación y/o funcionamiento del producto. Una instalación deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.

El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:

• Un montaje o conexión incorrectos, incluido un exceso de tensión
• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante
• Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Uso con una finalidad distinta de la descrita en las instrucciones

Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.

7 Descripción técnica

El equipo de aire acondicionado de techo climatiza el habitáculo con aire frío deshumedecido sin polvo ni suciedad.

Las luces LED de intensidad regulable integradas en la unidad de salida de aire proporcionan una iluminación agradable (no está disponible en todos los modelos).

El equipo de aire acondicionado de techo se maneja con el control remoto.

NOTA

El equipo de aire acondicionado de techo es capaz de bajar la temperatura en el habitáculo del vehículo hasta un valor determinado. La temperatura que se ha de alcanzar para enfriar depende del tipo de vehículo, de la temperatura ambiente y de la potencia frigorífica de su equipo de aire acondicionado de techo.

Si la temperatura exterior es menor a 16 °C, el equipo de aire acondicionado de techo deja de enfriar. En este caso, utilice únicamente el modo de climatización "Aire de circulación" (1).

El equipo de aire acondicionado de techo está protegido frente a sobretensión. Si la tensión de alimentación supera los 265 V, se desconecta el equipo de aire acondicionado de techo. Continúa con el funcionamiento normal cuando la tensión de alimentación vuelve al rango admitido.

7.1 Componentes

El circuito de refrigeración del equipo de aire acondicionado consta de los siguientes componentes principales (fig. 1, página 3):

- Compresor (1)

El compresor aspira el refrigerante utilizado y lo condensa. De este modo aumenta la presión y, con ello, también la temperatura del refrigerante.

- Condensador (2)

El licuefactor integrado funciona como refrigerador o intercambiador de calor. El aire que circula absorbe calor, el gas refrigerante caliente se enfría y se licua.

- Evaporadores (3)

Los evaporadores enfrían el aire que circula y lo deshumedecen. El refrigerante absorbe calor y se evapora.

- Ventilador (4)

El ventilador distribuye el aire enfriado en el habitáculo del vehículo a través de una unidad de salida de aire.

Vista general de todos los componentes:

• FreshJet1700: fig. 10, página 11
- FreshJet2000, 2200 (también para modelos con calefacción y Soft Start): fig. 11, página 12
- FreshJet3200: fig. 12, página 13
- Unidad de salida del aire Chillout ADB: fig. 13, página 14
- Unidad de salida del aire ADB: fig. 14, página 14

7.2 Panel de control

El panel de control (fig. 2, página 4) se encuentra en la unidad de salida del aire del equipo de aire acondicionado de techo.

Está compuesto por los siguientes elementos de mando y de indicación:

N.° Explicación

1	LED de estado
		No iluminado: El equipo de aire acondicionado de techo está apagado.
		Se ilumina en naranja: El equipo de aire acondicionado de techo está en modo stand-by.
		Se ilumina en verde: El equipo de aire acondicionado de techo está encendido.
		Parpadea en verde:Solo para modelos con bomba de calor:el equipo de aire acondicionado de techo está preparando el modo calefac-ción o el modo descongelación está activo.
		Parpadea en verde/naranja: El equipo de aire acondicionado de techo está en el modo de invierno
		Se ilumina en rojo: Solo si el equipo también está conectado a 12 V---:La tensión de alimentación de 230 V~ no está disponible.
		Luz roja con parpadeo continuo (----):SobretensiónEl equipo de aire acondicionado de techo continúa con el funcionamiento normal cuando la tensión de alimenta-ción vuelve al rango admitido.
		Luz roja con parpadeo lento (---):Falla de funcionamiento del sensor de temperatura interna E1
		Luz roja con parpadeo medio/rápido (----):Falla de funcionamiento del sensor de temperatura externa E2
2 Tecla	➀	Enciende el equipo de aire acondicio-nado de techo, lo apaga o lo pone en modo stand-by.Si el pulsador se mantiene presionado se activa el modo automático.
3 Tecla	➁	Enciende la luz, la apaga o disminuye su intensidad.Solo se encuentra activo cuando el equipo de aire acondicionado de techo está encendido o en modo stand-by.
4	Receptor de infrarrojos (IR) para el control remoto

7.3 Control remoto

Todos los ajustes del aparato (por ejemplo, el ajuste de la temperatura o la programación del temporizador) se transmiten al equipo de aire acondicionado de techo a través del control remoto.

El control remoto dispone de los siguientes elementos de uso y de indicación (fig. 3, página 5):

N.° Explicación

1	Pantalla:Indica lo siguiente:hora:temperatura interior deseada (valor nominal) en °C o °F:temperatura interior actual:modo de climatización:nivel del ventilador:símbolos de funciones adicionales activas:estado de la batería
2	Tecla : ❶Enciende el equipo de aire acondicionado y el control remoto o activa el modo stand-by
3	Tecla : ⚙Seleccionar el nivel del ventilador
4	Tecla MODE:Selección del modo de climatización
5	Tecla : ⚙Activa la función Sleep. Con la función Sleep, el valor nominal se modifica automáticamente para así proporcionar una temperatura agradable a la hora de dormir.
6	Tecla : ⚙Si se pulsa una vez: Indica la temperatura actual del habitáculo (se muestra el símbolo)Indica la temperatura establecida.
7	Tecla : ⚙Activa la función “I feel”. Con la función “I feel”, el valor nominal de temperatura se ajusta cada 10 minutos a la temperatura medida por el control remoto.
8	Tecla °C/°F:cambia las unidades de temperatura entre grados centígrados (°C) y Fahrenheit (°F)
9	Tecla : ⚙Sirve para programar el temporizador y ajustar la hora
10	Tecla SET:Sirve para confirmar y guardar los datos
11	Tecla : ⚙Enciende o apaga la luz del equipo de aire acondicionado de techo y activa la función de atenuación.La tecla también funciona con el control remoto apagado.
12	Tecla +:Aumentar valor

N.° Explicación

13 Tecla -: Para disminuir un valor

14 Símbolo (pilas agotadas) Aparece cuando las pilas del control remoto están agotadas. En ese caso remplace las pilas, véase capítulo “Cambiar las pilas del control remoto” en la página 86.

15 Símbolo (enviar valor) Aparece brevemente mientras el control remoto envía valores al equipo de aire acondicionado de techo.

7.4 Modos de climatización

El equipo de aire acondicionado de techo dispone de los siguientes modos de climatización:

Modo de climatización	Indicación en pantalla	Explicación
Automático Usted establece la temperatura, el equipo de aire acondicionado de techo enfría o calienta (solo modelos con calefacción) el habitáculo a esta temperatura y controla la potencia del ventilador.En este modo, la tecla está desactivada.
Enfriar Usted establece la temperatura, la potencia del ventilador; el equipo de aire acondicionado enfría el habitáculo a esta temperatura.
Calentar Solo para modelos con calefacción
		Usted establece la temperatura y la potencia del ventilador; el equipo de aire acondicionado calienta el habitáculo a esta temperatura.
Aire de circulación Usted determinación del ventilador; el equipo de aire acondicionado introduce aire en el habitáculo.
Deshumidificación del aire Usted establece la temperatura; el equipo de aire acondicionado enfría el habitáculo a esta temperatura, controla la potencia del ventilador y deshumidifica el habitáculo (modo de aire de circulación).En este modo, la tecla está desactivada.

7.5 Funciones adicionales

El equipo de aire acondicionado de techo dispone de las siguientes funciones adicionales:

Función adicional	Indicación en pantalla	Explicación
Temporizador El equipo de aire acondicionado se enciende a la hora ajustada.
Sleep La temperatura ajustada variará 1 °C después de una hora y 2 °C después de dos horas para así proporcionar una temperatura agradable a la hora de dormir.
I feel El control remoto mide la temperatura ambiente y trans-
Modo de invierno		El modo de invierno se indicará con el LED verde/naranja intermitente.

8 Antes del primer uso

Controles antes de la puesta en funcionamiento

Antes de encender el equipo de aire acondicionado de techo tenga en cuenta lo siguiente:

▶ Compruebe que la tensión y la frecuencia de alimentación concuerden con los valores indicados en los datos técnicos, véase el prospecto.
Asegúrese de que tanto la abertura de aspiración de aire como las toberas de aire no estén obstaculizadas. Todas las rejillas de ventilación deben estar siempre libres para garantizar un rendimiento óptimo del equipo de aire acondicionado de techo.

¡ATENCIÓN! ¡Peligro de sufrir lesiones!

No introduzca el dedo ni ningún objeto en las toberas de aire ni en la rejilla de aspiración.

Ajustar la hora

▶ Establezca la hora actual: véase capítulo "Ajustar la hora" en la página 86.

Ajuste de control remoto

Coloque las pilas (véase capítulo "Cambiar las pilas del control remoto" en la página 86).
√ En la pantalla aparecen todos los símbolos durante 5 segundos.

▶ Pulse durante 5 segundos al mismo tiempo la tecla y la tecla.
√ En la pantalla aparece el número de modelo estándar.
▶ Pulse durante 3 segundos al mismo tiempo la tecla + y la tecla – para seleccionar el número de modelo:
- FreshWell3000: 02
- FreshJet: 07
- FreshLight: 11
√ En la pantalla aparecen todos los símbolos durante 5 segundos.
√ El control remoto está listo para el funcionamiento.

9 Manejo del equipo de aire acondicionado de techo

9.1 Indicaciones básicas para el manejo

El equipo de aire acondicionado de techo cuenta con tres modos de funcionamiento:

Modo de funcionamiento Características

Desactivado	El equipo de aire acondicionado de techo está apagado, el control remoto está inactivo.
Stand-by El equipo de aire acondicionado de techo está listo para el funcionamiento y puede encenderse con el control remoto. Las luces pueden utilizarse.
Conectado	El equipo de aire acondicionado de techo climatiza el habitáculo.
Modo de invierno	El equipo de aire acondicionado de techo funciona en un modo de calentamiento especial que se arranca y se detiene con una temperatura de 7 °C cuando la temperatura supera los 10 °C.

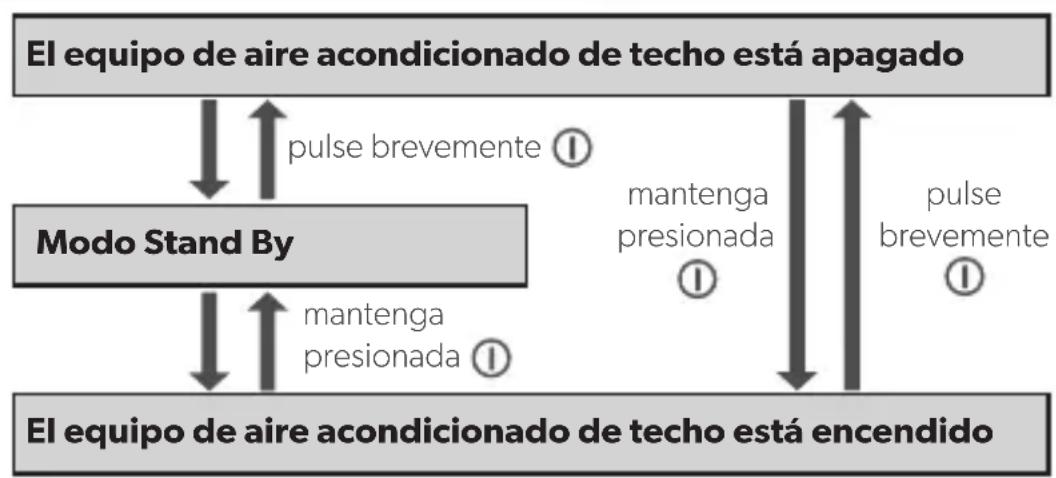

Desde el panel de control usted puede

• encender y apagar el equipo de aire acondicionado de techo o activar el modo stand-by o el modo de invierno
• encender y apagar la luz o regular su intensidad

Con el control remoto usted puede

• encender el equipo de aire acondicionado de techo desde el modo stand-by y volver a este modo.
• encender y apagar la luz o regular su intensidad
• realizar ajustes
• seleccionar funciones adicionales

9.2 Uso del control remoto

El control remoto debe apuntar hacia el receptor de infrarrojos (fig. 2 4, página 4) situado en el panel de control.

▶ Pulse una tecla.
√ El valor se envía directamente al equipo de aire acondicionado de techo.
√ El equipo de aire acondicionado de techo anuncia la recepción de los datos con un sonido agudo.

En caso de una transferencia de datos fallida, apunte el control remoto hacia el receptor de infrarrojos situado en el panel de control y pulse la tecla SET. De este modo, los datos se envían nuevamente al equipo de aire acondicionado de techo. El equipo de aire acondicionado de techo anuncia la recepción de los datos con un sonido agudo.

Encender o apagar únicamente el control remoto en modo stand-by

En stand-by, la pantalla del control remoto solo indica la hora.

Si el control remoto no apunta hacia el receptor de infrarrojos (fig. 2 4, página 4) situado en el panel de control, puede activar o desactivar el modo stand-by del control remoto independientemente del equipo de aire acondicionado de techo:

▶ Pulse la tecla.

9.3 Instrucciones para un uso óptimo

Tenga en cuenta las siguientes indicaciones para optimizar el modo de funcionamiento de su equipo de aire acondicionado de techo:

• Mejore el aislamiento térmico del vehículo; para ello, aísle las rendijas y cuelgue persianas reflectantes o cortinas en las ventanas.
• Después de que el vehículo haya estado mucho tiempo expuesto a los rayos del sol: primero use durante un rato el equipo de aire acondicionado de techo con las ventanas abiertas en el modo de climatización “aire de circulación” (✗) antes de seleccionar el modo de climatización “Enfriar” (✗).
• Evite abrir innecesariamente puertas o ventanas cuando utilice el modo de climatización "Enfriar" (*).
• Oriente apropiadamente las toberas de aire.
• Preste atención a que las toberas y la rejilla de aspiración no estén cubiertas con paños, papel ni otros objetos.

9.4 Encendido y apagado del equipo de aire acondicionado de techo . . .

NOTA

Después del encendido comienza la climatización con los últimos valores establecidos.

Con el panel de control

En la figura se muestra cómo puede encender el equipo de aire acondicionado de techo, apagarlo o ponerlo en stand-by con el panel de control. Para ello pulse la tecla como se indica en la figura:

Ejemplo: El equipo de aire acondicionado de techo está en modo stand-by. Debería apagarse.

▶ Pulse brevemente la tecla.
√ El equipo de aire acondicionado de techo está desconectado.

Con el control remoto

NOTA

• Para poder manejar el equipo de aire acondicionado de techo mediante el control remoto, el equipo debe estar encendido o en modo stand-by.
• Puede encender el equipo de aire acondicionado de techo con el control remoto desde el modo stand-by y volver a este modo. Para ello pulse la tecla Ⓙ
• Solo para modelos con calefacción: Si se apaga el equipo de aire acondicionado de techo desde el modo "Calentar" (☀) con el control remoto, el ventilador seguirá unos minutos en funcionamiento para evitar que el aparato se sobrecaliente. El LED parpadea en naranja. Con la tecla del panel de control se puede apagar totalmente el equipo de aire acondicionado de techo.

9.5 Selección del modo de climatización

▶ Seleccione el modo de climatización deseado con la tecla MODE, véase capítulo “Modos de climatización” en la página 79.
√ El equipo de aire acondicionado de techo notifica la recepción de los valores con un sonido agudo.
√ El equipo de aire acondicionado de techo se enciende en el modo de climatización seleccionado.

9.6 Selección manual del nivel del ventilador

El ventilador regula la potencia de entrada de aire.

En los modos de climatización "Enfriar" (*) y "Aire de circulación" (✗) es posible seleccionar manualmente el nivel del ventilador. En los demás modos de climatización, el equipo de aire acondicionado de techo controla automáticamente el nivel del ventilador.

Indicación en pantalla Explicación

		Cuatro niveles de ventilador(Nivel de ventilador más bajo no disponible en el modo de climatización"Calentar" (✗)
		Modo automático, únicamente disponible en los modos de climatización"Enfriar" (✗ Calentar" () y "Deshumidificar" (). ⏻

▶ Seleccione el nivel ventilador deseado con la tecla.
√ El equipo de aire acondicionado de techo notifica la recepción de los valores con un sonido agudo.
√ Se ha reajustado el nivel del ventilador.

9.7 Ajuste de la temperatura

Modo "Enfriar"

En los modos de climatización "Automático" (A), "Enfriar" (*) y "Deshumidificar" (◇) es posible predefinir una temperatura entre 16 °C y 31 °C con el control remoto.

▶ Seleccione la temperatura deseada con la tecla + o -.
√ El equipo de aire acondicionado de techo notifica la recepción de los valores con un sonido agudo.
√ La temperatura queda establecida en el equipo de aire acondicionado de techo.

Modo "calentar" (solo para modelos con calefacción)

En los modos de climatización "Automático" (A) y "Calentar" (☐) puede predefinir una temperatura entre 16 °C y 31 °C con el control remoto.

▶ Seleccione la temperatura deseada con la tecla + o -.
√ El equipo de aire acondicionado de techo notifica la recepción de los valores con un sonido agudo.
√ La temperatura queda establecida en el equipo de aire acondicionado de techo.

9.8 Ajuste de las toberas de aire

La entrada de aire en el habitáculo del vehículo se puede regular mediante la posición de las toberas de aire (fig. 4, página 6):

▶ Chillout ADB: Use la rueda de ajuste (2) para orientar las láminas (1) de las toberas de aire en la dirección deseada.
▶ ADB: Use las ruedas de ajuste (2, 3, 4) para orientar las láminas (1) de las toberas de aire en las direcciones deseadas independientemente entre ellas. La corriente de aire se puede ajustar tanto a la izquierda y derecha, como hacia el techo y el suelo.
Use la corredera (5) para distribuir el aire hacia delante o hacia atrás.

9.9 Programar el temporizador

Con la función de temporizador se puede establecer un período de tiempo para la climatización. Para ello se puede definir el momento de encendido o el momento de apagado, o bien ambos valores.

NOTA

Si en la programación del temporizador no se pulsa ninguna tecla durante unos 15 segundos, entonces el control remoto vuelve al modo de salida.

- Antes de programar el temporizador, seleccione el modo de climatización y todos los valores deseados (por ej., la temperatura).

Ajustar la hora de activación

▶ Pulse la tecla una vez.
√ El símbolo ON (a) parpadea en la pantalla del control remoto.
▶ Use la tecla + o - para establecer a qué hora debería encenderse el equipo de aire acondicionado de techo.
▶ Pulse la tecla SET para enviar el valor al equipo de aire acondicionado de techo.
√ El momento de encendido queda establecido en el equipo de aire acondicionado de techo.
El equipo de aire acondicionado de techo se enciende a la hora establecida en el modo de climatización seleccionado.
▶ Seleccione el modo stand-by del equipo de aire acondicionado de techo.

Ajustar la hora de desactivación

▶ Pulse la tecla dos veces.
√ El símbolo OFF (x ^m ) parpadea en la pantalla del control remoto.
▶ Use la tecla + o - para establecer a qué hora debería apagarse el equipo de aire acondicionado de techo.
▶ Pulse la tecla SET para enviar el valor al equipo de aire acondicionado de techo.
√ El momento de apagado queda establecido en el equipo de aire acondicionado de techo.
El equipo de aire acondicionado de techo se apaga en el modo de climatización seleccionado a la hora ajustada.

Ajuste del momento de encendido y apagado

▶ Pulse la tecla ^⊕ tres veces.

√ El símbolo ON (ACU) parpadea en la pantalla del control remoto. El símbolo OFF (CYP) es visible.
▶ Use la tecla + o - para establecer a qué hora debería encenderse el equipo de aire acondicionado de techo.
▶ Pulse de nuevo la tecla.
√ El símbolo OFF (mm) parpadea en la pantalla del control remoto.
▶ Use la tecla + o - para establecer a qué hora debería apagarse el equipo de aire acondicionado de techo.
▶ Pulse la tecla SET para enviar el valor al equipo de aire acondicionado de techo.
√ Los momentos de encendido y apagado quedan establecidos en el equipo de aire acondicionado de techo. El equipo de aire acondicionado de techo se enciende en el modo de climatización seleccionado a la hora ajustada y permanece en funcionamiento hasta la segunda hora ajustada.
▶ Seleccione el modo stand-by del equipo de aire acondicionado de techo.

Desactivación de la programación del temporizador

Si ha programado el temporizador, puede desactivarlo de la siguiente manera:

▶ Pulse la tecla cuatro veces.
√ El símbolo del temporizador se apaga.
√ La programación está cancelada.

9.10 Activación de la función Sleep

NOTA

La función Sleep está desactivada en el modo "Aire de circulación" ( )

Con la función Sleep activada, la temperatura establecida variará 1 °C después de una hora y 2 °C después de dos horas para así garantizar una temperatura agradable a la hora de dormir.

▶ Establezca la temperatura deseada (véase capítulo "Ajuste de la temperatura" en la página 83).

▶ Pulse la tecla.

√ El símbolo se muestra en la pantalla.

La función Sleep está activada.

Para desactivar la función Sleep, pulse de nuevo la tecla.

NOTA

La función Sleep se desactivará cuando pulse la tecla MODE.

9.11 Ajuste de función adicional "I feel"

En esta función, el control remoto mide la temperatura ambiente y cada 10 minutos transmite los valores medidos al equipo de aire acondicionado de techo. El equipo de aire acondicionado de techo ajusta el valor nominal de temperatura a estos valores medidos. La función "I feel" solo está activa cuando la temperatura está entre +18 °C y +29 °C.

▶ Pulse la tecla.
√ El símbolo se muestra en la pantalla.
La función "I feel" está activa.

Coloque el control remoto de manera que apunte hacia el receptor de infrarrojos (fig. 2 4, página 4) del panel de control. De lo contrario no se podrán enviar los valores al equipo de aire acondicionado de techo.

NOTA

El control remoto no debería encontrarse en un área del habitáculo considerablemente más caliente o más fría que la temperatura promedio del habitáculo. Por ejemplo, no debería situarse al sol o delante del equipo de aire acondicionado de techo.

Cuando la temperatura supera los +29 °C o cae por debajo de +18 °C se desactiva la función "I feel".

√ El símbolo parpadea tres veces en la pantalla y se desconectará.

9.12 Manejo de las luces (solo en determinados modelos)

Las luces del equipo de aire acondicionado de techo son de intensidad regulable. Se encienden con el valor de brillo utilizado por última vez.

NOTA

La tecla 🔒 también está activa en el control remoto cuando el control remoto está desactivado.

Encendido/apagado de la luz desde el panel de control

▶ Pulse brevemente la tecla para encender o apagar las luces.

Regulación de intensidad de la luz desde el panel de control

Mantenga presionada la tecla hasta que las luces queden reguladas al brillo deseado.

Encendido/apagado de la luz con el control remoto

▶ Pulse la tecla para encender o apagar las luces.

√ El símbolo 🌐 se mostrará en la pantalla cuando la luz esté encendida.

Regulación de intensidad de la luz con el control remoto

▶ Pulse la tecla durante 2 s.

√ El símbolo parpadea en la pantalla.

▶ Mantenga presionada la tecla — o + hasta que las luces queden reguladas al brillo deseado.

Puede atenuar las luces a 20 %, 40 %, 60 %, 80 % y 100 %.

▶ Pulse de nuevo la tecla 🌐 para apagar la función de atenuación.

√ Se ilumina el símbolo

9.13 Cambiar las pilas del control remoto

Cambie las pilas cuando la pantalla muestre el símbolo

El compartimento para pilas se encuentra en la parte trasera del control remoto.

▶ Presione suavemente la tapa del compartimiento para pilas y deslícela en la dirección indicada por la flecha.

Introduzca las nuevas pilas (2 del tipo AAA) en el control remoto según se indica en el compartimento para pilas.

▶ Cierre la tapa del compartimento para pilas.

¡Proteja el medio ambiente!

Las pilas no deben descartarse con la basura doméstica.

Entregue sus pilas usadas en un comercio especializado o deposítelas en un contenedor adecuado.

9.14 Ajustar la hora

El control remoto requiere la hora actual para la programación del temporizador. La hora se muestra en la pantalla del control remoto.

Para ajustar la hora lleve a cabo los siguientes pasos:

NOTA

Si mientras se ajusta la hora no se pulsa ninguna tecla durante unos 10 segundos, el control remoto vuelve al modo de salida.

▶ Mantenga presionada la tecla para acceder al modo de ajuste de hora.
√ La hora parpadea en la pantalla del control remoto.
▶ Establezca la hora actual con la tecla + o -.
Pulse la tecla + o - durante más de 2 s para ajustar más rápido la hora.
▶ Pulse la tecla SET para confirmar la hora.

9.15 Ajuste del modo de invierno

El modo de invierno es un modo de calefacción especial que se pone en marcha y se detiene a una temperatura de 7 °C cuando la temperatura supera los 10 °C.

▶ Presione ambas teclas al mismo tiempo en el panel de control durante 5 s para activar le modo de invierno.

√ El LED parpadea en verde/naranja.

√ Se desactivan todas las demás funciones.

Para desactivar el modo de invierno pulse la tecla ① en el panel de control, con lo que se desactivará el equipo de aire acondicionado.

10 Limpieza del equipo de aire acondicionado de techo

¡AVISO! ¡Peligro de ocasionar daños materiales!

• No limpie el equipo de aire acondicionado de techo con un limpiador de alta presión. Podría dañar el equipo de aire acondicionado de techo si penetrara agua en él.
• Para la limpieza no utilice ningún objeto afilado o duro ni detergentes corrosivos, ya que ello podría dañar el equipo de aire acondicionado de techo.
• Utilice únicamente agua con un producto neutro para la limpieza del equipo de aire acondicionado de techo. No utilice bajo ningún concepto gasolina, diésel o disolventes.

Limpie de vez en cuando la carcasa del equipo de aire acondicionado de techo y la unidad de salida de aire con un paño húmedo.
▶ Retire regularmente la hojarasca y otro tipo de suciedad de las aberturas de ventilación (fig. 5 1, página 7) del equipo de aire acondicionado de techo. Tenga cuidado de no dañar las láminas del equipo de aire acondicionado de techo.
Limpie el control remoto con un paño húmedo cuando sea necesario. Para la limpieza de la pantalla le recomendamos una gamuza para gafas.

11 Mantenimiento del equipo de aire acondicionado de techo

¡ADVERTENCIA!

Solo personal técnico que conozca tanto los posibles peligros relacionados con la manipulación de refrigerantes y equipos de aire acondicionado como las normas correspondientes tiene autorización para realizar trabajos de mantenimiento que difieran de los aquí descritos. Los trabajos de mantenimiento que se realicen incorrectamente pueden dar lugar a situaciones de considerable peligro.

Intervalo Comprobación/mantenimiento

Regularmente Control de las salidas de agua de condensación:➢ Compruebe que las salidas de agua de condensación (fig. 6 1, página 7) situadas a los lados del equipo de aire acondicionado de techo estén libres y que el agua de condensación pueda fluir.
Regularmente	Limpieza del filtro de la unidad de salida de aire (fig. 7, página 8):➢ Quite a mano la tapa (1) del filtro.➢ Extraiga el filtro (2).➢ Limpie el filtro (2) con una solución de detergente y déjelo secar.➢ Vuelva a colocar el filtro seco (2).➢ Vuelva a colocar la tapa (1).
Una vez al año Control de las juntas de perfil:➢ Compruebe anualmente si las juntas de perfil del equipo de aire acondicionado de techo del vehículo presentan fisuras u otros daños.
Una vez al año Mantenimiento del intercambiador de calor:➢ Diríjase a un taller especializado para que realicen el mantenimiento del intercambiador de calor del equipo de aire acondicionado de techo.
Una vez al año	Remplazo del filtro de carbón activo (fig. 7, página 8):➢ Quite a mano la tapa (1) del filtro.➢ Extraiga el filtro (2).➢ Retire el filtro de carbón activo (3).➢ Limpie el filtro (2) con una solución de detergente y déjelo secar.➢ Coloque un nuevo filtro de carbón activo.➢ Vuelva a colocar el filtro seco (2).➢ Vuelva a colocar la tapa (1).

12 Solución de averías

Avería Causa Solución

El equipo de aire acondicionado de techo se apaga constantemente.

El sensor de congelación se ha activado. La temperatura exterior es demasiado baja o todas las toberas de aire están cerradas.

Avería Causa Solución

Sin potencia de refrigeración	El equipo de aire acondicionado de techo no está en modo “Enfriar”.	► Ponga el equipo de aire acondicionado de techo en modo “Enfriar”.
	La temperatura ambiente es superior a 52 °C.	El equipo de aire acondicionado de techo está concebido para una temperatura ambiente de hasta 52 °C.
	La temperatura ajustada es superior a la temperatura ambiente.	► Seleccione una temperatura inferior.
	La temperatura ambiente es inferior a 16 °C.	El equipo de aire acondicionado de techo está concebido para una temperatura ambiente a partir de 16 °C.
	Uno de los sensores de temperatura está averiado.	► Diríjase a un taller autorizado.
	El ventilador del evaporador está dañado.
	El ventilador del condensador está dañado.
Poca potencia de aire	La aspiración de aire está atascada.	► Quite la hojarasca y otros tipos de suciedad de las láminas de ventilación del equipo de aire acondicionado de techo.
	El ventilador está averiado. ► Diríjase a un taller autorizado.
Entrada de agua en el vehículo	Las aberturas de salida para el agua de condensación están atascadas.	► Límpielas.
	Las juntas están dañadas.	► Diríjase a un taller autorizado.
El equipo de aire acondicionado de techo no se enciende	No hay tensión de alimentación (230 V~).	► Controle la alimentación de tensión.
	La tensión es demasiado baja (por debajo de 200 V~). El transformador de tensión está averiado.	► Diríjase a un taller autorizado.
	Uno de los sensores de temperatura está averiado.
	La protección eléctrica de la alimentación de tensión es escasa.	► Compruebe la protección eléctrica de la alimentación de tensión.
El equipo de aire acondicionado de techo no se apaga.	Uno de los sensores de temperatura está averiado.	► Diríjase a un taller autorizado.
	La protección eléctrica de la alimentación de tensión es escasa.	► Compruebe la protección eléctrica de la alimentación de tensión.

13 Garantía legal

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a nuestro socio de servicio en su país.

Nuestros especialistas estarán encantados de poder ayudarle y de poder orientarle en los siguientes pasos a dar respecto a la garantía.
