BEDIENUNGSANLEITUNG FreshJet 2700 DOMETIC

DE Dachklimaanlage Bedienungsanleitung....33

Original-Betriebsanleitung

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

Sie finden die Montageanleitung online auf:

Die Anweisungen in der Montageanleitung sind für Fachpersonal in

Werkstatten vorgesehen, die mit den Richtlinien und den anzuwendenden

Schutzmasnahmen vertraut sind.

Inhaltsverzeichnis

1 Erklärung der Symbole....33
2 Sicherheitshinweise 34
3 Zielgruppe dieser Anleitung ....35
4 Lieferumfang 35
5 Zubehör 36
6 Bestimmungsgemäßer Gebrauch 36
7 Technische Beschreibung 36
8 Vor dem ersten Gebrauch 41
9 Dachklimaanlage bedienen....42
10 Dachklimaanlage reinigen 48
11 Dachklimaanlage warten ....48
12 Störungen beseitigen....49
13 Gewährleistung 51
14 Entsorgung 51

1 Erklärung der Symbole

WARNUNG!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

VORSICHT!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

ACHTUNG!

Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

Er haftet insbesondere nicht für jegliche Folgeschäden, insbesondere auch nicht für Folgeschäden, die durch den Ausfall der Dachklimaanlage entstehen können.

WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen.

Lebensgefahr durch Stromschlag

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.
• Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitungen unbeschädigt sind.

Gesundheitsgefahr

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Kühlgerät spielen.
• Die Installation, Wartung und Reparaturen der Dachklimaanlage dürfen nur von Fachkräften durchgeführt werden, die mit den Gefahren beim Umgang mit Kältemittel und Klimaanlagen sowie den einschlägigen Vorschriften vertraut sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Service-Stützpunkt in Ihrem Land.

Brandgefahr

- Halten Sie die Lüftungsöffnungen frei von Hindernissen.

• Beschädigen Sie nicht den Kältekreislauf.
• Setzen Sie die Dachklimaanlage nicht in der Nähe von entflammbaren Flüssigkeiten oder in geschlossenen Räumen ein.
• Achten Sie darauf, dass brennbare Gegenstände nicht im Bereich des Luftaustritts gelagert oder montiert sind. Der Abstand muss mindestens 50 cm betragen.
• Im Falle von Feuer lösen Sie nicht den oberen Deckel der Dachklimaanlage, sondern verwenden Sie zugelassene Löschmittel. Verwenden Sie kein Wasser zum Löschen.
• Verwenden Sie keine Mittel zur Beschleunigung des Abtauvorgangs oder zur Reinigung, die nicht vom Hersteller empfohlenen werden.
• Lagern Sie das Gerät in einem Raum ohne ständig arbeitende Zündquellen (z. B. offenes Feuer, Gasgeräte oder elektrische Heizungen).
• Durchstoßen oder verbrennen das Gerät nicht.
• Beachten Sie, dass Kältemittel keinen Geruch enthalten dürfen.

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen.

Gesundheitsgefahr

• Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.
• Führen Sie keine Änderungen oder Umbauten am Gerät durch!
• Greifen Sie nicht in Lüftungsauslässe, und führen Sie keine Fremdgegenstände in die Dachklimaanlage ein.
• Treten Fehler im Kältemittelkreislauf der Dachklimaanlage auf, so muss die Dachklimaanlage von einem Fachbetrieb geprüft und ordnungsgemäß instand gesetzt werden. Auf keinen Fall darf das Kältemittel in die freie Atmosphäre abgelassen werden.

ACHTUNG! Beschädigungsgefahr

• Bei angebauter Dachklimaanlage dürfen Sie auf keinen Fall mit Ihrem Wohnmobil in die Waschanlage fahren.
• Bitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob aufgrund des Aufbaus der Dachklimaanlage eine Abnahme und eine Änderung des Eintrags der Fahrzeughöhe in Ihren Fahrzeugpapieren notwendig sind:
  – FreshJet1700, 2000, 2200: Aufbauhöhe 225 mm
  – FreshJet3200: Aufbauhöhe 248 mm

3 Zielgruppe dieser Anleitung

Diese Bedienungsanleitung wendet sich an den Anwender der Dachklimaanlage.

4 L i e f e r u m f a

• Dachklimaanlage
• Luftauslasseinheit (Chillout ADB oder ADB)

5

Z

u

b

e

h

ö

r

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung	Artikelnummer	FJ1700	FJ2000	FJ2200	FJ3200
DC Kit PP12 9100300003		-	-		-
DC Kit DSP-T 12 9600007286		●	●		●
DC Kit DSP-T 24 9600007287		●	●		●

HINWEIS

Mit einem DC-Erweiterungskit (Zubehör) kann die Dachklimaanlage Dometic FreshJet auch während der Fahrt betrieben werden.

6 Bestimmungsgemäßer Gebrauch

Die Dachklimaanlage Dometic FreshJet ist ausschließlich geeignet für Wohnmobile, Caravans und sonstige Fahrzeuge mit Wohnräumen. Sie ist nicht geeignet für Häuser oder Wohnungen.

Die Dachklimaanlage ist nicht für die Installation in Baumaschinen, Landmaschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker Vibrationseinwirkung ist eine ordnungsgemäße Funktion nicht gewährleistet.

Die Funktion der Dachklimaanlage ist garantiert für einen Temperaturbereich (siehe Beiblatt technische Daten).

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
• unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

7 Technische Beschreibung

Die Dachklimaanlage versorgt den Innenraum mit kühler entfeuchteter Luft ohne Staub und Schmutz.

In die Luftauslasseinheit integrierte, dimmbare LED-Leuchten sorgen für angenehmes Licht (nicht bei allen Modellen verfügbar).

Die Dachklimaanlage wird mit der Fernbedienung gesteuert.

HINWEIS

Die Dachklimaanlage ist in der Lage, die Temperatur im Innenraum des Fahrzeugs bis auf einen bestimmten Wert abzusenken. Die zu erreichende Temperatur beim Kühlen hängt von dem Fahrzeugtyp, der Umgebungstemperatur und der Kälteleistung Ihrer Dachklimaanlage ab.

Unter einer Außentemperatur von 16 °C kühlt die Dachklimaanlage nicht mehr. Benutzen Sie in diesem Fall nur noch den Klimamodus „Umluft“ ( )

Die Dachklimaanlage ist gegen Überspannung geschützt. Wenn die Versorgungsspannung über 265 V steigt, schaltet die Dachklimaanlage ab. Sie setzt den normalen Betrieb fort, wenn sich die Versorgungsspannung wieder innerhalb des erlaubten Bereichs befindet.

7.1 Komponenten

Der Kältekreislauf der Dachklimaanlage besteht aus diesen Hauptkomponenten (Abb. 1, Seite 3):

- Kompressor (1)

Der Kompressor saugt das eingesetzte Kältemittel an und verdichtet es. Somit werden Druck und dadurch auch die Temperatur des Kältemittels erhöht.

- Kondensator (2)

Der eingebaute Verflüssiger funktioniert wie ein Kühler oder ein Wärmetauscher. Die vorbeiströmende Luft nimmt Wärme auf, das heiße Kältemittelgas kühlt ab und wird flüssig.

- Verdampfer (3)

Die Verdampfer kühlen die vorbeiströmende Luft ab und entfeuchten sie. Das Kältemittel nimmt Wärme auf und verdampft.

- Gebläse (4)

Die abgekühlte Luft wird im Fahrzeuginneren durch das Gebläse über eine Luftauslasseinheit verteilt.

Übersicht aller Bauteile:

• FreshJet1700: Abb. 10, Seite 11
- FreshJet2000, 2200 (auch für Modelle mit Heizung und Soft Start): Abb. 11, Seite 12
• FreshJet3200: Abb. 12, Seite 13
• Luftauslasseinheit Chillout ADB: Abb. 13, Seite 14
• Luftauslasseinheit ADB: Abb. 14, Seite 14

7.2 Bedienpanel

An der Luftauslasseinheit der Dachklimaanlage befindet sich das Bedienpanel (Abb. 2, Seite 4).

Es enthält folgende Bedien- und Anzeigeelemente:

Nr. Erklärung

1	Status-LED
		leuchtet nicht: Dachklimaanlage ist ausgeschaltet.
		leuchtet orange: Dachklimaanlage ist im Stand-By-Modus
		leuchtet grün: Dachklimaanlage ist eingeschaltet
		blinkt grün:nur bei Modellen mit Wärme-pumpe:Dachklimaanlage bereitet das Hei-zen vor oder Abtauen ist aktiv.
		blinkt grün/orange: Dachklimaanlage ist im Winter-Modus
		leuchtet rot: Nur wenn die Anlage auch an12 V==angeschlossen ist: Die Versorgungsspannung von 230 V~steht nicht zur Verfügung.
		blinkt andauernd rot (----): ÜberspannungDie Dachklimaanlage setzt normalen Betrieb fort, wenn sich die Versorgungsspannung wieder innerhalb des erlaubten Bereichs befindet.
		blinkt langsam rot (- - ): Funktionsstörung des inneren Temperatursensors E1
		blinkt mittelschnell rot (----): Funktionsstörung des äußeren Temperatursensors E2
2	Taste1	Schaltet die Dachklimaanlage ein, aus oder in den Stand-By-Modus. Langes Drücken der Taste schaltet den Automatik-Modus ein.
3	Taste2	Schaltet das Licht ein oder aus oder dimmt das Licht.Ist nur dann aktiv, wenn die Dach-klimaanlage eingeschaltet oder im Stand-by-Modus ist.
4	IR-Empfänger für die Fernbedienung

7.3 Fernbedienung

Alle Einstellungen am Gerät (z. B. Temperatureinstellung, Timerprogrammierung) werden per Fernbedienung zur Dachklimaanlage übertragen.

Folgende Bedien- und Anzeigeelemente stehen auf der Fernbedienung zur Verfügung (Abb. 3, Seite 5):

Nr. Erklärung

1 Display:

zeigt folgendes an:

•Uhrzeit
- gewünschte Raumtemperatur (Sollwert) in °C oder °F
• tatsächliche Raumtemperatur
•Klimamodus
•Gebläsestufe
- Symbole für aktive Zusatzfunktionen
- Batteriestatus

2 Taste①:

Klimaanlage und Fernbedienung einschalten oder in den Stand-By-Modus schalten

3 Taste :

Gebläsestufe wählen

4 Taste MODE:

Klimamodus wählen

5 Taste :

Sleep-Funktion aktivieren. Mit der Sleep-Funktion wird der Sollwert automatisch geändert, um eine angenehme Schlaftemperatur zu gewährleisten.

6 Taste :

Einmal drücken: Zeigt die aktuelle Temperatur des Innenraums an (Symbol wird angezeigt). Erneut drücken: Zeigt die eingestellte Temperatur an.

7 Taste :

„I feel“-Funktion aktivieren. Mit der „I feel“-Funktion wird der Temperatursollwert alle 10 Minuten an die Temperatur angepasst, die die Fernbedienung misst.

8 Taste °C/°F:

Temperatur-Einheit zwischen Celsius (°C) und Fahrenheit (°F) umschalten

9 Taste : Ⓤ

Timer programmieren und Uhrzeit einstellen

10 Taste SET:

Daten bestätigen und speichern

11 Taste:

Licht an der Dachklimaanlage ein- oder ausschalten und Dim-Funktion aktivieren. Die Taste ist auch bei ausgeschalteter Fernbedienung funktionsfähig.

12 Taste +:

Wert erhöhen

13 Taste -:

Wert verringern

14 Symbol D (Batterien erschöpft)

Wird angezeigt, wenn die Batterien der Fernbedienung erschöpft sind. Tauschen Sie in diesem Fall die Batterien aus, siehe Kapitel „Batterien der Fernbedienung austauschen“ auf Seite 47.

Nr. Erklärung

15 Symbol (Werte senden)

Wird kurz angezeigt, wenn die Fernbedienung Werte zur Dachklimaanlage sendet.

7.4 Klimamodi

Die Dachklimaanlage verfügt über folgende Klimamodi:

Klimamodus	Display-meldung	Erklärung
Automatik Sie legen die Temperatur fest, die Klimaanlage stellt durch		Kühlen oder Heizen (nur für Modelle mit Heizung) diese Temperatur im Innenraum her und steuert die benötigte Gebläseleistung.In diesem Modus ist die Taste deaktiviert.
Kühlen Sie legen Temperatur und Gebläseleistung fest, die Klima-anlage kühlt den Innenraum auf diese Temperatur.
Heizen Nur für Modelle mit Heizung		Sie legen Temperatur und Gebläseleistung fest, die Klima-anlage heizt den Innenraum auf diese Temperatur.
Umluft Sie legen die Lüfterstufe fest, die Klimaanlage bläst Luft in den		Innenraum.
Luftentfeuchtung Sie legen die Temperatur fest, die Klimaanlage kühlt den		Innenraum auf diese Temperatur, steuert die benötigte Gebläseleistung und entfeuchtet den Innenraum (Umluft-betrieb).In diesem Modus ist die Taste deaktiviert.

7.5 Zusatzfunktionen

Die Dachklimaanlage bietet folgende Zusatzfunktionen:

Zusatzfunktion	Display-meldung	Erklärung
Timer Die Klimaanlage wird zum eingestellten Zeitpunkt eingeschaltet.
		Die Klimaanlage wird zum eingestellten Zeitpunkt ausgeschaltet.
		Die Klimaanlage wird zu den eingestellten Zeitpunkten ein- und wieder ausgeschaltet.
Sleep Die eingestellte Temperatur nach einer Stunde um		1 °C und nach zwei Stunden um 2 °C geändert, um eine angenehme Schlaftemperatur zu gewährleisten.
I feel Die Fernbedienung misst die Reuntemperatur und überträgt den Messwert alle 10 Minuten an die Klimaanlage. Die Klimaanlage passt die Solltemperatur an diesen Messwert an.
Winter-Modus Der Winter-Modus wird durch grün/oranges Blinken der LED angezeigt.

8 Vor dem ersten Gebrauch

Kontrollen vor der Inbetriebnahme

Bevor Sie die Dachklimaanlage einschalten, beachten Sie bitte Folgendes:

▶ Kontrollieren Sie, ob Versorgungsspannung und -frequenz den Werten in den Technische Daten entsprechen, siehe Faltblatt.
Stellen Sie sicher, dass sowohl die Luftansaugöffnung als auch die Luftdüsen frei sind. Alle Lüftungsgitter müssen immer frei sein, um eine optimale Leistung der Dachklimaanlage zu gewährleisten.

VORSICHT! Verletzungsgefahr!

Stecken Sie keine Finger oder Gegenstände in die Luftdüsen oder das Ansauggitter.

Uhrzeit einstellen

▶ Stellen Sie die aktuelle Uhrzeit ein: siehe Kapitel „Uhrzeit einstellen“ auf Seite 47.

Fernbedienung einstellen

▶ Setzen Sie die Batterien ein (siehe Kapitel „Batterien der Fernbedienung austauschen“ auf Seite 47).
√ Das Display zeigt 5 Sekunden lang alle Symbole.
Drücken Sie während dieser 5 Sekunden gleichzeitig die Taste und die Taste
√ Das Display zeigt die Standard-Modellnummer.

Drücken Sie innerhalb von 3 Sekunden gleichzeitig die Taste + und Taste -, um die Modellnummer auszuwählen:
- FreshWell3000: 02
- FreshJet: 07
- FreshLight: 11
√ Das Display zeigt 5 Sekunden lang alle Symbole.
√ Die Fernbedienung ist betriebsbereit.

9 Dachklimaanlage bedienen

9.1 Grundsätzliche Hinweise zur Bedienung

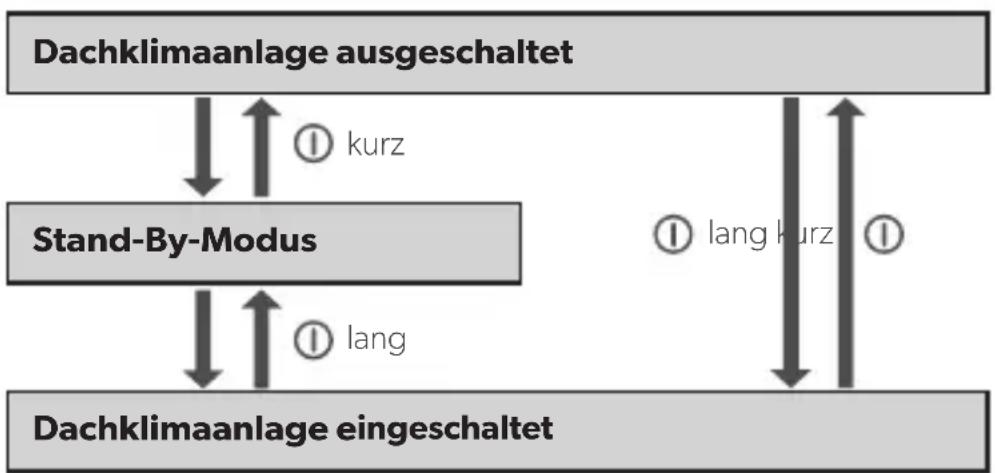

Die Dachklimaanlage hat drei Betriebsmodi:

Betriebsmodus Merkmale

Aus Die Dachklimaanlage ist ausgeschaltet, die Fernbedienung ist inaktiv.
Stand-By Die Dachklimaanlage ist betriebsbereit und kann mit der Fernbedienung eingeschaltet werden. Die Leuchten können benutzt werden.
Ein Die Dachklimaanlage klimatisiert den Innenraum.
Winter-Modus	Die Dachklimaanlage arbeitet in einem besonderen Heizmodus, der bei einer Temperatur von 7 °C startet und dann stoppt, wenn die Temperatur über 10 °C steigt.

Am Bedienpanel können Sie

• die Dachklimaanlage ein- und ausschalten sowie in den Stand-By-Modus oder in den Winter-Modus schalten
• das Licht ein- und ausschalten sowie dimmen

Mit der Fernbedienung können Sie

• die Dachklimaanlage aus dem Stand-By-Modus einschalten und wieder in den Stand-By-Modus schalten.
• das Licht ein- und ausschalten sowie dimmen
• Einstellungen vornehmen
- Zusatzfunktionen wählen

9.2 Fernbedienung verwenden

Die Fernbedienung muss beim Bedienen auf den IR-Empfänger (Abb. 2 4, Seite 4) am Bedienpanel ausgerichtet sein.

▶ Drücken Sie eine Taste.
√ Der Wert direkt zur Dachklimaanlage gesendet.
√ Die Dachklimaanlage quittiert den Empfang der Daten mit einem hohen Ton.

Falls die Datenübertragung fehlgeschlagen sein sollte, richten Sie die Fernbedienung auf den IR-Empfänger am Bedienpanel aus und drücken Sie die Taste SET. Dadurch werden die Daten erneut an die Dachklimaanlage gesendet. Die Dachklimaanlage quittiert den Empfang der Daten mit einem hohen Ton.

Nur Fernbedienung in Stand-By-Modus schalten oder einschalten

Im Stand-By zeigt das Display der Fernbedienung lediglich die Uhrzeit an.

Wenn die Fernbedienung nicht auf den IR-Empfänger (Abb. 2 4, Seite 4) am Bedienpanel ausgerichtet ist, können Sie die Fernbedienung getrennt von der Dachklimaanlage in den Stand-By-Modus schalten oder einschalten:

▶ Drücken Sie die Taste.

9.3 Hinweis zur besseren Nutzung

Wenn Sie die folgenden Hinweise beachten, optimieren Sie die Wirkungsweise Ihrer Dachklimaanlage:

• Verbessern Sie die Wärmeisolierung des Fahrzeugs, indem Sie Spalte abdichten und Fenster mit reflektierenden Rollos oder Vorhängen verhängen.
• Nachdem das Fahrzeug lange Zeit der Sonnenbestrahlung ausgesetzt war: Betreiben Sie die Dachklimaanlage erst bei geöffneten Fenstern eine Zeit lang im Klimamodus „Umluft“ (✗), bevor Sie den Klimamodus „Kühlen“ (✗) eingeschaltet wird.
• Vermeiden Sie im Klimamodus „Kühlen“ () unnötiges Öffnen von Türen und Fenstern.
• Richten Sie die Luftdüsen sinnvoll aus.
• Achten Sie darauf, dass die Luftdüsen und Ansauggitter nicht durch Tücher, Papier oder andere Gegenstände abgedeckt sind.

9.4 Dachklimaanlage ein- und ausschalten

HINWEIS

Nach dem Einschalten wird die Klimatisierung mit den Werten gestartet, die zuletzt eingestellt waren.

Mit dem Bedienpanel

Die Abbildung zeigt, wie Sie die Dachklimaanlage mit dem Bedienpanel ein-, aus- oder in den Stand-By-Modus schalten können. Drücken Sie dazu die Taste ^1 wie in der Abbildung angegeben:

Beispiel: Die Dachklimaanlage ist im Stand-By-Modus. Sie soll ausgeschaltet werden.

▶ Drücken Sie die Tastekurz.
√ Die Dachklimaanlage ist ausgeschaltet.

Mit der Fernbedienung

HINWEIS

• Um die Dachklimaanlage mit der Fernbedienung bedienen zu können, muss die Dachklimaanlage im Stand-By-Modus oder eingeschaltet sein.
• Mit der Fernbedienung können Sie die Dachklimaanlage aus dem Stand-By-Modus einschalten und wieder in den Stand-By-Modus schalten. Drücken Sie dazu die Taste ①.
• Nur bei Modellen mit Heizung: Wenn Sie die Dachklimaanlage aus dem Klimamodus „Heizen“ ( ) mit der Fernbedienung ausschalten, arbeitet das Gebläse noch für ein paar Minuten weiter, um ein Aufheizen des Gerätes zu verhindern. Die LED blinkt orange. Über die Taste am Bedienpanel können Sie die Dachklimaanlage ganz ausschalten.

9.5 Klimamodus wählen

Wählen Sie mit der Taste MODE den gewünschten Klimamodus, siehe Kapitel „Klimamodi“ auf Seite 40.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
√ Die Dachklimaanlage wird in den gewählten Klimamodus geschaltet.

9.6 Gebläsestufe manuell wählen

Das Gebläse regelt die Stärke der Luftzufuhr.

In den Klimamodi „Kühlen“ (*) und „Umluft“ (✗) kann die Gebläsestufe manuell gewählt werden. In den übrigen Klimamodi steuert die Dachklimaanlage die Gebläsestufe automatisch.

Displaymeldung Erklärung

Vier Gebläsestufen

(Niedrigste Gebläsestufe nicht verfügbar im Klimamodus „Heizen“ (○)

Automatikmodus, nur in den Klimamodi „Kühlen“ (*), „Heizen“ (●) und „Entfeuchten“ (∅) verfügbar.

Wählen Sie mit der Taste die gewünschte Gebläsestufe.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
√ Die Gebläsestufe ist neu eingestellt.

9.7 Temperatur einstellen

Klimamodus „Kühlen“

In den Klimamodi „Automatik“ (A), „Kühlen“ (*) und „Entfeuchten“ (◇) können Sie über die Fernbedienung eine Temperatur zwischen 16 °C und 31 °C vorgeben.

Wählen Sie mit der Taste + oder – die gewünschte Temperatur.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
√ Die Temperatur ist in der Dachklimaanlage eingestellt.

Klimamodus „Heizen“ (nur für Modelle mit Heizung)

In den Klimamodi „Automatik“ (Aund „Heizen“ () können Sie über die Fernbedienung eine Temperatur zwischen 16 °C und 31 °C vorgeben.

Wählen Sie mit der Taste + oder – die gewünschte Temperatur.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
√ Die Temperatur ist in der Dachklimaanlage eingestellt.

9.8 Luftdüsen einstellen

Die Luftzufuhr in den Fahrzeug-Innenraum kann über die Stellung der Luftdüsen reguliert werden (Abb. 4, Seite 6):

▶ Chillout ADB: Drehen Sie die Lamellen (1) der Luftdüsen über das Einstellrad (2) in die gewünschte Richtung.
▶ ADB: Drehen Sie die Lamellen (1) der Luftdüsen unabhängig voneinander über die Einstellräder (2, 3, 4) in die gewünschten Richtungen. Der Luftstrom kann sowohl nach rechts und links, als auch zur Decke oder zum Boden verstellt werden.

Nutzen Sie den Schieber (5), um die Luft mehr nach vorne oder hinten zu verteilen.

9.9 Timer programmieren

Mit der Timerfunktion können Sie einen gewünschten Zeitraum zur Klimatisierung einstellen. Dabei können Sie entweder nur den Einschaltzeitpunkt oder nur den Ausschaltzeitpunkt oder beide Werte vorgeben.

HINWEIS

Wird bei der Timerprogrammierung für 15 Sekunden keine Taste auf der Fernbedienung gedrückt, so wechselt die Fernbedienung zurück zum Ausgangsmodus.

Wählen Sie vor der Programmierung des Timers den Klimamodus und alle gewünschten Werte (z. B. Temperatur) aus.

Einschaltzeitpunkt einstellen

▶ Drücken Sie die Taste einmal.
√ Das Symbol ON (☑) blinkt auf dem Display der Fernbedienung.
▶ Stellen Sie mit der Taste + oder – die Uhrzeit ein, zu der die Dachklimaanlage eingeschaltet werden soll.
▶ Drücken Sie die Taste SET, um den Wert zur Dachklimaanlage zu senden.
√ Der Einschaltzeitpunkt ist in der Dachklimaanlage eingestellt. Die Dachklimaanlage startet zum eingestellten Zeitpunkt mit dem gewählten Klimamodus.
▶ Schalten Sie die Dachklimaanlage in den Stand-By-Modus.

Ausschaltzeitpunkt einstellen

▶ Drücken Sie die Taste zweimal.
√ Das Symbol OFF (m) blinkt auf dem Display der Fernbedienung.
▶ Stellen Sie mit der Taste + oder – die Uhrzeit ein, zu der die Dachklimaanlage ausgeschaltet werden soll.
▶ Drücken Sie die Taste SET, um den Wert zur Dachklimaanlage zu senden.
√ Der Ausschaltzeitpunkt ist in der Dachklimaanlage eingestellt. Die Dachklimaanlage läuft bis zum eingestellten Zeitpunkt mit dem gewählten Klimamodus.

Einschalt- und Ausschaltzeitpunkte einstellen

▶ Drücken Sie die Taste dreimal.
√ Das Symbol ON (☑) blinkt auf dem Display der Fernbedienung.
Das Symbol OFF (2) ist sichtbar.
▶ Stellen Sie mit der Taste + oder – die Uhrzeit ein, zu der die Dachklimaanlage eingeschaltet werden soll.
▶ Drücken Sie die Taste® erneut.

√ Das Symbol OFF (m) blinkt auf dem Display der Fernbedienung.
▶ Stellen Sie mit der Taste + oder – die Uhrzeit ein, zu der die Dachklimaanlage ausgeschaltet werden soll.
▶ Drücken Sie die Taste SET, um den Wert zur Dachklimaanlage zu senden.
√ Der Einschalt- und der Ausschaltzeitpunkt sind in der Dachklimaanlage eingestellt.
Die Dachklimaanlage startet zum eingestellten Zeitpunkt mit dem gewählten Klimamodus und läuft bis zum zweiten eingestellten Zeitpunkt.
▶ Schalten Sie die Dachklimaanlage in den Stand-By-Modus.

Timerprogrammierung aufheben

Wenn Sie den Timer programmiert haben, können Sie das wie folgt aufheben:

▶ Drücken Sie die Taste® viermal.
√ Das Symbol für den Timer erlischt.
√ Die Programmierung ist aufgehoben.

9.10 Sleep-Funktion aktivieren

HINWEIS

Die Sleep-Funktion ist Modus „Umluft“ ( )deaktiviert.

Bei aktivierter Sleep-Funktion wird die eingestellte Temperatur nach einer Stunde um 1 °C und nach zwei Stunden um 2 °C geändert, um eine angenehme Schlaftemperatur zu gewährleisten.

▶ Stellen Sie die gewünschte Temperatur ein (siehe Kapitel „Temperatur einstellen“ auf Seite 44).
▶ Drücken Sie die Taste.
√ Das Symbol wird im Display angezeigt.
Die Sleep-Funktion ist aktiviert.
Zum Deaktivieren der Sleep-Funktion drücken Sie die Taste ☒ nochmal.

HINWEIS

Die Sleep-Funktion wird deaktiviert, wenn Sie die Taste MODE drücken.

9.11 Zusatzfunktion „I feel“ einstellen

Bei dieser Funktion misst die Fernbedienung die Raumtemperatur und überträgt den Messwert alle 10 Minuten an die Dachklimaanlage. Die Dachklimaanlage passt die Solltemperatur an diesen Messwert an. Die Funktion „I feel“ ist nur aktiv, wenn die Temperatur zwischen +18 °C und +29 °C liegt.

Drücken Sie die Taste.
√ Das Symbol wird im Display angezeigt.
Die Funktion „I feel“ ist aktiviert.
Legen Sie die Fernbedienung so ab, dass sie auf den IR-Empfänger (Abb. 2 4, Seite 4) am Bedienpanel zeigt. Sonst können die Werte nicht an die Dachklimaanlage gesendet werden.

HINWEIS

Die Fernbedienung sollte sich nicht in einem Bereich des Raums befinden, der wesentlich wärmer oder kälter als die durchschnittliche Raumtemperatur ist. Sie darf z. B. nicht in der Sonne oder vor der Dachklimaanlage liegen.

Wenn die Temperatur über +29 °C steigt oder unter +18 °C fällt, wird die Funktion „I feel“ deaktiviert.

√ Das Symbol blinkt dreimal im Display und wird dann ausgeschaltet.

9.12 Leuchten bedienen (nur bei bestimmten Modellen)

Die Leuchten an der Dachklimaanlage sind dimmbar. Sie werden mit dem zuletzt eingestellten Helligkeitswert eingeschaltet.

HINWEIS

Die Taste 🔔 auf der Fernbedienung ist auch dann aktiv, wenn die Fernbedienung ausgeschaltet ist.

Licht am Bedienpanel ein-/ausschalten

▶ Drücken Sie die Taste 🔍 kurz, um die Leuchten ein- oder auszuschalten.

Licht am Bedienpanel dimmen

Drücken Sie die Taste so lange, bis die Leuchten auf die gewünschte Helligkeit gedimmt sind.

Licht mit Fernbedienung ein-/ausschalten

▶ Drücken Sie die Taste 🔍, um die Leuchten ein- oder auszuschalten.
√ Das Symbol 🎨 wird im Display angezeigt, wenn das Licht eingeschaltet ist.

Licht mit Fernbedienung dimmen

▶ Drücken Sie die Taste für 2 s.
√ Das Symbol blinkt im Display.
Drücken Sie die Taste — oder + so lange, bis die Leuchten auf die gewünschte Helligkeit gedimmt sind. Sie können die Leuchten auf 20 %, 40 %, 60 %, 80 % und 100 % dimmen.
▶ Drücken Sie die Taste 🙏 nochmal, um die Dim-Funktion auszuschalten.
√ Das Symbol leuchtet.

9.13 Batterien der Fernbedienung austauschen

Tauschen Sie die Batterien aus, wenn auf dem Display das Symbol angezeigt wird.

Das Batteriefach befindet sich an der Rückseite der Fernbedienung.

▶ Drücken Sie den Deckel des Batteriefachs leicht ein und schieben Sie ihn in Pfeilrichtung auf.

▶ Setzen Sie die neuen Batterien (2 x Typ AAA) wie im Batteriefach abgebildet in die Fernbedienung ein.

▶ Schließen sie den Deckel des Batteriefachs.

Schützen Sie Ihre Umwelt!

Batterien gehören nicht in den Hausmüll.

Geben Sie bitte Ihre verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.

9.14 Uhrzeit einstellen

Die Fernbedienung benötigt zur Timerprogrammierung die aktuelle Uhrzeit. Die Uhrzeit wird auf dem Display der Fernbedienung angezeigt.

Zum Einstellen der Uhrzeit führen Sie folgende Schritte aus:

HINWEIS

Wenn beim Einstellen der Uhrzeit für ca. 10 Sekunden keine Taste auf der Fernbedienung gedrückt wird, so wechselt die Fernbedienung zurück zum Ausgangsmodus.

Drücken Sie die Taste lange, um in den Modus zum Einstellen der Uhrzeit zu gelangen.
√ Die Uhrzeit blinkt auf dem Display der Fernbedienung.
▶ Stellen Sie mit der Taste + oder – die aktuelle Uhrzeit ein.

Drücken Sie die Taste + oder – länger als 2 s, um die Zeit schneller vor- oder zurückzustellen.

▶ Drücken Sie die Taste SET, um die Uhrzeit zu bestätigen.

9.15 Winter-Modus einstellen

Der Winter-Modus ist ein besonderer Heizmodus, der bei einer Temperatur von 7 °C startet und dann stoppt, wenn die Temperatur über 10 °C steigt.

▶ Drücken Sie beide Tasten am Bedienpanel für 5 s, um den Winter-Modus zu aktivieren.
√ Die LED blinkt grün/orange.
√ Alle weiteren Funktionen sind deaktiviert.
Zum Deaktivieren des Winter-Modus drücken Sie Taste am Bedienpanel, wodurch die Klimaanlage abgeschaltet wird.

10 Dachklimaanlage reinigen

ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie die Dachklimaanlage nicht mit einem Hochdruckreiniger. Eindringendes Wasser kann die Dachklimaanlage beschädigen.
• Verwenden Sie keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung, da dies zu einer Beschädigung der Dachklimaanlage führen kann.
• Verwenden Sie zur Reinigung der Dachklimaanlage lediglich Wasser mit einem schonenden Reinigungsmittel. Verwenden Sie auf keinen Fall Benzin, Diesel oder Lösungsmittel.

▶ Reinigen Sie das Gehäuse der Dachklimaanlage und die Luftauslasseinheit gelegentlich mit einem feuchten Tuch.
Entfernen Sie regelmäßig Laub und anderen Schmutz von den Belüftungsöffnungen (Abb. 5 1, Seite 7) auf der Dachklimaanlage. Achten Sie darauf, dass Sie dabei nicht die Lamellen in der Dachklimaanlage beschädigen.
Reinigen Sie die Fernbedienung gelegentlich mit einem leicht feuchten Tuch. Zur Reinigung des Displays empfiehlt sich ein Brillenputztuch.

11 Dachklimaanlage warten

WARNUNG!

Andere Wartungsarbeiten als die hier beschriebenen dürfen nur von Fachkräften durchgeführt werden, die mit den Gefahren beim Umgang mit Kältemittel und Klimaanlagen sowie den einschlägigen Vorschriften vertraut sind. Durch unsachgemäße Wartungsarbeiten können erhebliche Gefahren entstehen.

Intervall Prüfung/Wartung

Regelmäßig Kondenswasserabläufe prüfen:► Prüfen Sie, ob die Kondenswasserabläufe (Abb. 6 1, Seite 7) an den Seiten der Dachklimaanlage frei sind und das entstehende Kondenswasser ablaufen kann.
Regelmäßig	Filter der Luftausströmeinheit reinigen (Abb. 7, Seite 8):► Entfernen Sie von Hand die Abdeckung (1) des Filters.► Entnehmen Sie den Filter (2).► Reinigen Sie die Filter (2) mit einer Waschmittellösung und lassen Sie ihn trocknen.► Setzen Sie den trockenen Filter (2) wieder ein.► Setzen Sie die Abdeckung (1) wieder ein.
Einmal pro Jahr Profildichtungen prüfen:► Prüfen Sie die Profildichtung der Dachklimaanlage zum Fahrzeugdach auf Risse und andere Beschädigungen.
Einmal pro Jahr Wärmetauscher warten lassen:► Lassen Sie die Wärmetauscher der Dachklimaanlage von einer Fachwerkstatt warten.
Einmal pro Jahr	Aktivekohle-Filter ersetzen (Abb. 7, Seite 8):► Entfernen Sie von Hand die Abdeckung (1) des Filters.► Entnehmen Sie den Filter (2).► Entfernen Sie den Aktivkohle-Filter (3).► Reinigen Sie die Filter (2) mit einer Waschmittellösung und lassen Sie ihn trocknen.► Setzen Sie einen neuen Aktivekohle-Filter ein.► Setzen Sie den trockenen Filter (2) wieder ein.► Setzen Sie die Abdeckung (1) wieder ein.

12 Störungen beseitigen

Störung Ursache Behebung

Dachklimaanlage schaltet ständig ab

Vereisungsfühler hat geschaltet. Außentemperatur ist zu niedrig oder alle Luftdüsen sind verschlossen.

Störung Ursache Behebung

Keine Kühleistung Die Dachklimaanlage ist nicht auf Kühlen eingestellt.	Stellen Sie die Dachklimaanlage auf Kühlen.
	Die Umgebungstemperatur ist höher als 52 °C.	Die Dachklimaanlage ist nur für eine Umgebungstemperatur bis 52 °C ausgelegt.
	Die eingestellte Temperatur ist höher als die Raumtemperatur.	Wählen Sie eine niedrigere Temperatur.
	Die Umgebungstemperatur ist niedriger als 16 °C.	Die Dachklimaanlage ist nur für eine Umgebungstemperatur ab 16 °C ausgelegt.
	Einer der Temperaturfühler ist defekt.	Wenden Sie sich an eine autorisierte Fachwerkstatt.
	Das Verdampfergebläse ist schadhaft.
	Das Kondensatorgebläse ist schadhaft.
Schlechte Luftleistung	Die Luftansaugung ist verstopft.	Entfernen Sie Laub und anderen Schmutz von den Belüftungslamellen auf der Dachklimaanlage.
	Das Gebläse ist defekt.	Wenden Sie sich an eine autorisierte Fachwerkstatt.
Wassereintritt im Fahrzeug	Die Ablauföffnungen für Kondenswasser sind verstopft.	Reinigen Sie die Ablauföffnungen für Kondenswasser.
	Die Dichtungen sind schadhaft.	Wenden Sie sich an eine autorisierte Fachwerkstatt.
Dachklimaanlage schaltet nicht ein	Es liegt keine Versorgungsspannung (230 V~) an.	Kontrollieren Sie die Spannungsversorgung.
	Die Spannung ist zu niedrig (unter 200 V~).Der Spannungswandler ist defekt.	Wenden Sie sich an eine autorisierte Fachwerkstatt.
	Einer der Temperaturfühler ist defekt.
	Die elektrische Absicherung der Spannungsversorgung ist zu gering.	Prüfen Sie die elektrische Absicherung der Spannungsversorgung.
Dachklimaanlage schaltet nicht ab	Einer der Temperaturfühler ist defekt.	Wenden Sie sich an eine autorisierte Fachwerkstatt.
	Die elektrische Absicherung der Spannungsversorgung ist zu gering.	Prüfen Sie die elektrische Absicherung der Spannungsversorgung.

13 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an einen Service-Partner in Ihrem Land.

Unsere Spezialisten helfen Ihnen gerne weiter und besprechen mit Ihnen den weiteren Verlauf der Gewährleistung.

14 Entsorgung

Vorschriften für Umweltschutz und fachgerechte Entsorgung

Alle Organisationen müssen eine Reihe von Maßnahmen anwenden, um den Einfluss, den ihre Aktivitäten (Herstellung, Produkte, Service usw.) auf die Umwelt haben, zu erkennen, zu bewerten und zu kontrollieren.

Die zu befolgenden Maßnahmen zur Erkennung von erheblichen Auswirkungen auf die Umwelt müssen folgende Faktoren zu berücksichtigen:

• Verwendung von Rohstoffen und natürlichen Ressourcen
  • atmosphärische Emissionen
  • Austritt von Flüssigkeiten
• Entsorgung und Recycling
• Bodenkontamination

Um die Auswirkungen auf die Umwelt zu minimieren, stellt der Hersteller im Folgenden eine Reihe von Anzeichen dar, die jeder berücksichtigen muss, der (aus welchem Grund auch immer) mit dem Gerät während dessen Lebensdauer interagiert.

• Das gesamte Verpackungsmaterial muss entsprechend der gesetzlichen Vorschriften des Landes, in dem die Entsorgung stattfindet, entsorgt (vorzugsweise recycelt) werden.
• Alle Produkt-Komponenten müssen entsprechend der gesetzlichen Vorschriften des Landes, in dem die Entsorgung stattfindet, entsorgt (vorzugsweise recycelt) werden.
• Zur korrekten Entsorgung muss das Gerät an ein autorisierten Recyclingcenter übergeben werden, damit sichergestellt ist, dass alle recycelbaren Komponenten wiederverwendet werden und mit den restlichen Materialien ordnungsgemäß verfahren wird.
• Stellen Sie während der Installation sicher, dass der Raum ausreichend belüftet ist, um das Entstehen von abgestandener Luft zu verhindern, die schädlich für die Gesundheit des Bediener könnte.
• Stellen Sie während des Betrieb und der Wartung sicher, dass alle schädlichen Abfallprodukte (Öl, Fett usw.) ordnungsgemäß entsorgt werden.
• Halten Sie den Lärmpegel zur Reduzierung der Lärmbelästigung gering.

Weitere Informationen zur korrekten Deinstallation unserer Produkte entnehmen Sie bitte den Recycling-Anleitungen auf dometic.com.

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Achten Sie im Betrieb sowie bei Reparaturen und Wartungsarbeiten darauf, dass der Kühlkreislauf nicht beschädigt wird und das Kältemittel nicht entweichen kann. Es wirkt als Treibhausgas und sollte nicht in die Umwelt gelangen.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

Entsorgen Sie das Produkt nur entsprechend der geltenden Recycling- oder Entsorgungsvorschriften bei einem autorisierten Entsorgungsunternehmen.

Recycling von Verpackungsmaterial

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Notice originale
