| Typ produktu | Přídavná klimatizace pro kabinu kamionu |
| Značka | Dometic |
| Model | CoolAir RT 780 |
| Maximální chladicí výkon | 820 W |
| Jmenovité napájecí napětí | 24 V (stejnosměrný proud) |
| Rozsah vstupního napětí | 22,5 V až 30 V |
| Maximální elektrický příkon | 22 A |
| Rozměry (D x Š x V) | 635 x 830 x 288 mm |
| Hmotnost | Přibližně 21 kg |
| Vypnutí při podpětí | Nastavitelné od 22,2 V do 23,6 V |
| Rozsah nastavené teploty | 17 °C až 30 °C (62 °F až 86 °F) |
| Provozní režimy | Automatický a 3 manuální režimy |
| Typ instalace | Ve střešním okně (střešním otvoru) kabiny |
| Kompatibilita vozidla | Iveco Stralis AS/AT a AS³ (vysoká střecha) |
| Ochrana baterie | Nastavitelné vypnutí pro zabránění nadměrnému vybití |
| Zobrazení teploty | Ve °C nebo °F (nastavitelné) |
| Provozní teplota při chlazení | Až do 43 °C okolní teploty |
| Obsah příslušenství | Montážní sada, krycí rám, kabely, těsnění |
| Bezpečnostní pokyny | Instalace odborníkem, před zásahem odpojte napájení, nepoužívejte pod 0 °C |
| Údržba a čištění | Před čištěním odpojte, nepoužívejte v blízkosti hořlavé kapaliny |
Často kladené otázky - CoolAir RT 780 DOMETIC
Dotazy uživatelů ohledně CoolAir RT 780 DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Klimatizace ve formátu PDF zdarma! Najděte svůj návod CoolAir RT 780 - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CoolAir RT 780 značky DOMETIC.
NÁVOD K OBSLUZE CoolAir RT 780 DOMETIC
Montážní sada pro vozidla Iveco Stralis AS/AS a AT (vysoká střecha)
Návod k montáži. 240
HU
1 Symboly a formáty .....225
2 Bezpečnostné pokyny .....225
2.1 Manipulácia so zariadením 226
3.2 Ciel'ová skupina 227
5 Obsah dodávky....228
6 Príslušenstvo....228
7.2 Demontáž strešného okna....231
7.3 Príprava upevnenia zariadenia (len Iveco Stralis AS3) .....231
7.4 Príprava zariadenia....231
7.5 Upevnenie tesnenia na strechu kabína vodiča .....231
7.6 Montáž zariadenia do otvoru 232
7.7 Uloženie elektrických napájacích vedení ..... 233
8.2 Úroveň menu 1: Nastavovací údaj – požadovaná hodnota teploty.....235
9 Technické údaje....239
1 S y m b o l y a
VÝSTRAHA!
2 Bezpečnostné pokyny
2.1 Manipulácia so zariadením
– Výška nadstavby Iveco Stralis AS ^3 : 188 mm
3.2 Ciel'ová skupina
| Označenie dielcov Množstvo Č. výrobku | ||
| Montážny návod 1 4445102177 | ||
| Krycí rám 1 4443000260 | ||
| 2,5 m tesniaca páska (profil: 10 x 20 mm) 1 – | ||
| Dištančné puzdro D = 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Šest’hranná skrutka M8 x 45 12 – | ||
| Podložka 8,4 x 20 12 – | ||
| Pružná podložka M8 12 – | ||
| Pripájací kábel 6 mm2 x 4 m | 1 | 4441300149 |
| Viazač káblov | 1 – | |
| Označenie dielcov Množstvo Č. výrobku | |
| Montážny návod 1 4445102177 | |
| Krycí rám 1 4443000260 | |
| 2,5 m tesniaca páska (profil: 35 x 20 mm) | 1 – |
| Dištančné puzdro D = 40 mm | 12 4443900237 |
| Šest’hranná skrutka M8 x 65 12 – | |
| Podložka 8,4 x 20 12 – | |
| Pružná podložka M8 12 – | |
| Pripájací kábel 8 mm2 x 9,5 m | 1 4441300097 |
| Viazač káblov | 1 – |
6 Príslušenstvo
| Označenie dielcov Č. výrobku | |
| Pripájací kábel 8 mm2 x 11 m | 9100300027 |
7 l n š t a l á c i
POZOR!
Pred začatím prác na elektricky ovládaných komponentoch zabezpečte, aby neboli pod napätím!
Pri nedodržaní tohto predpisu hrozí nebezpečenstvo úrazu elektrickým prúdom.
UPOZORNENIE!
Zaskrutkujte 12 samorezných závitových vložiek M8 do slepých otvorov označených číslom „1“ a „4“(obr. 3, strane 4). Použite dodaný 1/4" skrutkovací hrot.
7.5 Upevnenie tesnenia na strechu kabína vodiča
POZOR!
7.7 Uloženie elektrických napájacích vedení
VÝSTRAHA!
Ut'ahujte skrutky len opatrne, aby ste nepoškodili krycí rám.
▶Pri zapnutí tlačidlom důžte obidve tlačidlá + a – stlačené dovtedy, kým LED kompresor nezačne blikat'.
√Teraz ste v konfiguračnom režime.
√ Displej zobrazí na 2 sekundy verziu displeja (napr. „3.1S“).
√ Displej zobrazuje prvou číslicou úroveň menu a druhou číslicou nastavitelný parameter – napr. 1.17 pre úroveň menu 1 a nastavovací údaj pre požadovanú hodnotu 17 °C.
POZNÁMKA
▶ Stlačením tlačidlo ①. opustíte režim konfigurácie.
8.2 Úroveň menu 1: Nastavovací údaj – požadovaná hodnota teploty
Zariadenie sa spustí vždy so zadefinovanou požadovanou hodnotou vnútornej teploty priestoru. Tento parameter možno nakonfigurovat' v rozmedzí 17 až 30 °C (62 až 86 °F).
Kontrolný snímač stavu batérie chráni batériu pred hlbokým vybitím.
POZOR!
8.4 Úroveň menu 3: Nastavovací údaj – prevádzkový režim
Spustite režim konfigurácie (kap. „Spustenie a ukončenie konfiguračného režimu“ na strane 235).
√ Displej zobrazí prvou číslicou úroveň menu a druhou a tret'ou číslicou nastavitelný parameter.
▶Ak stlačíte dvakrát tlačidlo +, prejdete do úrovne menu 3.
▶Stlačte tlačidlo, čím zmeníte parameter.
Predvol'ba Prevádzkový režim
U parametrov nastavitelných v režime konfigurácie z úrovní menu 1 – 3 možno obnovit' výrobné nastavenia:
Spustite režim konfigurácie (kap. „Spustenie a ukončenie konfiguračného režimu“ na strane 235).
√ Displej zobrazí prvou číslicou úroveň menu a druhou a tret'ou číslicou nastavitelný parameter.
▶Ak stlačíte štyrikrát tlačidlo +, prejdete do úrovne menu 5.
▶Stlačte tlačidlo, čim zmeníte parameter.

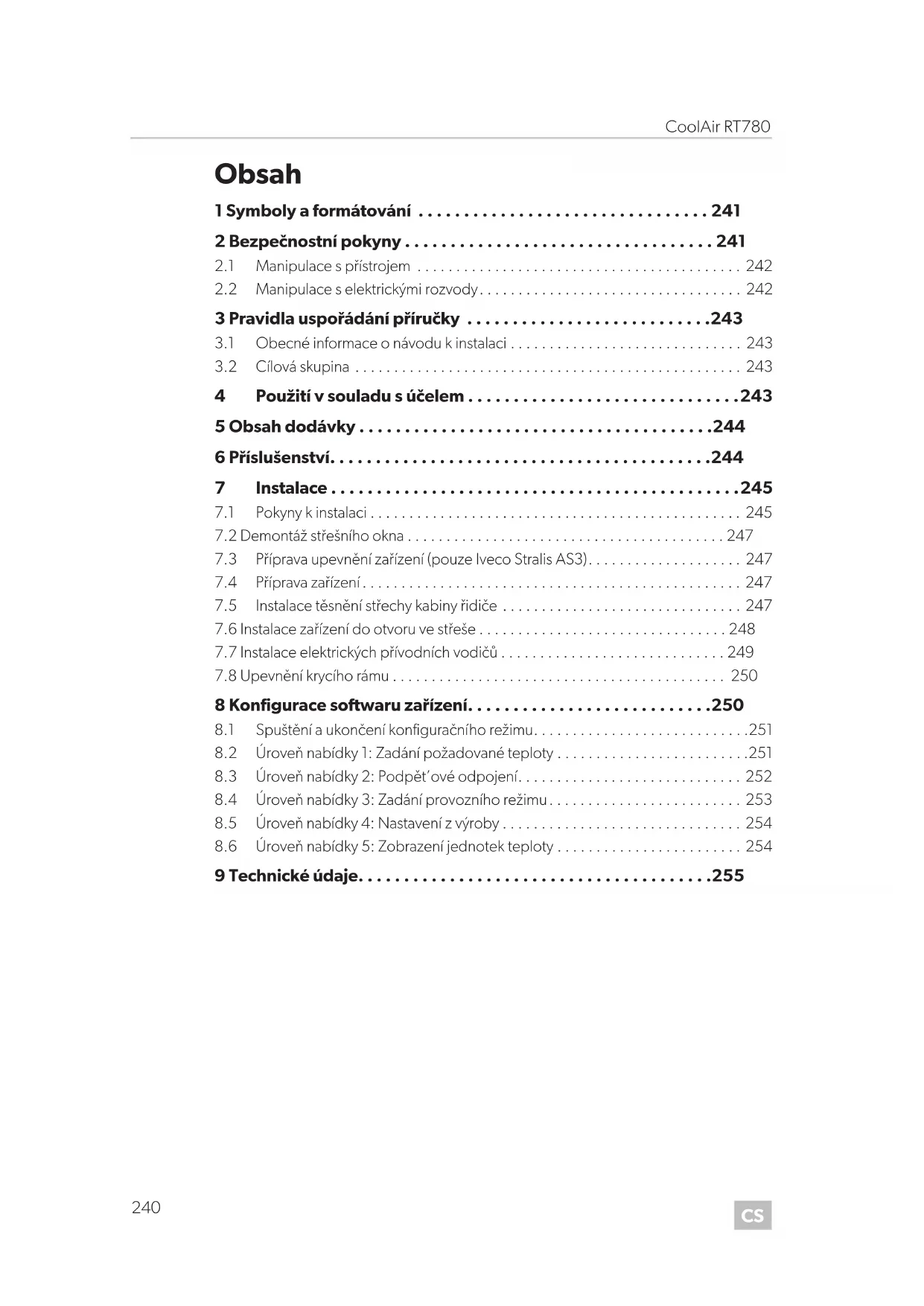

1 Symboly a formátování ..... 241
2 Bezpečnostní pokyny 241
2.2 Manipulace s elektrickými rozvody.... 242
3 Pravidla uspořádání příručky .....243
3.1 Obecné informace o návodu k instalaci 243
3.2 Cílová skupina 243
4 Použití v souladu s účelem .....243
5 Obsah dodávky....244
6 Příslušenství....244
7 Instalace....245
7.1 Pokyny k instalaci 245
7.2 Demontáž střešního okna 247
7.3 Příprava upevnění zařízení (pouze Iveco Stralis AS3).... 247
7.4 Příprava zařízení 247
7.5 Instalace těsnění střechy kabiny řidiče 247
7.6 Instalace zařízení do otvoru ve střeše 248
7.7 Instalace elektrických přívodních vodičů ..... 249
7.8 Upevnění krycího rámu 250
8 Konfigurace softwaru zařízení....250
8.1 Spuštění a ukončení konfiguračního režimu....251
8.2 Úroveň nabídky 1: Zadání požadované teploty .....251
8.3 Úroveň nabídky 2: Podpěť ové odpojení. 252
8.4 Úroveň nabídky 3: Zadání provozního režimu.... 253
8.5 Úroveň nabídky 4: Nastavení z výroby ..... 254
8.6 Úroveň nabídky 5: Zobrazení jednotek teploty ..... 254
9 Technické údaje....255
1 Symboly a formátování
VÝSTRAHA!
Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.
UPOZORNĚNÍ!
Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.
POZOR!
Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
2 Bezpečnostní pokyny
Je nezbytně nutné, den abyste si přečetli celý obsah příručky.
Pouze za předpokladu, že dodržíte pokyny návodu, mohou být zaručeny spolehlivý provoz nezávislé klimatizace a ochrana před úrazy osob nebo hmotnými škodami.
V následujících případech nepřebírá výrobce žádné záruky za škody:
- Chybná montáž nebo chybné připojení
- Poškození výrobku působením mechanických vlivů a přepětí
- Změna výrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
2.1 Manipulace s přístrojem
- Nesmí být omezena volnost pohybu návěsů (vnější okraje návěsu při zatáčení nebo při zalomení) a jiných nástaveb vozidla.
- Používejte nezávislou klimatizaci pouze k výrobcem stanovenému účelu použití a neprovádějte na přístroji žádné změny nebo přestavby!
- Pokud je nezávislá klimatizace viditelně poškozená, nesmíte ji uvést do provozu.
- Nezávislá klimatizace musí být nainstalována natolik bezpečně, aby se nemohla převážit nebo spadnout!
- Instalaci, údržbu a případné opravy smí provést pouze specializované provozovny, které jsou seznámeny s nebezpečími, které jsou s touto činností spojeny, a s příslušnými předpisy!
- Nepoužívejte nezávislou klimatizaci v blízkosti hořlavých kapalin a plynů.
- Nepoužívejte nezávislou klimatizaci za okolních teplot nižších než 0 °C.
- V případě požáru neotevírejte horní kryt klimatizace, použijte schválené hasicí prostředky. Nepoužívejte k hašení vodu.
- Informujte se u výrobce automobilu, zda nebude z důvodu instalace nezávislé klimatizace nutná změna zápisu v dokumentaci vozidla, týkající se výšky vozidla.
– Výška instalace Iveco Stralis AS/AT: 166 mm. – Výška instalace Iveco Stralis AS ^3 : 188 mm
- Při činnostech (čištění, údržba apod.) na nezávislé klimatizaci odpojte všechny přípojky napájení!
2.2 Manipulace s elektrickými rozvody
- Pokud musejí být rozvody vedeny kolem stěn s ostrými úhly, použijte chráničky nebo průchodky!
- Nepokládejte volné nebo ostře zalomené vodiče na elektricky vodivé materiály (kov)!
• Netahejte za kabely!
- Upevněte a instalujte rožvody tak, aby nehrozilo nebezpečí zakopnutí a nemohlo dojít k poškození kabelů.
- Připojení k elektrickému proudu smí provést pouze specializovaný servis.
- Zajistěte přípojku k síti ve vozidle pojistkou o hodnotě 25 ampér.
- Nikdy nepokládejte elektrické rozvody (kabely od baterie) do blízkosti signálních nebo řídicích vodičů.
3 Pravidla uspořádání příručky
3.1 Obecné informace o návodu k instalaci
Tento návod k instalaci obsahuje důležité informace a návody k instalaci nezávislé klimatizace. Obsažené informace jsou určeny servisnímu středisku, které bude instalovat nezávislou klimatizaci.
Následující pokyny vám pomohou při správném použití návodu k instalaci:
- Návod k instalaci je součástí dodávky. Návod pečlivě uschovejte.
- Návod k instalaci vám poskytne důležité pokyny k montáži a slouží současně v případech oprav jako zdroj informací.
- Při nedodržení tohoto instalačního návodu nepřebírá výrobce žádné záruky. Jakékoliv nároky jsou v tomto případě vyloučeny.
3.2 Cílová skupina
Informace o instalaci a konfiguraci, uvedené v tomto návodu, jsou určeny odborným pracovníků instalačních servisů, kteří jsou seznámeni s používanými směrnicemi a bezpečnostními předpisy pro instalaci příslušenství nákladních automobilů.
4 Použití v souladu s účelem
Montážní sada (AS/AT: výr. č. 9100300104, AS³: výr. č. 9100300105) umožňuje instalaci nezávislé klimatizace CoolAir RT780 (výr. č. 9105305547) do otvoru ve střeše kabiny, provedeného od výrobce (ventilační otvor) nákladního automobilu Iveco Stralis AS/AT (vysoká střecha) nebo Iveco Stralis AS³ (vysoká střecha).
POZOR!
- Zařízení RT780 není určeno k instalaci do stavebních, zemědělských nebo jiných pracovních strojů. V případě příliš silných vibrací nelze zaručit řádnou funkci.
- Provoz zařízení RT 780 s napětím odlišným od uvedených hodnot vede k poškození přístroje.
POZNÁMKA
Přístroj RT780 není konstruován ke chladicímu provozu za okolních teplot vyšších než 43 °C.
5 Obsah dodávky
CoolAir RT780 montážní sada pro nákladní automobil Iveco Stralis AS/AT, Č. výrobku 9100300104
| Název součásti Množství Výr. č. | ||
| Návod k instalaci 1 4445102177 | ||
| Krycí rám 1 4443000260 | ||
| Těsnicí páska 2,5 m (profil: 10 x 20 mm) 1 – | ||
| Distanční pouzdro L = 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Šroub se šestihrannou hlavou M8 x 45 12 – | ||
| Podložka 8,4 x 20 12 – | ||
| Pružná podložka M8 | 12 – | |
| Přívodní kabel 6 mm ^2 x 4 m | 1 | 4441300149 |
| Vázací páska na kabely | 1 | – |
CoolAir RT780 montážní sada pro nákladní automobil Iveco Stralis AS ^3 , Č. výrobku 9100300105
| Název součásti Množství Výr. č. | ||
| Návod k instalaci 1 4445102177 | ||
| Krycí rám 1 4443000260 | ||
| Těsnicí páska 2,5 m (profil: 35 x 20 mm) | 1 – | |
| Distanční pouzdro L = 40 mm | 12 4443900237 | |
| Šroub se šestihrannou hlavou M8 x 65 12 – | ||
| Podložka 8,4 x 20 12 – | ||
| Pružná podložka M8 | 12 – | |
| Přívodní kabel 8 mm ^2 x 9,5 m | 1 | 4441300097 |
| Vázací páska na kabely | 1 | – |
6 Příslušenství
Dodávané příslušenství (není součástí dodávky):
| Název součásti Výr. č. | |
| Přívodní kabel 8 mm x 11 m | 9100300027 |
7 l n s t a l a c e
POZOR!
- Instalaci nezávislé klimatizace smí provést výhradně specializovaná firma s potřebnými znalostmi. Následující informace jsou určeny odborníkům, kteří jsou seznámeni s příslušnými platnými směrnicemi a bezpečnostními předpisy.
- Výrobce přebírá záruky výhradně za součásti, které jsou obsahem dodávky. Při instalaci zařízení společně se součástmi jiných výrobců pozbývá záruka platnosti.
- Dříve než vstoupíte na střechu vozidla zkontrolujte, zda je provedena jako pochůzí. Informace o dovoleném zatížení střechy poskytne výrobce vozidla.
7.1 Pokyny k instalaci
Před zahájením instalace nezávislé klimatizace si musíte přečíst celý tento návod.
Při instalaci nezávislé klimatizace musíte dodržovat následující rady a pokyny:
VÝSTRAHA!
Před zahájením prací na elektricky poháněných součástech zajistěte, aby nebylo připojeno žádné napětí!
- Před zahájením instalace nezávislé klimatizace musíte vždy zkontrolovat, zda instalací nezávislé klimatizace případně nedojde k poškození součástí vozi-dla nebo k narušení jejich funkcí. Na základě obr. 1, strana 3 a obr. 2, strana 3 můžete zkontrolovat rozměry instalovaného zařízení. Přerušovaná čára se přitom vztahuje na střed otvoru střešního okna.
- Před instalací musíte zjistit od výrobce vozidla, zda je nástavba vozidla konstruována tak, aby zachytila statickou hmotnost a zatížení způsobené klimatizací na jedoucím vozidle. Výrobce nezávislé klimatizace nepřebírá žádné záruky.
- Sklon střechy v místě montáže nesmí být ve směru jízdy větší než 20°.
- Dodané montážní součásti nesmíte při instalaci svévolně modifikovat.
- Ventilační otvory (mřížku) nesmíte zakrývat (minimální vzdálenost od ostatních součástí: 10 cm).
- Zařízení můžete připojit bud'k hlavnímu rozdělovači nákladního automobilu nebo také přímo k akumulátoru. Přitom je vhodnější provést přípojku prostřednictvím hlavního rozdělovače. U některých vozidel jsou větší spotřebiče při připojení prostřednictvím hlavního rozdělovače po krátké chvíli odpojeny, pokud je spotřeba proudu příliš vysoká. Informace o specifikacích hlavního rozdělovače žádejte od výrobce vozidla.
- Při instalaci zařízení a při připojování k elektrickému proudu dodržujte směrnice výrobce nástavby.
- Při připojování také dodržujte pokyny schématu zapojení:
| obr. 8, strana 6 Název | ||||||
| 1 | F | ó | l | i | e o | |
| 2 | S | p | o | j | o v | |
| 3 Čidlo teploty prostředí | ||||||
| 4 Kostra/uzemnění | ||||||
| 5 Klickson (kompresor) | ||||||
| 6 Kompresor | ||||||
| 7 Ventilátor kondenzátoru | ||||||
| 8 Ventilátor výparníku | ||||||
| 9 Kostra/uzemnění | ||||||
| 10 Pojistka 25 A | ||||||
| 11 Pojistka 2 A | ||||||
| 12 Pojistka 4 A | ||||||
VÝSTRAHA!
Před instalací nezávislé klimatizace musíte odpojit veškeré spojení s baterií vozidla.
Při nedodržení tohoto předpisu hrozí nebezpečí zásahu elektrickým proudem.
UPOZORNĚNÍ!
Nesprávně provedená instalace nezávislé klimatizace může mít za následek nevratné poškození přístroje a ohrožení bezpečnosti uživatele.
Pokud nenainstalujete tuto nezávislou klimatizaci v souladu s návodem k instalaci, nepřebírá výrobce žádné záruky. Ani za poruchy a za bezpečnost nezávislé klimatizace, a především ne za újmy na zdraví osob a za vznik hmotných škod.
POZNÁMKA
Po provedení instalace zařízení musíte zkontrolovat zadané parametry softwaru zařízení (kap. „Konfigurace softwaru zařízení“ na stranì 250).
7.2 Demontáž střešního okna
Vyšroubujte všechny šrouby a odstraňte upevnění stávajícího střešního okna.
▶Vyjměte rám střešního okna.
▶Odstraňte těsnicí materiál po obvodu otvoru tak, aby byl podklad čistý a odmaštěný.
POZNÁMKA
Roztřid'te odpad z materiálu, lepidla, silikonu a těsnění a likvidujte jej samostatně. Dodržujte přitom místní směrnice o likvidaci odpadů.
7.3 Příprava upevnění zařízení (pouze Iveco Stralis AS ^4 )
Zvětšete 12 otvorů ∅ 6,5 mm, provedených z výroby k instalaci střešního okna, na průměr 8,5 mm.
7.4 Příprava zařízení
POZOR!
Při přípravě zajistěte zařízení na pracovní ploše tak, aby nespadlo. Pamatujte na čistý a rovný podklad tak, aby nedošlo k poškození zařízení.
▶Položte nezávislou klimatizaci na pracovní plochu krytem dolů.
POZOR!
Zašroubujte svisle závitové vložky. Nesmíte překročit utahovací moment 10 Nm.
Zašroubujte 12 samořezných závitových vložek M8 do slepých otvorů označených „1“ a „4“ (obr. 3, strana 4). Použijte k tomu dodaný bit 1/4".
7.5 Instalace těsnění střechy kabiny řidiče
POZOR!
Zkontrolujte, zda je plocha k prílepení těsnění mezi zařízením a střechou kabiny řidiče čistá (zbavená prachu, oleje apod.).
▶Přilepte na střechu kabiny řidiče po obvodu otvoru střešního okna těsnicí pásku o délce 2,5 m takto (obr. 4, strana 4):
– RT780 Iveco Stralis AS/AT: Těsnicí páska 10 x 20 mm
– RT780 Iveco Stralis AS ^3 : Těsnicí páska 35 x 20 mm
Opatřete dorazovou hranu a horní hranu těsnicí pásky plastickou netvrdnoucí butylovou izolační hmotou (např. SikaLastomer-710).
7.6 Instalace zařízení do otvoru ve střeše
Usad'te zařízení na střed otvoru ve střeše a ve směru jízdy (obr. 1, strana 3).
POZNÁMKA
Musíte zajistit perfektní vystředění nezávislé klimatizace. Po usazení na střechu vozidla musí těsnění po obvodu přiléhat. Jedině tak je možné správné utěsnění!
Umístěte distanční pouzdro (obr. 6 1, strana 5) do upevňovacích otvorů tak, jak je vidět na obr. 6, strana 5.
– RT780 Iveco Stralis AS/AT: Distanční pouzdro L = 18 mm
- RT780 Iveco Stralis AS ^3 : Distanční pouzdro L= 40 mm
Našroubujte vždy jeden šroub se šestihrannou hlavou (obr. 6 4, strana 5) s podložkou (obr. 6 2, strana 5) a pružnou podložkou (obr. 6 3, strana 5) do 12 závitových vložek na spodní straně zařízení.
– RT780 Iveco Stralis AS/AT: Šroub se šestihrannou hlavou M8 x 45 mm
– RT780 Iveco Stralis AS: Šroub se šestihrannou hlavou M8 x 65 mm
POZOR!
V žádném případě nesmíte překročit uvedený utahovací moment. Pouze tak můžete zabránit vytržení závitových vložek.
▶Utáhněte šrouby utahovacím momentem 8 Nm.
7.7 Instalace elektrických přívodních vodičů
VÝSTRAHA!
- Elektrické připojení smí provést výhradně odborník s odpovídajícími znalostmi.
- Před zahájením prací na elektricky poháněných součástech zajistěte, aby nebylo připojeno žádné napětí!
POZOR!
- Zajistěte přípojku k síti ve vozidle pojistkou o hodnotě 25 ampér.
- Baterie musí být schopná dodávat příslušný proud a napětí (kap. „Technické údaje“ na stranì 255).
POZNÁMKA
Zařízení je sériově vybaveno takto:
- Iveco Stralis AS/AT: Kabel o délce 4 m o průřezu 6 mm ^2
- Iveco Stralis AS ^3 : Kabel o délce 9,5 m o průřezu 8 mm ^2
Pokud potřebujete delší kabely, musí autorizovaný servis zvýšit průřez kabelu: V tomto případě ořízněte kabel co nejblíže k zařízení (max. 0,5 m) a následně provedte správné připojení na větší průřez kabelu.
Výrobce doporučuje:
- Iveco Stralis AS/AT: při prodloužení kabelu o 4 m až 6 m použijte průřez minimálně 8 mm ^2
- Iveco Stralis AS/AT: při prodloužení kabelu o 9 m až 11 m použijte průřez minimálně 10 mm ^2
Iveco Stralis AS/AT: Zařízení můžete připojit bud'k hlavnímu rozdělovači nákladního automobilu nebo také přímo k akumulátoru. Přitom je vhodnější provést přípojku prostřednictvím hlavního rozdělovače. Informace o specifikacích hlavního rozdělovače žádejte od výrobce vozidla.
Iveco Stralis AS ^3 : Zařízení můžete připojit bud'k hlavnímu rozdělovači nákladního automobilu nebo také přímo k akumulátoru. Přitom je vhodné upřednostnit přípojku přímo k baterii, protože spotřebiče připojené k hlavnímu rozdělovači jsou po asi 10 min. vypnuty, pokud mají vyšší nároky na spotřebu proudu.
Instalujte napájecí rozvody a připojte je ve vozidle (červený vodič na kladný pól a černý na záporný).
Zapojte zástrčku napájecího rozvodu do zásuvky napájecího rozvodu nezávislé klimatizace.
Z důvodu zajištění napájecího rozvodu proti vytržení použijte kabelový vazač a upevněte jej např. na střechu kabiny.
7.8 Upevnění krycího rámu
POZOR!
Utahujte šrouby opatrně, aby nedošlo k poškození krycího rámu.
Upevněte krycí rám (obr. 5 5, strana 5) stejně jako originální rám pro střešní okno.
8 Konfigurace softwaru zařízení
Před prvním uvedením zařízení do provozu můžete upravit řídící jednotku v souladu s různými podmínkami instalace. Tuto úpravu musí provést instalační technik.
V režimu konfigurace jsou pomocí ovládacího panelu (obr. 7, strana 6) nastaveny následující parametry softwaru zařízení:
| Úroveň nabídky | Parametry Význam | Nastavení z vý ro by | |
| 1 | Zadání požado- vané teploty | Zařízení je spuštěno na základě zde zadané požadované teploty. | 20 °C (68 °F) |
| 2 | Podpěť ové odpojení | Snímač baterie vypne zařízení po dosa- žení zde definovaného napětí. | Charakteris- tická veličina 4 = 22,8 V |
| 3 | Zadání provoz- ního režimu | Zařízení je spuštěno do zde zadaného provozního režimu. | 0 = automa- tický režim |
| 4 | Nastavení z výroby | Parametry 1 – 3 můžete resetovat na nastavení z výroby. | -- |
| 5 | Zobrazení jednotek teploty | Teplota může být zobrazována ve °C nebo °F. | °C |
POZNÁMKA
Režim konfigurace můžete také vyvolat, pokud podpět'ová ochrana vypnula zařízení a dostupné je pouze zbytkové napětí.
8.1 Spuštění a ukončení konfiguračního režimu
Nastavované parametry můžete změnit v konfiguračním režimu:
▶Při zapnutí tlačítkem dužte stisknutá tlačítka + a –, dokud nezačne blikat LED Kompresor.
√Nyní jste v konfiguračním režimu.
√ Displej zobrazí na 2 vteřiny verzi displeje (např. „3.1S“).
√Displej zobrazí první číslicí úroveň nabídky a druhou a třetí číslicí nastavitelné parametry – např. 1.17 pro úroveň nabídky 1 a zadanou požadovanou hodnotu 17 °C.
POZNÁMKA
Pokud pomocí ovládacího panelu nezadáte do 60 vteřin žádné informace, bude konfigurační režim ukončen a zařízení se vypne.
▶Stisknutím tlačítka opustíte konfigurační režim.
8.2 Úroveň nabídky 1: Zadání požadované teploty
Zařízení je vždy spuštěno na definovanou požadovanou hodnotu teploty v kabině. Tento parametr můžete konfigurovat v rozsahu 17 až 30 °C (62 až 86 °F).
Spust'te konfigurační režim (kap. „Spuštění a ukončení konfiguračního režimu“ na stranì 251).
√ Displej zobrazuje prvním číslem úroveň nabídky a druhým a třetím číslem nastavitelné parametry.
▶Stiskněte tlačítko, tim změníte parametr.
Vyberte tlačítky + nebo - požadovanou hodnotu (ve °C), na kterou má být zařízení spuštěno.
√Číslice zobrazené na digitálním displeji blikají, dokud nebude potvrzen zadaný parametr.
▶Potvrd'te zadání tlačítkem.
√ Nastavená hodnota bude uložena a použita při restartu zařízení.
√Nyní jste opět v úrovni nabídky 1 a můžete pomocí tlačítek + nebo – přepínat mezi úrovněmi nabídky.
8.3 Úroveň nabídky 2: Podpět'ové odpojení
Snímač baterie chrání baterii před přílišným vybitím.
POZOR!
Baterie má po vypnutí snímačem baterie k dispozici ještě určitý díl kapacity nabití. Neopakujte vícekrát startování, nepoužívejte elektrické spotřebiče. Zajistěte nabití baterie. Jakmile je opět k dispozici potřebné napětí, můžete zařízení opět používat.
Pokud má nezávislá klimatizace k dispozici pouze zde nastavené napájecí napětí, bude zařízení vypnuto.
Spust'te konfigurační režim (kap. „Spuštění a ukončení konfiguračního režimu“ na stranì 251).
√ Displej zobrazuje prvním číslem úroveň nabídky a druhým a třetím číslem nastavitelné parametry.
▶Stiskněte jedenkrát tlačítko +, tím přepnete do úrovně nabídky 2.
▶ Stiskněte tlačítko, tim změníte parametr.
Číslice zobrazené na digitálním displeji blikají, dokud nebude potvrzen zadaný parametr.
Vyberte pomocí tlačítek + nebo – hodnotu pro vypnutí v případě podpětí. Číslice, zobrazená na digitálním displeji na druhé a třetí pozici, označuje napětí (ve voltech), při kterém dojde k vypnutí zařízení:
| Číslice | Vypnutí při podpětí |
| 122,2 623,0 | |
| 222,4 123,1 | |
| 322,6 823,2 | |
| 422,8 923,4 | |
| 5 | 22,9 |
| Číslice | Vypnutí při podpětí |
| 10 | 23,6 |
▶Potvrd'te zadání tlačítkem.
√ Nastavená hodnota bude uložena a použita při restartu zařízení.
√ Nyní jste opět v úrovni nabídky 2 a můžete pomocí tlačítek + nebo - přepínat mezi úrovněmi nabídky.
8.4 Úroveň nabídky 3: Zadání provozního režimu
Zařízení je vždy spuštěno v definovaném provozním režimu pro požadovanou hodnotu teploty v kabině. Tento parametr můžete změnit:
Spust'te konfigurační režim (kap. „Spuštění a ukončení konfiguračního režimu” na stranì 251).
√ Displej zobrazuje prvním číslem úroveň nabídky a druhým a třetím číslem nastavitelné parametry.
▶Stiskněte dvakrát tlačítko +, tím přepnete do úrovně nabídky 3.
▶Stiskněte tlačítko, tim změníte parametr.
√Číslice zobrazené na digitálním displeji blikají, dokud nebude potvrzen zadaný parametr.
▶Vyberte tlačítky + nebo-provozní režim, ve kterém má být zařízení spuštěno:
Číslice Provozní režim
| Automatický režim |
| Provozní režim 1 |
| Provozní režim 2 |
| Provozní režim 3 |
▶Potvrd'te zadání tlačítkem.
√ Nastavená hodnota bude uložena a použita při restartu zařízení.
√Nyní jste opět v úrovni nabídky 3 a můžete pomocí tlačítek + nebo - přepínat mezi úrovněmi nabídky.
8.5 Úroveň nabídky 4: Nastavení z výroby
Parametry, které můžete nastavit v konfiguračním režimu z úrovní nabídky 1 – 3, můžete resetovat na původní nastavení z výroby:
Spust'te konfigurační režim (kap. „Spuštění a ukončení konfiguračního režimu“ na stranì 251).
√ Displej zobrazuje prvním číslem úroveň nabídky a druhým a třetím číslem nastavitelné parametry.
▶Stiskněte třikrát tlačítko +, tím přepnete do úrovně nabídky 4.
√Na displeji se zobrazí --.
▶Stiskněte tlačítko, tim resetujete zařízení do výrobního nastavení.
√Znaky --zobrazené na digitálním displeji blikají.
▶Stiskněte tlačítko +.
√Na displeji se zobrazí 00.
▶Potvrd'te zadání tlačítkem.
√ Parametry nastavené v konfiguračním režimu se vrátí do původního továrního nastavení.
√ Nyníjste opět v úrovni nabídky 4 a můžete pomocí tlačítek + nebo – přepínat mezi úrovněmi nabídky.
8.6 Úroveň nabídky 5: Zobrazení jednotek teploty
Zařízení může zobrazovat teplotu v kabině ve °C nebo ve °F. Tento parametr můžete změnit:
Spust'te konfigurační režim (kap. „Spuštění a ukončení konfiguračního režimu“ na stranì 251).
√ Displej zobrazuje prvním číslem úroveň nabídky a druhým a třetím číslem nastavitelné parametry.
▶Stiskněte čtyřikrát tlačítko +, tím přepnete do úrovně nabídky 5.
▶Stiskněte tlačítko, tim změníte parametr.
Číslice zobrazené na digitálním displeji blikají, dokud nebude potvrzen zadaný parametr.
Vyberte tlačítky + nebo - jednotky teploty, které má zařízení použít při zobrazení.
▶Potvrd'te zadání tlačítkem.
√ Nastavená hodnota bude uložena a použita pri restartu zařízení.
√ Nyní jste opět v úrovni nabídky 5 a můžete pomocí tlačítek + nebo – přepínat mezi úrovněmi nabídky.
9 Technické údaje
| Nezávislá klimatizace CoolAir RT780 | |
| Č. položky: 9105306291 | |
| Max. chladicí výkon: 820 W | |
| Jmenovité vstupní napětí: 24 V--- | |
| Rozsah vstupního napětí: | 22,5 V--- - 30 V--- |
| Max. spotřeba el. proudu: 22 A | |
| Vypnutí při podpětí: Nastavitelné (kap. „Úroveň nabídky 2: Podpěť ové odpojení“ na stranì 252) | |
| Rozměry (D x Š x V): | 635 x 830 x 288 mm |
| Hmotnost: cca 21 kg | |
