| Produkttype | Tilleggsklimaanlegg for lastebilførerhus |
| Merke | Dometic |
| Modell | CoolAir RT 780 |
| Maksimal kjølekapasitet | 820 W |
| Nominell strømforsyning | 24 V (likestrøm) |
| Inngangsspenningsområde | 22,5 V til 30 V |
| Maksimalt strømforbruk | 22 A |
| Mål (L x B x H) | 635 x 830 x 288 mm |
| Vekt | Omtrent 21 kg |
| Stans ved underspenning | Kan stilles fra 22,2 V til 23,6 V |
| Innstilt temperaturintervall | 17 °C til 30 °C (62 °F til 86 °F) |
| Driftsmoduser | Automatisk og 3 manuelle moduser |
| Installasjonstype | I takluken (takåpningen) i førerhuset |
| Kjøretøyskompatibilitet | Iveco Stralis AS/AT og AS³ (høyt tak) |
| Batteribeskyttelse | Stans for å unngå overdreven utlading – kan konfigureres |
| Temperaturvisning | I °C eller °F (kan stilles) |
| Brukstemperatur ved kjøling | Opp til 43 °C omgivelsestemperatur |
| Medfølgende tilbehør | Monteringssett, dekkramme, kabler, pakninger |
| Sikkerhetsinstruksjoner | Installasjon av fagperson, koble fra strømmen før inngrep, ikke bruk under 0 °C |
| Vedlikehold og rengjøring | Koble fra før rengjøring, ikke bruk brennbare væsker i nærheten |
Ofte stilte spørsmål - CoolAir RT 780 DOMETIC
Brukerspørsmål om CoolAir RT 780 DOMETIC
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Klimaanlegg i PDF-format gratis! Finn veiledningen din CoolAir RT 780 - DOMETIC og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. CoolAir RT 780 av merket DOMETIC.
BRUKSANVISNING CoolAir RT 780 DOMETIC
Monteringssett for Iveco Stralis AS/AS ^3 og AT (Høyt tak)
Monteringsanvisning....158
FI
9 Tekniske data.... 141
1 Symboler og formater
ADVARSEL!
▶ Fastgør afdækningen (fig. 5 5, side 5) som den originale ramme til skydetaget.
▶Tryk tre gange på tasten + for at skifte til menuniveau 4.
▶Tryk fire gange på tasten + for at skifte til menuniveau 5.
5 Leveransomfattning .... 146
6 Tillbehör....146
8.6 Menynivå 5: visning temperaturenhet .....156
9 Tekniska data....157
▶Tryck på knappen +.
√ På den displayen visas 00.
8.6 Menynivå 5: visning temperaturenhet
3 Konvensjoner i håndboken 161
3.1 Generell informasjon om montasjeveiledningen....161
3.2 Målgruppe....161
4 Tiltenkt bruk. 161
5 Leveringsomfang 162
6 Tilbehør 162
7 Installasjon....163
7.1 Råd vedrørende installasjon 163
7.2 Montere ut takluke....165
7.3 Forberede feste av anlegg (kun Iveco Stralis AS ^3 )....165
7.4 Klargjøre anlegget....165
7.5 Plassere tetting på førerhustaket....165
7.6 Montere anlegget i takluken ....166
7.7 Trekk elektriske tilførselsledninger....167
7.8 Feste dekkramme .....168
8 Konfigurering av anleggsprogrammet ..... 168
8.1 Starte og slutte konfigurasjonsmodus .....169
8.2 Menynivå 1: Standard settpunkt for tilførselstemperatur .....169
8.3 Menynivå 2: Underspenningsutkobling....170
8.4 Menynivå 3: Standard driftsmåte .....171
8.5 Menynivå 4: Fabrikkinnstilling....172
8.6 Menynivå 5: Visning temperaturenhet .....172
9 Tekniske spesifikasjoner 173
1 Symboler og formater
ADVARSEL!
Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.
FORSIKTIG!
Utfyllende informasjon om bruk av produktet.
2 Sikkerhetsregler
Det er absolutt nødvendig at man leser innholdet i håndboken nøye.
Kun ved å følge veiledningene oppnår man feilfri drift av klimaanlegget, samt beskyttelse av personer - eller utstyr.
Produsenten tar i følgende tilfeller intet ansvar for skader:
• Montasje- eller tilkoblingsfeil
- Skader på produktet på grunn av mekanisk påvirkning og overspenninger
- Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formål enn det som er beskrevet i veiledningen
2.1 Behandling av apparatet
- Bevegelsesfriheten til påliggere (de utvendige kantene på utliggeren ved innkobling eller bøying) og andre påbygg må ikke begrenses.
- Bruk klimaanlegget kun til det formål produsenten har angitt, og foreta ikke endringer eller ombygging av apparatet!
- Når klimaanlegget har synlige skader, må det ikke brukes.
- Installasjon, vedlikehold og reparasjoner må kun utføres av fagfolk som er kjent med farene hhv. gjeldende forskrifter!
- Plasser ikke klimaanlegget i nærheten av lettantennelige væsker og gasser.
- Bruk ikke klimaanlegget hvis utetemperaturen er lavere enn 0 °C.
- Spør kjøretøyprodusenten om det på grunn av montering av klimaanlegget er nødvendig å endre registreringen av kjøretøyets takhøyde i vognkortet. - Monteringshøyde Iveco Stralis AS/AT: 166 mm. - Monteringshøyde Iveco Stralis AS ^3 : 188 mm
- Ved arbeid på klimaanlegget (rengjøring, vedlikehold osv.), må man alltid løsne alle forbindelser til strømforsyningen!
- Hvis ledninger føres gjennom vegger med skarpe kanter, bruker du kabelrør hhv. ledningsgjennomføringer!
- Ikke legg ledninger løst eller skarpt bøyd på materiell som leder elektrisk strøm (metall)!
- Ikke trekk i ledninger!
- Fest og legg ledningene slik at man ikke snubler i dem og slik at man unngår å skade kabelen.
- Den elektriske tilkoblingen må kun utføres av fagfolk.
- Sikre tilkoblingen på nettet i kjøretøyet med 25 ampere.
- Trekk aldri spenningstilførselskabelen (batterikabelen) i nærheten av signal- eller styreledninger.
3 Konvensjoner i håndboken
3.1 Generell informasjon om montasjeveiledningen
Denne montasjeveiledningen inneholder den viktigste informasjonen og veiledninger for installasjon av klimaanlegget. Informasjonen er beregnet for installasjon av klimaanlegget.
Følgende råd bidrar til at du bruker montasjeveiledningen på riktig måte:
- Montasjeveiledningen er en del av leveringsomfanget og må oppbevares på et sikkert sted.
- Montasjeveiledningen inneholder viktige råd for montasje, og fungerer dessuten som oppslagsverk ved reparasjoner.
- Produsenten påtar seg intet ansvar hvis denne montasjeanvisningen ikke følges. I så fall er ethvert krav utelukket.
3.2 Målgruppe
Informasjon vedrørende installasjon og konfigurasjon i denne veiledningen er beregnet på fagfolk i installasjonsbedrifter som er fortrolig med retningslinjene og sikkerhetsforanstaltningene som gjelder for montering av tilbehør på lastebiler.
4 Tiltenkt bruk
Montasjesettet (AS/AT: art.nr. 9100300104, AS ^3 : art.nr. 9100300105) gjør det mulig å montere klimaanlegget CoolAir RT780 (art.nr. 9105305547) i en taklu- keåpning (lufteluke) som er montert ved fabrikken på et Iveco Stralis AS/AT (høyt tak) eller Iveco Stralis AS ^3 (høyt tak) førerhus.
PASS PÅ!
- Apparatet RT780 er ikke egnet for installasjon i anleggsmaskiner, jordbruksmaskiner eller lignende arbeidsredskaper. Ved for kraftig vibrasjon er ikke forskriftsmessig funksjon lenger garantert.
- Hvis man bruker apparatet RT780 med spenningsverdier som avviker fra de angitte verdiene, vil dette skade apparatet.
MERK
Klimaanlegget RT780 er beregnet for en omgivelsestemperatur på under 43 °C i kjøledrift.
5 Leveringsomfang
CoolAir RT780 montasjesett for Iveco Stralis AS/AT, artikkel-nr. 9100300104
| Delebeskrivelse Antall Art.nr. | ||
| Montasjeveiledning 1 4445102177 | ||
| Dekkrammer 1 4443000260 | ||
| 2,5 m isolasjonsbånd (profil: 10 x 20 mm) 1 – | ||
| Avstandshylse L = 18 mm, ∅ 14 mm | 12 | 4443900236 |
| Sekskantskrue M8 x 45 | 12 – | |
| Underlagsskive 8,4 x 20 | 12 – | |
| Fjærring M8 | 12 – | |
| Tilkoblingskabel 6 mm ^2 x 4 m | 1 | 4441300149 |
| Kabelskjøtestykke | 1 – | |
CoolAir RT780 montasjesett for Iveco Stralis AS ^3 , artikkel-nr. 9100300105
| Delebeskrivelse Antall Art.nr. | |
| Montasjeveiledning 1 4445102177 | |
| Dekkrammer 1 4443000260 | |
| 2,5 m isolasjonsbånd (profil: 35 x 20 mm) | 1 – |
| Avstandshylse L = 40 mm | 12 4443900237 |
| Sekskantskrue M8 x 65 | 12 – |
| Underlagsskive 8,4 x 20 | 12 – |
| Fjærring M8 | 12 – |
| Tilkoblingskabel 8 mm ^2 x 9,5 m | 1 4441300097 |
| Kabelskjøtestykke | 1 – |
6 Tilbehør
Tilgjengelig som tilbehør (ikke inkludert i leveringsomfanget):
| Delebeskrivelse Art.nr. | |
| Tilkoblingskabel 8 mm2 x 11 m | 9100300027 |

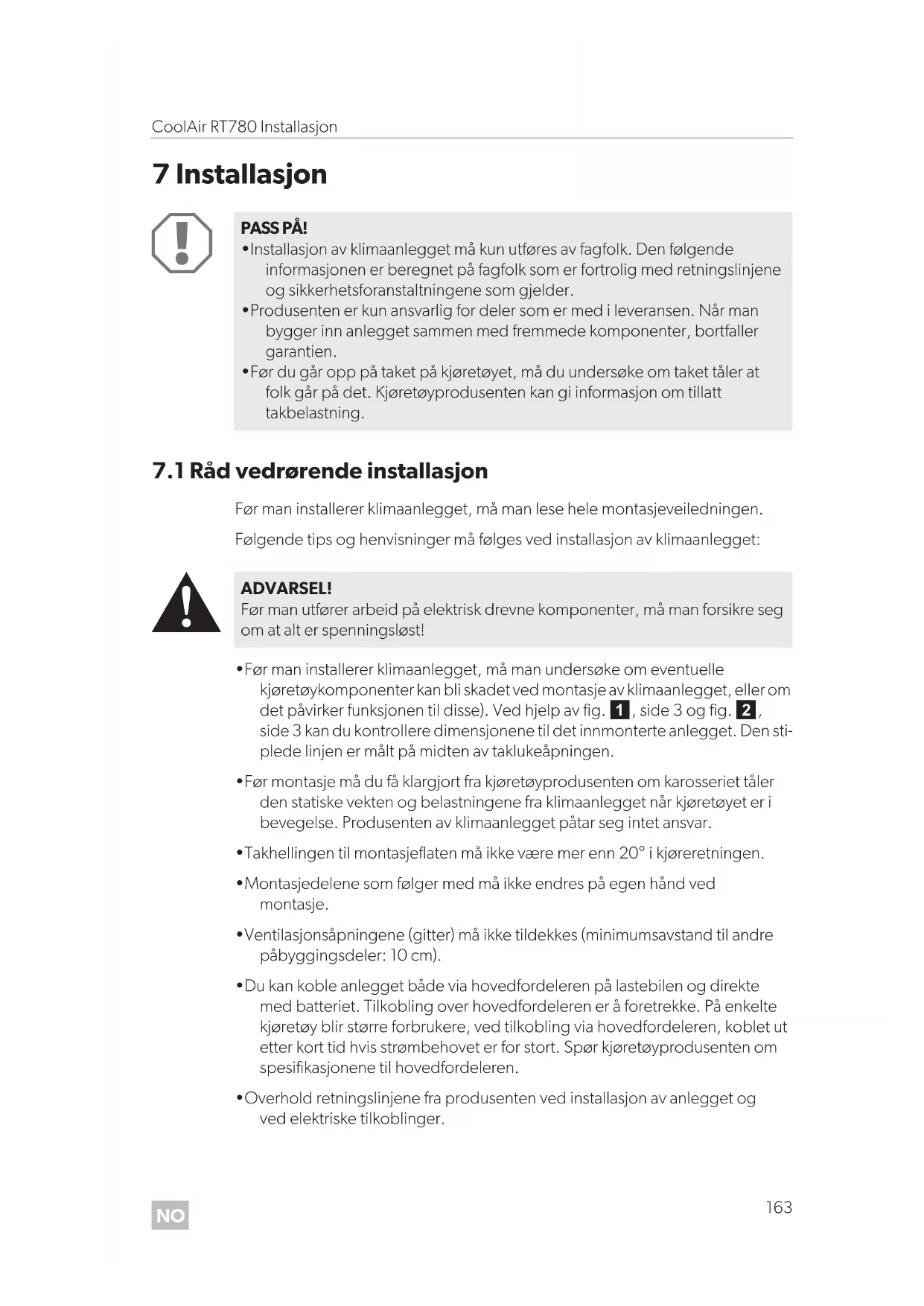

7 Installasjon
PASS PÅ!
- Installasjon av klimaanlegget må kun utføres av fagfolk. Den følgende informasjonen er beregnet på fagfolk som er fortrolig med retningslinjene og sikkerhetsforanstaltningene som gjelder.
- Produsenten er kun ansvarlig for deler som er med i leveransen. Når man bygger inn anlegget sammen med fremmede komponenter, bortfaller garantien.
- Før du går opp på taket på kjøretøyet, må du undersøke om taket tåler at folk går på det. Kjøretøyprodusenten kan gi informasjon om tillatt takbelastning.
7.1 Råd vedrørende installasjon
Før man installerer klimaanlegget, må man lese hele montasjeveiledningen. Følgende tips og henvisninger må følges ved installasjon av klimaanlegget:
ADVARSEL!
Før man utfører arbeid på elektrisk drevne komponenter, må man forsikre seg om at alt er spenningsløst!
- Før man installerer klimaanlegget, må man undersøke om eventuelle kjøretøykomponenter kan bli skadet ved montasje av klimaanlegget, eller om det påvirker funksjonen til disse). Ved hjelp av fig. 1, side 3 og fig. 2, side 3 kan du kontrollere dimensjonene til det innmonterte anlegget. Den stiplede linjen er målt på midten av taklukeåpningen.
- Før montasje må du få klargjort fra kjøretøyprodusenten om karosseriet tåler den statiske vekten og belastningene fra klimaanlegget når kjøretøyet er i bevegelse. Produsenten av klimaanlegget påtar seg intet ansvar.
- Takhellingen til montasjeflaten må ikke være mer enn 20^ i kjøreretningen.
- Montasjedelene som følger med må ikke endres på egen hånd ved montasje.
- Ventilasjonsåpningene (gitter) må ikke tildekkes (minimumsavstand til andre påbyggingsdeler: 10 cm).
- Du kan koble anlegget både via hovedfordeleren på lastebilen og direkte med batteriet. Tilkobling over hovedfordeleren er å foretrekke. På enkelte kjøretøy blir større forbrukere, ved tilkobling via hovedfordeleren, koblet ut etter kort tid hvis strømbehovet er for stort. Spør kjøretøyprodusenten om spesifikasjonene til hovedfordeleren.
• Overhold retningslinjene fra produsenten ved installasjon av anlegget og ved elektriske tilkoblinger.
• Ta også hensyn til tilkoblingsskjemaet for apparatet:
| Nr. iFig. 8, side 6 | Betegnelse | |||||
| 1 Betjeningsfolie | ||||||
| 2 Forbindelseskabel | ||||||
| 3 | R | o | m | t | e | m |
| 4 | M | a | s | s | e | / |
| 5 Klickson (kompressor) | ||||||
| 6 | K | o | m | p | r | e |
| 7 Kondensatorvifte | ||||||
| 8 | F | o | r | d | a | m |
| 9 | M | a | s | s | e | / |
| 10 Sikring 25 A | ||||||
| 11 Sikring 2 A | ||||||
| 12 Sikring 4 A | ||||||
ADVARSEL!
Før installasjon av klimaanlegget må alle forbindelser til kjøretøyets batteri løsnes.
Hvis man ikke følger denne forskriften er det fare for strømstøt.
FORSIKTIG!
Feil installasjon av klimaanlegget kan føre til skader på apparatet som ikke lar seg reparere, og det kan gå ut over sikkerheten til brukeren.
Hvis klimaanlegget ikke blir installert iht. denne montasjeveiledningen, påtar produsenten seg intet ansvar. Ikke for driftsfeil og ikke for sikkerheten til klimaanlegget, spesielt ikke for personskader og/eller for skader på utstyr.
MERK
Når anlegget er installert, må de oppgitte parametrene til anleggsprogramvaren kontrolleres (kapittel «Konfigurering av anleggsprogrammet» på side 168).
7.2 Montere ut takluke
▶Fjern alle skruer og fester på den eksisterende takluken.
▶Ta av takluken.
Fjern tetningsmaterialet rundt åpningen, slik at underlaget er rent og fettfritt.
MERK
Deponer alt avfallsmateriale, lim, silikon og tettinger atskilt. Følg lokale retningslinjer for deponering.
Forstørr de 12 boringene på ∅ 6,5 mm som er tatt på fabrikken, og som brukes til å feste takluken, til en diameter på 8,5 mm.
7.4 Klargjøre anlegget
PASS PÅ!
Fest anlegget på arbeidsflaten slik at det ikke faller ned. Påse at du har et jevnt og rent underlag, slik at anlegget ikke blir skadet.
▶Legg klimaanlegget med kapslingen ned på et bord.
PASS PÅ!
Skru gjengeinnsatsene loddrett inn. Ikke overskrid tiltrekkingsmomentet på 10 Nm.
▶Skru de 12 selvskjærende gjengeinnsatsene M8 inn i blindhullene som er merket med «1» og «4» (fig. 3, side 4). Bruk den vedlagte 1/4"-bitsen til dette.
7.5 Plassere tetting på førerhustaket
PASS PÅ!
Forsikre deg om at klebeflaten for tettingen mellom anlegg og førerhustak er ren (fri for støv, olje osv.).
Lim det 2,5 m lange isolasjonsbåndet på kanten av taklukeåpningen på taket på førerhuset (fig. 4, side 4).
- RT780 Iveco Stralis AS/AT: Isolasjonsbånd 10 x 20 mm
- RT780 Iveco Stralis AS ^3 : Isolasjonsbånd 35 x 20 mm
▶Utstyr støtkanten og overkanten på isolasjonsbåndet med et plastisk butyltettingsstoff som ikke herder (f.eks. SikaLastomer-710).
7.6 Montere anlegget i takluken
▶ Sett anlegget sentrisk og i kjøreretningen (fig. 1, side 3) på taklukeåpningen.
MERK
Klimaanlegget må plasseres nøyaktig midt på. Når tettingen er påsatt taket på kjøretøyet, må den ligge rundt hele omkretsen. Bare på den måten er sikker tetting mulig!
Plasser avstandshylsen (fig. 6 1, side 5) på festehullene som vist i fig. 6, side 5.
- RT780 Iveco Stralis AS/AT: Avstandshylse L = 18 mm
- RT780 Iveco Stralis AS ^3 : Avstandshylse L= 40 mm
Skru en sekskantskrue (fig. 6 4, side 5) med underlagsskive (fig. 6 2, side 5) og fjærring (fig. 6 3, side 5) inn i de 12 gjengesettene på undersiden av anlegget.
– RT780 Iveco Stralis AS/AT: Sekskantskrue M8 x 45 mm
- RT780 Iveco Stralis AS ^3 : Sekskantskrue M8 x 65 mm
PASS PÅ!
Det angitte dreiemomentet må under ingen omstendighet overskrides. Bare på denne måten kan du unngå at gjengeinnsatsene rykkes opp.
▶Trekk til skruene med et dreiemoment på 8 Nm.
7.7 Trekk elektriske tilførselsledninger
ADVARSEL!
- Den elektriske tilkoblingen må kun utføres av fagfolk med relevant kunnskap.
- Før man utfører arbeid på elektrisk drevne komponenter, må man forsikre seg om at alt er spenningsløst!
PASS PÅ!
- Sikre tilkoblingen på nettet i kjøretøyet med 25 ampere.
- Batteriet må kunne levere den nødvendige strømmen og spenningen (kapittel «Tekniske spesifikasjoner» på side 173).
MERK
Anlegget har som standard:
Iveco Stralis AS/AT: Du kan koble anlegget både via hovedfordeleren på lastebilen og direkte med batteriet. Tilkobling over hovedfordeleren er å foretrekke. Spør kjøretøyprodusenten om spesifikasjonene til hovedfordeleren.
Iveco Stralis AS ^3 : Du kan koble anlegget både via hovedfordeleren på lastebilen og direkte med batteriet. Tilkobling direkte til batteriet er å foretrekke, da forbrukere som er tilkoblet hovedfordeleren blir utkoblet etter ca. 10 min, hvis du har høyt strømbehov.
▶Legg tilførselsledningen og koble den til på kjøretøysiden (rød ledning på pluss og svart ledning på minus).
▶Plugg støpslet til tilførselsledningen inn i kontakten til tilførselsledningen fra klimaanlegget.
Sikre tilførselsledningen til strekkavlastningen med et kabelbånd, f. eks. på førerhustaket.
7.8 Feste dekkramme
PASS PÅ!
Trekk skruene til forsiktig, slik at dekkrammen ikke blir skadet.
▶ Fest dekkrammen (fig. 5 5, side 5) som originalrammen for skyvetaket.
8 Konfigurering av anleggsprogrammet
Før anlegget tas i bruk første gang, kan styringen tilpasses de forskjellige monteringsbetingelsene. Denne tilpasningen må gjøres av montøren.
I konfigurasjonsmodus blir følgende parametere til anleggsprogrammet stilt inn via betjeningspanelet (fig. 7, side 6):
| Menynivå | Parameter Betydning | Fabrikk-innstilling | |
| 1 | S t a punkt for tilførselstemperatur | nAnlegget starter ved teroperatørsett-e punkt som er definert her. | 20t°C (68 °F) - |
| 2 | Underspennings-utkobling | Batterivakten slår av anlegget ved spenningen som er definert her. | Veiledende verdi 4 = 22,8 V |
| 3 | S t a driftsmåte | nAnlegget starter med driftsmåten som er definert her. | 0 = Automatikk-modus |
| 4 | F a b innstillinger | rParametreke 1 –13 kan tilbakestilles til fabrikkinnstillingene. | -- |
| 5 | V i s temperaturenhet | n Temperaturen kan vises i °C eller °F. | °C |
MERK
Konfigurasjonsmodus kan også hentes fram når underspenningsvernet har slått av anlegget, og bare en restspenning er tilgjengelig.
8.1 Starte og slutte konfigurasjonsmodus
De innstillbare parametrene kan endres i konfigurasjonsmodus:
▶Ved innkobling holder du med tasten de to tastene + og – inne til lysdioden Kompressor blinker.
√Nå befinner du deg i konfigurasjonsmodus.
√ Displayet viser i 2 sekunder displayversjonen (f. eks. «3.1S»).
√Displayet indikerer med første tall menynivået, og med andre og tredje tall den innstillbare parameteren – f.eks. 1.17 for menynivå 1 og standard settpunkt på 17 °C.
MERK
Hvis det ikke blir lagt inn noe via betjeningspanelet i løpet av 60 sekunder, blir konfigurasjonsmodusen forlatt og anlegget slås av.
▶ Trykk tasten Ⓘ for å gå ut av konfigurasjonsmodus.
8.2 Menynivå 1: Standard settpunkt for tilførselstemperatur
▶Start konfigurasjonsmodus (kapittel «Starte og slutte konfigurasjonsmodus» på side 169).
√Displayet indikerer med det første sifferet menynivået, og med andre og tredje siffer indikerer det de innstillbare parametrene.
▶Trykk tasten for å endre parameteren.
▶Med tastene + hhv. – velger du settpunkt (i °C) som anlegget skal startes med.
√ Tallene som indikeres i displayet blinker til det innlagte parameteren blir bekreftet.
▶Bekreft innleggingen med tasten.
√ Den innlagte verdien lagres og blir brukt når anlegget startes på nytt.
√Nå befinner du deg i menynivå 1 igjen, og kan skifte mellom menynivåene med tastene + hhv. –.
8.3 Menynivå 2: Underspenningsutkobling
Batterivakten beskytter batteriet mot dyputlading.
PASS PÅ!
Batteriet har bare litt igjen av ladekapasiteten när batterivakten aktiveres, unngå å starte flere ganger eller å bruke strømforbrukere. Sørg for å lade opp batteriet igjen. Anlegget kan settes i drift igjen med en gang den nødvendige spenningen er tilgjengelig igjen.
Hvis bare forsyningsspenningen som er stilt inn her er tilgjengelig for klimaanlegget, blir anlegget utkoblet.
▶ Start konfigurasjonsmodus (kapittel «Starte og slutte konfigurasjonsmodus» på side 169).
√ Displayet indikerer med det første sifferet menynivået, og med andre og tredje siffer indikerer det de innstillbare parametrene.
▶Trykk én gang på tasten +, for å skifte til menynivå 2.
▶Trykk tasten for å endre parametrene.
√ Tallene som indikeres i displayet blinker til det innlagte parameteren blir bekreftet.
▶Med tastene + hhv. – velger du verdien for underspenningsutkoblingen. Veiledende verdi som vises i displayet på andre og trede plass står for en spenning (i volt) som anlegget blir slått av ved:
| Veiledende verdi | Underspennings-utkobling |
| 122,2 623,0 | |
| 222,4 723,1 | |
| 322,6 823,2 | |
| 422,8 923,4 | |
| 5 | 22,9 |
| Veiledende verdi | Underspennings-utkobling |
| 10 | 23,6 |
▶Bekreft innleggingen med tasten.
√ Den innlagte verdien lagres og blir brukt når anlegget startes på nytt.
√Nå befinner du deg i menynivå 2 igjen, og kan skifte mellom menynivåene med tastene + hhv. –.
8.4 Menynivå 3: Standard driftsmåte
Anlegget starter alltid med en definert driftsmåte for romtemperaturen. Dette parameteren kan konfigureres:
▶ Start konfigurasjonsmodus (kapittel «Starte og slutte konfigurasjonsmodus» på side 169).
√Displayet indikerer med det første sifferet menynivået, og med andre og tredje siffer indikerer det de innstillbare parametrene.
▶Trykk to ganger på tasten +, for å skifte til menynivå 3.
▶Trykk tasten for å endre parameteren.
√ Tallene som indikeres i displayet blinker til det innlagte parameteren blir bekreftet.
▶Med tastene + hhv. – velger du driftsmodusen som anlegget skal starte med:
Veiledende verdi Driftsmåte
▶Bekreft innleggingen med tasten.
√ Den innlagte verdien lagres og blir brukt når anlegget startes på nytt.
√Nå befinner du deg i menynivå 3 igjen, og kan skifte mellom menynivåene med tastene + hhv. -
8.5 Menynivå 4: Fabrikkinnstilling
Parametrene fra menynivåene 1–3 som kan stilles inn i konfigurasjonsmodusen, kan tilbakestilles til fabrikkinnstillingene:
▶ Start konfigurasjonsmodus (kapittel «Starte og slutte konfigurasjonsmodus» på side 169).
√ Displayet indikerer med det første sifferet menynivået, og med andre og tredje siffer indikerer det de innstillbare parametrene.
▶Trykk tre ganger på tasten +, for å skifte til menynivå 4.
▶Trykk tasten for å tilbakestille anlegget til fabrikkinnstillingene.
√Tegnene -- som indikeres i displayet, blinker.
▶Trykk tasten +.
√ Displayet viser 00.
▶Bekreft innleggingen med tasten.
√Parametrene som er innstilt i konfigurasjonsmodus tilbakestilles til fabrikkinnstillingene.
√Nå befinner du deg i menynivå 4 igjen, og kan skifte mellom menynivåene med tastene + hhv. –.
8.6 Menynivå 5: Visning temperaturenhet
Anlegget kan vise romtemperaturen i °C eller °F. Denne parameteren kan konfigureres:
▶ Start konfigurasjonsmodus (kapittel «Starte og slutte konfigurasjonsmodus» på side 169).
√ Displayet indikerer med det første sifferet menynivået, og med andre og tredje siffer indikerer det de innstillbare parametrene.
▶Trykk fire ganger på tasten + for å skifte til menynivå 5.
√ Tallene som indikeres i displayet blinker til det innlagte parameteren blir bekreftet.
▶Med tastene + hhv. – velger du den temperaturenheten som anlegget skal vise.
▶Bekreft innleggingen med tasten.
√ Den innlagte verdien lagres og blir brukt når anlegget startes på nytt.
√Nå befinner du deg i menynivå 5 igjen, og kan skifte mellom menynivåene med tastene + hhv. –.
9 Tekniske spesifikasjoner
| KlimaanleggCoolAir RT780 | |
| Artikkelnr.: 9105306291 | |
| Maks. kjøleeffekt: 820 W | |
| Nettspenning: 24 V--- | |
| Inngangsspenningsområde: | 22,5 V--- - 30 V--- |
| Maks. strømforbruk: 22 A | |
| Underspenningsutkobling: Konfigurerbar (kapittel «Menynivå 2: Under-spenningsutkobling» på side 170) | |
| Mål (L x B x H): | 635 x 830 x 288 mm |
| Vekt: | Ca. 21 kg |
