MANUAL DE UTILIZADOR SPX 1200T DOMETIC

Manual de instruções .....99

√ EI LED Power (fig. 2 7, página 4) se ilumina.

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir sempre a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com.

Índice

1 Explicação dos símbolos 99
2 Indicações de segurança .....100
3 Grupo alvo .....102
4 Utilização adequada....102
5 Descrição técnica .....103
6 Operação ....104
7 Utilizar a unidade fixa de ar condicionado....107
8 Mensagens no mostrador....116
9 Limpeza e manutenção....120
10 Garantia....120
11 Eliminação....121
12 Dados técnicos .....122

1 Explicação dos símbolos

AVISO!

Indicação de segurança: Indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: Indica uma situação perigosa que, se não for evitada, pode causar ferimentos ligeiros ou moderados.

NOTA!

Indica uma situação que, se não for evitada, pode causar danos materiais.

OBSERVAÇÃO

Informações suplementares para a utilização do produto.

2 Indicações de segurança

AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves

Risco de eletrocussão

• Ligue o aparelho a tomadas que garantam uma ligação adequada, sobretudo se for necessário instalar o aparelho com ligação à terra.
• Desconecte todas as linhas elétricas em caso de trabalhos (limpeza, manutenção, etc.) na unidade fixa de ar condicionado.

Risco para a saúde

• A manutenção e as reparações na unidade fixa de ar condicionado apenas devem ser realizadas por técnicos especializados familiarizados com os perigos inerentes ou com as normas em vigor. Reparações inadequadas podem originar perigos graves.
  Em caso de reparação, entre em contacto com o centro de assistência técnica do seu país (consulte o verso).

- As pessoas (incluindo as crianças) que não estão aptas a utilizar o produto de modo seguro devido a incapacidade física, sensorial ou mental ou devido à sua inexperiência, não devem utilizar o produto sem a supervisão ou as instruções de uma pessoa responsável.

- Os aparelhos elétricos não são brinquedos.

Guarde e utilize sempre o produto fora do alcance das crianças.

- As crianças têm de ser supervisionadas para assegurar que não brincam com o produto.

- Em caso de incêndio, não solte a tampa superior da unidade fixa de ar condicionado. Utilize antes os agentes de extinção permitidos. Não utilize água para apagar incêndios.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.

Risco para a saúde

• Utilize a unidade fixa de ar condicionado apenas para a utilidade indicada pelo fabricante e não efetue quaisquer alterações ou modificações no produto!
• Se o cabo de alimentação estiver danificado, o mesmo tem de ser substituído pelo fabricante, por um agente de assistência por uma pessoa com qualificações equivalentes, a fim de evitar riscos.
• Se a unidade fixa de ar condicionado apresentar danos visíveis, não deve ser colocada em funcionamento.
• Preste atenção para que os objetos inflamáveis não sejam armazenados nem montados na área da saída de ar. A distância tem de ser de, pelo menos, 50 cm.
• Não coloque as mãos nas grelhas de ventilação nem nos bocais de ventilação e não insira objetos estranhos no sistema.

NOTA!

Risco de danos

• A liberdade de movimentos dos atrelados (as arestas exteriores do atrelado ao virar ou manobrar) e outros reboques não pode ficar limitada.
• A unidade fixa de ar condicionado não está adequada para o funcionamento em máquinas agrícolas nem em máquinas para a construção civil!
• Os veículos com unidades fixas de ar condicionado instaladas só podem ser limpos em lavagens automáticas em que a escova superior possa ser desativada manualmente.
• Desligue a unidade fixa de ar condicionado antes de utilizar dispositivos de lavagem automáticos (sistemas de lavagem, etc) para a limpeza do veículo.
• Não coloque a unidade fixa de ar condicionado em funcionamento com temperaturas exteriores inferiores a 0 °C ou superiores a 52 °C.
• Informe-se, por favor, junto do seu fabricante automóvel se, devido à instalação da unidade fixa de ar condicionado, se torna necessário proceder à alteração do registo da altura do veículo nos documentos.
• Não insira objetos estranhos na unidade.

OBSERVAÇÃO

- Cumpra as indicações de segurança incluídas nas instruções de montagem da unidade fixa de ar condicionado.

3 G r u p o a l v

As informações aqui fornecidas sobre a unidade destinam-se ao utilizador da unidade fixa de ar condicionado.

4 U t i l i z a ç ã

A unidade fixa de ar condicionado destina-se à climatização do interior da cabine de um camião com ar refrigerado e desumidificado.

A unidade fixa de ar condicionado foi concebida para utilização com o veículo parado. É possível a utilização durante a condução.

A unidade fixa de ar condicionado não está adequada para o funcionamento em máquinas agrícolas nem em máquinas para a construção civil!

A unidade fixa de ar condicionado é adequada para temperaturas ambiente de 5°C a 52°C.

Apenas RTX1000/2000: A velocidade máxima permitida é de 130 km/h, uma vez que poderão ocorrer ruídos ou danos dependendo do design do veículo ou da posição de instalação.

OBSERVAÇÃO

Uma vez que a unidade fixa de ar condicionado utiliza o R134a como refrigerante com um GWP > 150, pode haver restrições nacionais para a instalação da unidade fixa de ar condicionado em determinados veículos (ou seja, a diretiva MAC da UE 2006/40/CE). Verifique previamente os requisitos nacionais ou contacte o seu representante da Dometic relativamente à possibilidade de instalar a unidade fixa de ar condicionado no seu veículo.

Este produto destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções.

Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do produto. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

• montagem ou ligação incorreta, incluindo sobretensões
• manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
• alterações ao produto sem autorização expressa do fabricante
• utilização para outras finalidades que não as descritas no presente manual

A Dometic reserva-se o direito de alterar o design e as especificações do produto.

5 Descrição técnica

Com a ajuda da unidade fixa de ar condicionado é possível climatizar o interior do veículo. O ar do habitáculo é encaminhado até à unidade por meio da grelha de aspiração, é refrigerado e secado aí e depois volta a ser conduzido até ao habitáculo através dos bocais de saída de ar.

No modo BOOST, a unidade fixa de ar condicionado arrefece o interior do veículo durante um máximo de 20 minutos com a potência máxima e muda depois para o modo AUTO. Quando for alcançada a temperatura definida, a unidade fixa de ar condicionado muda para o modo AUTO antes de se esgotarem os 20 minutos.

No modo AUTO, a rotação do ventilador e do compressor é regulada automaticamente.

No modo ECO, a rotação do ventilador e do compressor é regulada automaticamente. A potência do compressor é limitada eletronicamente no modo ECO.

A unidade é controlada através do painel de controlo ou do controlo remoto.

OBSERVAÇÃO

A unidade fixa de ar condicionado está apta para reduzir a temperatura no habitáculo do veículo até um determinado valor. A temperatura a alcançar durante a refrigeração depende do tipo de veículo, da temperatura ambiente e da capacidade de refrigeração da sua unidade fixa de ar condicionado. Para a capacidade de refrigeração da sua unidade fixa de ar condicionado: ver capítulo “Dados técnicos” na página 122.

A unidade está equipada com um monitorizador da bateria. Se a unidade for operada com a ignição do veículo desligada, a mesma desligar-se-á automaticamente logo que a tensão de alimentação descer abaixo de um valor previamente definido.

OBSERVAÇÃO

Este nível definido pode ser alterado. Para isso, contacte a empresa especializada que instalou o sistema.

6 O p e r a ç ã o

6.1 Elementos do aparelho

A unidade fixa de ar condicionado possui os seguintes elementos de dispositivo:

N.º na fig. 1, página 3 Explicação

1 Bocais de saída de ar
2 Grelha de aspiração
3 Painel de comando

6.2 Painel de comando

O painel de controlo da unidade contém os seguintes elementos de controlo e de indicação:

N.º na fig. 2, página 4 Símbolo Descrição

1 Mostrador (ver capítulo "Mostrador" na página 106)
2 Recetor de infravermelhos (para controlo remoto)
3 Abre o submenu a ajustar ou reduz o valor do parâmetro selecionado caso tenha sido aberto um menu.
4 Abre o submenu a ajustar ou aumenta o valor do parâmetro selecionado caso tenha sido aberto um menu.

5 Percorre os pontos de menu.

N.º na fig. 2, página 4 Símbolo Descrição

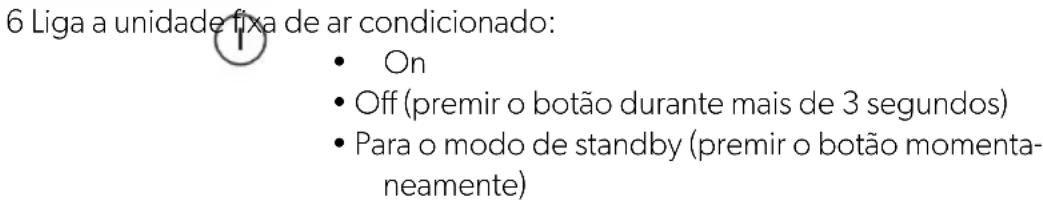

6 Liga a unidade fixa de ar condicionado: • On • Off (premir o botão durante mais de 3 segundos) • Para o modo de standby (premir o botão momenta- neamente)

7 LED Power (azul):
	Acende-se apenas quando o sistema está ligado ou em standby.

6.3 Controlo remoto

O controlo remoto contém os seguintes elementos de controlo:

N.º na fig. 3, página 4 Símbolo Descrição

1 Premir o botão momentaneamente: Coloca a uni- dade fixa de ar condicionado no modo standby ou liga-a novamente, se estiver no modo standby

Premir o botão durante mais de 3 segundos: Desliga a unidade fixa de ar condicionado A unidade fixa de ar condicionado só pode ser ligada no painel de controlo.

2 Aumenta o tempo de funcionamento do temporizador em 10 min.

Reduz o ponto de acerto em 1 °C/2 °F.

Aumenta o ponto de acerto em 1 °C/2 °F.

Coloca a unidade fixa de ar condicionado no modo MANUAL e reduz a velocidade do ventilador.

Coloca a unidade fixa de ar condicionado no modo MANUAL e aumenta a velocidade do ventilador.

7 Coloca a unidade fixa de ar condicionado no modo AUTO.

8 Coloca a unidade fixa de ar condicionado no modo ECO.

9 Coloca a unidade fixa de ar condicionado no modo BOOST.

6.4 Mostrador

No mostrador pode ver as seguintes indicações:

N.º na fig. 4, página 5 Descrição

1 Exibe o símbolo do menu atualmente selecionado (ver capítulo “Utilizar os menus” na página 110).
2 Em função do menu atual, indica:• A temperatura desejada• O nível atual do ventilador• O tempo restante do temporizador
3 Indica o nível atual do ventilador.
4	Definição: Acende-se quando o menu de definição tiver sido ativado.
5	ERRO: Acende-se quando a tensão de alimentação é inferior a um valor definido.Adicionalmente, o mostrador pisca.
6	Bateria: Indica que existem problemas com a tensão de alimentação.
7 °C: Acende caso a temperatura seja indicada em °C.°F: Acende caso a temperatura seja indicada em °F.
8 SET: Indica que é exibida a temperatura nominal.
9	MIN: Acende caso seja definido um temporizador.
10 Exibe o modo atual (ver capítulo “Modo de menu” na página 111).

OBSERVAÇÃO

Para informações mais detalhadas sobre as mensagens no mostrador, consulte o capítulo "Mensagens no mostrador" na página 116.

7 Utilizar a unidade fixa de ar condicionado

• O fabricante não se responsabiliza pelo incumprimento deste manual de instruções, sobretudo danos recorrentes que possam ocorrer devido à falha de funcionamento da unidade fixa de ar condicionado.
• Não insira objetos estranhos na unidade.

OBSERVAÇÃO

Em veículos EX/III e FL, a unidade fixa de ar condicionado tem de ser desligada através de um interruptor principal da bateria em caso de emergência.

7.1 Indicação para uma melhor utilização

OBSERVAÇÃO

As unidades fixas de ar condicionado CoolAir foram concebidas como aparelhos de ar condicionado para tempos de espera calmos. Elas podem ser utilizadas durante a viagem, no entanto, não substituem o ar condicionado motorizado do veículo.

Para assegurar uma utilização eficiente da sua unidade fixa de ar condicionado CoolAir, respeite as seguintes indicações de segurança.

O que deverá fazer sempre

• Sempre que possível, estacione o seu veículo sempre à sombra.
• Se for possível, escureça o seu veículo.
• Se não tiver um ar condicionado no veículo, ventile-o bem antes da utilização da unidade fixa de ar condicionado.
• Com uma unidade fixa de ar condicionado, deve refrigerar o habitáculo antes de uma pausa.
• Mantenha as portas e as janelas fechadas.
• Evite fontes de calor no veículo.
• Reduza o consumo de energia de outros produtos para garantir um período de funcionamento tão longo quanto possível da unidade fixa de ar condicionado.

• Escolha uma temperatura adequada e um modo de funcionamento apropriado.

• Preste atenção para que os bocais de saída de ar (fig. 1 1, página 3) e a grelha de aspiração (fig. 1 2, página 3) não sejam cobertos por panos, papéis e outros objetos.

• A melhor potência de refrigeração é obtida quando os bocais de saída de ar (fig. 1 1, página 3) não estão direcionados para a grelha de aspiração (fig. 1 2, página 3).

O que deverá ter ainda em consideração

• Quando pretender adaptar a unidade fixa de ar condicionado à cor do seu camião, pinte exclusivamente a carcaça superior da unidade fixa de ar condicionado.
  Pinte a mesma apenas em estado desmontado. Se possível, utilize tons claros.
• Lave o seu veículo regularmente, as cabines dos condutores sujas aquecem muitos mais rapidamente.
• Garanta que a capacidade da unidade fixa de ar condicionado não seja influenciada por outras fontes de calor (p. ex. calor residual de máquinas frias).

7.2 Ligar a unidade fixa de ar condicionado

Nunca feche todas as aberturas como os bocais de ar ou a grade de aspiração da unidade fixa de ar condicionado. Caso contrário, o interior da unidade enferrujar-se-á.

OBSERVAÇÃO

Aquando da primeira utilização da unidade fixa de ar condicionado pode ocorrer uma ligeira formação de odores. Esta formação de odores está condicionada pela estrutura e termina após um breve tempo de funcionamento.

▶ Com a unidade desligada, prima o botão Ⓘ.

√ O ventilador começa a trabalhar.

√ O LED Power (fig. 2 7, página 4) acende-se.

√ O mostrador digital (fig. 2 1, página 4) exibe o estado atual da unidade fixa de ar condicionado (ver capítulo “Mostrador” na página 106).

OBSERVAÇÃO

O compressor da unidade é ligado com um atraso até 180 segundos de acordo com o estado do sistema.

7.3 Colocar a unidade fixa de ar condicionado no modo standby

▶ Prima momentaneamente o botão Ⓘ para colocar a unidade fixa de ar condicionado no modo standby.
√ A unidade fixa de ar condicionado guarda as configurações atuais.
√ O LED Power (fig. 2 7, página 4) continua aceso.

OBSERVAÇÃO

• Quando a unidade fixa de ar condicionado está no modo BOOST e é colocada no modo standby, começará da próxima vez no modo AUTO.
• Ao colocar a unidade fixa de ar condicionado no modo standby, um temporizador em curso é colocado a 0.
• A unidade fixa de ar condicionado desliga-se completamente após 12 horas no modo standby para poupar corrente.
• SPX1200T, SPX1200C apenas: Quando a unidade fixa de ar condicionado é comutada para o modo de espera através do controlo remoto, é iniciado um ciclo automático da bomba durante 8 segundos.

7.4 Desligar a unidade fixa de ar condicionado

Prima o botão idurante mais de 3 segundos para desligar a unidade fixa de ar condicionado.
√ A unidade fixa de ar condicionado guarda as configurações atuais.
√ O LED Power (fig. 2 7, página 4) apaga-se.

OBSERVAÇÃO

• Quando a unidade fixa de ar condicionado está no modo BOOST e é desligada, começará da próxima vez no modo AUTO.
• Ao desligar a unidade fixa de ar condicionado, um temporizador em curso é colocado a 0.
• Se a unidade fixa de ar condicionado for desligada enquanto o compressor ainda estiver em funcionamento, os ventiladores continuam a funcionar durante mais 20 segundos para, entre outros, secar o vaporizador.
• SPX1200T, SPX1200C apenas: Quando a unidade fixa de ar condicionado é desligada, é iniciado um ciclo automático da bomba durante 8 segundos.

7.5 Utilizar os menus

Pode configurar a unidade fixa de ar condicionado como desejar através dos menus:

1. Prima o botão para navegar pelos menus.
2. Prima o botão ou para aceder ao respetivo submenu ou alterar o valor selecionado.
3. Prima o botão para reduzir o valor selecionado.
4. Prima o botão para aumentar o valor selecionado.

OBSERVAÇÃO

Se não premir qualquer botão durante mais de 5 segundos, o mostrador volta para o modo de menu.

Pode selecionar os seguintes menus:

Menu Descrição		Alteração de valor
	Definir temperatura (17 °C a 30 °C/62 °F a 86 °F)	1 °C/2 °F
M	Definir modo (ver capítulo “Modo de menu” na página 111) –
	Modo MANUAL:Regular manualmente a rotação do ventilador (nível 1 – 5)	1
	Regular o tempo de funcionamento do temporizadorRTX1000 24 V/RTX2000 24 V, SPX1200TC,SPX1200IC: 10 – 120 minRTX1000 12 V/RTX2000 12 V: 10 – 600 min	10 min

Modo de menu

No modo de menu, pode selecionar os seguintes submenus:

Submenu Finalidade

AUTO Modo AUTO:Os ventiladores e o compressor são regulados automaticamente.

ECO Modo de poupança de energia:Os ventiladores e o compressor são regulados automaticamente. A rotação do compressor é limitada eletronicamente.

BOOST Modo BOOST:O sistema funciona imediatamente com a máxima potência. O sistema muda para o modo automático após 20 minutos ou quando a temperatura defi-nida tiver sido atingida.

MANUAL Modo MANUAL:Pode definir manualmente a velocidade do ventilador.O compressor é controlado automaticamente.

7.6 Utilizar a unidade fixa de ar condicionado

Se a temperatura pretendida não for atingida no modo de poupança de energia ou com baixa velocidade do ventilador, aumente a velocidade do ventilador para o modo BOOST ou para o modo AUTO.

1. Regule o temporizador (capítulo "Programar o temporizador" na página 114), se quiser que a unidade fixa de ar condicionado se desligue automaticamente após o tempo necessário.

7.7 Regular a temperatura

OBSERVAÇÃO

Consoante a unidade definida para a temperatura, esta é alterada em passos de 1 °C ou 2 °F.

Painel de comando

1. Prima o botão até ser apresentado o símbolo .
2. Prima os botões ou para definir a temperatura pretendida.
3. Prima o botão para memorizar o valor.

Controlo remoto

1. Prima o botão + para aumentar a temperatura.
2. Prima o botão - para baixar a temperatura.
3. Para memorizar o valor, não prima qualquer botão durante mais de 5 segundos.

7.8 Definir modo

Painel de comando

1. Prima o botão até ser apresentado o símbolo.

2. Prima o botão ou para selecionar o modo AUTO, ECO ou BOOST.

3. Para selecionar o modo MANUAL, veja abaixo.

4. Prima o botão para iniciar o modo selecionado.

Se quiser regular manualmente a velocidade do ventilador (modo MANUAL):

1. Prima o botão até ser apresentado o símbolo .
2. Prima o botão ou para selecionar a velocidade do ventilador pretendida. Ao mesmo tempo, o modo MANUAL é iniciado.
3. Prima o botão para memorizar o valor.

Se quiser sair do modo MANUAL:

1. Prima o botão até ser apresentado o símbolo . M
2. Prima o botão para sair do modo MANUAL.

√ O modo BOOST é iniciado.

1. Prima o botão △
2. mais uma vez para selecionar o modo ECO
3. mais duas vezes para selecionar o modo AUTO

Controlo remoto

1. Prima o botão para selecionar o modo AUTO.
2. Prima o botão para selecionar o modo ECO.
3. Prima o botão para selecionar o modo BOOST.
4. Prima o botão ⚙ + para aumentar a velocidade do ventilador manualmente e para iniciar o modo MANUAL.
5. Prima o botão ⚙ – para diminuir a velocidade do ventilador manualmente e para iniciar o modo MANUAL.
6. Para iniciar o modo selecionado, não prima qualquer botão durante mais de 5 segundos.

7.9 Programar o temporizador

A unidade fixa de ar condicionado está equipada com um temporizador. Quando o tempo no temporizador se tiver esgotado, a unidade fixa de ar condicionado desliga-se automaticamente.

Se o temporizador estiver ativo, o mostrador exibe, alternadamente, a temperatura nominal e o tempo de funcionamento.

Painel de comando

1. Prima o botão até que o símbolo apareça.
2. Prima o botão ou para definir o tempo de funcionamento pretendido do temporizador em intervalos de 10 minutos.
3. Prima o botão para memorizar o valor.

Controlo remoto

1. Prima o botão para aumentar o tempo de funcionamento pretendido do temporizador em intervalos de 10 minutos.

RTX1000 24 V/RTX2000 24 V, SPX1200TC, SPX1200IC: O tempo de funcionamento máximo é de 120 minutos.

RTX1000 12 V/RTX2000 12 V: O tempo de funcionamento máximo é de 600 minutos.

1. Para memorizar o valor, não prima qualquer botão durante mais de 5 segundos.

Para repor o temporizador para 0 minutos, proceda da seguinte forma:

1. RTX1000 24 V/RTX2000 24 V, SPX1200TC, SPX1200IC: Prima o botão até que o temporizador apresente 120 min.
2. RTX1000 12 V/RTX2000 12 V: Prima o botão até que o temporizador apresente 600 min.
3. Prima o botão novamente.
4. Para memorizar o valor, não prima qualquer botão durante mais de 5 segundos.

7.10 Drenar o condensado (SPX1200T, SPX1200C apenas)

A água de condensação ocorrida através do princípio de funcionamento da unidade é automaticamente aspirada em intervalos durante o funcionamento da unidade. Quando necessário, também é possível aspirar manualmente a água de condensação.

OBSERVAÇÃO

Antes do inverno, extraia a água de condensação do sistema para evitar danos devido à congelação da água.

1. Prima momentaneamente o botão ① para colocar a unidade fixa de ar condicionado no modo standby.
2. Prima e segure o botão e o botão durante mais de 3 segundos.
   √ O mostrador indica um temporizador que conta 60 segundos regressivamente.
3. Mantenha o botão é o botão premidos o tempo que pretender para drenar a água de condensação, mas pare imediatamente quando o ruído da bomba ficar mais audível. Isso indica que a bomba está a funcionar a seco e pode ficar danificada.
4. Para desligar a unidade fixa de ar condicionado, prima o botão ① durante mais de 3 segundos.

7.11 Inclinar a cabina

Antes de inclinar a cabina para manutenção, proceda da seguinte forma:

RTX1000, RTX2000

1. Desligue a unidade fixa de ar condicionado.

SPX1200T, SPX1200C apenas

8 Mensagens no mostrador

OBSERVAÇÃO

Aquando da partida do veículo ou na ativação de vários consumidores pode ser exibida uma mensagem temporária com o texto "LO".

8.1 Advertências de perigo no painel de comando

O comando da unidade dispõe de diferentes funções para a proteção do aparelho e/ou da bateria. A ativação de uma das funções de proteção é exibida por meio do código de advertência no mostrador.

Indicação no mostrador		Descrição Causa Resolução
LO		O monitor da bateria detetou baixa tensão.	A tensão de ativação é demasiado baixa. A capacidade da bateria não chega mais para o funcionamento da unidade.	► Carregue a bateria do seu veículo.► Se a falha voltar a ocorrer, contacte uma oficina autorizada.
LO °C		O sistema detetou que a temperatura ambiente é demasiado baixa para funcionar.	A temperatura ambiente é inferior a 5 °C.	► Aguarde até que a temperatura ambiente suba acima de 5 °C antes de ligar o sistema.
HI		A unidade comunica uma sobretensão temporária ou permanente.	Uma sobretensão temporária pode ocorrer após a desativação de grandes cargas elétricas.Uma sobretensão permanente ocorre devido a uma tensão de ativação incorreta.	► Sobretensão momentânea: Nenhuma ação necessária.► Em caso de uma exibição demorada da mensagem no mostrador “HI”: Solicitar a verificação do sistema eletrónico do camião.Certifique-se de que a tensão de ativação é inferior a 30 V.
		O sistema detetou uma inclinação excessiva.O compressor desliga.10 minutos mais tarde, todo o sistema será desligado.	O compressor (cabina do condutor) está demasiado inclinada.	► Quando o compressor tiver regressado à posição normal, o sistema pode voltar a ser ligado.
		O símbolo pisca duas vezes momentaneamente após a primeira colocação em funcionamento todos os 5 segundos: A unidade comunica uma conexão errada do cabo do sensor da bateria.	O sistema não consegue medir a tensão da bateria.	► Contacte uma oficina autorizada e mande verificar a conexão na bateria.
		O símbolo pisca durante o funcionamento: A unidade comunica que a tensão da bateria não é, em breve, suficiente para operar a unidade.	A tensão da bateria só é um pouco mais alta do que o valor de desativação configurado.	► Recarregue a bateria do seu veículo.

8.2 Mensagens de avaria do painel de comando

O símbolo de "ERRO" (fig. 4 5, página 5) acende-se se houver uma falha na unidade fixa de ar condicionado. O tipo de erro é exibido por meio dos seguintes códigos de erro no mostrador:

Texto exibido no mostrador	Descrição Causa Resolução
F01	O compressor não funciona.	Erro na alimentação elétrica do sensor do compressor (circuito aberto).	Desligar a unidade.Após 30 minutos, voltar a ligar a unidade.Se a falha voltar a ocorrer, contacte uma oficina autorizada.
F02		Erro na alimentação elétrica do sensor do compressor (curto-circuito).
F03		Sobrecarga do compressor
F04	O ventilador 1 do condensador não funciona.	Não há resposta do ventilador.
F05	O ventilador 1 do condensador está sobrecarregado.	Velocidade do ventilador com falha
F06	O ventilador 2 do condensador não funciona.	Não há resposta do ventilador.
F07	O ventilador 2 do condensador está sobrecarregado.	Velocidade do ventilador com falha
F08	O ventilador do evaporador não funciona.	Não há resposta do ventilador.
F09	O ventilador do evaporador está sobrecarregado.	Velocidade do ventilador com falha
F10	A água do condensador que se formou não está a ser descarregada.	A água do condensador que se formou não está a ser descarregada.
F11	A unidade não consegue determinar a temperatura interna.	Erro na alimentação elétrica do sensor de temperatura (circuito aberto).
F12		Erro na alimentação elétrica do sensor de temperatura (curto-circuito).
F13	A unidade não consegue determinar a temperatura externa.	Erro na alimentação elétrica do sensor de temperatura (circuito aberto).	Desligar a unidade.Após 30 minutos, voltar a ligar a unidade.Se a falha voltar a ocorrer, contacte uma oficina autorizada.
F14		Erro na alimentação elétrica do sensor de temperatura (curto-circuito).
F15	A unidade não consegue determinar a temperatura do compressor.	Erro na alimentação elétrica do sensor de temperatura (circuito aberto).
F16		Erro na alimentação elétrica do sensor de temperatura (curto-circuito).
F17	A temperatura do compressor é demasiado elevada.	Sobrecarga térmica do compressor
F18	-	-
F19	-	-
F20	A unidade indica uma sobrecarga elétrica (temporária).	A necessidade de corrente atual da unidade é demasiado elevada.
F21	A placa de comando não funciona.	Erro de comunicação da placa de comando
F22	A placa do mostrador não funciona.	Erro de comunicação da placa do mostrador (erro no cabo de ligação entre a placa do mostrador e a placa de comando)

9 Limpeza e manutenção

Por favor, respeite as seguintes sugestões durante a limpeza e a conservação da sua unidade fixa de ar condicionado.

Não utilize produtos de limpeza abrasivos nem objetos duros ou agentes inflamáveis para a limpeza, pois estes podem danificar o aparelho.

NOTA!

A unidade fixa de ar condicionado não pode ser limpa com um aparelho de limpeza a alta pressão.

De vez em quando, limpe o corpo da unidade fixa de ar condicionado e o painel de saída com um pano húmido.
▶ Remova ocasionalmente as folhas e outras sujidades das aberturas de ventilação exteriores da unidade fixa de ar condicionado. Neste caso, preste atenção para não danificar a unidade.
▶ Verifique regularmente a fixação de todos os elementos que estão relacionados com a unidade de ar condicionado.
▶ Verifique regularmente se os cabos de ligação estão sem danos e devidamente afixados.

10 Garantia

Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte o seu revendedor ou a filial do fabricante no seu país (ver dometic.com/dealer).

Para fins de reparação e do processamento da garantia, envie também os seguintes documentos quando devolver o produto:

• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha

Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia.

11 Eliminação

Reciclagem de produtos com pilhas, baterias recarregáveis e fontes de luz

▶ Remova todas as pilhas, baterias recarregáveis e fontes de luz antes de reciclar o produto.
Entregue os seus acumuladores danificados ou pilhas gastos numa loja ou centro de recolha.
As pilhas, baterias recarregáveis e fontes de luz não devem ser eliminadas juntamente com o lixo doméstico.
Para eliminar definitivamente o produto, informe-se junto do centro de reciclagem ou revendedor mais próximo sobre as disposições de eliminação aplicáveis.
▶ O produto pode ser eliminado gratuitamente.

Reciclagem do material de embalagem

▶ Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem.

12 Dados técnicos

Este produto contém gases fluorados com efeito de estufa.

A unidade de refrigeração de RTX1000 e RTX2000 está hermeticamente fechada.

	RTX1000 24 V RTX2000 24 V
Potência de refrigeração 1200 W 2000 W
Tensão	24 V= (20 V= - 30 V=)
Consumo de energia	5 - 25 A	5 - 29 A
Intervalo de temperatura de funcionamento	+5 a +52 °C
Refrigerante R-134a
Quantidade de líquido refrigerante existente	350 g 850 g
Equivalente a CO2	0,5005 t 1,21 t
Potencial de aquecimento global (PAG)	1430
Emissão de ruído < 70 dB(A)
Dimensões (Cx L xA)	645 x 860 x 308 mm
Peso	Aprox. 23 kg	Aprox. 32 kg

	RTX1000 12 V	RTX2000 12 V
Potência de refrigeração	1100 W	1700 W
Tensão	12 V= (10 V= - 15 V=)
Consumo de energia	10 – 50 A	10 – 58 A
Intervalo de temperatura de funcionamento	+5 a +52 °C
Refrigerante R-134a
Quantidade de líquido refrigerante existente	350 g 850 g
Equivalente a CO2	0,5005 t 1,21 t
Potencial de aquecimento global (PAG)	1430
Emissão de ruído < 70 dB(A)
Dimensões (C x L x A)	645 x 860 x 308 mm
Peso Aprox. 23 kg Aprox. 32 kg

	SPX1200TC SPX1200IC
Potência de refrigeração 1200 W
Tensão	24 V--- (20 V--- - 30 V---)
Consumo de energia 5 – 25 A
Intervalo de temperatura de funcionamento	+5 a +52 °C
Refrigerante R-134a
Quantidade de líquido refrigerante existente	350 g 350 g
Equivalente a CO2	0,5005 t 0,5005 t
Potencial de aquecimento global (PAG)	1430
Emissão de ruído < 70 dB(A)
Dimensões (Cx L xA)	778 x 577 x 182 mm	648 x 144 x 278 mm
Peso Aprox. 33 kg Aprox. 27 kg
