MANUAL DE UTILIZADOR DPN90331XJ DEWALT

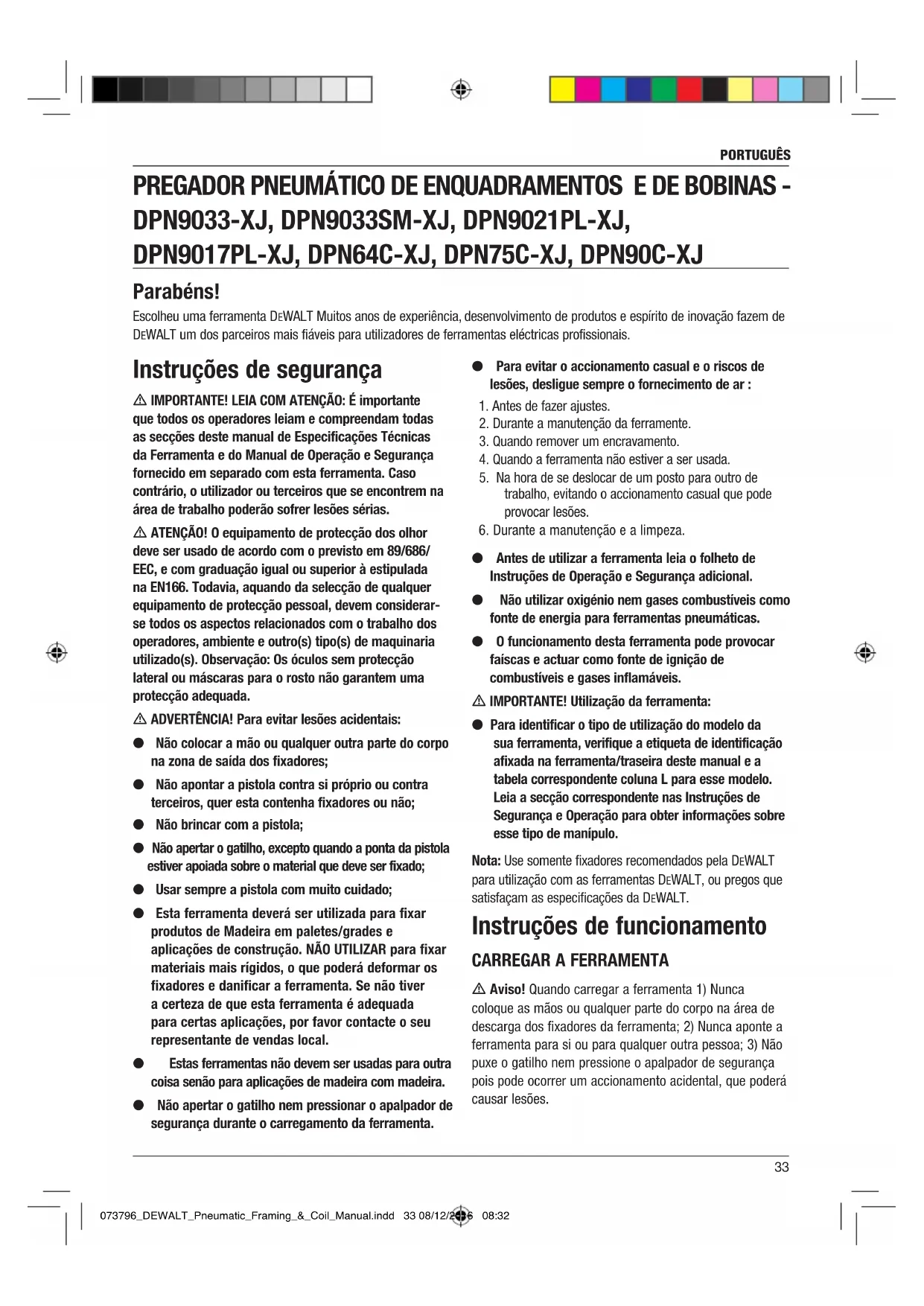

Instruções de segurança m IMPORTANTE! LEIA COM ATENÇÃO: É importante que todos os operadores leiam e compreendam todas as secções deste manual de Especificações Técnicas da Ferramenta e do Manual de Operação e Segurança fornecido em separado com esta ferramenta. Caso contrário, o utilizador ou terceiros que se encontrem na área de trabalho poderão sofrer lesões sérias. m ATENÇÃO! O equipamento de protecção dos olhor deve ser usado de acordo com o previsto em 89/686/ EEC, e com graduação igual ou superior à estipulada na EN166. Todavia, aquando da selecção de qualquer equipamento de protecção pessoal, devem considerar- se todos os aspectos relacionados com o trabalho dos operadores, ambiente e outro(s) tipo(s) de maquinaria utilizado(s). Observação: Os óculos sem protecção lateral ou máscaras para o rosto não garantem uma protecção adequada. m ADVERTÊNCIA! Para evitar lesões acidentais: l Não colocar a mão ou qualquer outra parte do corpo na zona de saída dos fixadores; l Não apontar a pistola contra si próprio ou contra terceiros, quer esta contenha fixadores ou não; l Não brincar com a pistola; l Não apertar o gatilho, excepto quando a ponta da pistola estiver apoiada sobre o material que deve ser fixado; l Usar sempre a pistola com muito cuidado; l Esta ferramenta deverá ser utilizada para fixar produtos de Madeira em paletes/grades e aplicações de construção. NÃO UTILIZAR para fixar materiais mais rígidos, o que poderá deformar os fixadores e danificar a ferramenta. Se não tiver a certeza de que esta ferramenta é adequada para certas aplicações, por favor contacte o seu representante de vendas local. l Estas ferramentas não devem ser usadas para outra coisa senão para aplicações de madeira com madeira. l Não apertar o gatilho nem pressionar o apalpador de segurança durante o carregamento da ferramenta. l Para evitar o accionamento casual e o riscos de lesões, desligue sempre o fornecimento de ar :

1. Antes de fazer ajustes.

2. Durante a manutenção da ferramente.

3. Quando remover um encravamento.

4. Quando a ferramenta não estiver a ser usada.

5. Na hora de se deslocar de um posto para outro de

trabalho, evitando o accionamento casual que pode provocar lesões.

6. Durante a manutenção e a limpeza.

l Antes de utilizar a ferramenta leia o folheto de Instruções de Operação e Segurança adicional. l Não utilizar oxigénio nem gases combustíveis como fonte de energia para ferramentas pneumáticas. l O funcionamento desta ferramenta pode provocar faíscas e actuar como fonte de ignição de combustíveis e gases inflamáveis. m IMPORTANTE! Utilização da ferramenta: l Para identificar o tipo de utilização do modelo da sua ferramenta, verifique a etiqueta de identificação afixada na ferramenta/traseira deste manual e a tabela correspondente coluna L para esse modelo. Leia a secção correspondente nas Instruções de Segurança e Operação para obter informações sobre esse tipo de manípulo. Nota: Use somente fixadores recomendados pela DEWALT para utilização com as ferramentas DEWALT, ou pregos que satisfaçam as especificações da DEWALT. Instruções de funcionamento

CARREGAR A FERRAMENTA

m Aviso! Quando carregar a ferramenta 1) Nunca coloque as mãos ou qualquer parte do corpo na área de descarga dos fixadores da ferramenta; 2) Nunca aponte a ferramenta para si ou para qualquer outra pessoa; 3) Não puxe o gatilho nem pressione o apalpador de segurança pois pode ocorrer um accionamento acidental, que poderá causar lesões. PREGADOR PNEUMÁTICO DE ENQUADRAMENTOS E DE BOBINAS - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Parabéns! Escolheu uma ferramenta DEWALT Muitos anos de experiência, desenvolvimento de produtos e espírito de inovação fazem de DEWALT um dos parceiros mais fiáveis para utilizadores de ferramentas eléctricas profissionais. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 33 08/12/2016 08:32PORTUGUÊS

2. Segure no agrafador para baixo com o carregador

puxando primeiro este para trás e em seguida premindo a patilha de libertação. Deslize o dispositivo de empurrar contra os pregos. (Fig. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Abra o alimentador: Puxe o fecho para baixo e abra a

porta. Abra a porta do alimentador. (Fig. 4)

2. Verifique o ajuste: a máquina de pregar deve ser regulada

para o comprimento de prego a utilizar. Se o alimentador não estiver correctamente ajustado, os pregos não passam de forma regular. Para alterar o ajuste: O alimentador possui uma plataforma ajustável onde se situa a bobina de pregos. A plataforma dos pregos pode ser ajustada para cima e para baixo de forma a adaptar-se a vários tipos de pregos. Para alterar os ajustes, empurre para cima o perno e rode para o ponto correcto. (Fig. 5) Passo DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

sobre o eixo no alimentador. Desbobine um número suficiente de pregos até chegar à lingueta de alimentação. Coloque o primeiro prego à frente do dente dianteiro na lingueta de alimentação, no canal do actuador. As cabeças dos pregos devem estar na ranhura do injector. (Fig. 6)

4. Feche a porta/tampa do alimentador. Verifique se o fecho

engata quando é solto. (Se não engatar, verifique se as cabeças dos pregos estão na ranhura do injector).

NOTA: DPN64C-XJ / DPN75C-XJ APENAS

Remoção do revestimento de plástico: À medida que os pregos vão avançando, o revestimento de plástico será rejeitado para fora da ferramenta. Quando houver uma quantidade suficiente de revestimento rejeitado, poderá ser arrancado encostando-o contra o bordo de corte existente no injector. (Fig. 7)

1. Desligue a ferramenta da alimentação de ar.

2. Puxe para trás o dispositivo de empurrar até ficar

engatado com segurança. (Fig. 8)

3. Deslize os pregos para a abertura e retire-os.

CUIDADO: Dispositivo de empurrar e mola do dispositivo (mola de força constante). Deve retirar os pregos com cuidado, porque se desengatar o dispositivo de empurrar da lingueta ele pode saltar para a frente e magoá-lo na mão. Deve ter muito cuidado ao efectuar manutenção na área do carregador da ferramenta. A mola envolve um rolete, mas não está presa a este. Se alongar a mola para além do seu comprimento, a extremidade solta-se do rolete e a mola volta a enrolar com força, podendo magoá-lo na mão. As arestas da mola são muito finas e podem cortar a sua mão. Também é necessário assegurar-se de que a mola não tem dobras, porque isto reduz a força da mola.

DPN9021PL-XJ / DPN9017PL-XJ) Fig. 9 Localize a guia (A) Puxe e rode a tampa (B) Fig. 10 Localize as janelas de acesso para instalação e remoção da vareta de guia (C) Localize o canal de armazenamento da vareta de guia (D) Para instalação ou remoção da vareta de guia (E), abra a tampa rodando-a Instale ou remova a vareta de guia através da traseira do alimentador (F) 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 34 08/12/2016 08:32PORTUGUÊS

PENETRAÇÃO DO FIXADOR (DPN9033-

XJ / DPN9033SM-XJ / DPN9021PL-XJ /

DPN9017PL-XJ / DPN90C-XJ) (Fig. 12) A função de ajuste do controlo da penetração do fixador controla a profundidade de penetração do prego, desde uma posição nivelada com a superfície de trabalho até à posição rebaixada pouco funda ou funda. Aviso! Desligue a ferramenta da alimentação de ar antes de desmontar quaisquer peças e antes de alterar o ajuste do elemento em contacto com a peça de trabalho.

1. Prima o botão de bloqueio.

2. Ajuste o braço de contacto para cima para aumentar a

penetração do prego, ou para baixo para a diminuir.

3. Solte o botão de bloqueio.

Nota: O acessório para placas de metal não pode ser ajustado para controlar a profundidade de penetração.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Fig. 13) O Regulador de encaixe DIAL-A-DEPTH™ controla a profundidade do fixador, a partir do nível da superfície até pouco ou muito profundo. Para começar, regular o ar comprimido para ter uma penetração constante no material que deve ser fixado, a seguir usar o Regulador DIAL-A-DEPTH™ para obter o encaixe desejado. GANCHO UTILITÁRIO (Todos os modelos com gatilho cinzento - Fig. 14) Estas ferramentas incluem um gancho utilitário adicional próprio para armazenamento e para pendurar temporariamente a ferramenta. m AVISO! Nunca utilize o gancho utilitário para pendurar a ferramenta no corpo, na roupa ou no cinto. m AVISO! Nunca utilize o gancho utilitário com ferramentas accionadas por gatilho (preto) de contacto. DEFLECTOR DIRECCIONAL DO ESCAPE (Fig. 15) O deflector ajustável do escape pode ser rodado à mão para qualquer posição, sem ser necessário utilizar ferramentas. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 35 08/12/2016 08:32ESPAÑOL

DECLARAÇÃO DE CONFORMIDADE CE
