MANUALE UTENTE DPN90331XJ DEWALT

Altezza C Bredde Leveys

Istruzioni relative alla sicurezza m IMPORTANTE LEGGERE ATTENTAMENTE: è importante che tutti gli operatori leggano e comprendano tutte le sezioni del presente Manuale di specifiche tecniche dell’utensile e del Manuale d’istruzioni d’uso e sicurezza separato forniti con l’attrezzo. La mancata osservanza delle istruzioni potrebbe causare seri infortuni all’operatore e ad altri soggetti che si trovano nell’area di lavoro. m AVVERTENZA! È necessario utilizzare una protezione per gli occhi conforme alla Direttiva 89/686/EEC, che sia di qualità uguale o superiore a quella definita nella norma EN166. Tuttavia, quando si scelgono dispositivi di protezione individuale devono essere considerati tutti gli aspetti del lavoro dell’operatore, l’ambiente e gli altri tipi di macchinari utilizzati. Nota: gli occhiali senza schermatura laterale e le mascherine per il viso da soli non garantiscono una protezione adeguata. m AVVERTENZA! Per evitare ferimenti accidentali: l Non mettere mai la mano o altre parti del corpo nell’area di eiezione dei fissaggi. l Non puntare mai l’utensile verso di sé o verso altre persone in presenza o meno di fissaggi all’interno della macchina. l Non utilizzare mai l’utensile per giocare. l Non premere mai il grilletto se la punta non è diretta verso il pezzo da lavorare. l Maneggiare sempre l’utensile con cura. l Quest’utensile è stato progettato per il fissaggio di legno con legno nel caso di casse, pallet e lavori di edilizia. NON UTILIZZARE per fissare materiali più duri che potrebbero causare un inceppamento dei punti, danneggiando l’utensile. Se non siete sicuri che quest’utensile sia adatto a determinati lavori, contattate il vostro rivenditore locale. l Questi utensili devono essere utilizzati esclusivamente per applicazioni legno su legno. l Non tirare mai il grilletto o premere il dispositivo di sicurezza durante il caricamento dell’utensile. l Per evitare l’azionamento accidentale e quindi il rischio di lesioni, scollegare sempre l’aria:

1. Prima di procedere ad una regolazione.

2. Durante gli interventi di manutenzione.

3. Per sbloccare un inceppamento.

4. Quando l’utensile non viene utilizzato.

5. Quando ci si sposta in una diversa zona di lavoro, per

evitare l’azionamento accidentale con conseguente rischio di lesioni.

6. Durante gli interventi di manutenzione e pulizia.

l Prima di utilizzare l’utensile si raccomanda di leggere l’opuscolo di istruzioni aggiuntive relative all’uso e alla sicurezza. l Non usare ossigeno o altri gas combustibili come fonte di alimentazione per gli utensili pneumatici. l Il funzionamento di questo utensile può generare scintille che a loro volta agirebbero da fonte di ignizione per combustibili e gas infiammabili. m IMPORTANTE! utilizzo dell’utensile: l Per verificare il tipo di azionamento della propria chiodatrice, leggere la targhetta identificativa attaccata all’utensile/stampata a tergo del presente manuale e consultare la colonna L della tabella corrispondente al proprio modello. Per informazioni sul tipo di sicura, leggere la relativa sezione riportata nelle istruzioni per il funzionamento e la sicurezza. NB: Usare solamente punti raccomandati da DEWALT per l’impiego con i modelli DEWALT o chiodi conformi alle specifiche DEWALT. Istruzioni di funzionamento

CARICAMENTO DELL’UTENSILE

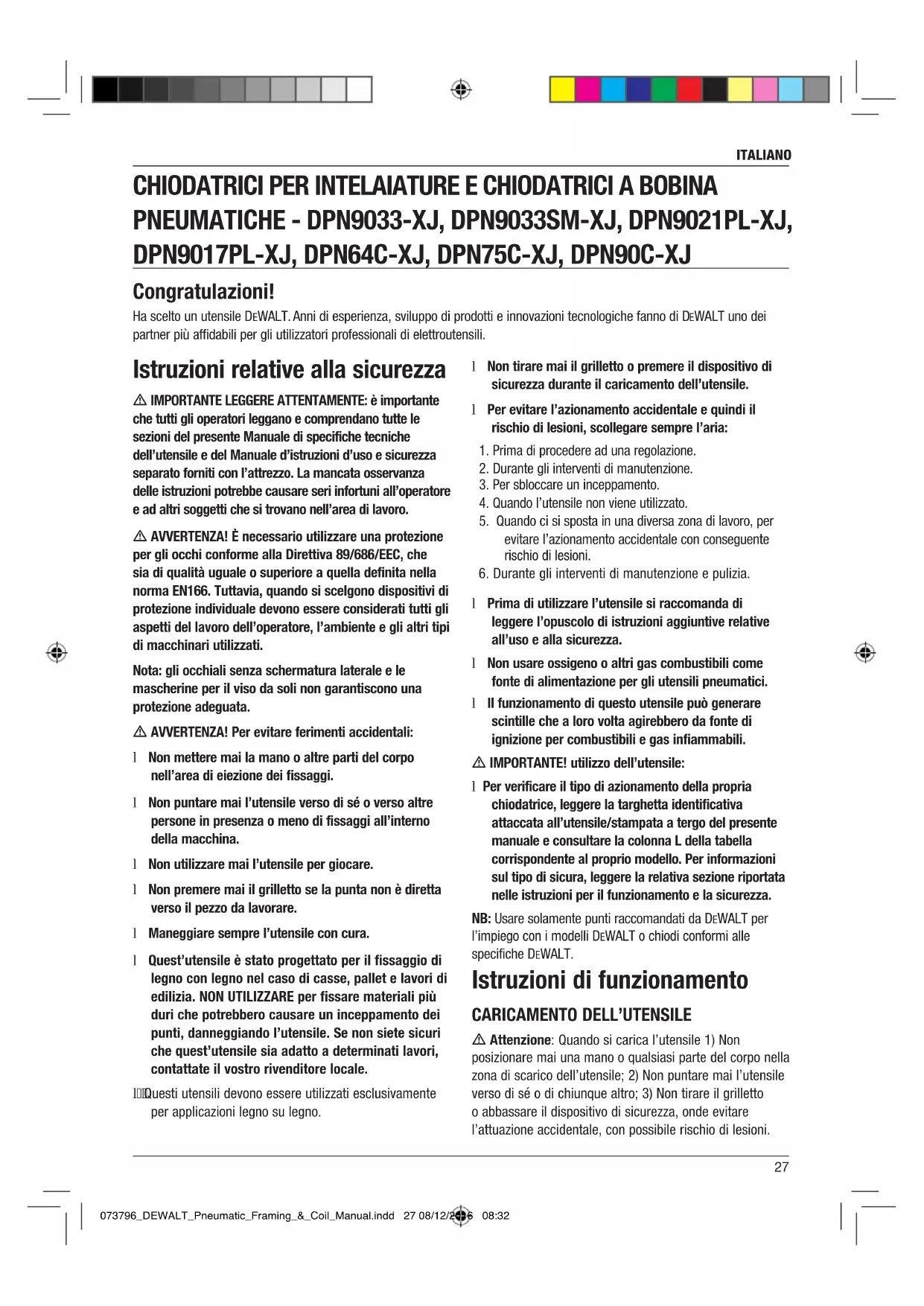

m Attenzione: Quando si carica l’utensile 1) Non posizionare mai una mano o qualsiasi parte del corpo nella zona di scarico dell’utensile; 2) Non puntare mai l’utensile verso di sé o di chiunque altro; 3) Non tirare il grilletto o abbassare il dispositivo di sicurezza, onde evitare l’attuazione accidentale, con possibile rischio di lesioni. CHIODATRICI PER INTELAIATURE E CHIODATRICI A BOBINA PNEUMATICHE - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Congratulazioni! Ha scelto un utensile DEWALT. Anni di esperienza, sviluppo di prodotti e innovazioni tecnologiche fanno di DEWALT uno dei partner più affidabili per gli utilizzatori professionali di elettroutensili. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 27 08/12/2016 08:32ITALIANO

1. Aprire il caricatore: tirare indietro il dispositivo di

avanzamento fino ad agganciarlo. (Fig. 1)

2. Rigirare la chiodatrice con il caricatore rivolto verso il

basso. Inserire una striscia di chiodi. (Fig. 2)

3. Chiudere il caricatore: rilasciare il dispositivo di

avanzamento tirandolo prima indietro e premendo quindi il tasto di rilascio. Portare il dispositivo di avanzamento a contatto con i chiodi. (Fig. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Aprire il caricatore: Tirare il gancio verso il basso e aprire

lo sportello. Aprire la copertura del caricatore. (Fig. 4)

2. Verificare la regolazione: la chiodatrice deve essere

regolata sulla lunghezza dei chiodi da usare. I chiodi non saranno immessi in maniera fluida se il caricatore non è regolato correttamente. Per cambiare l’impostazione: Il magazzino contiene una piattaforma regolabile sulla quale poggia la bobina di chiodi. La piattaforma può essere sollevata o abbassata in base al tipo di chiodi usato. Per modificare l’impostazione basta sollevare l’asta e ruotarla fino all’altezza voluta. (Fig. 5) Passo DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Caricamento della bobina. Posizionare la bobina sul

montante nel caricatore. Srotolare una quantità sufficiente di chiodi fino a raggiungere il nottolino di immissione. Posizionare il primo chiodo davanti al dente frontale del nottolino di immissione, nel canale di propulsione. La testina del chiodo deve trovarsi nella fessura nella testa dell’attrezzo. (Fig. 6)

4. Chiudere il coperchio del caricatore. Verificare che la

chiusura si blocchi quando viene rilasciata (se non si blocca, verificare che tutte le teste dei chiodi siano nella scanalatura della punta).

NOTA: SOLO DPN64C-XJ / DPN75C-XJ

Rimozione del supporto in plastica. Man mano che i chiodi vengono utilizzati, il supporto in plastica sarà espulso dall’attrezzo. Quando il supporto sarà stato espulso in quantità sufficiente, è possibile rimuoverlo tirandolo contro il bordo di strappo sulla testa dell’attrezzo. (Fig. 7)

1. Scollegare lo strumento dalla fornitura d’aria compressa

2. Tirare indietro il dispositivo di avanzamento fino ad

agganciarlo completamente (Fig. 8)

3. Spostare i chiodi verso l’apertura e farli uscire spingendo

ATTENZIONE: Dispositivo di avanzamento e molla del dispositivo di avanzamento (molla a forza costante). È importante fare attenzione nel rimuovere i chiodi, perché se il dispositivo di avanzamento non è completamente agganciato, potrebbe scattare in avanti rischiando di afferrarvi la mano. È necessario fare attenzione in modo particolare quando si maneggia la zona del caricatore. La molla è avvolta intorno al rullo ma non vi è agganciata. Se la molla è tirata oltre la sua lunghezza abituale, l’estremità può fuoriuscire dal rullo e ritirarsi di scatto rischiando di afferrarvi la mano. Inoltre i bordi della molla sono molto sottili e taglienti. Bisogna inoltre fare attenzione a non provocare pieghe permanenti nella molla perché questo ne ridurrà la forza. L’asta della guida

(DPN9033-XJ / DPN9033SM-XJ /

DPN9021PL-XJ / DPN9017PL-XJ) Fig. 9 Individuare la guida (A). Tirare e girare il coperchio(B). Fig. 10 Individuare le finestrelle di accesso per l’installazione e la rimozione dell’asta della guida (C). Individuare il canale in cui va riposta l’asta della guida.(D) Girare il coperchio per aprirlo e installare o rimuovere l’asta della guida (E). Installare o rimuovere l’asta della guida attraverso la parte posteriore del caricatore (F). 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 28 08/12/2016 08:32ITALIANO

Fig. 11 Installare l’asta della guida attraverso (G) per chiodi con gambo da 2.8mm a 3.3mm. Girare il coperchio (B) per chiuderlo. Installare l’asta della guida attraverso (H) per chiodi con gambo da 3.3mm a 4.1mm. Girare il coperchio (B) per chiuderlo.

DPN9017PL-XJ / DPN90C-XJ) (Fig. 12) La funzione di regolazione del controllo di profondità dei punti permette di regolare la profondità di perforazione dei chiodi da una posizione a filo del materiale o appena fuoriuscente ad una svasatura più o meno profonda. Avvertenza! Scollegare lo strumento dalla fornitura d’aria compressa prima di smontare qualsiasi pezzo e prima di sostituire l’elemento regolatore a contatto con il materiale.

1. Premere il tasto di bloccaggio

2. Spostare la barra di contatto verso l’alto per aumentare la

profondità di perforazione o verso il basso per diminuirla.

3. Rilasciare il pulsante di bloccaggio.

NB: La funzione di controllo della profondità non è disponibile per l’accessorio per connettori metallici.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Fig. 13) Il regolatore di incasso DIAL-A-DEPTH™ fornisce un controllo preciso sulla profondita’ di incasso del fissaggio; da pari con la superfice del pezzo di lavoro a leggermente oppure molto incassato. Prima tarare la pressione dell’aria compressa per una penetrazione costante nel materiale da fissare, poi usare il regolatore DIAL-A-DEPTH™ per fornire l’incasso desiderato. GANCIO DI SERVIZIO (Tutti i modelli con grilletto grigio – Fig. 14) Questi utensili sono dotati di un gancio di servizio supplementare utile per riporli e appenderli temporaneamente. m AVVERTENZA! Non utilizzare mai il gancio di servizio per appendere l’utensile sul corpo, agli indumenti o alla cintura. m AVVERTENZA! Non utilizzare mai il gancio di servizio con utensili azionati da grilletto a contatto (nero).

DEFLETTORE DIREZIONALE DI SCARICO

(Fig. 15) Il deflettore di scarico regolabile può essere ruotato in qualsiasi direzione a mano e senza l’uso di alcun utensile. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 29 08/12/2016 08:32NORSK

CE DICHIARAZIONE DI CONFORMITÀ

Noi dichiariamo a nostra esclusiva responsabilità che questo attrezzo azionatore di dispositivi di fissaggio come suddescritto è in conformità alle seguenti normative: EN 792-13:2000+A1:2008 conforme alla Direttiva Macchinario 2006/42/EC. Il fascicolo tecnico per l’uso da parte delle autorità è disponibile all’indirizzo indicato sotto. CE-SAMSVARSERKLÆRING Vi erklærer under vårt eneansvar at driververktøyet for festeanordning som er identifisert ovenfor samsvarer med følgende standard: EN 792-13:2000+A1:2008 i overensstemmelse med Maskindirektivet 2006/42/EC. Tekniske konstruksjonsfiler til bruk for myndigheter er tilgjengelige fra adressen nedenfor.
