KÄYTTÖOHJE DPN90331XJ DEWALT

Turvaohjeet m TÄRKEÄÄ − LUE HUOLELLISESTI: On tärkeää, että kaikki käyttäjät lukevat ja ymmärtävät tämän käyttöoppaan ja erillisen, tämän työkalun mukana toimitetun Turvallisuus- ja käyttöohjekirjan kaikki kohdat. Muussa tapauksessa seurauksena voi olla käyttäjän tai muiden työskentelyalueella olevien henkilöiden vakava loukkaantuminen. m VAROITUS! Työkalua käytettäessä on käytettävä direktiivin 89/686/EEC mukaisia silmäsuojuksia, jotka ovat luokitukseltaan samat tai paremmat kuin EN166-määräyksessä mainitut suojukset. Kaikki työntekoon, ympäristöön ja muihin käytettäviin koneisiin liittyvät seikat täytyy kuitenkin ottaa huomioon henkilökohtaisia suojavarusteita valittaessa. Huomaa: Sivusuojuksettomat lasit tai kasvosuojukset eivät yksistään takaa riittävää suojausta. m VAROITUS! Tapaturmien välttämiseksi: l Älä koskaan laita käsiä tai muita kehon osia työkalun naulojen ulossyöttöalueelle. l Älä koskaan osoita työkalulla itseäsi tai muita riippumatta siitä, onko työkalussa nauloja vai ei. l Älä koskaan leiki työkalulla. l Älä koskaan paina liipaisinta, ellei nokka ole suuntautunut työkappaletta kohti. l Käsittele työkalua aina suurella varovaisuudella. l Tämä työkalu on tarkoitettu käytettäväksi puun kiinnittämiseksi puuhun lava-/laatikko ja rakennussovelluksissa. ÄLÄ KÄYTÄ kiinnittämään kovempia materiaaleja, jotka voivat aiheuttaa kiinnittimien taipumisen ja vaurioittaa työkalua. Ellet ole varma tämän työkalun sopivuudesta tiettyihin käyttötarkoituksiin, ota yhteyttä paikalliseen myyntiedustajaasi. l Näitä työkaluja ei tule käyttää mihinkään muuhun käyttötarkoitukseen kuin puun kiinnittämiseen puuhun. l Älä paina liipaisinta tai varmistinta työkalua ladattaessa nauloilla. l Tahattomasta käynnistymisestä johtuvien tapaturmien välttämiseksi katkaise aina paineilman syöttö:

1. Ennen säätöjen suorittamista;

2. Työkalua huollettaessa;

3. Purettaessa tukkeumaa;

4. Kun työkalu ei ole käytössä;

5. Siirryttäessä toiseen työtilaan, jolloin työkalu voi

käynnistyä vahingossa ja aiheuttaa tapaturmia.

6. Huollon ja puhdistuksen aikana.

l Lue ylimääräinen Turvallisuus- ja käyttöohjekirjanen ennen työkalun käyttöä. l Älä käytä happea ja tulenarkoja kaasuja paineilmalla toimivien työkalujen energialähteenä. l Tämä työkalu saattaa toimiessaan muodostaa kipinöitä ja näin ollen sytyttää herkästi syttyviä polttoaineita ja kaasuja tuleen. m TÄRKEÄÄ! Työkalun käyttö: l Saadaksesi tietää millä tavalla työkalusi toimii, tarkista työkalussa/näiden käyttöohjeiden lopussa oleva tunnistetarra sekä vastaava taulukon sarake L kyseisen mallin kohdalla. Lue laukaisinta vastaava kappale turvallisuus- ja käyttöohjeista. Huomautus: Käytä DEWALT -työkaluissa ainoastaan DEWALTin suosittelemia kiinnittimiä tai nauloja, jotka täyttävät DEWALTin määritykset. Käyttöohjeet

m Varoitus: Kun lataat työkalua 1) älä koskaan laita kättä tai muuta ruumiinosaa kiinnikkeiden lentosektorille; 2) Älä koskaan suuntaa työkalua itseäsi tai muita henkilöitä kohti;

3) Älä paina liipaisinta tai kärkivarmistinta, koska laite saattaa

vahingossa laueta ja mahdollisesti aiheuttaa vahingon.

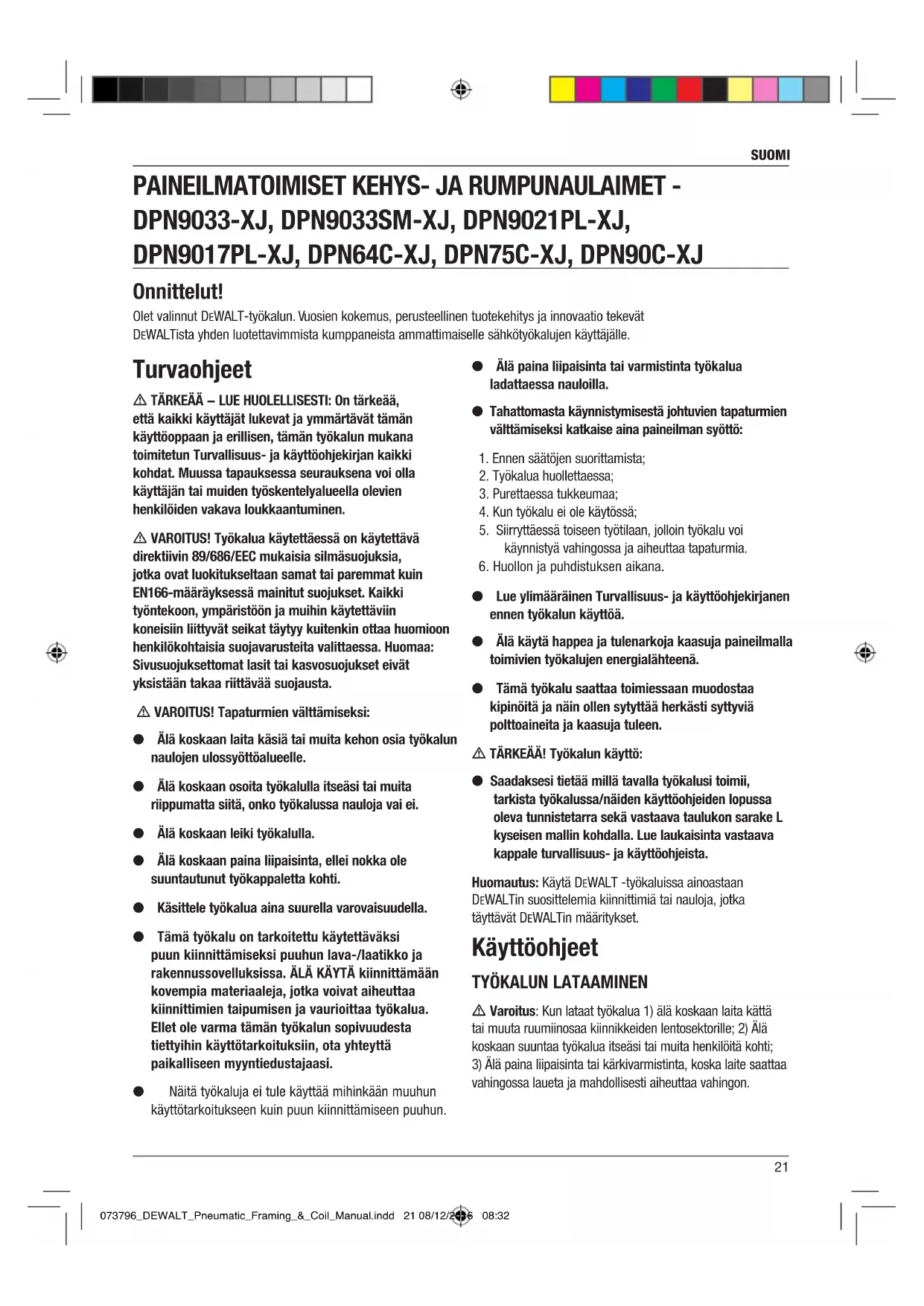

PAINEILMATOIMISET KEHYS- JA RUMPUNAULAIMET -

DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Onnittelut! Olet valinnut DEWALT-työkalun. Vuosien kokemus, perusteellinen tuotekehitys ja innovaatio tekevät DEWALTista yhden luotettavimmista kumppaneista ammattimaiselle sähkötyökalujen käyttäjälle. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 21 08/12/2016 08:32SUOMI

1. Avaa lipas: Vedä puristinta taaksepäin salpaan. (Kuva 1)

2. Pidä naulainta alaspäin siten, että lipas on alaspäin

kallellaan. Aseta naulalevyt sisään. (Kuva 2)

3. Sulje lipas: Vapauta puristin vetämällä ensin puristinta

taaksepäin ja painamalla sitten vapautusliuskaa. Liu’uta puristin nauloja vasten. (Kuva 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Avaa lipas: Vedä salpa alas ja avaa luukku. Avaa lippaan

2. Tarkista säätö: naulain on säädettävä käytettävien

naulojen pituuden mukaan. Naulojen syöttö ei toimi tasaisesti, jos lipasta ei ole säädetty oikein. Asetuksen muuttaminen: Lipas sisältää säädettävän alustan, jonka päällä naularulla lepää. Naula-alustaa voidaan säätää ylös- ja alaspäin eri naula-asetuksille. Asetus vaihdetaan vetämällä tappia ylöspäin ja kiertämällä se oikeaan asentoon. (Kuva 5) Vaihe DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Lataa naularulla: Aseta naularulla lippaan tappiin.

Kierrä naularullaa auki riittävästi, jotta naulat yltävät syöttöhakaan asti. Aseta ensimmäinen naula syöttöhaan etummaisen kynnen eteen iskurikanavaan. Naulojen pään on oltava nokan kolossa. (Kuva 6)

4. Sulje kotelon suoja/kansi. Tarkista, että salpa lukkiutuu

vapautettaessa. (Jos se ei lukkiudu, tarkista, että naulojen päät ovat nokassa olevassa lovessa.)

HUOMAA: VAIN DPN64C-XJ / DPN75C-XJ

Muoviliuskan poisto: Kun työkalua käytetään, muoviliuska työntyy ulos. Kun liuskaa on työntynyt ulos riittävän pitkälti, se voidaan irrottaa vetämällä sitä nokan repäisyreunaa vasten (Kuva 7). NAULOJEN POISTAMINEN

1. Irrota työkalu paineilmasta

2. Vedä puristinta taaksepäin, kunnes se on varmasti kiinni

3. Liu’uta naulat takaisin avoimeen kohtaan ja työnnä ulos.

VAARA: Puristin ja puristimen jousi (vakiovoimajousi). Nauloja irrotettaessa on oltava varovainen, sillä jos puristin vapautuu salvasta, se saattaa syöksähtää eteenpäin ja mahdollisesti vahingoittaa kättä. Erityisen varovainen on oltava silloin, kun työkalun lipasaluetta huolletaan. Jousi on kelan ympärillä, mutta sitä ei ole kiinnitetty siihen. Jos jousta venytetään yli kelan pituuden, jousen pää irtoaa kelasta ja jousi napsahtaa ja saattaa vahingoittaa kättä. Lisäksi jousen reunat ovat erittäin ohuet ja saattavat tehdä käteen haavan. On myös vältettävä jousen vääntymistä pysyvästi mutkalle, sillä se vähentää jousen voimaa.

DPN9017PL-XJ / DPN90C-XJ) (Kuva 12) Kiinnittimen syvyyden säätö mahdollistaa naulan kiinnityssyvyyden säätämisen työpinnan tasolta tai hieman korkeammalta matalaan tai syvään upotukseen. Varoitus! a) Irrota työkalu paineilmasta ennen kuin yrität purkaa mitään osaa ja ennen kuin muutat työkalun kosketuselementin säätöä. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 22 08/12/2016 08:32SUOMI

1. Paina lukituspainike sisään

2. Lisää kiinnityssyvyyttä säätämällä kosketusvartta ylöspäin

tai pienennä sitä säätämällä vartta alaspäin.

3. Vapauta lukituspainike.

Huomautus: Metalliankkurien lisälaitteen kiinnityssyvyyttä ei voida säätää.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Kuva 13) Syvyyden säädin “DIAL-A-DEPTH™” tekee mahdolliseksi tarkan syvyyden säädön, tasamitasta matalaan tai korkeaan syvyyteen. Säädä ensin paineilma, jotta kiinnitettävään materiaaliin saatava tulos olisi mahdollisimman tasainen, ja sen jälkeen käytä säädintä DIAL-A-DEPTH™” saadaksesi halutun syvyyden. KOUKKU (Kaikki mallit, joissa on harmaa liipaisin – Kuva 14) Näissä työkaluissa on lisänä koukku, joka sopii työkalun säilyttämiseen ja ripustamiseen tilapäisesti. VAROITUS! Älä koskaan käytä koukkua ripustaaksesi työkalun vartalosta, vaatteista tai vyöstä. VAROITUS! Älä koskaan käytä koukkua liipaisukytkimellä (musta) käytettävien työkalujen kanssa. POISTOILMAN SUUNTAIN (Kuva 15) Säädettävä poistoilman suuntain voidaan kiertää haluttuun asentoon käsin ilman työkaluja. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 23 08/12/2016 08:32ΕΛΛΗΝΙΚΆ
