NÁVOD NA OBSLUHU DPN90331XJ DEWALT

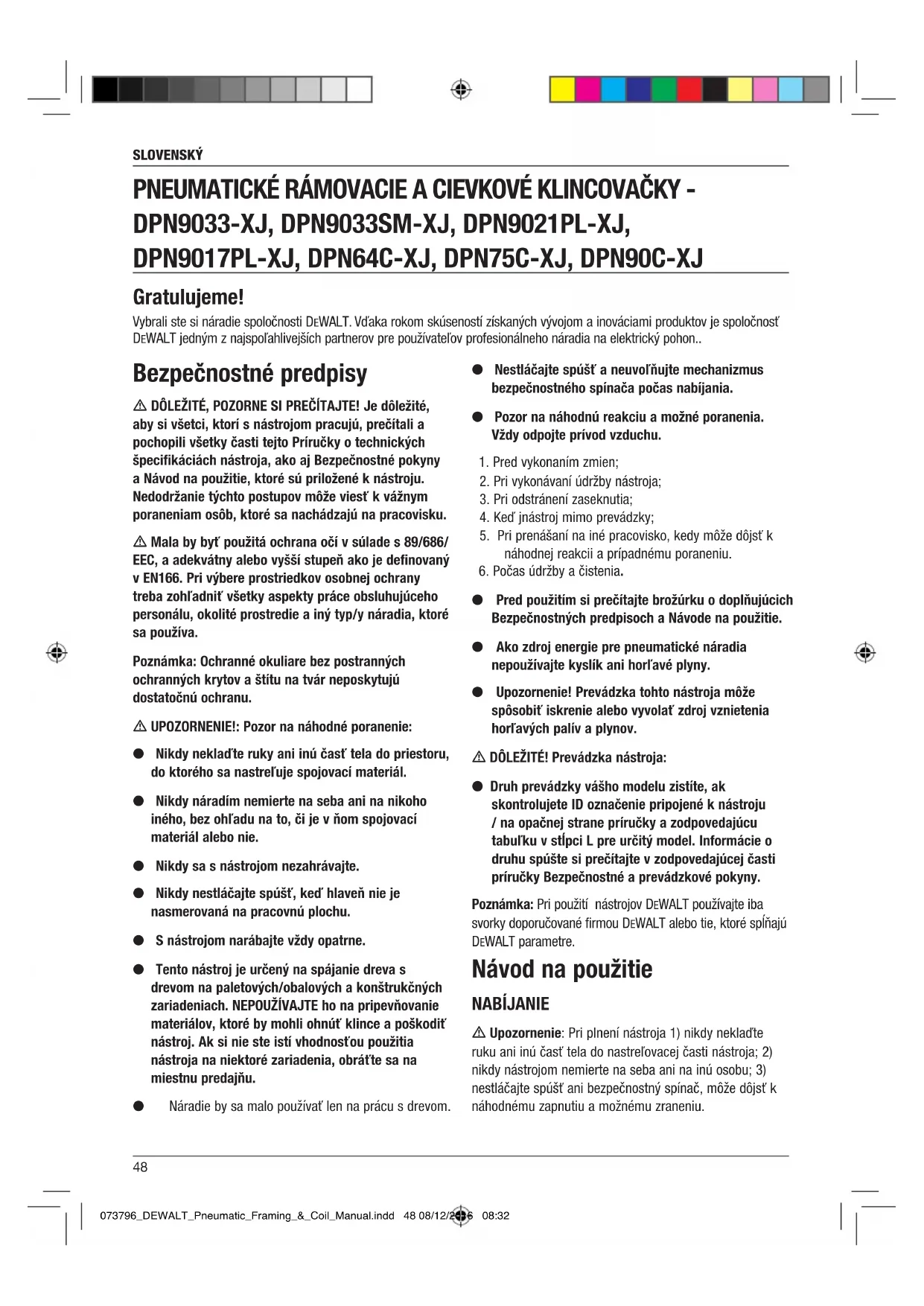

Bezpečnostné predpisy m DÔLEŽITÉ, POZORNE SI PREČÍTAJTE! Je dôležité, aby si všetci, ktorí s nástrojom pracujú, prečítali a pochopili všetky časti tejto Príručky o technických špecifikáciách nástroja, ako aj Bezpečnostné pokyny a Návod na použitie, ktoré sú priložené k nástroju. Nedodržanie týchto postupov môže viesť k vážnym poraneniam osôb, ktoré sa nachádzajú na pracovisku. m Mala by byť použitá ochrana očí v súlade s 89/686/ EEC, a adekvátny alebo vyšší stupeň ako je definovaný v EN166. Pri výbere prostriedkov osobnej ochrany treba zohľadniť všetky aspekty práce obsluhujúceho personálu, okolité prostredie a iný typ/y náradia, ktoré sa používa. Poznámka: Ochranné okuliare bez postranných ochranných krytov a štítu na tvár neposkytujú dostatočnú ochranu. m UPOZORNENIE!: Pozor na náhodné poranenie: l Nikdy neklaďte ruky ani inú časť tela do priestoru, do ktorého sa nastreľuje spojovací materiál. l Nikdy náradím nemierte na seba ani na nikoho iného, bez ohľadu na to, či je v ňom spojovací materiál alebo nie. l Nikdy sa s nástrojom nezahrávajte. l Nikdy nestláčajte spúšť, keď hlaveň nie je nasmerovaná na pracovnú plochu. l S nástrojom narábajte vždy opatrne. l Tento nástroj je určený na spájanie dreva s drevom na paletových/obalových a konštrukčných zariadeniach. NEPOUŽÍVAJTE ho na pripevňovanie materiálov, ktoré by mohli ohnúť klince a poškodiť nástroj. Ak si nie ste istí vhodnosťou použitia nástroja na niektoré zariadenia, obráťte sa na miestnu predajňu. l Náradie by sa malo používať len na prácu s drevom. l Nestláčajte spúšť a neuvoľňujte mechanizmus bezpečnostného spínača počas nabíjania. l Pozor na náhodnú reakciu a možné poranenia. Vždy odpojte prívod vzduchu.

1. Pred vykonaním zmien;

2. Pri vykonávaní údržby nástroja;

3. Pri odstránení zaseknutia;

4. Keď jnástroj mimo prevádzky;

5. Pri prenášaní na iné pracovisko, kedy môže dôjsť k

náhodnej reakcii a prípadnému poraneniu.

6. Počas údržby a čistenia.

l Pred použitím si prečítajte brožúrku o doplňujúcich Bezpečnostných predpisoch a Návode na použitie. l Ako zdroj energie pre pneumatické náradia nepoužívajte kyslík ani horľavé plyny. l Upozornenie! Prevádzka tohto nástroja môže spôsobiť iskrenie alebo vyvolať zdroj vznietenia horľavých palív a plynov. m DÔLEŽITÉ! Prevádzka nástroja: l Druh prevádzky vášho modelu zistíte, ak skontrolujete ID označenie pripojené k nástroju / na opačnej strane príručky a zodpovedajúcu tabuľku v stĺpci L pre určitý model. Informácie o druhu spúšte si prečítajte v zodpovedajúcej časti príručky Bezpečnostné a prevádzkové pokyny. Poznámka: Pri použití nástrojov DEWALT používajte iba svorky doporučované firmou DEWALT alebo tie, ktoré spĺňajú DEWALT parametre. Návod na použitie NABÍJANIE m Upozornenie: Pri plnení nástroja 1) nikdy neklaďte ruku ani inú časť tela do nastreľovacej časti nástroja; 2) nikdy nástrojom nemierte na seba ani na inú osobu; 3) nestláčajte spúšť ani bezpečnostný spínač, môže dôjsť k náhodnému zapnutiu a možnému zraneniu. PNEUMATICKÉ RÁMOVACIE A CIEVKOVÉ KLINCOVAČKY - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Gratulujeme! Vybrali ste si náradie spoločnosti DEWALT. Vďaka rokom skúseností získaných vývojom a inováciami produktov je spoločnosť DEWALT jedným z najspoľahlivejších partnerov pre používateľov profesionálneho náradia na elektrický pohon.. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 48 08/12/2016 08:32SLOVENSKÝ

3. Zásobník zatvorte: Západku uvoľnite potiahnutím záložky

byť nastavený na dĺžku klincov, ktoré budú použité. Ak nebude zásobník správne nastavený, klince sa nebudú podávať hladko a rovnomerne. Zmena nastavenia: Zásobník obsahuje nastaviteľnú plošinu, v ktorej je uložená špirála klinca. Plošina na klince je nastaviteľná smerom hore a dolu pre rôzne nastavenie klincov. Ak chcete nastavenie zmeniť, potiahnite podperu a pootočte na zodpovedajúci stupienok. (Obr. 5) Krok DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

v nárazníku. Odviňte dostatočné množstvo klincov, aby došli až k prepúšťacej zarážke. Prvý klinec umiestnite pred predný zub na prepúšťacej zarážke v kanáliku na pohon. Hlavičky klincov musia byť v otvore na hlavni.. (Obr. 6)

4. Preklopte dvierka/kryt zásobníka a zatvorte. Skontrolujte,

či západka zapadne. (Ak nezapadne, skontrolujte, či sa hlavičky klincov nachádzajú v otvore na hlavni.) POZNÁMKA: LEN PRE DPN64C-XJ / DPN75C-XJ Odstránenie plastového pásu: Keď sa klince posúvajú, plastový pás sa vysúva z nástoja. Keď sa vysunie dostatočný pás, môže sa odtrhnúť potiahnutím cez drážkový okraj hlavne. (Obr. 7).

1. Odpojte nástroj od prívodu vzduchu

2. Potiahnite posúvadlo naspäť, až kým nezapadne na svoje

POZOR: Posúvadlo a pružina posúvadla (pružina konštantnej sily). Pri odstraňovaní klincov musíte byť opatrní, pretože ak sa posúvadlo uvoľní zo západky, môže sa vymrštiť vpred a uštipnúť vás. Obzvlášť opatrní by ste mali byť pri prevádzkovaní údržby zásobníka v nástroji. Pružina je obtočená ale nie je upevnená k valcu. Ak sa pružina natiahne viac ako je jej veľkosť, koniec presiahne valec a pružina sa obtočí prasknutím a môže vás uštipnúť. Konce pružiny sú tiež veľmi tenké a môžu vás na ruke porezať. Dávajte tiež pozor, aby ste na pružine neurobili permanentné slučky, čo by znížilo jej silu. Vodiaca žrď (DPN9033-XJ /

DPN90C-XJ) (Obr. 12) Nastavenie hĺbky zapínania poskytuje kontrolu nad hĺbkou zapínania svoriek z vyplavovania na alebo tesne nad pracovnú plochu s plytkým alebo hlbokým zahĺbením. Upozornenie! Pred odpojením ktorejkoľvek časti a pred zmenou nastavenia pracovného prvku, odpojte nástroj od prívodu vzduchu.

1. Stlačte tlačidlo na uzamykanie

2. Nastavte kontaktné rameno hore alebo dolu na zväčšenie

alebo zmenšenie hĺbky upínania.

3. Uvoľnite tlačidlo uzamykania.

Pozn.: Kovový nástavec na spojovacie svorky nemá nastaviteľnú hĺbku.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Obr. 13) Funkcia DIAL-A-DEPTH™ - nastavenie hĺbky zapínania poskytuje kontrolu nad hĺbkou zapínania svoriek z vyplavovania na pracovnú plochu s plytkým alebo hlbokým zahĺbením. Najprv nastavte tlak vzduchu pre zodpovedajúci pohon a na určitú prácu, potom aplikujte funkciu nastavenia hĺbky zapínania svoriek DIAL-A- DEPTH™ a nastavte požadovanú hĺbku. HÁK (Všetky modely so sivou západkou – Obr. 14) Tieto náradia majú dodatočný hák vhodný na uskladnenie a dočasné zavesenie náradia. m UPOZORNENIE! Nikdy nepoužívajte hák na zavesenie náradia na telo, oblečenie alebo opasok. m UPOZORNENIE! Nikdy nepoužívajte hák na nástroje s kontaktnou (čiernou) západkou. SMEROVÝ DEFLEKTOR ODPADU (Obr. 15) Nastaviteľný deflektor odpadu sa môže ručne otočiť do požadovanej polohy bez pomoci rúk. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 50 08/12/2016 08:32MAGYAR
