BRUGSANVISNING DPN90331XJ DEWALT

Sikkerhedinstruktioner m VIGTIGT – SKAL LÆSES GRUNDIGT IGENNEM: Det er vigtigt, at alle operatører læser og forstår alle afsnit i den Tekniske data-håndbog og den separate Sikkerheds- og driftsvejledningshåndbog, som leveres sammen med dette værktøj. Hvis dette undlades, kan det medføre, at du eller andre personer indenfor arbejdsområdet kommer alvorligt til skade. m BEMÆRK! Øjenbeskyttelse i overensstemmelse med 89/686/EEC, og af tilsvarende eller højere klasse end defineret i EN166, skal anvendes. Dog skal alle aspekter af operatørarbejde, miljø og andre anvendte maskintyper skal imidlertid også tages i betragtning ved udvælgelse af personligt sikkerhedsudstyr. Bemærk: Briller uden sideskærm og kun udstyret med ansigtsskærm yder ikke tilstrækkelig beskyttelse. m ADVARSEL! For at forhindre personskader ved uheld: l Læg aldrig en hånd eller anden kropsdel i værktøjets sømaffyringsområdet. l Ret aldrig værktøjet mod dig selv eller andre uanset om det indeholder søm eller ej. l Lav aldrig sjov med værktøjet. l Tryk aldrig på aftrækkeren, hvis næsen ikke er vendt direkte mod arbejdsemnet. l Håndtér altid værktøjet med forsigtighed. l Dette værktøj er kun beregnet til fastgørelse af træ til træ for paller/kasser og konstruktionsanvendelse. MÅ IKKE BRUGES til fastgørelse af hårde materialer, der kan forårsage bøjning af søm og skade på værktøjet. Hvis du er usikker på om dette værktøj er egnet til en bestemt anvendelse, skal du kontakte dit lokale salgskontor. l Disse værktøjer bør ikke bruges til noget andet end træ til træ andvendelser. l Tryk aldrig på aftrækkeren eller læg pres på sikkerhedsgaflen, mens værktøjet påfyldes. l For at forhindre utilsigtet aktivering og mulige personskader skal man altid afbryde luftforsyningen:

1. Inden der foretages indstillinger.

2. Ved vedligeholdelse af værktøjet.

3. Når en tilstopning fjernes.

4. Når værktøjet ikke er i anvendelse.

5. Når værktøjet flyttes til et andet arbejdsområde,

eftersom utilsigtet aktivering kan forekomme, med deraf følgende fare for personskader.

6. Under vedligeholdelse og rengøring.

l Læs håndbogen med sikkerheds- og betjeningsanvisninger, før værktøjet tages i brug. l Benyt ikke ilt og brændbare gasser som en energikilde til trykluftsbetjent værktøj. l Når dette værktøj anvendes, kan det forårsage gnistdannelse og dermed udgøre en antændelseskilde for brændbare brændstoffer og gasser. m VIGTIGT! Værktøjsbetjening: l For at identificere værktøjsmodellens operationstype skal man tjekke det ID-mærkat, som er fæstnet til værktøjet/bagsiden af denne håndbog og den tilsvarende tabel kolonne L for denne model. Læs det tilsvarende afsnit i Sikkerheds- & brugsvejledningen for information om denne type udløsningsmekanisme. Bemærk: Brug kun de søm, der anbefales af DEWALT til brug i DEWALT- værktøj eller søm, der svarer til DEWALTs specifikationer. Betjeningsvejledning

PÅFYLDNING AF VÆRKTØJET

m Advarsel: Når du påfylder søm 1) Læg aldrig en hånd eller anden kropsdel i værktøjets sømaffyringsområdet;

2) Sigt aldrig værktøjet mod dig selv eller nogen

andre; 3) Tryk aldrig på aftrækkeren eller læg pres på Sikkerhedsgaflen, da utilsigtet aktivering kan forekomme og måske forårsage en personskade.

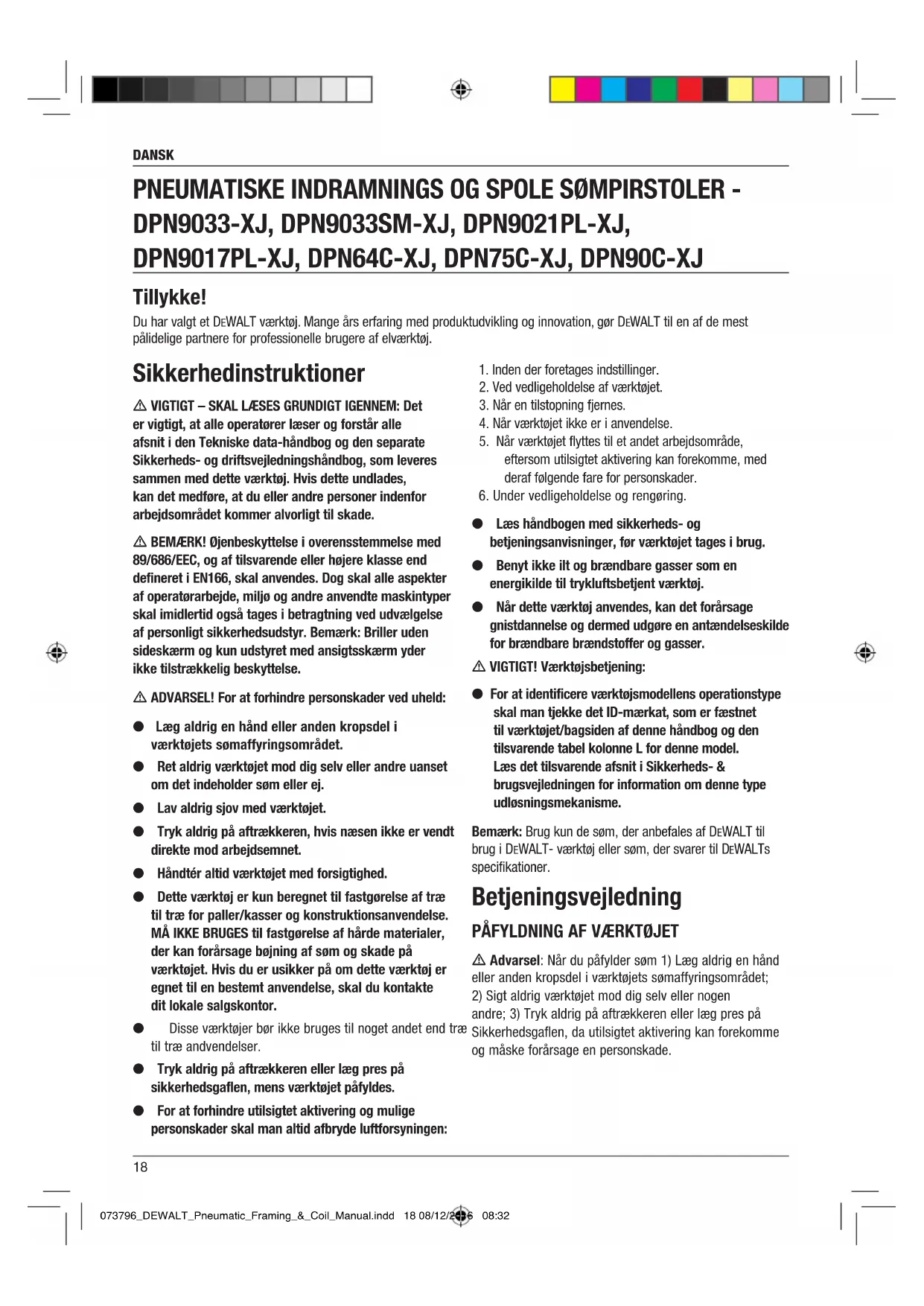

PNEUMATISKE INDRAMNINGS OG SPOLE SØMPIRSTOLER -

DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Tillykke! Du har valgt et DEWALT værktøj. Mange års erfaring med produktudvikling og innovation, gør DEWALT til en af de mest pålidelige partnere for professionelle brugere af elværktøj. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 18 08/12/2016 08:32DANSK

1. Åbn magasinet: Træk udskyderen tilbage for at spænde

Isæt sømetuier. (Fig. 2)

3. Luk magasinet: Udløs udskyderen ved først at trække den

tilbage og derefter trykke på låsepallen. Skub udskyderen ned mod sømmene. (Fig. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Åbn magasinet; Træk ned i låsen, og åbn døren. Sving

magasindækslet op. (Fig. 4)

2. Kontroller indstillingen: sømpistolen skal være indstillet

til den sømlængde, der skal bruges. Sømmene fremføres ikke jævnt, hvis magasinet ikke er indstillet korrekt. Sådan ændres indstillingen: Magasinet er udstyret med en justérbar platform, hvorpå sømrullen hviler. Sømplatformen kan justeres op og ned til forskellige sømindstillinger. Indstillinger ændres ved at trække op i støtten og dreje til det korrekte trin. (Fig. 5) Trin DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Isæt sømspolen: Placer sømspolen over stangen i

er indkoblet. (Hvis den ikke indkobles, skal det kontrolleres, at sømhovederne er i fødekanalen i spidsen.)

Sådan fjernes plastikstrimlen: Efterhånden som sømmene slås i, kører plastikstrimlen ud af værktøjet. Når der er udført en tilstrækkelig lang strimmel, kan den rives af ved at trække den mod afrivningskanten i næsen. (Fig. 7)

1. Frakobl værktøjet fra luftforsyningen

2. Tryk udskyderen tilbage, indstil den låser fast (Fig. 8)

3. Skub sømmene tilbage til åbningen, og skub dem ud

FORSIGTIG: Udskyderen og udskyderfjederen (konstant trykfjeder). Du skal udvise forsigtighed, når du fjerner søm, da udskyderen, hvis den udkobles fra rigelen, kan springe frem og måske klemme hånden. Du skal være særligt forsigtig, når du udfører vedligeholdelsesarbejde på værktøjets magasinområde. Fjederen er snoet om, men ikke fastgjort til en rulle. Hvis fjederen overstrækkes, vil enden af den gå af rullen, og fjederen rulles op med et smæld, hvorved du kan få hånden i klemme. Fjederens kanter er desuden meget tynde og kan skære hånden. Sørg også for at sikre, at fjederen ikke indeholder permanente skævheder, da dette reducerer fjederens spænding. STYRESPIDSSTANG

DPN90C-XJ) (Fig. 12) Funktionen til justering af sømdybdekontrol giver kontrol over sømmenes indskydningsdybde fra flugtende med eller lige over arbejdsfladen til lige under fladen eller dybt forsænkning. Advarsel! Frakobl værktøjet fra luftforsyningen, før du forsøger at skille dele ad, og før du ændrer justeringen af arbejdselementet.

1. Tryk på låseknappen

2. Flyt kontaktarmen op for at øge udstødningsdybden eller

Bemærk: Tilbehøret til metalsamlestykker kan ikke justeres som led i med dybdekontrollen.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Fig. 13) DIAL-A-DEPTH™ dybdekontrollen sikrer præcis kontrol af sømmenes isætningsdybde, lige fra samme niveau som arbejdsemnets overflade til lav eller dyb isætning. Man skal først indstille lufttrykket for korrekt isætning i det specifikke arbejde, hvorefter DIAL-A-DEPTH™ dybdekontrollen anvendes til at give den ønskede dybde. OPHÆNGNINGSKROG (alle modeller, som er udstyret med grå aftrækker. Fig. 14) Dette værktøj indeholder en ekstra ophængningskrog, der kan benyttes til opbevaring og midlertidig ophængning af værktøjet. m ADVARSEL! Benyt aldrig ophængningskrogen til at lade værktøjet hænge fra kroppen, i tøj eller på et bælte. m ADVARSEL! Benyt aldrig ophængningskrogen med værktøj, der betjenes med (sort) kontaktaftrækker. RETNINGSBESTEMT UDSTØDNINGSDEFLEKTOR (Fig. 15) Den justerbare udstødningsdeflektor kan drejes manuelt til enhver ønsket position uden brug af værktøj. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 20 08/12/2016 08:32SUOMI
