BRUKSANVISNING DPN90331XJ DEWALT

6. Under vedligeholdelse og rengøring.

Sikkerhetsinstrukser m VIKTIG. LES NØYE: Det er viktig at alle operatører leser og forstår alle seksjoner i denne Manualen for verktøyets tekniske data, og den særskilte Instruksjonsmanualen for sikkerhet og betjening som følger med verktøyet. Unnlatelse å gjøre dette kan føre til at du eller andre i arbeidsområdet kan komme alvorlig til skade. m ADVARSEL! Øyevern i henhold til 89/686/EEC, og med tilsvarende eller større grad enn det som er definert i EN166 bør brukes. Imidlertid bør alle aspekter av operatørens arbeid, miljø og andre type(r) maskiner som brukes tas i betraktning ved valg av personlig verneutstyr. Merk: Briller uten sidebeskyttelse og ansiktsbeskyttelse er ikke tilstrekkelig beskyttelse. m ADVARSEL! For å unngå tilfeldige skader: l Hold aldri hendene eller andre kroppsdeler i nærheten av festeverktøyetsutskytingssone. l Sikt aldri verktøyet mot deg selv eller andre, uansett om det inneholder festeverktøy eller ikke. l Lek aldri med verktøyet. l Trykk aldri på avtrekkeren hvis ikke nesen er rettet mot arbeidsstykket. l Behandle alltid verktøyet forsiktig. l Dette verktøyet er beregnet på å feste tre til tre i paller/kasser og bygningsarbeider. MÅ IKKE BRUKES til å feste hardere materialer som kan forårsake bøyning av festemidler og skade på verktøyet. Hvis du er usikker på om dette verktøyet egner seg til bestemte formål, ber vi deg kontakte din lokale salgskontor. l Disse verktøyene må ikke brukes til noe annet enn å feste trematerialer til andre trematerialer. l Trykk aldri på avtrekkeren eller på sikkerhetsguiden mens verktøyet lades. l For å unngå at verktøyet tilfeldig aktiveres og mulige skader, frakople alltid lufttilførselen:

2. Ved vedlikehold av verktøyet.

3. Ved fjerning av blokkeringer.

4. Når verktøyet ikke er i bruk.

5. Ved flytting til et annet arbeidsområde, idet verktøyet

tilfeldig kan aktiveres og derav muligens forårsake skade.

6. Under vedlikehold og rensing.

l Les gjennom tilleggsheftet med sikkerhets- og bruksanvisninger før du bruker verktøyet. l Ikke bruk oksygen og brennbare gasser som energikilde for pneumatisk drevne verktøy. l Betjening av dette verktøyet kan forårsake gnister og være en tenningskilde for brennbare drivstoffer og gasser. m VIKTIG! Bruk av verktøy: l For å identifisere anvendelsestype på din verktøymodell, sjekk ID-merket festet til verktøyet/ bak i denne håndboken og korresponderende tabell, kolonne L for den modellen. Les korresponderende avsnitt i “Sikkerhet & brukerinstrukser” for informasjon om den utkoplingstypen. Merk: Bruk kun festeanordninger som er anbefalt av DEWALT til bruk i DEWALT- verktøy eller spiker som er i overensstemmelse med spesifikasjoner fra DEWALT. Instruksjoner for bruk Lading av verktøyet m Advarsel: Når du mater verktøyet 1) Hold aldri hender eller andre kroppsdeler i nærheten av spikerpistolens utskytingssone; 2) Sikt aldri verktøyet mot deg selv eller andre;

1. Åpne magasinet. Trekk skyveren tilbake for å koble inn

nedover. Sett inn stavene med spiker. (Fig. 2)

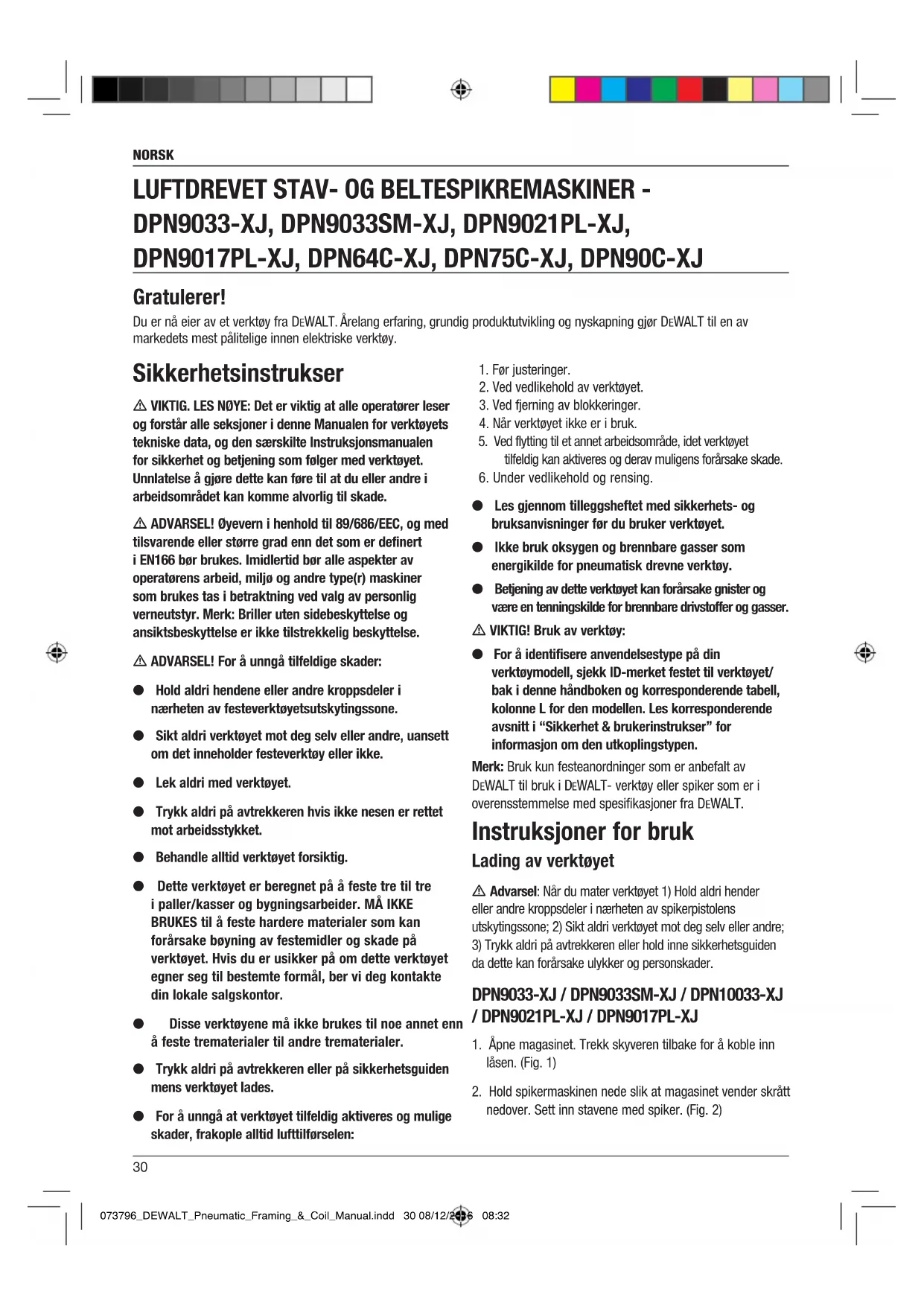

LUFTDREVET STAV- OG BELTESPIKREMASKINER -

DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Gratulerer! Du er nå eier av et verktøy fra DEWALT. Årelang erfaring, grundig produktutvikling og nyskapning gjør DEWALT til en av markedets mest pålitelige innen elektriske verktøy. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 30 08/12/2016 08:32NORSK

3. Lukk magasinet. Frigjør skyveren ved først å trekke

skyveren tilbake og så trykke frigjøringsklaffen. Skyv skyveren mot spikrene. (Fig. 3)

2. Sjekk innstilling: Stifteren må justeres etter lengden av

spikrene som skal brukes. Spikrene vil ikke mates jevnt hvis ikke magasinet er justert riktig. For å endre innstillingen: Magasinet har en justerbar plattform som spikerspiralen hviler på. Spikerplattformen kan bli justert opp og ned til forskjellige spikerinnstillinger. For å endre innstillinger, trekk opp på stanga og vri til korrekt trinn. (Fig. 5) Trinn DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Last inn coilen med spikre: Plasser coilen med spikre

utløst. (Hvis den ikke kopler inn, sjekk at spikerhodene er i åpningen i nesen.) OBS: GJELDER KUN DPN64C / DPN75C Fjerning av plastremse: Ettersom spikre drives, vil plastremsen mates ut av verktøyet. Når nok remse er matet ut kan den fjernes ved å trekke mot rivekanten i nesen. (Fig. 7) FJERNE SPIKER

1. Koble verktøyet fra lufttilførselen

2. Skyv skyveren tilbake inntil den er sikkert koblet inn (Fig. 8)

3. Skyv spikrene tilbake til åpningen og skyv ut

ADVARSEL: Skyveren og skyvefjæren (konstant fjæringskraft). Det må utvises forsiktighet når spikere fjernes. Når skyveren er koblet ut fra låsen, kan den sprette fremover og muligens klype hånden din. Ekstra forsiktighet må utvises når det utføres vedlikeholdsarbeid på verktøyets magasinområde. Fjæren er lagt rundt, men ikke festet til, en valse. Hvis fjæren strekkes utover sin lengde, vil enden gå av valsen, og fjæren vil rulle seg sammen med et smekk, og kan klype hånden din. Fjærens kanter er dessuten svært tynne og kan skjære deg. Vær også påpasselig med at det ikke finnes permanente bukter på fjæren, da disse vil redusere fjærens kraft. STYRESTANG

(DPN9033-XJ / DPN9033SM-XJ /

DPN9021PL-XJ / DPN9017PL-XJ) Fig. 9 Lokaliser styring (A) Trekk og drei deksel (B) Fig. 10 Lokaliser adkomstvinduer for installasjon og demontering av styrestang (C) Lokaliser lagringskanal for styrestang (D) Åpne deksel ved å dreie på det for å installere eller demonter styrestang (E) Installer eller demonter styrestang gjennom magasin bak (F) Fig. 11 Installer styrestang gjennom (G) for 2.8mm til 3.3mm trådspiker. Drei deksel (B) for å lukke. Installer styrestang gjennom (H) for 3.3mm til 4.1mm trådspiker. Drei deksel (B) for å lukke.

DPN9017PL-XJ / DPN90C-XJ) (Fig. 12) Festeanordningens dybdekontrolljustering gir kontroll over spikerens drivdybde fra samme høyde eller like over arbeidsstykkets overflate til grunt eller dypt forsenket. Advarsel! Koble verktøyet fra lufttilførselen før du gjør noe forsøk på demontering av noen av delene og før du bytter arbeidskontaktelementjusteringen.

1. Skyv inn låseknappen.

2. Juster kontaktarmen oppover for å øke drivdybden eller

nedover for å redusere den.

3. Frigjør låseknappen.

(Fig. 13) Dybdejusteringen DIAL-A-DEPTH™ gir en nøyaktig kontroll av krampens dykking i arbeidstykket, fra å være på linje med overflaten til en liten eller veldig dyp forsenkning. Kalibrer først lufttrykket for en jevn gjennomtrengning i materialet som skal festes, og bruk deretter regulatoren DIAL-A-DEPTH™ for å oppnå ønsket forsenkning. HENGEKROK (Alle modeller utstyrt med grå utløser - Fig. 14) Disse verktøyene leveres med en ekstra hengekrok som egner seg for oppbevaring og midlertidig opphenging av verktøyet. m ADVARSEL! Bruk aldri hengekroken til å la verktøyet henge fra kroppen, kledningen eller beltet. m ADVARSEL! Bruk aldri hengekroken i forbindelse med verktøy som betjenes med (sort) engangsutløser. RETNINGSAVTREKKSDEFLEKTOR (Fig. 15) Den justerbare avtrekksdeflektoren kan roteres for hånd til den stillingen du måtte ønske uten bruk av verktøy. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 32 08/12/2016 08:32PORTUGUÊS
