MANUAL DE USUARIO DPN90331XJ DEWALT

Instrucciones de seguridad m IMPORTANTE, LEER CON ATENCIÓN: es importante que todos los operarios lean y entiendan todas las secciones de este Manual de Datos Técnicos de la Herramienta y el Manual de Instrucciones de Funcionamiento y Seguridad que viene por separado con esta herramienta. El no hacerlo podría tener como resultado que usted u otras personas de la zona de trabajo sufran daños graves. m ¡ATENCIÓN! Se debe utilizar protección para los ojos de acuerdo con la norma 89/686/EEC y con la norma EN166 o superior. Sin embargo, se deben tener en cuenta todos los aspectos del trabajo, el entorno de los operarios y el tipo de maquinaria que se utilice a la hora de seleccionar cualquier equipo de protección personal. Nota: las gafas sin pantallas laterales o las mascarillas para la cara, por sí mismas, no ofrecen una protección adecuada. m ADVERTENCIA: para evitar daños accidentales: l No sitúe nunca la mano o cualquier otra parte del cuerpo en la zona de disparo de los remaches; l No dirigir nunca la máquina contra uno mismo u otra persona, ya contenga remaches o no; l No bromear nunca con la fijadora; l No apretar nunca el gatillo a no ser que la herramienta apunte al material de trabajo; l Manejar la herramienta siempre con la máxima atención; l Esta herramienta está diseñada para ser utilizada en la fijación de madera sobre madera en aplicaciones de palets/cajas y en aplicaciones de la construcción. NO UTILICE esta herramienta para fijar materiales más duros que puedan causar la deformación de los clavos y daños en la herramienta. En el caso de duda sobre si la herramienta es adecuada para ciertas aplicaciones, póngase en contacto con su distribuidor local. l Estas herramientas no deben utilizarse para aplicaciones distintas a las de madera a madera. l No apretar nunca el gatillo, ni el seguro palpador durante la carga de la herramienta. l Para evitar el accionamiento accidental y, por lo tanto el riesgo de lesiones, desconectar siempre el aire:

1. Antes de proceder a un ajuste.

2. Durante las operaciones de mantenimiento.

3. Para desatascar la herramienta.

4. Cuando la herramienta no se utilice.

5. Mientras se pasa de una zona de trabajo a otra, para

evitar el accionamiento accidental con el consiguiente riesgo de lesiones.

6. Durante el mantenimiento y la limpieza

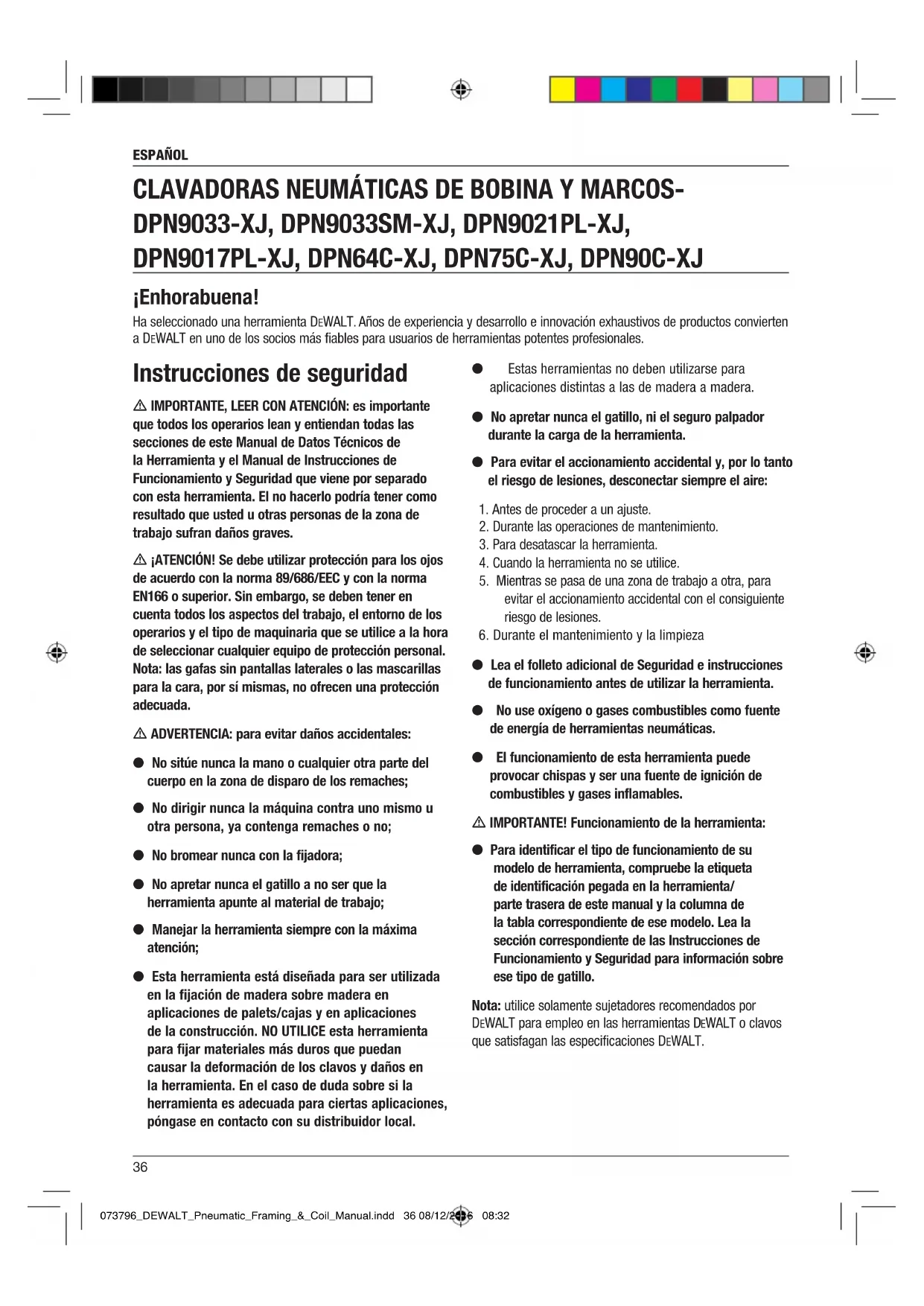

l Lea el folleto adicional de Seguridad e instrucciones de funcionamiento antes de utilizar la herramienta. l No use oxígeno o gases combustibles como fuente de energía de herramientas neumáticas. l El funcionamiento de esta herramienta puede provocar chispas y ser una fuente de ignición de combustibles y gases inflamables. m IMPORTANTE! Funcionamiento de la herramienta: l Para identificar el tipo de funcionamiento de su modelo de herramienta, compruebe la etiqueta de identificación pegada en la herramienta/ parte trasera de este manual y la columna de la tabla correspondiente de ese modelo. Lea la sección correspondiente de las Instrucciones de Funcionamiento y Seguridad para información sobre ese tipo de gatillo. Nota: utilice solamente sujetadores recomendados por DEWALT para empleo en las herramientas DEWALT o clavos que satisfagan las especificaciones DEWALT. CLAVADORAS NEUMÁTICAS DE BOBINA Y MARCOS- DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ ¡Enhorabuena! Ha seleccionado una herramienta DEWALT. Años de experiencia y desarrollo e innovación exhaustivos de productos convierten a DEWALT en uno de los socios más fiables para usuarios de herramientas potentes profesionales. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 36 08/12/2016 08:32ESPAÑOL

Instrucciones de funcionamiento

CARGA DE LA HERRAMIENTA

m Advertencia: Cuando cargue la herramienta, 1) No coloque nunca las manos ni otras partes del cuerpo en la zona de descarga del dispositivo de fijación de la herramienta; 2) Nunca apunte la herramienta a sí mismo ni a otras personas; 3) No tire del gatillo ni pulse el seguro palpador porque pueden producirse accidentes que pueden causar lesiones.

1. Abra el cargador: tire hacia atrás del empujador para

accionar el seguro. (Fig. 1)

2. Sostenga la clavadora hacia abajo con el cargador inclinado

también hacia abajo. Inserte planchas de clavos. (Fig. 2)

3. Cierre el cargador: libere el empujador tirando primero

hacia atrás del mismo y luego oprimiendo la pestaña de liberación. Deslice el empujador contra los clavos. (Fig. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Abrir la recámara: tire hacia debajo del pestillo y abra la

puerta. Gire la tapa de la recámara para abrirla. (Fig. 4)

2. Comprobar el ajuste: la clavadora se tiene que ajustar

a la longitud de los clavos a utilizar. Los clavos no se alimentarán suavemente si la recámara no está ajustada correctamente. Para cambiar el ajuste: El cartucho contiene una plataforma ajustable sobre la que descansa la bobina de clavos. La plataforma de clavos se puede ajustar arriba y abajo a distintas configuraciones de clavos. Para cambiar las configuraciones, tire del eje y gírelo al paso correcto. (Fig. 5) Paso DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Cargar el rollo de clavos: ponga el rollo de clavos en el

poste de la recámara. Desenrolle suficientes clavos para alcanzar el dentado de alimentación. Sitúe el primer clavo en frente del diente frontal en el dentado de alimentación, en el canal de conducción. Las cabezas de los clavos tienen que estar en la ranura de la punta (Fig. 6)

4. Cierre la puerta/tapa del cartucho. Compruebe que el

pestillo se encaja al soltarlo. (Si no se encaja, compruebe que las cabezas de las puntas brad están en la ranura del pico).

NOTA: DPN64C-XJ / DPN75C-XJ SOLO

Quitar la tira de plástico: según se conducen los clavos, la tira de plástico saldrá de la herramienta. Cuando haya salido suficiente tira, se puede romper tirando de ella contra el extremo para romper del pico. (Fig. 7)

2. Tire del empujador hacia atrás hasta que quede

firmemente calzado (Fig. 8)

3. Deslice los clavos hasta la abertura y empuje hacia afuera

PRECAUCIÓN: El empujador y su resorte (resorte de fuerza constante). Se debe ejercer precaución cuando se quiten clavos, porque si el empujador se desenganchara del seguro podría potencialmente saltar hacia adelante y apretarle la mano. Cuando se lleve a cabo mantenimiento en la zona del cargador de la herramienta se deberán tomar precauciones adicionales. El resorte se encuentra cubierto, pero no sujeto a un rodillo. Si el resorte se estira más allá de su longitud, los extremos se desprenderán del rodillo y el resorte se arrollará bruscamente, cabiendo la posibilidad de que le apriete la mano. Además, los bordes del resorte son muy delgados y podrían producirle cortes en su mano. Se debe también tener cuidado de asegurar que no existan rizos permanentes en los resortes ya que ello reducirá la fuerza de los mismos. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 37 08/12/2016 08:32ESPAÑOL

DPN9021PL-XJ / DPN9017PL-XJ) Fig. 9 Encuentre el manual (A) Tire de la tapa y gírela (B) Fig. 10 Encuentre las ventanas de acceso para la instalación y desmontaje de la varilla de guía (C). Encuentre el canal de almacenaje para la varilla. (D) Abra y gire la tapa para instalar o quitar la varilla de guía (E). Instale o quite la varilla de guía a través de la parte trasera del cartucho (F). Fig. .11 Instale la varilla de guía a través (G) para clavos de 2.8mm a 3.3mm. Gire la tapa (B) para cerrarla. Instale la varilla de guía a través (H) para clavos de 3.3mm a 4.1mm. Gire la tapa (B) para cerrarla.

SUJETADOR CONTROL DE PROFUNDIDAD

DPN90C-XJ) (Fig. 12) La prestación de ajuste de control de profundidad del sujetador provee un control de la profundidad de disparo de los clavos que va desde a nivel con la superficie de trabajo o levemente por encima de la misma a escariado superficial o profundo. ¡Advertencia! Antes de proceder a desmontar alguna pieza y antes de cambiar el ajuste del elemento de contacto con la superficie de trabajo, desconecte la herramienta de la toma de suministro de aire.

1. Presione el botón de bloqueo

2. Ajuste el brazo de contacto hacia arriba para incrementar

la profundidad del disparo o hacia abajo para disminuirla.

3. Suelte el botón de bloqueo.

Nota: no se puede ajustar el control de profundidad del accesorio para conectores metálicos.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Fig. 13) El regulador de encaje DIAL-A-DEPTH™ permite realizar un control preciso de la profundidad de encaje del elemento fijado: desde una posición a una profundidad a la par con la superficie de la pieza de trabajo hasta ligeramente o muy encajada. Primero se deberá regular la presión del aire comprimido para obtener una penetración constante en el material que se debe finar, sucesivamente utilizar el regulador DIAL-A-DEPTH™ para realizar el encaje deseado. GANCHO ACCESORIO (modelos equipados con gatillo gris- Fig. 14) Estas herramientas incluyen un gancho accesorio adicional, apropiado para guardar y colgar provisionalmente la herramienta. m ¡ADVERTENCIA! Nunca use el gancho accesorio para colgar la herramienta del cuerpo, la ropa o el cinturón. m ¡ADVERTENCIA! Nunca use el gancho accesorio con herramientas de accionamiento de contacto (gatillo negro). DEFLECTOR DIRECCIONAL DE ESCAPE (Fig. 15) El deflector ajustable de escape puede ser girado a mano hacia cualquier posición deseada, sin tener que utilizar herramientas. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 38 08/12/2016 08:32SVENSKA
