GEBRUIKSAANWIJZING DPN90331XJ DEWALT

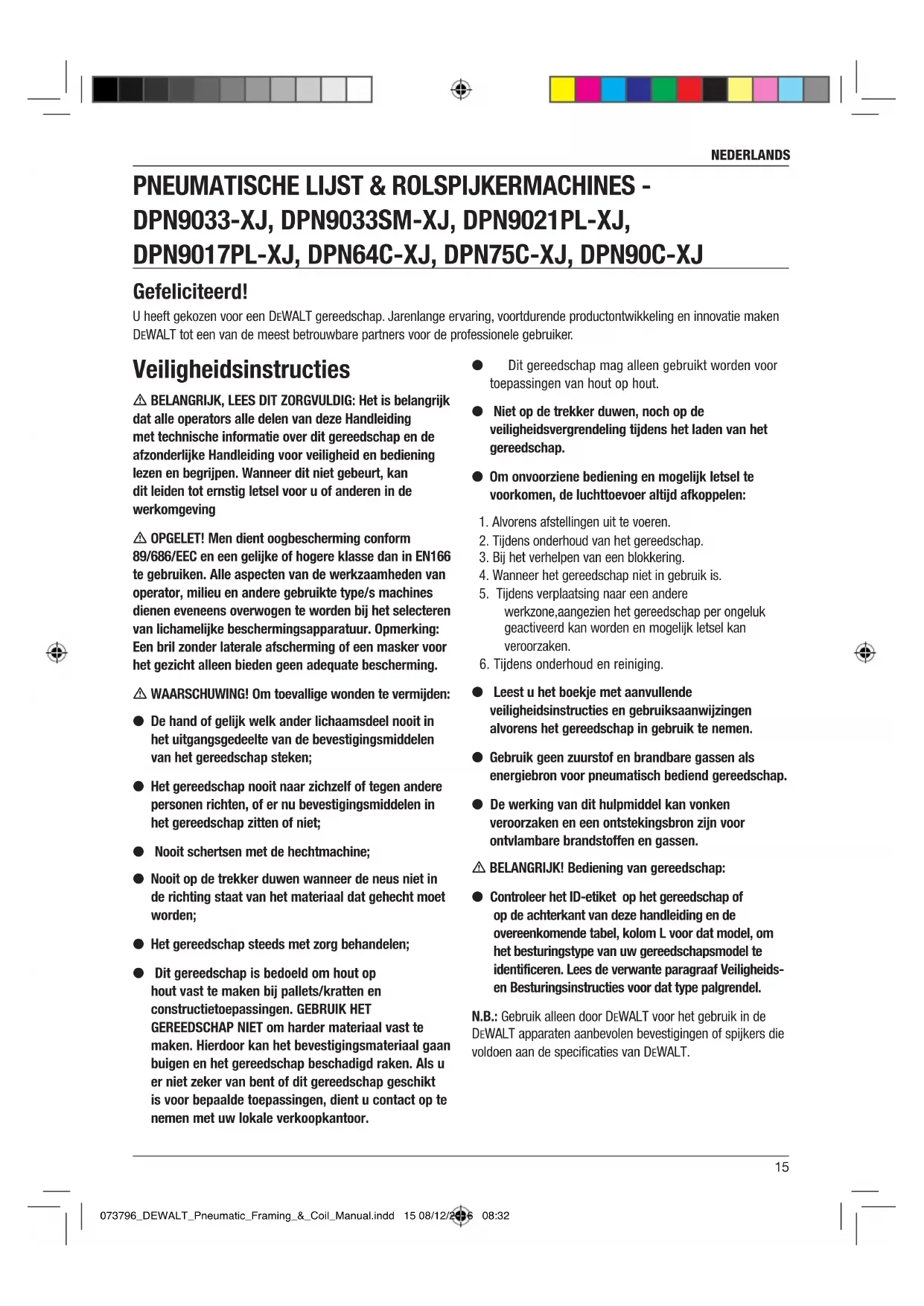

Veiligheidsinstructies m BELANGRIJK, LEES DIT ZORGVULDIG: Het is belangrijk dat alle operators alle delen van deze Handleiding met technische informatie over dit gereedschap en de afzonderlijke Handleiding voor veiligheid en bediening lezen en begrijpen. Wanneer dit niet gebeurt, kan dit leiden tot ernstig letsel voor u of anderen in de werkomgeving m OPGELET! Men dient oogbescherming conform 89/686/EEC en een gelijke of hogere klasse dan in EN166 te gebruiken. Alle aspecten van de werkzaamheden van operator, milieu en andere gebruikte type/s machines dienen eveneens overwogen te worden bij het selecteren van lichamelijke beschermingsapparatuur. Opmerking: Een bril zonder laterale afscherming of een masker voor het gezicht alleen bieden geen adequate bescherming. m WAARSCHUWING! Om toevallige wonden te vermijden: l De hand of gelijk welk ander lichaamsdeel nooit in het uitgangsgedeelte van de bevestigingsmiddelen van het gereedschap steken; l Het gereedschap nooit naar zichzelf of tegen andere personen richten, of er nu bevestigingsmiddelen in het gereedschap zitten of niet; l Nooit schertsen met de hechtmachine; l Nooit op de trekker duwen wanneer de neus niet in de richting staat van het materiaal dat gehecht moet worden; l Het gereedschap steeds met zorg behandelen; l Dit gereedschap is bedoeld om hout op hout vast te maken bij pallets/kratten en constructietoepassingen. GEBRUIK HET GEREEDSCHAP NIET om harder materiaal vast te maken. Hierdoor kan het bevestigingsmateriaal gaan buigen en het gereedschap beschadigd raken. Als u er niet zeker van bent of dit gereedschap geschikt is voor bepaalde toepassingen, dient u contact op te nemen met uw lokale verkoopkantoor. l Dit gereedschap mag alleen gebruikt worden voor toepassingen van hout op hout. l Niet op de trekker duwen, noch op de veiligheidsvergrendeling tijdens het laden van het gereedschap. l Om onvoorziene bediening en mogelijk letsel te voorkomen, de luchttoevoer altijd afkoppelen:

1. Alvorens afstellingen uit te voeren.

2. Tijdens onderhoud van het gereedschap.

3. Bij het verhelpen van een blokkering.

4. Wanneer het gereedschap niet in gebruik is.

5. Tijdens verplaatsing naar een andere

werkzone,aangezien het gereedschap per ongeluk geactiveerd kan worden en mogelijk letsel kan veroorzaken.

6. Tijdens onderhoud en reiniging.

l Leest u het boekje met aanvullende veiligheidsinstructies en gebruiksaanwijzingen alvorens het gereedschap in gebruik te nemen. l Gebruik geen zuurstof en brandbare gassen als energiebron voor pneumatisch bediend gereedschap. l De werking van dit hulpmiddel kan vonken veroorzaken en een ontstekingsbron zijn voor ontvlambare brandstoffen en gassen. m BELANGRIJK! Bediening van gereedschap: l Controleer het ID-etiket op het gereedschap of op de achterkant van deze handleiding en de overeenkomende tabel, kolom L voor dat model, om het besturingstype van uw gereedschapsmodel te identificeren. Lees de verwante paragraaf Veiligheids- en Besturingsinstructies voor dat type palgrendel. N.B.: Gebruik alleen door DEWALT voor het gebruik in de DEWALT apparaten aanbevolen bevestigingen of spijkers die voldoen aan de specificaties van DEWALT.

PNEUMATISCHE LIJST & ROLSPIJKERMACHINES -

DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Gefeliciteerd! U heeft gekozen voor een DEWALT gereedschap. Jarenlange ervaring, voortdurende productontwikkeling en innovatie maken DEWALT tot een van de meest betrouwbare partners voor de professionele gebruiker. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 15 08/12/2016 08:32NEDERLANDS

m Waarschuwing! Let tijdens het laden van het gereedschap op het volgende 1) Plaats nooit uw hand of een ander lichaamsdeel op het uitgangsgedeelte van het gereedschap; 2) Richt het gereedschap nooit op uzelf of anderen; 3) Haal de trekker nooit over en druk de veiligheidsvergrendeling niet in, dit kan leiden tot onverwachte activering en letsel.

1. Open het magazijn: Trek de duwer terug om de

vergrendeling in te schakelen. (Fig. 1)

2. Houd het spijkerapparaat omlaag met het magazijn

omlaag gekanteld. Steek patronen met spijkers in. (Fig. 2)

3. Sluit magazijn: Zet de duwer vrij door eerst de duwer terug

te trekken en daarna op de vrijzettab te drukken. Schuif de duwer tegen de spijkers. (Fig. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Open het magazijn: Trek de grendel omlaag en zwaai de

deur open. Zwaai de kap van het magazijn open. (Fig. 4)

2. Controleer instelling: het nagelapparaat moet worden

ingesteld op de lengte van de te gebruiken nagel. De nagels zullen niet soepel doorvoeren wanneer het magazijn niet correct is ingesteld. De instelling veranderen: Het magazijn bevat een afstelbaar platform waarop de spijkerrol rust. Het spijkerplatform kan voor verschillende spijkerinstellingen omhoog en omlaag worden afgesteld. Om de instellingen te veranderen, trekt u de post omhoog en draait u het naar de juiste stap. (Fig. 5) Stap DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Laad de nagelspoel: Plaats de nagelspoel over de post in

het magazijn. Maak voldoende nagels los van de spoel om de aanvoerpal te bereiken Plaats de eerste nagel voor de voortand op de aanvoerpal, in het aandrijfkanaal. De nagelkoppen moeten in de sleuf in de neus zitten. (Fig. 6)

4. Draai de klep/magazijnkap dicht. Controleer of de pal

vastklikt (zo niet, controleren of de nagelkoppen zich in de opening in het neusstuk bevinden). LET OP: ALLEEN VOOR DPN64C-XJ / DPN75C-XJ Verwijdering van kunststofstrip: Terwijl de nagels worden ingedreven wordt de kunststofstrip uit het apparaat gevoerd. Wanneer er voldoende strip is uitgevoerd, kan hij worden afgescheurd door tegen de scheurrand in de neus te trekken. (Fig. 7)

VERWIJDEREN VAN SPIJKERS

1. Koppel het apparaat los van de luchtvoorziening

2. Trek de duwer naar achteren tot hij veilig is ingeschakeld

3. Schuif de spijkers naar achteren naar de opening en duw uit

LET OP: De duwer en de duwveer (constante-kracht veer). Men dient voorzichtig te zijn bij het verwijderen van spijkers, daar de duwer, wanneer deze is vrijgezet van de vergrendeling, naar voren kan springen en mogelijk uw hand kan bezeren. Men dient extra voorzichtig te zijn bij het uitvoeren van onderhoudswerkzaamheden rondom het magazijn van het apparaat. De veer is omgewikkeld maar niet bevestigd aan een roller. Wanneer de veer verder is uitgerekt dan zijn lengte, zal het uiteinde loskomen van de roller en zal de veer met een sprong oprollen, met de kans dat hij uw hand bezeert. De randen van de veer zijn bovendien erg dun en kunnen in uw hand snijden. Men dient er ook op te letten dat er geen permanente knikken in de veren komen daar dit de kracht van de veren zal beïnvloeden. GELEIDESTANG

(DPN9033-XJ / DPN9033SM-XJ /

DPN9021PL-XJ / DPN9017PL-XJ) Fig. 9 Geleider (A) lokaliseren Afdekking omhoogtrekken en draaien (B) Fig. 10 Toegangsvensters voor installatie en verwijdering van geleidestang lokaliseren (C) Opberggleuf geleidestang lokaliseren (D) Draai afdekking open om geleidestang (E) te installeren of verwijderen Installeer of verwijder geleidestang via achterkant van magazijn (F) 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 16 08/12/2016 08:32NEDERLANDS

Fig. 11 Installeer geleidestang door (G) voor spijkers 2.8-3.3mm. Afdekking (B) sluiten door te draaien Installeer geleidestang door (H) voor spijkers 3.3-4.1mm. Afdekking (B) sluiten door te draaien

DPN9017PL-XJ / DPN90C-XJ) (Fig. 12) Het diepteregelingshulpstuk voor het bevestigingsmiddel maakt regeling van de indrijfdiepte van de spijker mogelijk van strak op of net boven het werkvlak tot ondiep of diep verzonken. Waarschuwing! Koppel het apparaat los van de luchtvoorziening alvorens te gaan demonteren en alvorens de instelling van het werkcontactelement te veranderen.

1. Druk de borgknop in

2. Stel de contactarm omhoog in om de diepte van het

indrijven te vergroten of omlaag om hem te verkleinen.

3. Laat de borgknop los.

N.B.: Het hulpstuk voor metalen aansluitingen is niet instelbaar op diepteregeling.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Fig. 13) De regelaar van incassering DIAL-A-DEPTH™ levert een nauwkeurige controle van de diepte van de incassering van de vasthechting; op het niveau van het werkstuk ofwel lichtjes of veel verzonken. Eerst de druk van de perslucht ijken voor een constante penetratie in het vast te hechten materiaal, vervolgens de regelaar DIAL-A-DEPTH™ gebruiken om de gewenste incassering te leveren. OPHANGHAAK (Alle modellen uitgerust met een grijze trekker- Fig. 14) Deze apparaten bevatten een extra ophanghaak, geschikt voor opslag en tijdelijk ophangen van het apparaat. m WAARSCHUWING! Gebruik de ophanghaak nooit om het apparaat aan uw lichaam, kleding of riem te hangen. m WAARSCHUWING! Gebruik de ophanghaak nooit voor apparaten met een contacttrekkerbediening (zwart). GERICHTE UITLAATDEFLECTOR (Fig. 15) De instelbare uitlaatdeflector kan met de hand of zonder gereedschap te gebruiken in elke gewenste stand worden gedraaid. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 17 08/12/2016 08:32DANSK
