INSTRUKCJA OBSŁUGI DPN90331XJ DEWALT

Instrukcje dotyczące bezpieczeństwa m WAŻNE – PRZECZYTAJ DOKŁADNIE: Użytkownicy powinni dokładnie zapoznać się z Danymi Technicznymi oraz osobnąInstrukcją Obsługi i Bezpieczeństwa dołączoną do narzędzia. Nieznajomość instrukcji grozi poważnymi obrażeniami ciała użytkownika lub osób przebywających w pobliżu. m OSTRZEŻENIE! Należy stosować okulary ochronne zgodne z przepisem 89/686/EEC oraz kategorii co najmniej takiej jak określona w normie EN166. Przy doborze jakiegokolwiek sprzętu ochrony osobistej należy również wziąć pod uwagę wszystkie aspekty pracy operatora, środowisko i inne rodzaje używanych urządzeń. Uwaga: Okulary ochronne i osłony na twarz bez osłon bocznych nie zapewniają dostatecznego zabezpieczenia. m OSTRZEŻENIE! Aby zapobiec przypadkowym urazom: l Nie należy nigdy umieszczać ręki lub innej części ciała w obszarze wystrzeliwania łącznika. l Nie należy nigdy wymierzać narzędzia w siebie lub innych, niezależnie od tego czy jest naładowane łącznikami czy nie. l Nie należy nigdy bawić się narzędziem. l Nie należy nigdy pociągać spustu, o ile nos urządzenia nie jest skierowany w miejsce pracy. l Zawsze obchodzić się ostrożnie z narzędziem. l Narzędzie jest przeznaczone do łączenia drewna z drewnem w paletach/kratach oraz w innych zastosowaniach konstrukcyjnych. NIE UŻYWAĆ do łączenia twardszych materiałów, gdyż mogłoby to spowodować wygięcie spinaczy i uszkodzenie narzędzia. Jeśli nie jesteś pewien czy narzędzie jest odpowiednie do danego zastosowania, skontaktuj się z lokalnym biurem handlowym. l Narzędzi nie należy używać do żadnych innych zastosowań oprócz łączenia drewna z drewnem. l Nie pociągać spustu ani nie wciskać widelca bezpieczeństwa podczas ładowania nazędzia. l W celu uniknięcia przypadkowego wprawienia w ruch i możliwości spowodowania urazu ciała, należy zawsze wyłączyć dopływ powietrza.

1. Przed dokonywaniem regulacji.

2. Podczas konserwacji narzędzia.

3. Podczas usuwania zakleszczenia.

4. Kiedy narzędzie nie jest używane.

5. Podczas przechodzenia do innego obszaru pracy, aby

uniknąć przypadkowego uruchomienia i możliwości spowodowania urazu. 6.Podczas konserwacji i czyszczenia. l Przed użyciem narzędzia należy przeczytać dodatkową broszurę zawierającą instrukcje dotyczące bezpieczeństwa i obsługi. l Jako źródła energii dla narzędzi pneumatycznych nie należy używać tlenu ani gazów palnych. l W trakcie pracy narzędzia mogą powstawać iskry, stanowiące ryzyko zapłonu substancji i gazów łatwopalnych. m UWAGA! Tryb pracy narzędzia: l Aby określić tryb pracy danego modelu należy odczytać dane na etykiecie informacyjnej na narzędziu /na odwrocie tej instrukcji oraz w odpowiedniej tabeli, kolumna L. Należy też przeczytać informacje o rodzaju głowicy danego modelu w odpowiedniej części Instrukcji Użytkowania. Uwaga: Należy stosować jedynie łączniki zalecane przez firmę DEWALT do firmowych narzędzi lub gwoździe zgodne ze specyfikacją firmy DEWALT. Obsługa

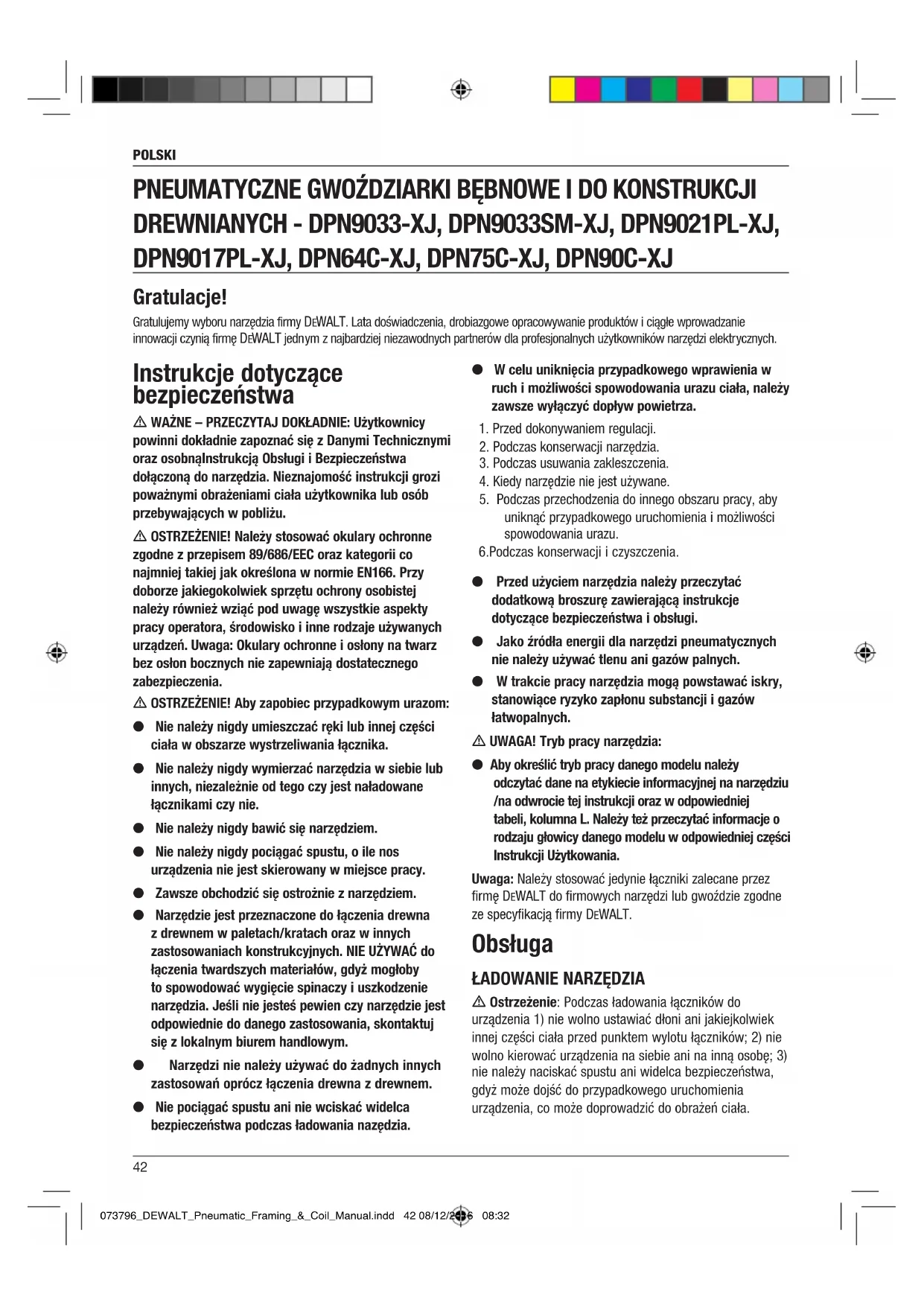

m Ostrzeżenie: Podczas ładowania łączników do urządzenia 1) nie wolno ustawiać dłoni ani jakiejkolwiek innej części ciała przed punktem wylotu łączników; 2) nie wolno kierować urządzenia na siebie ani na inną osobę; 3) nie należy naciskać spustu ani widelca bezpieczeństwa, gdyż może dojść do przypadkowego uruchomienia urządzenia, co może doprowadzić do obrażeń ciała. PNEUMATYCZNE GWOŹDZIARKI BĘBNOWE I DO KONSTRUKCJI DREWNIANYCH - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Gratulacje! Gratulujemy wyboru narzędzia firmy DEWALT. Lata doświadczenia, drobiazgowe opracowywanie produktów i ciągłe wprowadzanie innowacji czynią firmę DEWALT jednym z najbardziej niezawodnych partnerów dla profesjonalnych użytkowników narzędzi elektrycznych. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 42 08/12/2016 08:32POLSKI

1. Otworzyć magazynek i cofnąć popychacz do tyłu tak, by

zablokować zapadkę. (Rys. 1)

2. Trzymać zszywacz skierowany w dół (magazynek przechylony

ku dołowi). Wsunąć wkłady z gwoździami. (Rys. 2)

3. Zamknąć magazynek. Zwolnić popychacz w taki sposób, by

najpierw pociągnąć go do tylu, a następnie zwolnić zakładkę. Przesunąć popychacz w kierunku gwoździ. (Rys. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Otworzyć magazynek: Pociągnąć w dół zatrzask i otworzyć

drzwiczki. Otworzyć pokrywę magazynka. (Rys. 4)

2. Sprawdzić wyregulowanie: wbijak gwoździ musi być

ustawiony na długość używanego gwoździa. Gwóźdź nie będzie przylegał dokładnie jeżeli magazynek nie jest prawidłowo wyregulowany. Aby zmienić ustawienie: W magazynku znajduje się ruchoma platforma, na której spoczywa taśma z gwoździami. Platforma może się przesuwać w górę i w dół - zależnie od parametrów gwoździ. Aby zmienić ustawienie, należy podciągnąć trzpień i przekręcić do właściwej pozycji.(Rys. 5) Pozycja DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Załadować szpulę z gwoździami: Umieścić szpulę

z gwoździami na sztyfcie w magazynku. Odwinąć wystarczającą ilość gwoździ, aby dosięgnąć do zapadki podającej. Umieścić pierwszy gwóźdź z przodu przedniego zęba na zapadce podającej w kanale członu napędzającego. Główki gwoździ muszą być w szczelinie nosa. (Rys. 6)

4. Zamknij pokrywę magazynku. Sprawdź czy zamknięcie

zatrzasnęło się po zwolnieniu. (Jeżeli nie, sprawdź czy główki gwoździ są w szczelinie końcówki).

Usuwanie plastikowej taśmy: W miarę wbijania gwoździ, plastikowa taśma będzie wysuwała się z narzędzia. Kiedy wysunie się dostateczne ilość taśmy, można ją oderwać przez pociągnięcie z naciskiem na brzeg do odrywania w nosie. (Rys. 7)

1. Odłączyć narzędzie od źródła zasilania sprężonym

2. Przesunąć popychacz do tyłu, dopóki nie zostanie

zablokowany w bezpiecznej pozycji. (Rys. 8)

3. Przesunąć gwoździe do otworu z tyłu i wypchnąć je.

UWAGA: Popychacz i sprężyna popychacza (sprężyna z tą samą siłą). Podczas wyjmowania gwoździ należy zachować ostrożność, ponieważ jeśli popychacz zostanie zwolniony z zakładki, sprężyna może przesunąć się do przodu, raniąc dłoń. Należy zachować szczególną ostrożność podczas konserwacji urządzenia w rejonie magazynka. Sprężyna jest owinięta wokół wałka, ale nie jest do niego przymocowana. Jeśli sprężyna jest nadmiernie rozciągnięta, jej koniec zsunie się z wałka i ulegnie ona gwałtownemu zwinięciu, mogąc zranić dłoń. Brzegi sprężyny są bardzo cienkie i również mogą skaleczyć dłoń. Należy także zwrócić uwagę, by nie powstawały stałe zgięcia na sprężynach, gdyż może to osłabić ich siłę. Pręt prowadniczy

(DPN9033-XJ / DPN9033SM-XJ /

DPN9021PL-XJ / DPN9017PL-XJ) Rys. 9 Zlokalizować prowadnicę (A). Pociągnąć pokrywę i obrócić ją (B). Rys. 10 Zlokalizować okienka dostępowe, służące do montażu i demontażu pręta prowadniczego (C). Zlokalizować magazynek do przechowywania prętów prowadniczych.(D) W celu zainstalowania lub usunięcia pręta prowadniczego (E) obrócić pokrywę. Zamontować lub usunąć pręt prowadniczy poprzez tylną część magazynka (F) 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 43 08/12/2016 08:32POLSKI

Rys. 11 W przypadku trzpieni gwoździ o kącie 2.8-3.3mm stopni zamontować pręt prowadniczy (G). Obracając, zamknąć pokrywę (B). W przypadku trzpieni gwoździ o kącie 3.3-4.1mm zamontować pręt prowadniczy (H). Obracając, zamknąć pokrywę (B).

DPN90C-XJ) (Rys. 12) Funkcja regulacji wbijania umożliwia kontrolę głębokości wbijania łączników - od płytkiego wprowadzenia w powierzchnię po wbijanie całej długości łącznika. Ostrzeżenie! Przed jakąkolwiek próbą demontowania elementów urządzenia lub zmianą regulacji elementu stykowego należy odłączyć narzędzie od źródła zasilania powietrzem.

1. Wcisnąć przycisk blokujący

2. Podnieść dźwignię stykową, by zwiększyć głębokość

wbijania lub opuścić ją, by zmniejszyć głębokość.

3. Zwolnić przycisk blokujący.

Uwaga: Przystawka do metalowych łączników nie posiada regulacji głębokości wbijania.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Rys. 13) Funkcja regulacji kontroli ustawienia spinacza DIAL-A- DEPTH™ pozwala na dokładne kontrolowanie głębokości wchodzenia spinacza; od równej z powierzchnią roboczą do płytkiego lub głębokiego zagłębienia. Najpierw należy ustawić ciśnienie powietrza na stały napęd dla specyficznej pracy, a następnie użyć regulacji kontroli ustawienia spinacza DIAL-A-DEPTH™ do uzyskania pożądanej głębokości wejścia. NARZĘDZIE MOCUJĄCE (Wszystkie modele wyposażone w szary spust – Rys. 14) Narzędzia te posiadają dodatkowe mocowanie przeznaczone do przechowywania i tymczasowego zawieszania narzędzia. m UWAGA! Nigdy nie zawieszaj narzędzia na ciele, ubraniu lub pasku. m UWAGA! Nigdy nie używaj do narzędzi z kontaktowym (czarnym) spustem. KIERUNKOWY DEFLEKTOR WYDMUCHU (Rys. 15) Regulowany deflektor wydmuchu można odkręcić ręcznie i ustawić w odpowiedniej pozycji. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 44 08/12/2016 08:32ČEŠTINA

Oświadczamy, że narzędzie do wbijania elementów złącznych, o którym mowa jest powyżej, spełnia wymogi normy EN 792- 13:2000+A1:2008 zgodnie z Dyrektywą Maszynową 2006/42/ EC. Pod podanymi poniżej adresami znajdują się dokumenty zawierające dane dotyczące konstrukcji technicznej narzędzia do wglądu dla odnośnych władz.
