Bezpečnostní pokyny m DŮLEŽITÉ,ČTĚTE POZORNĚ : Je důležité, aby si všichni pracovníci přečetli a porozuměli všem částem této příručky s technickými daty o nástrojích a samostatné příručky o bezpečnosti a obsluze, které jsou součástí tohoto nástroje. Pokud to neudělají, může to vést k vážnému zranění vás nebo jiných osob ve vašem pracovním prostoru. m UPOZORNĚNÍ ! Měla by se používat ochrana zraku v souladu s 89/686/EEC, a to stejné nebo vyšší kvality, než je definována v normě EN166. Při volbě prostředků osobní ochrany je však také třeba zvážit všechny stránky práce operátora, prostředí a další typ/y používaného strojního vybavení. Poznámka: Brýle bez chráněných stran ani svářečské štíty samy neposkytují přiměřenou ochranu. m VÝSTRAHA! Prevence náhodného zranění: l Nikdy nevkládejte ruce ani žádnou jinou část těla do oblasti vyhazovaní upínadel nástrojem. l Nikdy nesměrujte nástroj směrem k sobě ani k nikomu jinému bez ohledu, zda je nebo není naplněn upínadly. l Nikdy nezacházejte s nástrojem pro zábavu. l Nikdy netahejte za spoušť, pokud špička nesměřuje směrem k práci. l S nástrojem vždy zacházejte opatrně. l Tento nástroj je určen k připevňování dřevěného materiálu na dřevěný materiál pro palety/bedny a na stavbách. NEPOUŽÍVEJTE k připevňování tvrdších materiálů, neboť by mohl dojít k deformaci spojovacího materiálu a poškození nástroje. Jestliže máte pohyby o vhodnosti nástroje pro určité použití, obraťte se prosím na nejbližšího obchodního zástupce. l Tyto nástroje nesmí být používány k jiným účelům, než je upevňování dřeva ke dřevu. l Při plnění nástroje nikdy netahejte za spoušť ani netlačte na bezpečnostní narážku. l K tomu, aby se předešlo náhodnému spuštění a možnému zranění, vždy odpojujte přívod vzduchu.

1. Před seřizováním.

2. při servisu nástroje.

3. při uvolňování zaseknutí.

4. když se nástroj nepoužívá.

5. při přechodu do jiné pracovní oblasti, kdy náhodným

spuštěním může dojít ke zranění.

6. při údržbě a čištění.

l Než začtete nástroj používat, přečtěte si dodatečnou příručku s Bezpečnostními a provozními pokyny. l Nepoužívejte kyslík a hořlavé plyny jako zdroj energie pro pneumaticky poháněné nástroje. l Při provozu tohoto nástroje mohou vznikat jiskry, které představují zápalný zdroj pro hořlavá paliva a plyny. m DŮLEŽITÉ! Obsluha nástroje: l Za účelem určení typu obsluhy modelu nástroje zkontrolujte identifikační štítek na nástroji/v zadní části této příručky a příslušný sloupec L tabulky pro tento model. Přečtěte si odpovídající pokyny k bezpečnosti a obsluze k tomuto typu spouštění. Poznámka: Používejte pouze upevňovadla doporučená firmou DEWALT k použití s nástroji DEWALT a nástroje nebo hřebíky DEWALT, které splňují specifikace DEWALT. Provozní pokyny

m Varování! Při plnění nástroje 1) nikdy nepokládejte ruku nebo jinou část těla do prostoru vystřelování sponek,

2) nikdy nemiřte nástrojem na sebe nebo jinou osobou a

3) Nemačkejte spoušť a nestlačujte bezpečnostní narážku,

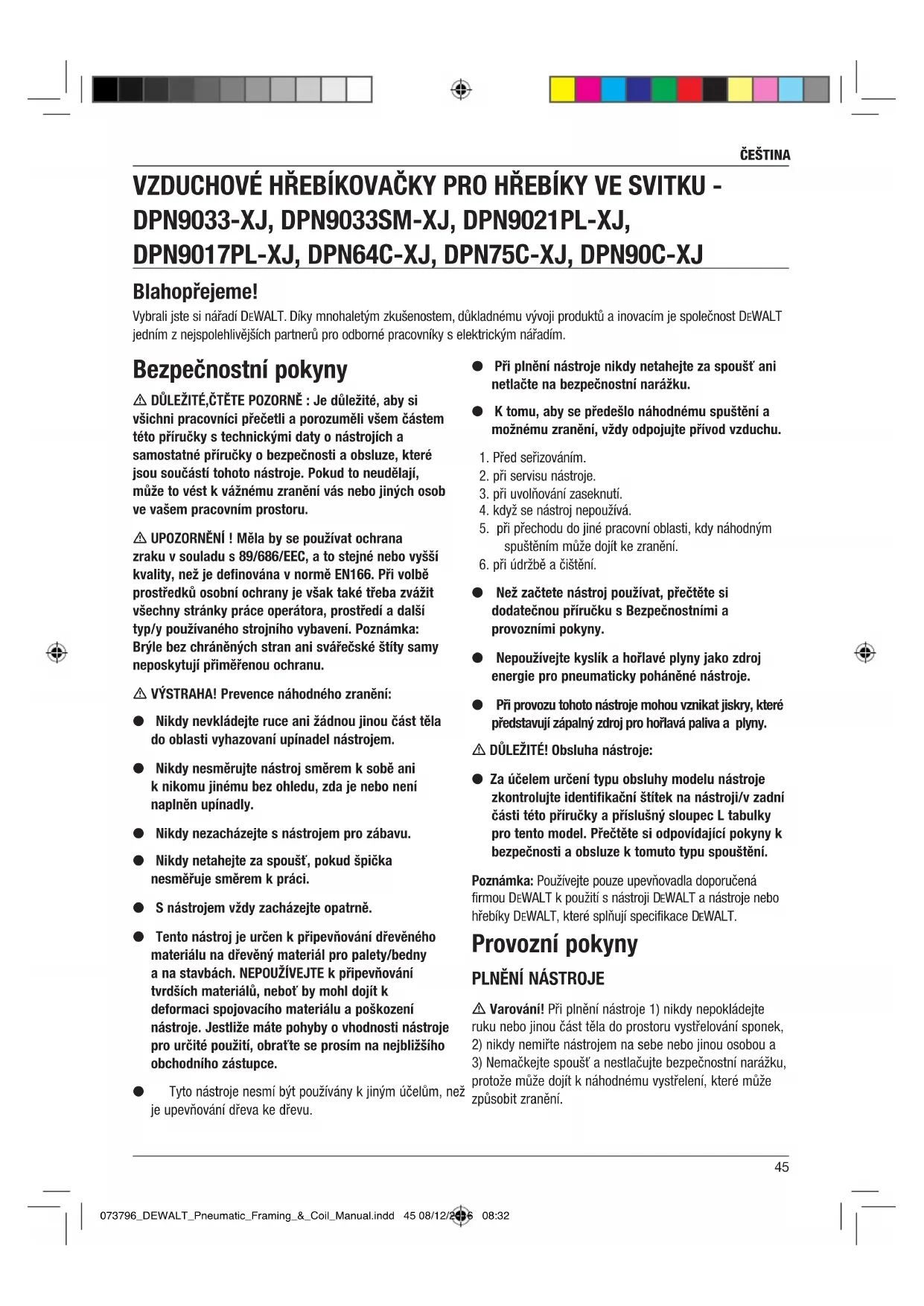

protože může dojít k náhodnému vystřelení, které může způsobit zranění. VZDUCHOVÉ HŘEBÍKOVAČKY PRO HŘEBÍKY VE SVITKU - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Blahopřejeme! Vybrali jste si nářadí DEWALT. Díky mnohaletým zkušenostem, důkladnému vývoji produktů a inovacím je společnost DEWALT jedním z nejspolehlivějších partnerů pro odborné pracovníky s elektrickým nářadím. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 45 08/12/2016 08:32ČEŠTINA

1. Otevřete zásobník: Zatáhněte posunovač dozadu, aby

zapadla západka. (Obr. 1)

2. Držte hřebíkovač dole pomocí dolů nakloněného

zásobníku. Vložte tyčku hřebíků. (Obr. 2)

3. Zavřete zásobník: Posunovač uvolněte jeho zatažením zpět

a stisknutím uvolňovacího jazýčku. Přesuňte posunovač k hřebíkům. (Obr. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Otevřete zásobník: Zatáhněte za západku dolů a dvířka

otevřete. Kryt zásobníku otevřete: (Obr. 4)

2. Zkontrolujte nastavení: hřebíkáč musí být nastaven podle

délky hřebíků, které se mají používat. Není-li zásobník řádně nastaven, hřebíky se nebudou hladce posunovat. Změna nastavení: V zásobníku je nastavitelná plošina pro hřebíky, na které je umístěn svitek hřebíků. Plošinu pro hřebíky lze zvedat nebo spouštět na různá nastavení hřebíků. Při změně nastavení vytáhněte nahoru po sloupku a otočte do správné polohy. (Obr. 5) Krok DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Zavádění svitku hřebíků: Umístěte svitek hřebíků přes

sloupek v zásobníku. Odviňte dostatečné množství hřebíků, aby dosáhly podávacího ramena. Umístěte první hřebík před přední zub na podávacím ramenu v kanálu unášeče. Hlavy hřebíků musí být v otvoru v hlavě. (Obr. 6)

4. Dvířka/kryt zásobníku zavřete. Zkontrolujte, zda západka

po uvolnění zapadne. (Pokud nezapadne, zkontrolujte, zda jsou všechny hlavy hřebíků v otvoru v hlavě.)

POZNÁMKA: DPN64C-XJ / DPN75C-XJ

Odstraňování plastového pásku: Při zatloukání hřebíků se z nástroje vysunuje plastový pásek. Pokud vytáhnete dostatečně dlouhý pás, lze ho odtrhnout podél odtrhávacího okraje hlavy (Obr. 7).

1. Odpojte přívod vzduchu od nástroje.

2. Táhněte posunovač dozadu, dokud nebude zajištěn (Obr. 8)

3. Posuňte hřebíky zpět k otvoru a vysuňte

POZOR: Posunovač a pružina posunovače (pružina s konstantní silou). Při odstraňování hřebíků je třeba postupovat opatrně, jelikož pokud by se posunovač uvolnil od západky, mohl by odskočit vpřed a poranit vaši ruku. Při provádění údržby v oblasti zásobníku nástroje je třeba postupovat se zvýšenou opatrností. Pružina váleček ovíjí, ale není k němu uchycena. Pokud se pružina protáhne více než je její délka, konec se uvolní z válečku a pružina se svine a cvakne a může poranit vaši ruku. Také hrany pružiny jsou velmi tenké a mohli byste si pořezat ruku. Je také třeba zajistil, aby na pružinách nebyly trvale smyčky, čímž by se snižovala jejich síla. Vodicí tyč (DPN9033-XJ / DPN9033SM-XJ / DPN9021PL-XJ / DPN9017PL-XJ) Obr. 9 Umístěte vodítko (A) Vytáhněte a otočte kryt (B) Obr. 10 Umístěte přístupový otvor k instalaci a demontáži vodicí tyče (C) Umístěte skladovací kanál vodicí tyče (D) Otočením otevřete kryt k instalaci nebo demontáži vodicí tyče (E) Instalaci nebo demontáž vodicí tyče provádějte skrze zadní stranu zásobníku (F) Obr. 11 Instalujte vodicí tyč skrze (G) pro hřebíky 2,8 mm až 3,3 mm. Otočením kryt (B) zavřete. Instalujte vodicí tyč skrze (H) pro hřebíky 3,3 mm až 4,1 mm. Otočením kryt (B) zavřete. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 46 08/12/2016 08:32ČEŠTINA

DPN90C-XJ) (Obr. 12) Prvek seřizování hloubky upevňovadla umožňuje nastavení hloubky zahloubení hřebíku v rovině s pracovním povrchem nebo těsně nad povrchem, nebo od mělkého až po hluboké zahloubení Výstraha! Než začnete s demontáží dílů a před výměnou prvku stýkajícího se se zpracovávaným dílem, odpojte přívod vzduchu.

1. Stiskněte pojistný knoflík.

2. Přemístěte dotykové rameno nahoru ke zvýšení hloubky

unášeče nebo dolů k jejímu snížení.

3. Uvolněte pojistný knoflík.

Poznámka: U nástavce ke spojování kovů nelze nastavovat hloubku.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Obr. 13) Prvek seřizování upínadla DIAL-A-DEPTH™ umožňuje přesné řízení hloubky zahloubení; ze stejné roviny s pracovním povrchem až po mělké nebo hluboké zahloubení. Nejprve nastavte tlak vzduchu, aby byl pohon konzistentní pro specifickou práci, poté pomocí seřizování upínadla DIAL-A-DEPTH™ nastavte požadovanou hloubku zaražení. UŽITKOVY ZÁVĚS (všechny modely jsou vybaveny šedou spouští- Obr. 14) Tyto nástroje jsou vybaveny dodatečným užitkovým závěsem pro skladování nástroje a pro jeho dočasné zavěšení. m UPOZORNĚNÍ! Nikdy nepoužívejte užitkový závěs pro zavěšení nástroje na tělo, oblečení nebo opasek. m UPOZORNĚNÍ! Nikdy nepoužívejte užitkový závěs ve spojení s provozním nářadím, které má kontaktní (černou) spoušť. SMĚROVÝ DEFLEKTOR VÝFUKU (Obr. 15) Nastavitelný deflektor výfuku lze do jakékoliv požadované polohy otočit rukou bez použití jakýchkoliv nástrojů. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 47 08/12/2016 08:32SLOVENSKÝ
