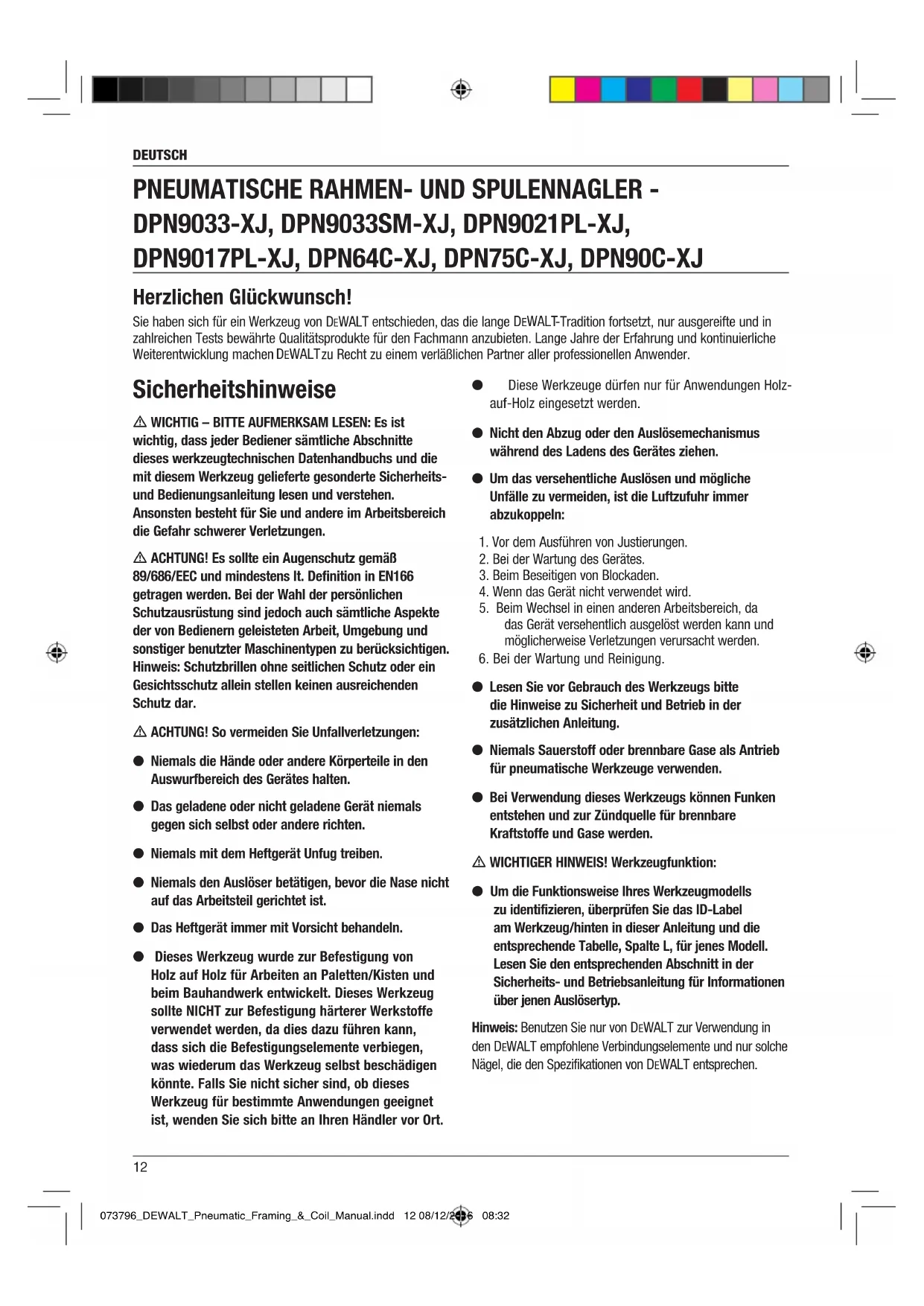

Sicherheitshinweise m WICHTIG – BITTE AUFMERKSAM LESEN: Es ist wichtig, dass jeder Bediener sämtliche Abschnitte dieses werkzeugtechnischen Datenhandbuchs und die mit diesem Werkzeug gelieferte gesonderte Sicherheits- und Bedienungsanleitung lesen und verstehen. Ansonsten besteht für Sie und andere im Arbeitsbereich die Gefahr schwerer Verletzungen. m ACHTUNG! Es sollte ein Augenschutz gemäß 89/686/EEC und mindestens lt. Definition in EN166 getragen werden. Bei der Wahl der persönlichen Schutzausrüstung sind jedoch auch sämtliche Aspekte der von Bedienern geleisteten Arbeit, Umgebung und sonstiger benutzter Maschinentypen zu berücksichtigen. Hinweis: Schutzbrillen ohne seitlichen Schutz oder ein Gesichtsschutz allein stellen keinen ausreichenden Schutz dar. m ACHTUNG! So vermeiden Sie Unfallverletzungen: l Niemals die Hände oder andere Körperteile in den Auswurfbereich des Gerätes halten. l Das geladene oder nicht geladene Gerät niemals gegen sich selbst oder andere richten. l Niemals mit dem Heftgerät Unfug treiben. l Niemals den Auslöser betätigen, bevor die Nase nicht auf das Arbeitsteil gerichtet ist. l Das Heftgerät immer mit Vorsicht behandeln. l Dieses Werkzeug wurde zur Befestigung von Holz auf Holz für Arbeiten an Paletten/Kisten und beim Bauhandwerk entwickelt. Dieses Werkzeug sollte NICHT zur Befestigung härterer Werkstoffe verwendet werden, da dies dazu führen kann, dass sich die Befestigungselemente verbiegen, was wiederum das Werkzeug selbst beschädigen könnte. Falls Sie nicht sicher sind, ob dieses Werkzeug für bestimmte Anwendungen geeignet ist, wenden Sie sich bitte an Ihren Händler vor Ort. l Diese Werkzeuge dürfen nur für Anwendungen Holz- auf-Holz eingesetzt werden. l Nicht den Abzug oder den Auslösemechanismus während des Ladens des Gerätes ziehen. l Um das versehentliche Auslösen und mögliche Unfälle zu vermeiden, ist die Luftzufuhr immer abzukoppeln:

1. Vor dem Ausführen von Justierungen.

2. Bei der Wartung des Gerätes.

3. Beim Beseitigen von Blockaden.

4. Wenn das Gerät nicht verwendet wird.

5. Beim Wechsel in einen anderen Arbeitsbereich, da

das Gerät versehentlich ausgelöst werden kann und möglicherweise Verletzungen verursacht werden.

6. Bei der Wartung und Reinigung.

l Lesen Sie vor Gebrauch des Werkzeugs bitte die Hinweise zu Sicherheit und Betrieb in der zusätzlichen Anleitung. l Niemals Sauerstoff oder brennbare Gase als Antrieb für pneumatische Werkzeuge verwenden. l Bei Verwendung dieses Werkzeugs können Funken entstehen und zur Zündquelle für brennbare Kraftstoffe und Gase werden. m WICHTIGER HINWEIS! Werkzeugfunktion: l Um die Funktionsweise Ihres Werkzeugmodells zu identifizieren, überprüfen Sie das ID-Label am Werkzeug/hinten in dieser Anleitung und die entsprechende Tabelle, Spalte L, für jenes Modell. Lesen Sie den entsprechenden Abschnitt in der Sicherheits- und Betriebsanleitung für Informationen über jenen Auslösertyp. Hinweis: Benutzen Sie nur von DEWALT zur Verwendung in den DEWALT empfohlene Verbindungselemente und nur solche Nägel, die den Spezifikationen von DEWALT entsprechen.

PNEUMATISCHE RAHMEN- UND SPULENNAGLER -

DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Herzlichen Glückwunsch! Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DeWALT -Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 12 08/12/2016 08:32DEUTSCH

m Warnhinweis: Beim Laden des Werkzeugs 1) nicht die Hand oder ein Körperteil in den Auswurfbereich der Befestigungsmittel des Werkzeugs halten; 2) das Werkzeug nicht auf sich selbst oder andere Personen richten; 3) nicht den Auslöser ziehen oder die Auslösesicherung drücken, weil dies eine ungewollte Auslösung mit entsprechender Verletzungsgefahr verursachen könnte.

1. Magazin öffnen: Zum Lösen der Sperre den Drücker

zurückziehen. (Abb. 1)

2. Nagelmaschine mit dem Magazin nach unten geneigt

nach unten halten. Streifennägel einsetzen. (Abb. 2)

3. Magazin schließen: Den Drücker freigeben – hierzu den

Drücker zurückziehen und dann den Auslösedorn drücken. Den Drücker an die Nägel schieben. (Abb. 3)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Das Magazin öffnen: An der Klinke nach unten ziehen und

die Tür aufschwenken. Magazinabdeckung aufschwenken. (Abb. 4)

2. Einstellung überprüfen: der Nagler muss auf die Länge

des zu verwendenden Nagels eingestellt werden. Nägel werden nicht gleichmäßig zugeführt, wenn das Magazin nicht richtig eingestellt ist. Änderung der Einstellung: Das Magazin enthält eine verstellbare Auflage, auf welcher die Nagelrolle ruht. Die Nagelauflage kann verschiedenen Nägeln entsprechend nach oben oder unten justiert werden. Zur Änderung von Einstellungen ziehen Sie am Stab und stellen Sie die richtige Stufe durch Drehen ein. (Abb. 5) Schritt DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Die Nagelspule einlegen: Die Spule mit Nägeln über

den Pfosten im Magazin setzen. Genug Nägel zum Erreichen der Schaltklinke loswickeln. Den ersten Nagel vor dem Frontzahn an der Schaltklinke, im Treiberkanal, positionieren. Die Nagelköpfe müssen sich im Schlitz in der Nase befinden. (Abb. 6)

4. Den Deckel der Ladevorrichtung schließen. Die Deckplatte

schließen, kontrollieren, dass der Hebel der Deckplatte eingehakt ist (falls dies nicht der Fall ist, prüfen, dass alle Nägel korrekt in die Zuführkanäle eingefügt sind).

HINWEIS: NUR DPN64C-XJ / DPN75C-XJ

Ausbau des Kunststoffstreifens: Während Nägel eingetrieben werden, wird der Kunststoffstreifen aus dem Werkzeug ausgegeben. Wenn genug Streifen ausgegeben wurde, kann er durch Ziehen gegen die Abreißkante in der Nase abgerissen werden. (Abb. 7)

1. Das Werkzeug von der Druckluftversorgung trennen.

2. Den Drücker so weit zurückziehen, bis er fest einrastet.

3. Die Nägel zurück zur Öffnung schieben und

herausdrücken. VORSICHT: Drücker und Drückerfeder (Konstantdruckfeder). Beim Herausnehmen der Nägel gilt besondere Obacht – wenn der Drücker von der Sperre gelöst ist, könnte er durch die Feder nach vorn geschleudert werden und die Hand verletzen. Besondere Vorsicht gilt auch bei der Wartung des Magazinbereichs. Die Feder ist um eine Rolle gewickelt, aber nicht an ihr befestigt. Wird die Feder überstreckt, löst sich das Ende von der Rolle, und die Feder zieht sich katapultartig zusammen. Auch hierbei besteht die Gefahr einer Handverletzung. Berühren Sie nicht die scharfen Kanten der Feder, um Schnittverletzungen der Hände zu vermeiden. Die Feder darf nicht stark geknickt werden, weil permanente Knickstellen die Federkraft senken. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 13 08/12/2016 08:32DEUTSCH

DPN9021PL-XJ / DPN9017PL-XJ) Abb. 9 Führung lokalisieren (A) Abdeckung ziehen und drehen (B) Abb. 10 Die Zugangsfenster für Ein- und Ausbau der Führungsstange (C) lokalisieren. Führungsstangen-Speicherschacht lokalisieren (D) Abdeckung aufdrehen, um Führungsstange (E) ein- oder auszubauen Führungsstange durch Rückseite des Magazins ein- oder ausbauen (F) Abb. 11 Führungsstange durch (G) für Nutnägel 2.8-3.3mm Grad einbauen. Abdeckung (B) zudrehen. Führungsstange durch (H) für Nutnägel 3.3-4.1mm Grad einbauen. Abdeckung (B) zudrehen.

EINSTELLUNG DER EINTREIBTIEFE

DPN90C-XJ) (Abb. 12) Mittels der Tiefeneinstellung lässt sich festlegen, wie tief der Nagel in das Werkstück getrieben wird – bündig, geringfügig überstehend oder flach bzw. tief eingelassen. Achtung! Das Werkzeug vor dem Abbau von Teilen und vor dem Auswechseln der Werkstückkontaktelement- Verstellvorrichtung von der Druckluftversorgung trennen.

1. Sperrtaste eindrücken.

2. Für eine größere Tiefe des Antriebs den Kontaktarm nach

oben bringen, für eine niedrigere Tiefe den Arm senken.

3. Sperrtaste freigeben.

Hinweis: Der Metallverbinder-Vorsatz ist nicht tiefenverstellbar.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(Abb. 13) Durch den Senkungsregler DIAL-A-DEPTH™ wird eine präzise Kontrolle der Senkungstiefe der Klammern erzielt und eine Gleichstellung mit der Oberfläche des zu bearbeitenden Teils von leicht bis ganz eingesenkt erreicht. Zuerst den Druckwert der Druckluft für ein konstantes Eintreiben in das zu befestigende Material eichen, dann den DIAL-A-DEPTH™ Regler zum Einstellen der gewünschten Einsenkung einsetzen. AUFHÄNGEHAKEN (Alle Modelle mit grauem Auslöser - Abb. 14) Diese Geräte werden mit zusätzlichem Haken für die Aufbewahrung und das Aufhängen des Geräts geliefert. m ACHTUNG! Den Aufhängehaken niemals dazu gebrauchen, das Gerät am Körper oder Gürtel, bzw. an anderen Kleidungsstücken aufzuhängen. m ACHTUNG! Den Aufhängehaken niemals mit Geräten mit Kontaktauslöser (schwarze Auslöser) verwenden. RICHTUNGSVERSTELLBARER AUSPUFFDEFLEKTOR (Abb. 15) Der verstellbare Auspuffdeflektor lässt sich manuell ohne Zuhilfenahme von Werkzeugen in die gewünschte Stellung drehen. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 14 08/12/2016 08:32NEDERLANDS
