HASZNÁLATI ÚTMUTATÓ DPN90331XJ DEWALT

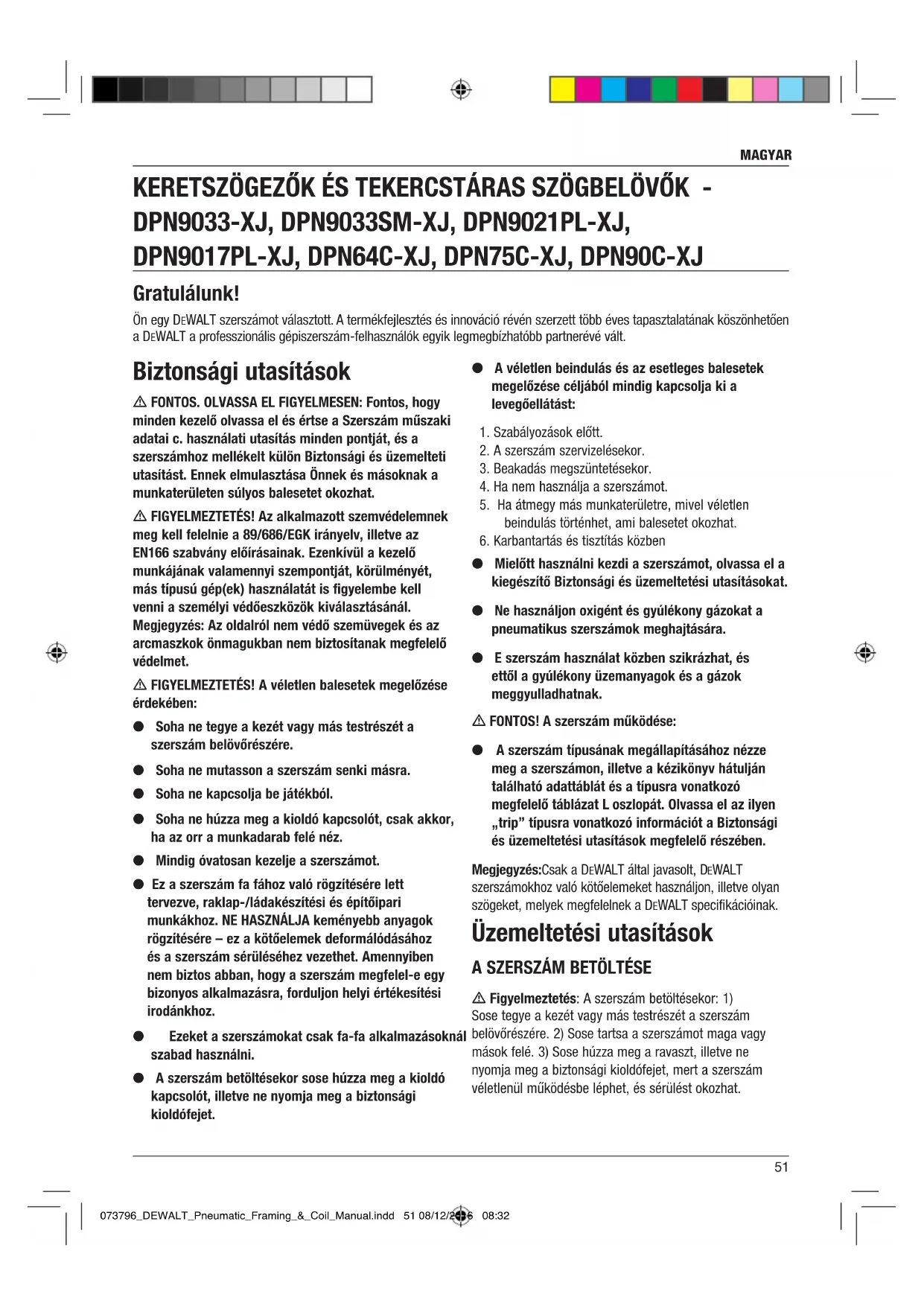

Biztonsági utasítások m FONTOS. OLVASSA EL FIGYELMESEN: Fontos, hogy minden kezelő olvassa el és értse a Szerszám műszaki adatai c. használati utasítás minden pontját, és a szerszámhoz mellékelt külön Biztonsági és üzemelteti utasítást. Ennek elmulasztása Önnek és másoknak a munkaterületen súlyos balesetet okozhat. m FIGYELMEZTETÉS! Az alkalmazott szemvédelemnek meg kell felelnie a 89/686/EGK irányelv, illetve az EN166 szabvány előírásainak. Ezenkívül a kezelő munkájának valamennyi szempontját, körülményét, más típusú gép(ek) használatát is figyelembe kell venni a személyi védőeszközök kiválasztásánál. Megjegyzés: Az oldalról nem védő szemüvegek és az arcmaszkok önmagukban nem biztosítanak megfelelő védelmet. m FIGYELMEZTETÉS! A véletlen balesetek megelőzése érdekében: l Soha ne tegye a kezét vagy más testrészét a szerszám belövőrészére. l Soha ne mutasson a szerszám senki másra. l Soha ne kapcsolja be játékból. l Soha ne húzza meg a kioldó kapcsolót, csak akkor, ha az orr a munkadarab felé néz. l Mindig óvatosan kezelje a szerszámot. l Ez a szerszám fa fához való rögzítésére lett tervezve, raklap-/ládakészítési és építőipari munkákhoz. NE HASZNÁLJA keményebb anyagok rögzítésére – ez a kötőelemek deformálódásához és a szerszám sérüléséhez vezethet. Amennyiben nem biztos abban, hogy a szerszám megfelel-e egy bizonyos alkalmazásra, forduljon helyi értékesítési irodánkhoz. l Ezeket a szerszámokat csak fa-fa alkalmazásoknál szabad használni. l A szerszám betöltésekor sose húzza meg a kioldó kapcsolót, illetve ne nyomja meg a biztonsági kioldófejet. l A véletlen beindulás és az esetleges balesetek megelőzése céljából mindig kapcsolja ki a levegőellátást:

1. Szabályozások előtt.

2. A szerszám szervizelésekor.

3. Beakadás megszüntetésekor.

4. Ha nem használja a szerszámot.

5. Ha átmegy más munkaterületre, mivel véletlen

beindulás történhet, ami balesetet okozhat.

6. Karbantartás és tisztítás közben

l Mielőtt használni kezdi a szerszámot, olvassa el a kiegészítő Biztonsági és üzemeltetési utasításokat. l Ne használjon oxigént és gyúlékony gázokat a pneumatikus szerszámok meghajtására. l E szerszám használat közben szikrázhat, és ettől a gyúlékony üzemanyagok és a gázok meggyulladhatnak. m FONTOS! A szerszám működése: l A szerszám típusának megállapításához nézze meg a szerszámon, illetve a kézikönyv hátulján található adattáblát és a típusra vonatkozó megfelelő táblázat Loszlopát. Olvassa el az ilyen „trip” típusra vonatkozó információt a Biztonsági és üzemeltetési utasítások megfelelő részében. Megjegyzés:Csak a DEWALT által javasolt, DEWALT szerszámokhoz való kötőelemeket használjon, illetve olyan szögeket, melyek megfelelnek a DEWALT specifikációinak. Üzemeltetési utasítások

A SZERSZÁM BETÖLTÉSE

m Figyelmeztetés: A szerszám betöltésekor: 1) Sose tegye a kezét vagy más testrészét a szerszám belövőrészére. 2) Sose tartsa a szerszámot maga vagy mások felé. 3) Sose húzza meg a ravaszt, illetve ne nyomja meg a biztonsági kioldófejet, mert a szerszám véletlenül működésbe léphet, és sérülést okozhat. KERETSZÖGEZŐK ÉS TEKERCSTÁRAS SZÖGBELÖVŐK - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN64C-XJ, DPN75C-XJ, DPN90C-XJ Gratulálunk! Ön egy DEWALT szerszámot választott. A termékfejlesztés és innováció révén szerzett több éves tapasztalatának köszönhetően a DEWALT a professzionális gépiszerszám-felhasználók egyik legmegbízhatóbb partnerévé vált. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 51 08/12/2016 08:32MAGYAR

1. Nyissa ki a tárat: A biztosítókar kioldásához húzza vissza a

nyomórudat. (1.ábra)

2. Tartsa a szögbelövőt a tárral lefelé fordítva. Helyezze be a

3. Csukja be a tárat: A nyomórúd visszanyomásával, majd

a kioldófül megnyomásával oldja ki a nyomórudat. Csúsztassa a nyomórudat a szögeknek. (3.ábra)

DPN64C-XJ / DPN75C-XJ / DPN90C-XJ

1. Nyissa ki a tárat: Húzza le a zárat és nyissa ki az ajtót.

Hajtsa fel a tár fedelét. (4. Ábra)

2. Ellenőrzés: A szögbeverőt az alkalmazott szög

hosszának megfelelően kell beállítani. A szögek nem lesznek zökkenőmentesen beverve, ha a tár nincs megfelelően beállítva. A beállítás módosításához: A tárban egy állítható tartó van, ezeken helyezkedik el a szögtekercs. A szögtartó felfelé és lefelé a különböző szögbeállításoknak megfelelően állítható. Az állítás módosításához húzza fel a tartó rudat, és fordítsa el a megfelelő lépésre. (5. Ábra) Lépés DPN64C-XJ DPN75C-XJ DPN90C-XJ 1 32-40mm 38-40mm 50-65mm 2 45-50mm 45-50mm 70-75mm 3 55-64mm 55-60mm 80-90mm

3. Helyezze be a szögtekercset: Tegye rá a szögtekercset

a tárban lévő konzolra. Tekerjen le elegendő szöget, hogy elérje az adagoló rögzítőt. Tegye az első szöget az adagoló rögzítő elülső fogának elejére a hajtócsatornában. A szögfejeknek az orr részben lévő nyílásban kell lenniük (6. Ábra)

4. Zárja le az ajtót/a tár fedelét. Ügyeljen rá, hogy a

zárónyelv bekapcsolódjon elengedéskor. (Ha nem kapcsolódik be, ellenőrizze, hogy minden szögfej benne van-e az orron lévő nyílásban.)

A műanyag csík eltávolítása: Amint a szögek bekerültek, a szerszámból egy műanyag csík jön ki. Ha már elegendő csík jött ki, az leszakítható az orr részben lévő tépőfejnél. (7. Ábra) A SZÖGEK ELTÁVOLÍTÁSA

1. Kapcsolja le a szerszámról a sűrített levegőt.

2. Húzza hátra a nyomórudat, amíg biztonságosan be nem

kapcsolódik. (8. Ábra)

3. Csúsztassa hátra a szögeket, hogy kinyissa és kilökje.

FIGYELEM: A nyomórúd és a nyomórúdrugó (állandó erejű rugó). Vigyázni kell a szögek eltávolításakor, ha a nyomórúd lekapcsolódott a zárónyelvről, előre ugorhat, és megsértheti a kezét. Nagyon vigyázni kell a szerszám tára körül végzett karbantartáskor. A rugó a görgő köré van tekerve, de nem ér hozzá. Ha a rugó a teljes hosszán túl megnyúlik, a vége kijön a görgőből, és a rugó kattanással feltekeredik, ami megsértheti a kezét. A rugó szélei is nagyon vékonyak, és megvághatják a kezét. Ügyelni kell rá, hogy ne törjön meg, amikor behelyezi a rugót, mivel ez csökkenti a rugóerőt. Vezető rúd (DPN9033-XJ / DPN9033SM-XJ / DPN9021PL-XJ / DPN9017PL-XJ)

Helyezze el a vezetőt (A) Húzza ki és fordítsa el a fedelet (B)

Helyezze el a vezető rúd be- és kiszereléséhez szükséges kereteket(C) Helyezze el a vezető rúd tartó csatornát(D) Forgassa el a fedelet a vezető rúd be- vagy kiszerelése céljából (E) Szerelje be vagy ki a vezető rudat a tár hátsó részén át (F)

Tegyen be vezető rudat a (G)-n keresztül 2,8 mm – 3,3 mm szögekhez. Fordítsa el a fedelet (B) a lezáráshoz. Tegye be vezető rudat a (H)-n keresztül 3,3 mm – 4,1 mm szögekhez. Fordítsa el a fedelet (B) a lezáráshoz. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 52 08/12/2016 08:32MAGYAR

A KÖTŐELEM MÉLYSÉGI SZABÁLYOZÁSÁNAK BEÁLLÍTÁSA

DPN90C-XJ) (12. ábra) A kötőelem mélységi szabályozásának beállítása lehetővé teszi a szög hajtási mélységének szabályozását, hogy egy szintben vagy majdnem egy szintben legyen a munkafelülettel, vagy süllyesztett legyen. Figyelmeztetés! Kapcsolja a le a sűrített levegőellátást, mielőtt szétszereli az alkatrészeket és megváltoztatja a munkadarabbal érintkező elem beállítását.

1. Nyomja le a záró gombot.

2. Szabályozza be az érintkező kart felfelé a hajtási mélység

növelése, vagy lefelé a csökkentése céljából.

3. Engedje fel a záró gombot.

Megjegyzés: A fém toldat mélységi szabályozásra nem használható.

DPN10033-XJ / DPN64C-XJ / DPN75C-XJ

(13. Ábra) A DIAL-A-DEPTH™ kötőelembelövés-vezérlés funkció segítségével a kötőelem-belövés mélysége síkbanitól síkba mélyedőig is beállítható. Először állítsa be a légnyomást, hogy a belövés erőssége a munkához megfelelő legyen, majd a DIAL-A-DEPTH™ kötőelembelövés-vezérléssel végezze el a kívánt belövési mélység beállítását. SZERSZÁMKAMPÓ (Minden szürke ravasszal ellátott modellnél – 14. Ábra) E szerszámokhoz egy további, a szerszám tárolására, illetve ideiglenes felakasztására szolgáló szerszámkampó tartozik. m FIGYELEM! Soha ne használja a szerszámkampót testhez, ruházathoz, illetve övhöz való rögzítésre. m FIGYELEM! Sose használja a szerszámkampót fekete érintőravasszal rendelkező szerszámoknál. IRÁNYÍTHATÓ KIMENETI TERELŐ (15. Ábra) Az irányítható kimeneti terelő bármilyen kívánt irányban kézzel elforgatható, a kéz használata nélkül. 073796_DEWALT_Pneumatic_Framing_&_Coil_Manual.indd 53 08/12/2016 08:32ROMÂN

Kizárólagos felelősségünkre kijelentjük, hogy a fent meghatározott szögbelövő szerszám teljesíti a következő szabvány követelményeit: EN 792-13:2000+A1:2008, a gépekre vonatkozó 2006/42/EC Irányelv szerint. A hatóságok rendelkezésére bocsátott műszaki tervek az alábbi címen állnak rendelkezésre.
