MANUAL DE UTILIZADOR AD 7925 ADLER

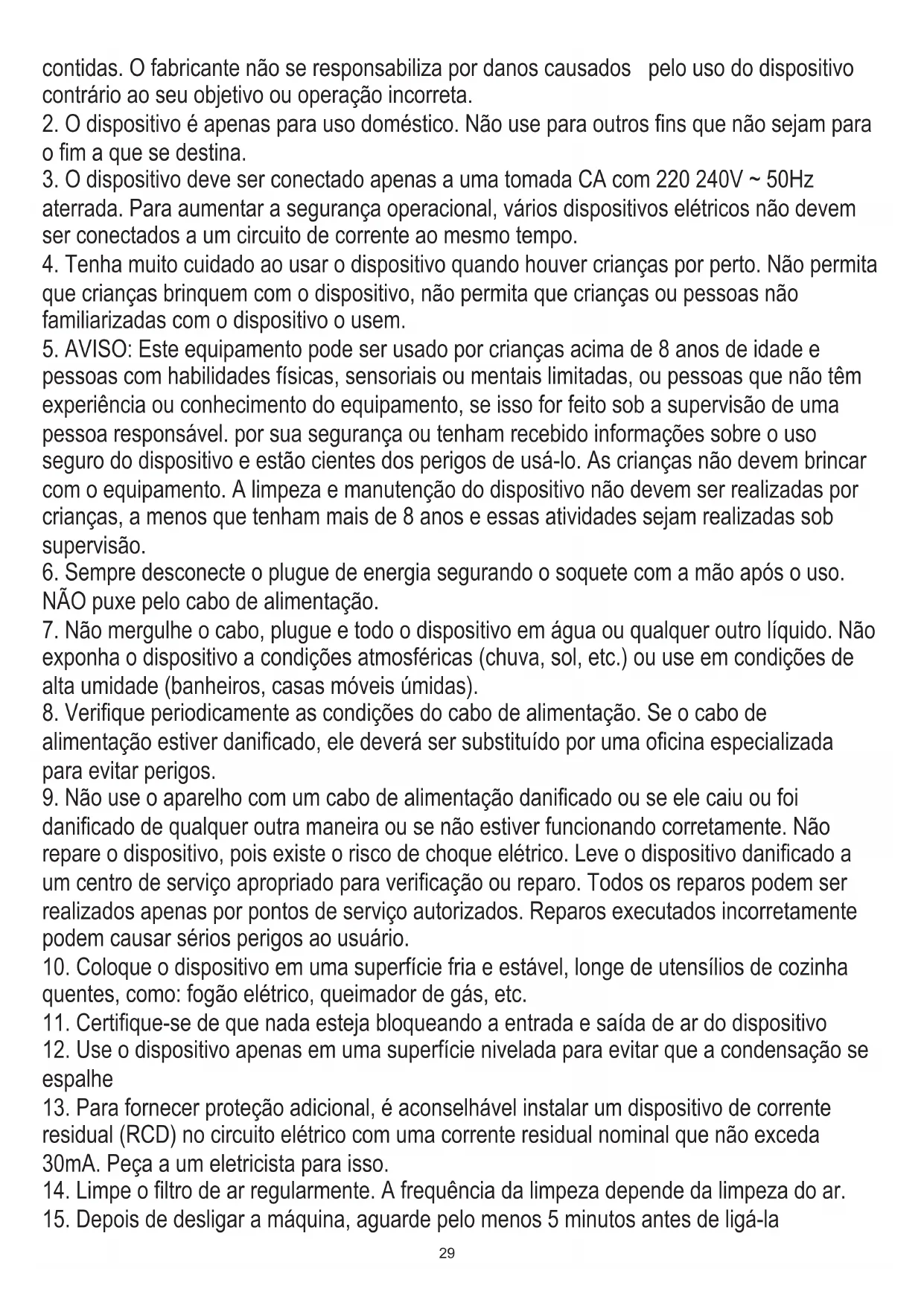

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.

1. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam para o fim a que se destina.
2. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V \~ 50Hz aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.
3. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.
4. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.
5. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso. NÃO puxe pelo cabo de alimentação.
6. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido. Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).
7. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.
8. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao usuário.
9. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha quentes, como: fogão elétrico, queimador de gás, etc.
10. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo
11. Use o dispositivo apenas em uma superfície nivelada para evitar que a condensação se espalhe
12. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.
13. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.
14. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

novamente.

1. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a proteção contra superaquecimento liga o dispositivo.
2. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 60 cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.
3. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.
4. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado, observe as seguintes precauções básicas:

a) Conecte a uma tomada aterrada com 3 pinos.
b) Não remova o pino de aterramento.
c) Não use o adaptador.
d) Não use um cabo de extensão.
e) Desconecte o ar condicionado antes de fazer a manutenção.

f) Use duas ou mais pessoas para mover e instalar o ar condicionado.

1. Não use agentes que acelerem o processo de degelo ou limpeza, além dos recomendados pelo fabricante.
2. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos.

ANTES DA PRIMEIRA UTILIZAÇÃO - (figura E)

Conecte os conectores ao duto de exaustão de ar da seguinte forma:

1. Estenda o duto de exaustão de ar (9) puxando as duas extremidades do duto.
2. Aparafuse o duto de exaustão de ar (9) no conector do duto de exaustão de ar (10).
3. Conecte o duto de exaustão de ar (9) diretamente ao dispositivo.

OBSERVAÇÕES:

1. Mantenha a unidade a pelo menos 1 metro de distância de TVs ou rádios para evitar interferência eletromagnética.
2. Não exponha a unidade à luz solar direta para evitar o desbotamento da cor da superfície.
3. Não incline a unidade mais de 35 ° ou de cabeça para baixo durante o transporte. Se o dispositivo foi virado durante o transporte, coloque-o corretamente e espere 2 a 4 horas antes de ligá-lo.
4. Coloque a unidade em uma superfície plana com inclinação inferior a 5°.
5. A unidade opera de forma mais eficiente em determinados locais da sala, selecione o melhor local:

- Ao lado de uma janela, uma porta ou uma janela francesa.

• Mantenha a distância necessária da saída de ar de retorno à parede ou outros obstáculos de pelo menos 60 cm.
• Estenda a mangueira de ar para garantir que a outra extremidade da mangueira de ar tenha folga entre a porta da janela, janela francesa ou orifício na parede.
• A saída ou entrada de ar não pode ser bloqueada por grade protetora ou qualquer obstáculo.

Para prolongar a vida útil da unidade, drene a água condensada dos orifícios de drenagem inferior (8) antes de colocar a unidade no armazenamento no final da temporada.

DESCRIÇÃO DO DISPOSITIVO: AR CONDICIONADO LOCAL (fotos A e B)

1. Painel de controle
2. Saída de ar frio
3. Receptor de sinal
4. Controle remoto
5. Alça de transporte
6. Duto de exaustão
7. Entrada do evaporador

8. Furo de drenagem do refrigerador inferior

9. Duto de exaustão de ar

10. Adaptador de exaustão de janela

PAINEL DE CONTROLE (foto C)

A. Botão liga / desliga ON / OFF
B. Botão de velocidade do ventilador
C. Botão de modo
D. Botão temporizador / aumento de temperatura
E. Botão do temporizador / temperatura para baixo
F. Lâmpada de baixa velocidade
G. Lâmpada de alta velocidade
I. Botão de suspensão e bloqueio para crianças
J. Modo automático
K. Modo frio
L. Modo seco
M. Modo Ventilador
N. botão do temporizador
O. Botão de oscilação

CONTROLE REMOTO - foto D

O controle remoto transmite sinais para o sistema.

Botão "A" - o aparelho será ligado quando estiver energizado ou será parado quando estiver em funcionamento, se você pressionar este botão.

Botão "B" - pressione-o para selecionar a velocidade do ventilador em sequência.

Botão "C" - pressione-o para selecionar o modo de operação: "J", "K", "L" ou "M".

Botão "D" / "E" - pressione para ajustar a temperatura ambiente e o temporizador.

Botão "I" - pressione para definir ou cancelar o modo de suspensão.

Botão "N" - pressione para definir o tempo de desligamento automático e ligamento automático.

Botão "O" - pressione para definir ou cancelar o modo de oscilação das venezianas.

OPERAÇÃO DO PAINEL DE CONTROLE

AUTOMÁTICO / FRIO / SECO / VENTILADOR

1. Ligue o dispositivo.

a) Conecte o dispositivo.
b) Pressione o botão "A", o dispositivo emite um bipe e liga.
c) O diodo LED exibe a temperatura ambiente e começa a funcionar no modo automático.

1. Escolha o modo de operação

Pressione o botão "C" para selecionar o modo de operação desejado por sequência:

Modo automático "J" -> Modo de resfriamento "K" -> Modo de secagem "L" -> Modo de ventilação "M."

1. Ajuste a temperatura

A temperatura pode ser ajustada entre 15 ° -31 ° C. Pressione o botão “D” ou “E” para aumentar ou diminuir a temperatura em 1 ° C pressionando uma vez. O painel de LED do dispositivo mostra a temperatura alvo por 5 segundos e, em seguida, exibe a temperatura ambiente.

1. Ajuste a velocidade do ventilador

Pressione o botão "B" para selecionar a velocidade desejada do ventilador mostrada por sequência:

Baixa velocidade "F" -> Alta velocidade G

1. Poder

Ao pressionar o botão "A" novamente, o dispositivo emitirá um som "di" e parará de funcionar.

1. Pressione este botão "I" para entrar no modo de espera do dispositivo.

2. Pressione este botão "N" para definir um desligamento cronometrado.

Pressione este botão "O" para definir a oscilação do balanço do ar nas direções esquerda-direita.

Cada modo de funcionamento princípio:

Modo AUTO "J":

Uma vez que a operação "J" é selecionada, o sensor de temperatura interna opera automaticamente e seleciona um dos modos de operação abaixo:

- Quando a temperatura ambiente ≥24 °C, a unidade seleciona automaticamente o modo de refrigeração "K".

ou

- Quando a temperatura ambiente < 24 °C, a unidade seleciona automaticamente o modo de alta velocidade do ventilador "M. ..". Modo "L" seco:

1. O ventilador centrífugo ascendente funcionará em baixa velocidade e a velocidade não pode ser ajustada.
2. O compressor parará após funcionar 8 minutos e funcionará novamente após 6 minutos.
3. O dis

Modo COOL "K":

1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar.
2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador superior opera na velocidade original definida.

Modo "M" do ventilador.

1. O ventilador centrífugo ascendente funciona na velocidade definida e o compressor não funciona.
2. O ajuste de temperatura não é eficaz.

Operação do temporizador "N":

1. Pressione o botão "N" para definir o tempo de desligamento automático enquanto a unidade está funcionando.
2. Pressione o botão "N" para definir o tempo de ativação automática enquanto a unidade está pronta.
3. A hora pode ser ajustada no intervalo de 1 a 24 horas, pressionando o botão "D" (+) ou "E" (-).

Operação do modo de suspensão "I":

1. O modo de espera opera quando a unidade está no modo de resfriamento "K".
2. Pressione o botão "I" no modo de resfriamento "K", a unidade funcionará no modo de espera e o ventilador mudará para baixa velocidade automaticamente. A temperatura definida aumentará 1 °C após uma hora e aumentará 2 °C após duas horas. Após seis horas, a unidade irá parar de funcionar.

Operação de bloqueio para crianças:

1. Pressione o botão e segure "I" no modo frio "K" por 3 segundos para entrar no estado de bloqueio para crianças. Na tela será mostrado "LC" após ativar esta função.
2. Pressione novamente o botão e segure "I" no modo frio "K" por 3 segundos para sair do estado de bloqueio para crianças. Na tela será exibida a temperatura ambiente atual após desativar a função de bloqueio para crianças.

Operação no modo Swing "O":

Quando o aparelho estiver ligado, pressione o botão "O", a veneziana vertical ligará ou desligará. Quando está ligada, a veneziana pode girar para os lados esquerdo e direito. Pressione o botão "O" novamente, a veneziana irá parar de balançar.

Aviso prévio:

A placa de controle principal tem função de memória, quando o dispositivo está pronto para funcionar, mas em estado de parada, a placa de controle principal pode memorizar a inicialização do modo de trabalho. Quando você ligar a unidade, ela funcionará como a mesma execução do modo de trabalho da última vez, não há necessidade de redefinir o modo de trabalho novamente.

CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.
2. Coloque as pilhas dentro do slot, devem corresponder aos sinais de "+" e "-" no controle remoto.
3. Por muito tempo sem uso, retire as baterias.
4. Para evitar poluição ambiental, retire as baterias usadas e descarte de forma segura e adequada.
   Para operar o dispositivo, aponte o controle remoto (4) para o receptor de sinal (3). O controle remoto irá operar o dispositivo a uma distância de 5 metros ao apontar para o receptor de sinal do dispositivo.

DISPOSITIVOS DE PROTEÇÃO

O dispositivo de proteção pode desarmar e parar o aparelho nos casos listados abaixo:

1. no modo de resfriamento: a temperatura do ar interno é superior a 43 °C (109 °F)
2. no modo de resfriamento: a temperatura ambiente está abaixo de 15 °C (59 °F)
3. no modo de desumidificação: a temperatura ambiente é inferior a 15 °C (59 °F).

Se o aparelho funcionar no modo de refrigeração "K" ou seco "L" com a porta ou janela aberta por muito tempo e a umidade relativa do ar estiver acima de 80%, pode haver condensação da saída.

O dispositivo de proteção funcionará nos seguintes casos:

1. Reiniciando o dispositivo imediatamente após interromper o trabalho ou alterar o modo selecionado durante o trabalho, você deve esperar 3 minutos.
2. Se o plugue foi removido, após reiniciar o dispositivo retornará ao modo original, TIMER ON e TIMER OFF - devem ser ajustados

novamente.

OBSERVAÇÃO: há reciclagem de água de condensação oculta nesta unidade. A água de condensação é parcialmente reciclada entre o condensador e o prato de água. Quando o nível da água sobe para o nível superior, o interruptor da bóia e o indicador de água cheia (E4) acendem para lembrar a drenagem da água. Corte o fornecimento de energia, coloque o aparelho em um local adequado, remova o bujão de drenagem e drene a água completamente. Após a drenagem, reinstale o plugue, ou o aparelho pode vazar e molhar o ambiente. Se o aparelho for colocado em uma posição que permita a drenagem de água, você também pode conectar o orifício de drenagem à porta de drenagem para drenar a água. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm, material: PVC.

Solução de problemas

1) Problema: não funciona.

Análise:

a) talvez o desarme do protetor ou fusível esteja queimado, aguarde 3 minutos e comece novamente, o dispositivo protetor pode estar impedindo o funcionamento do dispositivo.

c) talvez as pilhas do controle remoto estejam gastas.

d) talvez o plugue não esteja conectado corretamente.

2) Problema: funciona apenas por um curto período de tempo

Análise:

a) se a temperatura definida estiver próxima da temperatura ambiente, você pode diminuir a temperatura definida.

b) talvez a saída de ar esteja bloqueada por um obstáculo. Tire o obstáculo.

3) Problema: funciona, mas não esfria

Análise:

a) talvez a porta ou janela esteja aberta.

b) talvez em uma distância próxima haja outro aparelho funcionando com calor, como aquecedor ou lâmpada, etc.

c) o filtro de ar está sujo, limpe-o.

f) a temperatura definida é muito alta.

4) Problema: Vazamento de água durante o movimento.

Análise:

a) drene o condensado antes de mover.

b) para evitar vazamento de água, coloque o dispositivo em um terreno plano.

5) Problema: Não trabalhe e o indicador de água cheia "E4"

Análise:

a) retire o tampão de borracha para drenar a água.

b) se estiver frequentemente neste estado, contacte um técnico de assistência qualificado.

6) Problema: O dispositivo não inicializa.

Análise:

a) talvez não esteja conectado. Portanto, conecte-o.

b) talvez danos ao plugue ou soquete. Substitua pelo provedor de serviços.

c) talvez o fusível esteja quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A / 250VAC).

7) Problema: O dispositivo para automaticamente.

Análise:

a) temporização desligada ou temperatura definida atingida. Reinicie-o ou aguarde a troca automática.

8) Problema: sem ar frio no modo COOL "K".

Análise:

a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a máquina comutará automaticamente enquanto a temperatura ambiente for superior à temperatura definida.

b) O dispositivo entra na proteção anticongelante. O dispositivo mudará automaticamente após o término da proteção anticongelante.

9) Problema: LED exibe o código de falha "E2"

Análise:

a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviços.

10) Problema: LED exibe o código de falha "E3"

Análise:

a) o sensor do tubo de óleo do evaporador falha ou está danificado. Substitua o sensor do tubo da bobina do evaporador pelo provedor de serviços.

11) Problema: LED exibe o código de falha "E4"

Análise:

a) aviso de cheia de água. Drene a água.

LIMPEZA E MANUTENÇÃO

Manutenção do dispositivo

1. Desligue o dispositivo antes de desconectar da fonte de alimentação.
2. Limpe com um pano macio e seco. Use água morna abaixo de 40C para limpar se o aparelho estiver muito sujo.
3. Nunca use substâncias voláteis como gasolina ou pó de polimento para limpar o dispositivo.

Manutenção do filtro de ar

E necessário limpar o filtro de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente empoeirado. Limpe da seguinte forma:

1. Pare o dispositivo primeiro, empurre o filtro de ar (Figura F).
2. Limpe e reinstale o filtro de ar.
3. Se a sujeira estiver aparente, lave com uma solução de detergente em água morna. Após a limpeza, seque-o em um local fresco e com sombra e reinstale-o.

Manutenção após o uso

1. Se o dispositivo não for usado por um longo período, remova o tampão de borracha do orifício de drenagem (8) para drenar a água.
2. Mantenha o aparelho a funcionar com a ventoinha apenas durante meio dia durante um dia de sol para secar o aparelho no interior e evitar que fique bolorento.
3. Pare o dispositivo e retire o plugue do cabo de alimentação, em seguida, retire as baterias do controle remoto e armazene o dispositivo adequadamente.
4. Limpe o filtro de ar e reinstale-o.
5. Remova as mangueiras de ar, armazene-as de maneira adequada e cubra o orifício com firmeza.

DADOS TÉCNICOS:

Capacidade de refrigeração em BTU: 12.000 BTU / hora

Capacidade de refrigeração em watts: 3500 W

Consumo de energia (resfriamento) W: 1300 W

Volume: <= 65dB

Fluxo de ar: 450 m3 / hora

Classe energética: A

Capacidade de função de secagem: 28 litros / dia

Cuidado, risco de incêndio.

NÃO fure ou queime.

Esteja ciente de que o refrigerante pode não conter odor.

A quantidade máxima de carga de refrigerante: 210g.

Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!!
