BRUGSANVISNING AD 7925 ADLER

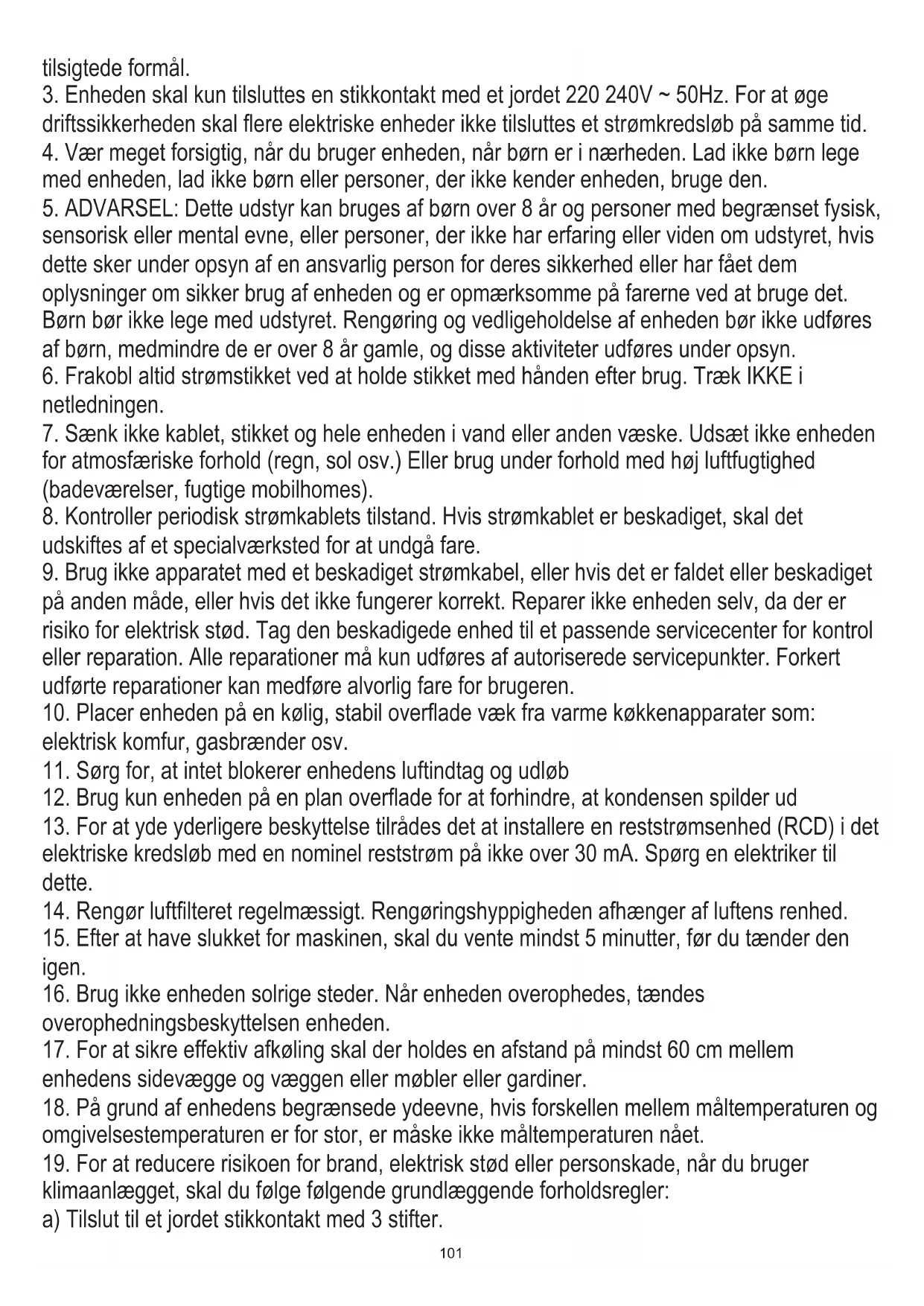

1. Før du bruger enheden, skal du læse betjeningsvejledningen og følge instruktionerne i den. Producenten er ikke ansvarlig for skader forårsaget af brug af enheden i modsætning til dets tilsigtede formål eller forkert betjening.
2. Enheden er kun til hjemmebrug. Brug ikke til andre formål, der ikke er beregnet til dets

tilsigtede formål.

1. Enheden skal kun tilsluttes en stikkontakt med et jordet 220 240V \~ 50Hz. For at øge driftssikkerheden skal flere elektriske enheder ikke tilsluttes et strømkredsløb på samme tid.
2. Vær meget forsigtig, när du bruger enheden, när børn er i nærheden. Lad ikke børn lege med enheden, lad ikke børn eller personer, der ikke kender enheden, bruge den.
3. ADVARSEL: Dette udstyr kan bruges af børn over 8 år og personer med begrænset fysisk, sensorisk eller mental evne, eller personer, der ikke har erfaring eller viden om udstyret, hvis dette sker under opsyn af en ansvarlig person for deres sikkerhed eller har fået dem oplysninger om sikker brug af enheden og er opmærksomme på farerne ved at bruge det. Børn bør ikke lege med udstyret. Rengøring og vedligeholdelse af enheden bør ikke udføres af børn, medmindre de er over 8 år gamle, og disse aktiviteter udføres under opsyn.
4. Frakobl altid strømstikket ved at holde stikket med hånden efter brug. Træk IKKE i netledningen.
5. Sænk ikke kablet, stikket og hele enheden i vand eller anden væske. Udsæt ikke enheden for atmosfæriske forhold (regn, sol osv.) Eller brug under forhold med høj luftfugtighed (badeværelser, fugtige mobilhomes).
6. Kontroller periodisk strømkablets tilstand. Hvis strømkablet er beskadiget, skal det udskiftes af et specialværksted for at undgå fare.
7. Brug ikke apparatet med et beskadiget strømkabel, eller hvis det er faldet eller beskadiget på anden måde, eller hvis det ikke fungerer korrekt. Reparer ikke enheden selv, da der er risiko for elektrisk stød. Tag den beskadigede enhed til et passende servicecenter for kontrol eller reparation. Alle reparationer må kun udføres af autoriserede servicepunkter. Forkert udførte reparationer kan medføre alvorlig fare for brugeren.
8. Placer enheden på en kølig, stabil overflade væk fra varme køkkenapparater som: elektrisk komfur, gasbrænder osv.
9. Sørg for, at intet blokerer enhedens luftindtag og udløb
10. Brug kun enheden på en plan overflade for at forhindre, at kondensen spilder ud
11. For at yde yderligere beskyttelse tilrådes det at installere en reststrømsenhed (RCD) i det elektriske kredsløb med en nominel reststrøm på ikke over 30 mA. Spørg en elektriker til dette.
12. Rengør luftfilteret regelmæssigt. Rengøringshyppigheden afhænger af luftens renhed.
13. Efter at have slukket for maskinen, skal du vente mindst 5 minutter, før du tænder den igen.
14. Brug ikke enheden solrige steder. Når enheden overophedes, tændes overophedningsbeskyttelsen enheden.
15. For at sikre effektiv afkøling skal der holdes en afstand på mindst 60 cm mellem enhedens sidevægge og væggen eller møbler eller gardiner.
16. På grund af enhedens begrænsede ydeevne, hvis forskellen mellem måltemperaturen og omgivelsestemperaturen er for stor, er måske ikke måltemperaturen nået.
17. For at reducere risikoen for brand, elektrisk stød eller personskade, når du bruger klimaanlægget, skal du følge følgende grundlæggende forholdsregler:
    a) Tilslut til et jordet stikkontakt med 3 stifter.

b) Fjern ikke jordforbindelsesstangen.
c) Brug ikke adapteren.
d) Brug ikke en forlængerledning.
e) Frakobl klimaanlægget før service.
f) Brug to eller flere personer til at flytte og installere klimaanlægget.
20. Brug ikke andre midler, der fremskynder afrimnings- eller rengøringsprocessen, bortset fra dem, der er anbefalet af producenten.
21. Enheden skal opbevares i et rum uden konstant drift af antændelseskilder, for eksempel: åben ild, gasapparater eller elektriske opvarmere.

F∅R F∅RSTE ANVENDELSE - (billede E)

Forbind stikkene til luftudblæsningskanalen som følger:

1. Forlæng luftudstødningskanalen (9) ved at trække de to ender af kanalen ud.
2. Skru luftudstødningskanalen (9) ind i stikket på luftudstødningskanalen (10).
3. Tilslut luftudstødningskanalen (9) direkte til enheden.

BEMÆRKNINGER:

1. Hold enheden mindst 1 meter væk fra tv eller radioer for at undgå elektromagnetisk interferens.
2. Udsæt ikke enheden for direkte sollys for at undgå, at overfladefarven falmer.
3. Vip ikke enheden mere end 35 ° eller på hovedet under transport. Hvis enheden er blevet vendt under transport, skal du lægge den korrekt ned og vente 2-4 timer, før du starter den.
4. Anbring enheden på en plan overflade med en hældning på mindre end 5°.
5. Enheden fungerer mere effektivt på bestemte lokaliteter, vælg den bedste placering:

- Ved siden af et vindue, en dør eller et fransk vindue.

- Hold den nødvendige afstand fra returluftudløbet til væggen eller andre forhindringer mindst 60 cm.

- Forlæng luftslangen for at sikre, at den anden ende af luftslangen har frihed mellem vinduesdøren eller det franske vindue eller væghullet.

- Luftudtag eller luftindtag kan ikke blokeres af beskyttelsesgitter eller nogen forhindring.

For at forlænge enhedens levetid, drænes det kondenserede vand fra de nedre afløbshuller (8), før enheden opbevares i slutningen af sæsonen.

ENHETSBESKRIVELSE: LOCAL AIR CONDITIONER (billeder A og B)

1. Kontrolpanel
2. Kold luftudgang
3. Signalreceptor
4. Fjernbetjening
5. Transporthåndtag
6. Udstødningskanal
7. Fordamperindløb
8. Nedkøler Tøm hullet
9. Luftudstødningskanal
10. Vinduesudstødningsadapter

KONTROLPANEL (billede C)

A. Tænd / sluk-knap ON / OFF
B. Blæserhastighedsknap
C. Mode-knap
D. Timer / temperatur op-knap
E. Timer / temperatur ned-knap
F. Lav hastighedslampe
G. Højhastighedslampe

I. Dvaletilstand og børnesikring

J. Automatisk tilstand

K. Cool tilstand

L. Tør tilstand

M. Ventilatortilstand

N. Timer-knap

O. Oscillation-knap

FJERNKONTROLLER - billede D

Knap "A" - apparatet startes, när det er tændt eller stoppes, när det er i drift, hvis du trykker på denne knap.

Knap "B" - tryk på den for at vælge blæserhastighed i rækkefølge.

Knap "C" - tryk på den for at vælge betjeningstilstand: "J", "K", "L" eller "M".

Knap "N" - tryk for at indstille tiden for automatisk slukning og automatisk tændt.

Knappen "O" - tryk for at indstille eller annullere svingningstilstand for lameller.

BETJENING AF KONTROLPANELET

AUTOMATISK / K∅L / T∅R / FAN

1. Tænd for enheden.

a) Tilslut enheden.

b) Tryk på knappen "A", bipper derefter enheden en gang og tændes.

c) LED-diode viser stuetemperatur og begynder at arbejde i automatisk tilstand.

2.Vælg driftstilstand

Tryk på "C" -knappen for at vælge den ønskede driftstilstand efter rækkefølge:

Automatisk tilstand "J" -> Køletilstand "K" -> Tørringstilstand "L" -> Ventilatortilstand "M."

3. Juster temperaturen

Temperaturen kan indstilles inden for et område mellem 15 og 31 °C. Tryk på "D" eller "E"-knappen for at øge eller sænke temperaturen med 1 °C ved at trykke en gang. Enhedens LED-panel viser måltemperaturen i 5 sekunder og viser derefter stuetemperaturen.

4. Juster blæserhastigheden

Tryk på knappen "B" for at vælge den ønskede blæserhastighed, der vises efter rækkefølge:

Lav hastighed "F" -> Høj hastighed G

5. Strøm

Når du trykker på knappen "A" igen, lyder enheden "di" og holder op med at arbejde.

1. Tryk på denne knap "I" for at gå ind i enhedens dvaletilstand.

2. Tryk på denne knap "N" for at indstille en tidsbestemt nedlukning.

Tryk på denne knap "O" for at indstille svingninger i luftsving i venstre-højre retninger.

Hvert arbejdsprincip for tilstand:

AUTO "J" -tilstand:

Når først "J" er valgt, fungerer indetemperaturføleren automatisk, og den vælger en af nedenstående driftsformer:

- Når rumtemperaturen ≥24 °C vælger enheden automatisk kølig tilstand "K" -tilstand.

eller

- Når rumtemperaturen < 24 °C, vælger enheden automatisk høj ventilatorhastighedstilstand "M. ..".

Tør tilstand "L":

1. Den op centrifugale ventilator kører med lav hastighed, og hastigheden kan ikke justeres.

2. Kompressoren stopper efter kørsel 8 minutter og kører derefter igen efter 6 minutter.

3. Enheden vedtager konstant temperatur affugtningstilstand, og justeringen af temperaturen er ikke effektiv.

COOL "K" -tilstand:

1. Når stuetemperaturen er højere end den indstillede temperatur på kontrolpanelet, begynder kompressoren at køre.

2. Når stuetemperaturen er lavere end den indstillede temperatur på kontrolpanelet, fungerer kompressorstoppet og den øverste ventilator med den oprindelige indstillede hastighed.

1. Den opadgående centrifugalventilator kører med den indstillede hastighed, og kompressoren kører ikke.

2. Justering af temperatur er ikke effektiv.

Timerdrift "N":

1. Tryk på "N" -knappen for at indstille automatisk slukketid, mens enheden kører.

2. Tryk på "N" -knappen for at indstille automatisk tændtid, mens enheden er klar.

3. Tiden kan justeres inden for et område fra 1 time til 24 timer ved at trykke på knappen "D" (+) eller "E" (-).

Dvaletilstand "I":

1. Dvaletilstanden fungerer, när enheden er under afkøling af "K" -tilstand.
2. Tryk på knappen "I" i kølig tilstand "K", så fungerer enheden i dvaletilstand, og blæseren vender automatisk til lav hastighed. Den indstillede temperatur stiger med 1 °C efter en time og stiger 2 °C efter to timer. Efter seks timer holder enheden op med at køre.

Børnesikring:

1. Tryk på knappen og hold "I" i kølig tilstand "K" i 3 sekunder for at gå ind i børnesikringstilstand. På skærmen vises "LC" efter aktiv funktion.
2. Tryk igen på knappen og hold "I" i kølig tilstand "K" i 3 sekunder for at eksistere børnesikringstilstanden. På skærmen vises den aktuelle stuetemperatur efter deaktiveret børnesikringsfunktion.

Sving "O" -tilstand:

Når enheden er tændt, skal du trykke på knappen "O", den lodrette gitter tændes eller slukkes. Når den er tændt, kan gitteren svinge venstre og højre side. Tryk på knappen "O" igen, løfterullen stopper med at svinge.

Varsel:

Hovedkontrolpladen har hukommelsesfunktion, når enheden er klar til at køre, men i stop-status, kan hovedkontrolpladen huske initialiseringen af arbejdstilstand. Når du tænder for enheden, fungerer den som den samme virkning af arbejdstilstand som sidste gang, ikke nødvendigt at nulstille arbejdstilstanden igen.

FJERNBETJENING

1. Skub bagdækslet for at åbne og tage isoleringsfilmen på batterierne.
2. Sæt batterierne i åbningen, skal svare til tegnene "+" og "-" på fjernbetjeningen.
3. Tag batterierne ud i lang tid.
4. For at forhindre miljøforurening skal du tage de brugte batterier ud og bortskaffe sikkerheden og på passende måde.

For at betjene enheden skal du rette fjernbetjeningen (4) mod signalreceptoren (3). Fjernbetjeningen betjener enheden i afstand 5 meter, när den peger på enhedens signalreceptor.

BESKYTTELSESANORDNINGER

Beskyttelsesenheden kan trække og stoppe apparatet i de tilfælde, der er anført nedenfor:

1. ved køletilstand: indendørslufttemperatur er over 43 °C (109 °F)

2. ved køletilstand: stuetemperatur er under 15 °C (59 °F)

3. ved affugtningstilstand: stuetemperatur er under 15 °C (59 °F).

Hvis enheden kører i afkøling af "K" eller tør "L" -tilstand med dør eller vindue åbnet i lang tid, når relativ fugtighed er over 80%, kan dugg dryppe ned fra stikkontakten.

Beskyttelsesanordningen fungerer i følgende tilfælde:

1. Genstart enheden straks efter at have stoppet arbejdet eller ændret den valgte tilstand, mens du arbejder, skal du vente 3 minutter.
2. Hvis stikket er fjernet, vender enheden tilbage til den originale tilstand efter genstart, TIMER ON og TIMER OFF - skal indstilles igen.

BEMÆRK: der er gemt genbrug af kondensvand inde i denne enhed. Kondensvandet opbevares delvis genanvendelse mellem kondensatoren og vandpladen. Når vandstanden stiger til det øverste niveau, lyser svømmeromskifteren og vandindikatoren (E4) for at mindske dræning af vand. Afbryd strømforsyningen, flyt apparatet til et passende sted, fjern drænproppen, tøm vandet helt. Efter afløbet skal du installere stikket igen, ellers kan apparatet lække og gøre dit værelse vådt.

Hvis apparatet er placeret i en position, hvor der tømmes drænvand, kan du også forbinde drænhullet til drænåbningen for at dræne vandet. Afløbsrør tilføjes til kittet med indvendig diameter 9 mm, udvendig diameter 12 mm, materiale: PVC.

Fejlfinding

1) Problem: Arbejd ikke.

Analyse:

a) måske beskyttelsesturen eller sikringen er blæst, vent venligst i 3 minutter og start igen, beskyttelsesenheden forhindrer muligvis enheden i at arbejde.
c) Måske er batterier i fjernbetjeningen opbrugt.
d) Måske er stikket ikke tilsluttet korrekt.
2) Problem: fungerer kun i kort tid

Analyse:

a) Hvis den indstillede temperatur er tæt på stuetemperatur, kan du sænke den indstillede temperatur.
b) måske er luftudløbet blokeret af forhindring. Tag forhindringen væk.

3) Problem: Fungerer, men ikke køler

Analyse:

a) måske dør eller vindue er åbne.

b) måske i tæt afstand er der et andet apparat, som fungerer som varme eller lampe osv.

c) luftfilteret er snavset, rengør det venligst.

d) luftudgang eller -indtag er blokeret.

f) den indstillede temperatur er for høj.

4) Problem: Vandlækage under bevægelse.

Analyse:

a) tøm kondensatet før flytning.

b) For at undgå lækage af vand, skal du placere enheden på fladt underlag.

5) Problem: Arbejd ikke, og vandindikatoren "E4" vandes

Analyse:

a) træk gummiproppen ud for at dræne vandet.

b) Hvis det ofte er i denne tilstand, skal du kontakte kvalificeret serviceteknisk.

6) Problem: Enheden mislykkes ved opstart.

Analyse:

a) måske ikke tilsluttet. Så tilslut det.

b) måske skader på stik eller stik. Udskift af tjenesteudbyderen.

c) måske sikring brudt. Udskift sikringen af tjenesteudbyderen (specifikation: 3,15A / 250VAC).

7) Problem: Enheden stopper automatisk.

Analyse:

a) tidslukning eller indstillet temperatur nået. Genstart det, eller vent til auto-switch.

8) Problem: ingen kold luft i COOL "K" -tilstand.

Analyse:

a) stuetemperatur er lavere end den indstillede temperatur. Det er et normalt fænomen, maskinen skifter automatisk, mens stuetemperaturen er højere end den indstillede temperatur.

b) Enheden indgår i frostbeskyttelse. Enheden skifter automatisk, när frostbeskyttelsen er ovre.

9) Problem: LED viser fejlkode "E2"

Analyse:

a) føler ved stuetemperatur svigter eller beskadiger. Udskift rumtemperaturføleren af tjenesteudbyderen.

10) Problem: LED viser fejlkode "E3"

Analyse:

a) fordamperens olierørssensor svigter eller er beskadiget. Udskift fordamperens spiralrørsensor af serviceudbyderen.

11) Problem: LED viser fejlkode "E4"

Analyse:

a) fuld vandadvarsel. Tøm vandet ud.

RENG∅RING OG VEDLIGEHOLDELSE

Enhedsvedligeholdelse

1. Sluk først for enheden, før du kobler fra strømforsyningen.

2. Aftør med en blød og tør klud. Brug lunkent vand under 40C til at rengøre, hvis apparatet er meget snavset.

3. Brug aldrig flygtigt stof som benzin eller poleringspulver til at rengøre enheden.

Det er nødvendigt at rengøre luftfilteret hver anden uge, hvis enheden fungerer i et ekstremt støvet miljø. Rengør som følger:

1. Stop enheden først, skub luftfilteret op (billede F).

2. Rengør og geninstaller luftfilteret.

3. Hvis snavs er synlig, vask den med en opløsning af vaskemiddel i lunkent vand. Efter rengøring tørres det på et skraveret og køligt sted, og installer det derefter igen.

Vedligeholdelse efter brug

1. Hvis enheden ikke skal bruges i lang tid, skal du fjerne gummiproppen fra drænhullet (8) for at dræne vandet.

2. Lad apparatet kun køre med blæser i en halv dag i løbet af en solskinsdag for at tørre apparatet inde og forhindre at blive mættet.

3. Stop enheden, og træk netledningen ud, tag derefter fjernbetjeningens batterier ud og opbevar enheden korrekt.

4. Rengør luftfilteret, og geninstaller det.

5. Fjern luftslangerne, og opbevar dem korrekt, og dæk hullet tæt.

TEKNISK DATA:

Kølekapacitet ved BTU: 12.000 BTU / time

Kølekapacitet i watt: 3500 W

Af hensyn til miljøet .. Venligst overfør papemballage til affaldspapir. Hæld polyethylenposer (PE) i plastbeholderen Slidt enhed skal returneres til det relevante punkt opbevaring, fordi det er farligt i enheden ingredienser kan udgøre en trussel for miljøet. Den elektriske enhed skal overleveres for at begrænse dets genanvendelse og brug. Hvis i enheden der er batterier, fjern dem og vende tilbage til punktet opbevares separat.
