AD 7925 - Климатизация ADLER - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AD 7925 ADLER

Дугме "Ц" - притисните да бисте изабрали режим рада: "J", "K", "Л" или "М".

Енергетски разред: А

Тајмер: 24 сата

Тежина P290 расхладне течности: мак. 210 грама

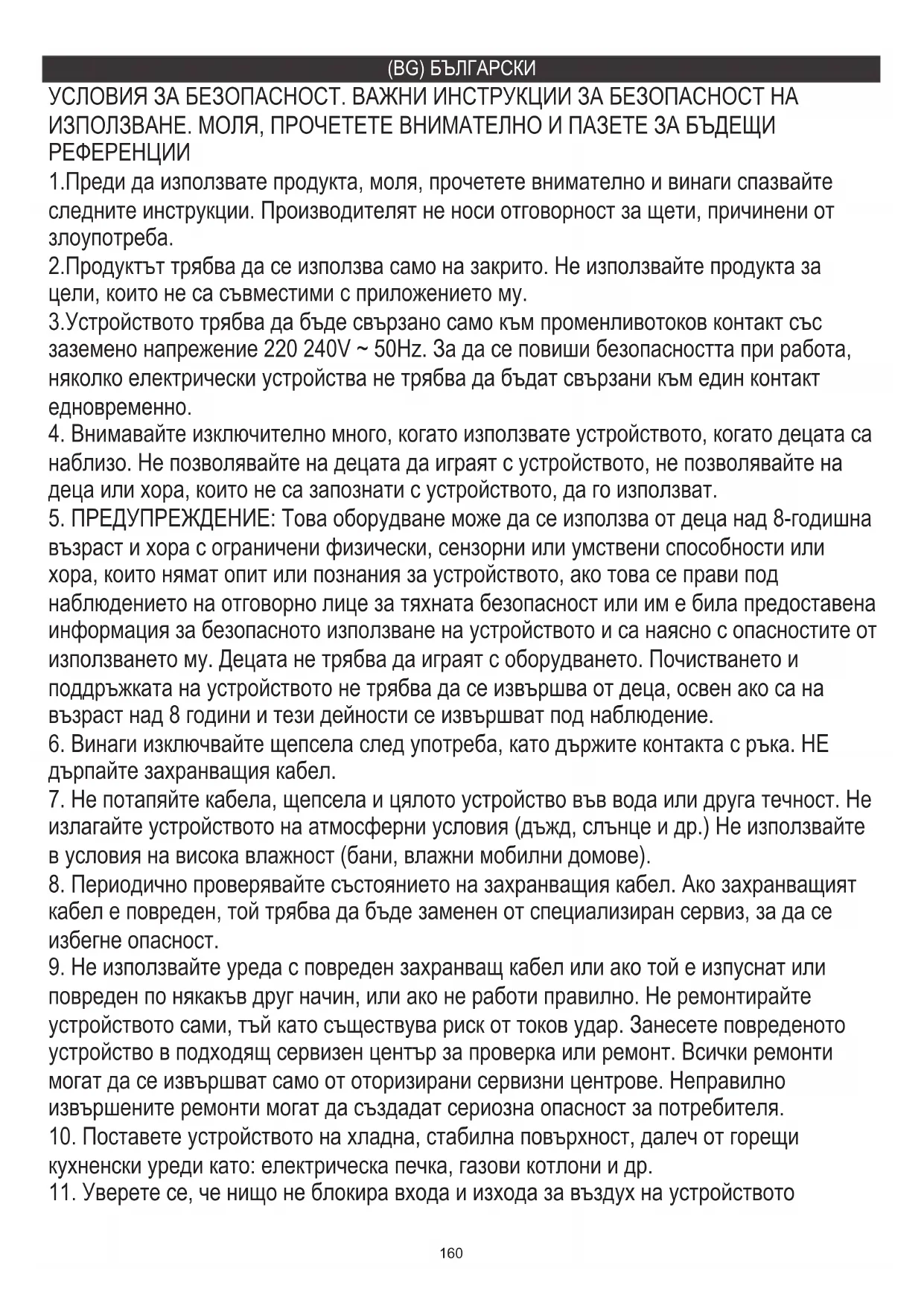

ВАНИ ИНСТРУКЦИИ ЗА БЕЗБЕДНОСТ ПРОЧИТАЈТЕ Внимателно и заштедете за ИДНИНА

Копче "С" - притиснете го за да изберете режим на работа: "J", "K", "L" или "M".

1. Преди да използвате продукта, моля, прочетете внимателно и винаги спазвайте следните инструкции. Производителят не носи отговорност за щети, причинени от злоупотреба.
2. Продуктът трябва да се използва само на закрито. Не използвайте продукта за цели, които не са съвместими с приложението му.
3. Устройството трябва да бъде свързано само към променливотоков контакт със заземено напрежение 220 240V \~ 50Hz. За да се повиши безопасността при работа, няколко електрически устройства не трябва да бъдат свързани към един контакт едновременно.
4. Внимавайте изключително много, когато използвате устройството, когато децата са наблизо. Не позволявайте на децата да играят с устройството, не позволявайте на деца или хора, които не са запознати с устройството, да го използват.
5. ПРЕДУПРЕЖДЕНИЕ: Това оборудване може да се използва от деца над 8-годишна възраст и хора с ограничени физически, сензорни или умствени способности или хора, които нямат опит или познания за устройството, ако това се прави под наблюдението на отговорно лице за тяхната безопасност или им е била предоставена информация за безопасното използване на устройството и са наясно с опасностите от използването му. Децата не трябва да играят с оборудването. Почистването и поддръжката на устройството не трябва да се извършва от деца, освен ако са на възраст над 8 години и тези дейности се извършват под наблюдение.
6. Винаги изключвайте щепсела след употреба, като държите контакта с ръка. НЕ дърпайте захранващия кабел.
7. Не потапяйте кабела, щепсела и цялото устройство във вода или друга течност. Не излагайте устройството на атмосферни условия (дъжд, слънце и др.) Не използвайте в условия на висока влажност (бани, влажни мобилни домове).
8. Периодично проверявайте състоянието на захранващия кабел. Ако захранващият кабел е повреден, той трябва да бъде заменен от специализиран сервис, за да се избегне опасност.
9. Не използвайте уреда с повреден захранващ кабел или ако той е изпуснат или повреден по някакъв друг начин, или ако не работи правилно. Не ремонтирайте устройството сами, тъй като съществува риск от токов удар. Занесете повреденото устройство в подходящ сервизен център за проверка или ремонт. Всички ремонти могат да се извършват само от оторизирани сервисни центрове. Неправилно извършените ремонти могат да създадат сериозна опасност за потребителя.
10. Поставете устройството на хладна, стабилна повърхност, далеч от горещи кухненски уреди като: електрическа печка, газови котлони и др.

11. Уверете се, че нищо не блокира входа и изхода за въздух на устройството

12. Използвайте устройството само на равна повърхност, за да предотвратите изтичането на конденз.

13. За да се осигури допълнителна защита, препоръчително е да се инсталира устройство за остатъчен ток (RCD) в електрическата верига с номинален остатъчен ток, който не надвишава 30 mA. Попитайте електротехник за това.
14. Почиствайте редовно въздушния филтър. Честотата на почистване зависи от чистотата на въздуха.
15. След като изключите машината, изчакайте поне 5 минути, преди да я включите отново.
16. Не използвайте устройството на слънчеви места. Когато устройството прегрее, защитата от прегряване ще изключи устройството.
17. За да се осигури ефективно охлаждане, трябва да се спазва разстояние от поне 50 см между повърхността на устройството и стената, мебелите или завесите.
18. Поради ограничената производителност на устройството, ако разликата между целевата температура и околната температура е твърде голяма, целевата температура може да не бъде достигната.
19. За да намалите риска от пожар, токов удар или нараняване при използване на климатика, спазвайте следните основни предпазни мерки:
    a) Свържете към заземен контакт с 3 щифта.
    б) Не отстранявайте заземителния щифт.
    в) Не използвайте адаптер.
    г) Не използвайте удължителен кабел. д) Изключете климатика преди сервизиране.
    e) Използвайте двама или повече души за преместване и инсталиране на климатика.
20. Не използвайте почистващи средства, ускоряващи процеса на размразяване и различни от препоръчаните от производителя.
21. Устройството трябва да се съхранява в помещение без постоянни енергийни източници, например: открит огън, газови уреди или електрически нагреватели.

ПРЕДИ ПЪРВА УПОТРЕБА - (снимка Е)

Свържете съединителите към изпускателния канал за въздух, както следва:

1. Удължете въздуховодния канал (9), като изтеглите двата края на канала.
   2.Завийте изпускателния канал за въздух (9) в съединителя на изпускателния канал за въздух (10).
2. Свържете съединителя на изпускателния канал за въздух (9) към устройството.

ЗАБЕЛЕЖКИ:

1. Дръжте устройството на поне 1 метър от телевизора или радиото, за да избегнете електромагнитни смущения.
2. Не излагайте устройството на пряка слънчева светлина, за да избегнете избледняване на цвета на повърхността.

3. Не накланяйте устройството за повече от 35° или с главата надолу, докато транспортирате. Ако устройството е било обърнато по време на транспортиране, поставете го правилно и изчакайте 2-4 часа, преди да го стартирате.

4. Поставете уреда върху равна повърхност с наклон под 5°.

5. Уредът работи по-ефективно на определени места в помещенията, изберете най-доброто място:

6. До прозорец, врата или френски прозорец.

7. Спазвайте необходимото разстояние от най-малко 60 см между отвора за изход на въздуха и стената или други препятствия.
8. Удължете въздушната тръба, за да се уверите, че другият край се намира в изхода на вратичката на прозорец, френски прозорец или отвор на стена.

Принцип на работа във всеки режим:

След като е избрана операцията "J", сензорът за вътрешна температура работи автоматично и той избира един от долните режими на работа:

- Когато стайната температура е ≥24 °C, устройството автоматично ще избере режим на охлаждане "К" режим, или:

- Когато стайната температура e < 24 °C, уредът автоматично ще избере режим на висока скорост на вентилатора "M".

Сух режим "L":

1. Горещият центробежен вентилатор ще работи с ниска скорост и скоростта не може да се регулира.
2. Компресорът ще спре работа след 8 минути, след това ще започне да работи отново след 6 минути.
3. Устройството приема режим на изсушаване с постоянна температура и допълнителната настройката на температурата не е активна.

ОХЛАЖДАЩ режим "К":

1. Когато стайната температура е по-висока от зададената температура на контролния панел, компресорът стартира работа.
2. Когато стайната температура е по-ниска от зададената температура на контролния панел, компресорът спира и горният вентилатор работи с първоначално зададената скорост.

1. Горният вентилатор ще работи със зададената скорост и компресорът няма да работи.
2. Настройката на температурата не е ефективна.

Работа на таймера "N":

1. Натиснете бутона "N", за да настроите времето за автоматично изключване, докато уредът работи.
2. Натиснете бутона "N", за да настроите автоматичното време за включване, когато устройството да е готово.
3. Времето може да се регулира в диапазона от 1 час до 24 часа чрез натискане на бутона "D" (+) или "E" (-).

1. Спящия режим работи, когато устройството е в охлаждащ режим "К".
2. Натиснете бутона "I" в охлаждащ режим "K", след което устройството ще работи в спящ режим и вентилаторът автоматично ще се върти на ниска скорост. Зададената температура ще се увеличи с 1 °C след един час и с 2 °C след два часа. След шест часа уредът ще спре да работи.

Въртене в режим "О":

Когато устройството е включено, натиснете бутона "О", вертикалната жалуза ще се включи или изключи. Когато е включена, жалузата може да се люлее нагоре-надолу в рамките на 60 градуса. Натиснете отново бутона "О" и жалузата ще спре люлеенето.

Забележка:

Основният контролен панел има функция памет, когато устройството е готово за работа, но е спряно. Основния контролен панел може да запомни инициализацията на работен режим. Когато включите уредът, той ще работи в същия режим на работа като последния път. Няма нужда от задаване на работен режим отново.

1. Плъзнете задния капак, за да отворите и свалите изолиращия капак за батериите.
2. Поставете батериите в слота, трябва да отговарят на знаците "+" и "-" на дистанционното управление.
3. Ако не използвате за дълго време, извадете батериите.
4. За да предотвратите замърсяването на околната среда, извадете използваните батерии и изхвърлете по безопасен и по подходящ начин.
   За да работите с устройството, насочете дистанционното управление (4) към сигналния рецептор (3). Дистанционното управление ще управлява устройството на разстояние от 5 метра когато сочи към сигналния рецептор на устройството.

ЗАЩИТНИ УСТРОЙСТВА

Защитното устройство може да изключи и спре уреда в изброените по-долу случаи:

1. В режим на охлаждане: температурата на въздуха в помещенията е над 43 °C (109 °F).
2. В режим на охлаждане: стайната температура е под 15 °C (59 °F).
3. При режим на изсушаване: стайната температура е под 15 °C (59 °F).

Ако устройството работи в режим на охлаждане „K“ или сух режим „L“ с отворена врата или прозорец за дълго време, когато относителната влажност е над 80%, от изхода може да се стичат капки вода.

- Изходът за въздух или приемът не могат да бъдат блокирани от защитна решетка или някакво препятствие.

За да удължите живота на устройството, източете кондензираната вода от долните дренажни отвори (8) на охладителя, г. поставите устройството на съхранение в края на сезона.

ОПИСАНИЕ НА УСТРОЙСТВОТО (снимки А и В)

1. Контролен панел 2. Изход за студен въздух
2. Сигнален рецептор 4. Дистанционно управление
3. Транспортна дръжка 6. Изпускателен канал
4. Вход на изпарителя 8. Долен дренажен отвор на охладителя
5. Изпускателен отвор на охладителя 10. Изпускателен канал за въздух

КОНТРОЛЕН ПАНЕЛ (снимка С)

A. Бутон за включване / изключване В. Бутон за скорост на вентилатора
С. Бутон за режим D. Бутон за таймер / повишаване на температурата
Е. Бутон за таймер / понижаване на температурата F. Лампа за ниска скорост
G. Високоскоростна лампа I. Бутон за заспиване и заключване за деца

J. Автоматичен режим К. Режим на охлаждане
L. Режим на сушене М. Режим на вентилатор
N. Бутон на таймера О. Бутон за хоризонтално въртене

ДИСТАНЦИОННО УПРАВЛЕНИЕ - снимка D

Дистанционното управление предава сигнали към системата.

Бутон "А" - уредът ще стартира, когато е захранван или ще бъде спрян, когато работи, ако натиснете този бутон.

Бутон "В" - натиснете го, за да изберете последователно скоростта на вентилатора.

Бутон "С" - натиснете го, за да изберете режим на работа: "J", "K", "L" или "M".

Бутон "D" / "E" - натиснете, за да регулирате стайната температура и таймера.

Бутон "I" - натиснете, за да зададете или отмените режим на заспиване.

Бутон "N" - натиснете, за да зададете времето за автоматично изключване и автоматично включване.

Бутон "О" - натиснете, за да зададете или отмените режима на люлеене на решетката.

1. Включете устройството.
   а) Свържете устройството.
   б) Натиснете бутона "А", след което устройството ще издаде звуков сигнал веднъж и ще се включи.
   в) LED диодът показва стайната температура и започва да работи в автоматичен режим.

2. Изберете режима на работа

Натиснете бутона "С", за да изберете желания режим на работа по последователност:

Автоматичен режим "J" -> Режим на охлаждане "K" -> Режим на сушене "L" -> Режим на вентилатор "M"

Температурата може да се настрои в диапазона 15° -31° C. Натиснете бутона „D“ или „E“, за да увеличите или намалит температурата с 1° C чрез еднократно натискане. LED панельт на устройството показва целевата температура за 5 секунди и след това показва стайната температура.

1. Регулирайте скоростта на вентилатора

Натиснете бутона "В", за да изберете желаната скорост на вентилатора, показвана последователно:

Ниска скорост "F" -> Висока скорост G

1. Мощност

Когато натиснете отново бутона "А", устройството ще издаде звук "ди" и ще престане да работи.

1. Натиснете бутон "I", за да влезете в спящ режим на устройството.

2. Натиснете бутон "N", за да зададете спиране в определен час.

3. Натиснете този бутон "О", за да настроите люлеенето на решетката нагоре-надолу.

Защитното устройство ще работи в следните случаи:

1. Рестартиране на устройството веднага след спиране на работата или след промяна на избрания режим, докато работи - в такъв случай трябва да изчакате 3 минути.

2. Ако щепсельт е изваден - след рестартиране устройството ще се върне в първоначалния режим,

TIMER ON и TIMER OFF - трябва да се настроят отново.

ЗАБЕЛЕЖКА: В това устройство е скрито отделение за рециклиране на кондензна вода. Кондензиращата вода отчасти се поддържа рециклирането между кондензатора и водната плоча. Когато нивото на водата се повиши до горното ниво, поплавъчният превключвател и индикаторът за пълна вода (E4) светват, за да напомнят за източване на водата. Моля, прекъснете захранването, преместете уреда на подходящо място, извадете дренажната тапа и източете водата напълно. След източване, инсталирайте отново тапата, или от уредът може да тече вода и да наводни вашата стая. Ако уредът е поставен в положение, позволяващо изтичане на водата, можете също да свържете дренажна тръба към отвора за източване на водата. Към комплекта се добавя дренажна тръба с вътрешен диаметър 9 мм, външен диаметър 12 мм, материал: PVC.

Отстраняване на неизправности

1) Проблем: Не работи.

Анализ:

а) може би прекъсвача на предпазителя е изгорял, моля, изчакайте 3 минути и опитайте отново, защитното устройство може да пречи на устройството да работи.

б) може би батериите в дистанционното управление са изтощени.

в) може би щепсельт не е включен правилно.

а) ако зададената температура е близка до стайната, можете да намалите зададената температура.

б) може би изходът за въздух е блокиран от препятствие. Отстранете препятствието.

а) може би вратата или прозорецът са отворени.

б) може би на близко разстояние има друг уред, който нагрява - като радиатор, лампа и т.н.

в) въздушният филтър е замърсен - моля, почистете го.

г) изпускателният отвор на въздуха или този за прием са блокирани.

д) зададената температура е твърде висока.

4) Проблем: Теч на вода по време на преместване.

Анализ:

a) източете кондензатора преди да преместите уреда.

b) за да избегнете изтичане на вода, моля, разположете устройството на равна плоскост.

5) Проблем: Не работи и водата пълна индикатор "E4"

Анализ:

а) издърпайте гумената тапа за източване на водата.

б) ако често е в това състояние, моля свържете се с квалифициран сервисен техник.

Отстраняване на неизправности.

6) Проблем: Устройството не се стартира.

Анализ:

а) може би не е включено. Ако е така, включете го.

б) може би щепсела или контакта са поведени. Заменете от доставчик на услуги.

в) може би предпазителят е счупен. Сменете предпазителя от доставчика на услуги (спецификация: 3,15А/250VAC).

7) Проблем: Устройството автоматично спира.

Анализ:

а) времето за изключване или зададена температура е достигната. Рестартирайте го или изчакайте автоматичното превключване.

8) Проблем: няма студен въздух в режим COOL "К".

Анализ:

а) стайната температура е по-ниска от зададената температура. Това е нормално състояние, машината ще направи автоматично превключване, докато стайната температура е по-висока от зададената температура.

б) Устройството е включило защита срещу замръзване. Устройството ще се превключи автоматично след като анти-замръзване защитата приключи.

9) Проблем: Светодиодът показва код за повреда "E2"

Анализ:

a) сензорът за стайна температура се е повредил. Сменете сензора за стайна температура в оторизиран сервис.

10) Проблем: Светодиодът показва код за повреда "ЕЗ"

Анализ:

a) сензорът на тръбата за изпарения е повреден. Сменете сензора за испарения в оторизиран сервис.

11) Проблем: Светодиодът показва код за повреда "E4"

Анализ:

a) предупреждение за пълна вода. Изсипете водата.

Поддръжка на устройството

1. Първо изключете устройството, преди да изключите захранването.

2. Избършете с мека и суха кърпа. Ако уредът е мръсен, за почистване използвайте хладка вода под 40 ° С.

3. Никога не използвайте запалими вещества като бензин или полиращ прах за почистване на устройството.

Поддръжка на въздушния филтър

Необходимо е да почиствате въздушния филтър на всеки 2 седмици, ако устройството работи в изключително прашна заобикаляща среда. Почистете, както следва:

1. Първо спрете устройството, приплъзнете въздушния филтър нагоре (Картина F).

2. Почистете и инсталирайте отново въздушния филтър.

3. Ако замърсяванията са забележими, измийте ги с разтвор на препарат за почистване в хладка вода. След почистване го изсушете на сенчесто и хладно място и след това го преинсталирайте.

Поддръжка след употреба

1. Ако устройството няма да се използва дълго време, извадете гумената тапа от дренажния отвор

(8) за източване на водата.

1. Поддържайте уреда да работи с вентилатор само за половин ден през слънчев ден, за да изсъхне уреда отвътре и се предпази от плесенясване.

2. Спрете устройството и откачете щепсела на захранващия кабел, след което извадете батериите на дистанционното управление и съхранявайте устройството правилно.

3. Почистете въздушния филтър и го инсталирайте отново.

4. Извадете тръбите за въздух и ги съхранявайте правилно и плътно покрийте отвора.

ТЕХНИЧЕСКИ ДАННИ:

Капацитет на охлаждане при BTU: 12 000 BTU / час

Капацитет на охлаждане във ватове: 3 500W

Консумация на енергия (охлаждане) W: 1 300W

Сила на звука: <= 65dB

Въздушен поток: 450 m3 / h

Енергиен клас: А

Таймер: 24 часа

Тегло на охлаждащата течност R290: макс. 210 грама

Внимание, риск от пожар.

Имайте предвид, че охлаждащия агент може да няма мирис.

Максималното количество зареждане с охлаждащ агент: 210g

За да защитите околната си среда: моля, отделете картонените кутии и найлоновите торбички и ги изхвърлете в съответните кошчета за отпадъци. Използваният уред трябва да бъде доставен до специалните пунктове за събиране, които могат да повлияят на околната среда. Не изхвърляйте този уред в обикновен кош за отпадъци.

ADLER

EUROPE
